Упаковка для кондитерских изделий

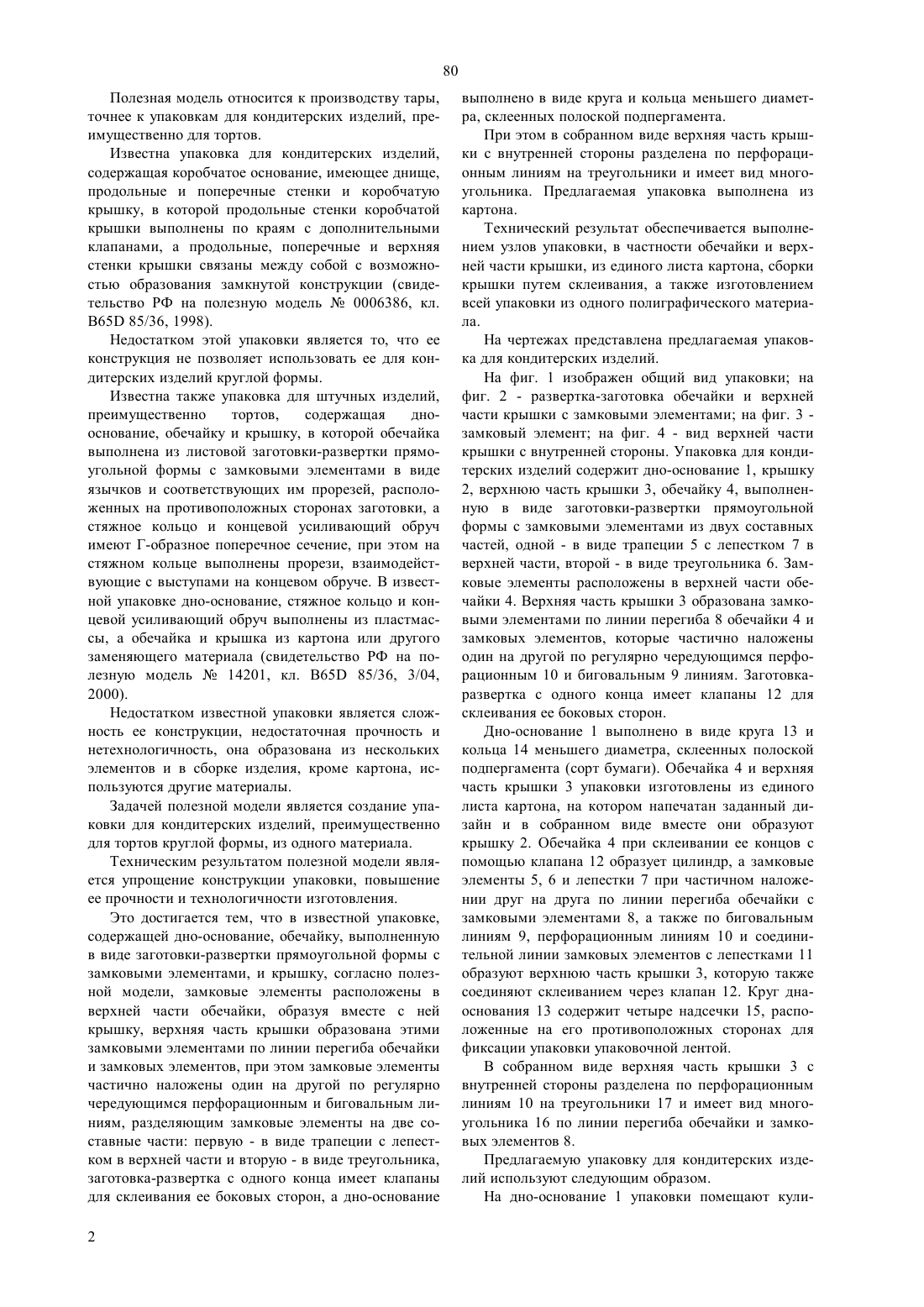

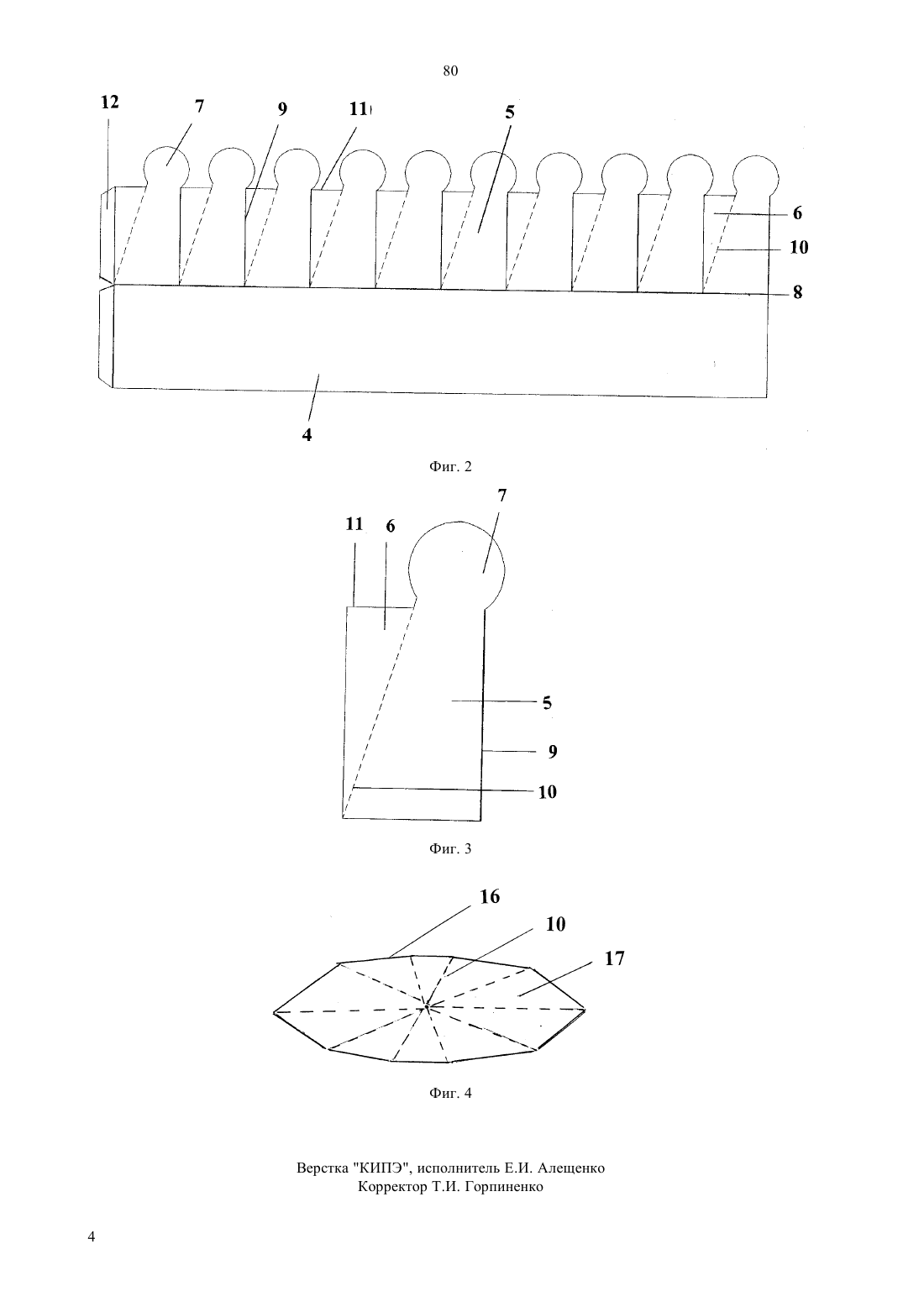

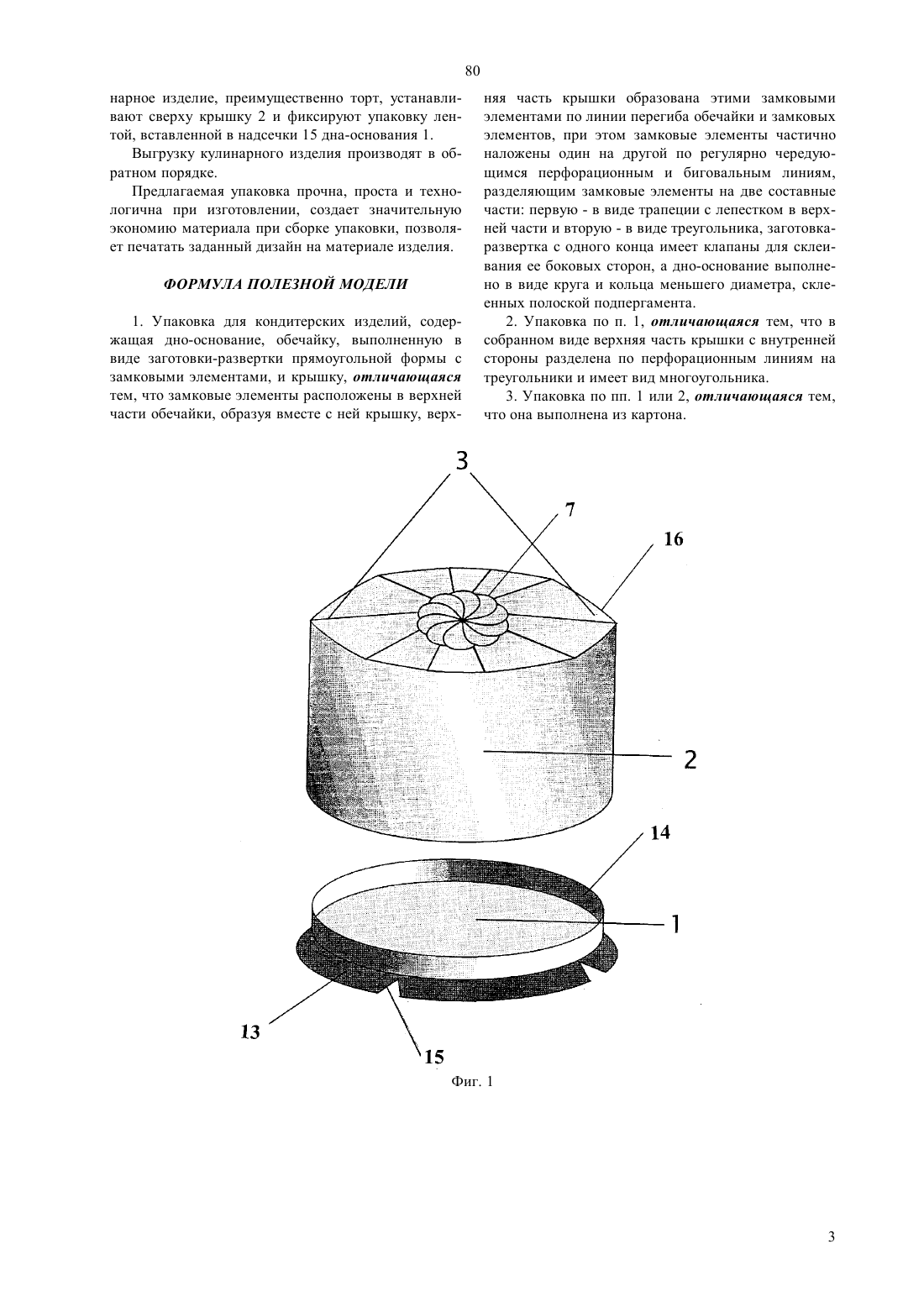

(51)7 65 85/36, 65 3/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Свидетельство РФ на полезную модель 14201, кл. В 65 85/36, 2000(54) УПАКОВКА ДЛЯ КОНДИТЕРСКИХ ИЗДЕЛИЙ(57) Полезная модель относится к производству тары, точнее к упаковкам для кондитерских изделий,преимущественно для тортов. Упрощение конструкции упаковки, повышение ее прочности и технологичности изготовления достигается тем, что в упаковке для кондитерских изделий,содержащей дно-основание, обечайку, выполненную в виде заготовки-развертки прямоугольной формы с замковыми элементами, и крышку, согласно полезной модели, замковые элементы расположены в верхней части обечайки, образуя вместе с ней крышку, верхняя часть крышки образована этими замковыми элементами по линии перегиба обечайки и замковых элементов, при этом замковые элементы частично наложены один на другой по регулярно чередующимся перфорационным и биговальным линиям, разделяющим замковые элементы на две составные части первую - в виде трапеции с лепестком в верхней части и вторую - в виде треугольника,заготовка-развертка с одного конца имеет клапаны для склеивания ее боковых сторон, а дно-основание выполнено в виде круга и кольца меньшего диаметра, склеенных полоской подпергамента. В собранном виде верхняя часть крышки с внутренней стороны разделена по перфорационным линиям на треугольники и имеет вид многоугольника. Упаковка выполнена из картона. 80 Полезная модель относится к производству тары,точнее к упаковкам для кондитерских изделий, преимущественно для тортов. Известна упаковка для кондитерских изделий,содержащая коробчатое основание, имеющее днище,продольные и поперечные стенки и коробчатую крышку, в которой продольные стенки коробчатой крышки выполнены по краям с дополнительными клапанами, а продольные, поперечные и верхняя стенки крышки связаны между собой с возможностью образования замкнутой конструкции (свидетельство РФ на полезную модель 0006386, кл. В 65 85/36, 1998). Недостатком этой упаковки является то, что ее конструкция не позволяет использовать ее для кондитерских изделий круглой формы. Известна также упаковка для штучных изделий,преимущественно тортов,содержащая днооснование, обечайку и крышку, в которой обечайка выполнена из листовой заготовки-развертки прямоугольной формы с замковыми элементами в виде язычков и соответствующих им прорезей, расположенных на противоположных сторонах заготовки, а стяжное кольцо и концевой усиливающий обруч имеют Г-образное поперечное сечение, при этом на стяжном кольце выполнены прорези, взаимодействующие с выступами на концевом обруче. В известной упаковке дно-основание, стяжное кольцо и концевой усиливающий обруч выполнены из пластмассы, а обечайка и крышка из картона или другого заменяющего материала (свидетельство РФ на полезную модель 14201, кл. 65 85/36, 3/04,2000). Недостатком известной упаковки является сложность ее конструкции, недостаточная прочность и нетехнологичность, она образована из нескольких элементов и в сборке изделия, кроме картона, используются другие материалы. Задачей полезной модели является создание упаковки для кондитерских изделий, преимущественно для тортов круглой формы, из одного материала. Техническим результатом полезной модели является упрощение конструкции упаковки, повышение ее прочности и технологичности изготовления. Это достигается тем, что в известной упаковке,содержащей дно-основание, обечайку, выполненную в виде заготовки-развертки прямоугольной формы с замковыми элементами, и крышку, согласно полезной модели, замковые элементы расположены в верхней части обечайки, образуя вместе с ней крышку, верхняя часть крышки образована этими замковыми элементами по линии перегиба обечайки и замковых элементов, при этом замковые элементы частично наложены один на другой по регулярно чередующимся перфорационным и биговальным линиям, разделяющим замковые элементы на две составные части первую - в виде трапеции с лепестком в верхней части и вторую - в виде треугольника,заготовка-развертка с одного конца имеет клапаны для склеивания ее боковых сторон, а дно-основание 2 выполнено в виде круга и кольца меньшего диаметра, склеенных полоской подпергамента. При этом в собранном виде верхняя часть крышки с внутренней стороны разделена по перфорационным линиям на треугольники и имеет вид многоугольника. Предлагаемая упаковка выполнена из картона. Технический результат обеспечивается выполнением узлов упаковки, в частности обечайки и верхней части крышки, из единого листа картона, сборки крышки путем склеивания, а также изготовлением всей упаковки из одного полиграфического материала. На чертежах представлена предлагаемая упаковка для кондитерских изделий. На фиг. 1 изображен общий вид упаковки на фиг. 2 - развертка-заготовка обечайки и верхней части крышки с замковыми элементами на фиг. 3 замковый элемент на фиг. 4 - вид верхней части крышки с внутренней стороны. Упаковка для кондитерских изделий содержит дно-основание 1, крышку 2, верхнюю часть крышки 3, обечайку 4, выполненную в виде заготовки-развертки прямоугольной формы с замковыми элементами из двух составных частей, одной - в виде трапеции 5 с лепестком 7 в верхней части, второй - в виде треугольника 6. Замковые элементы расположены в верхней части обечайки 4. Верхняя часть крышки 3 образована замковыми элементами по линии перегиба 8 обечайки 4 и замковых элементов, которые частично наложены один на другой по регулярно чередующимся перфорационным 10 и биговальным 9 линиям. Заготовкаразвертка с одного конца имеет клапаны 12 для склеивания ее боковых сторон. Дно-основание 1 выполнено в виде круга 13 и кольца 14 меньшего диаметра, склеенных полоской подпергамента (сорт бумаги). Обечайка 4 и верхняя часть крышки 3 упаковки изготовлены из единого листа картона, на котором напечатан заданный дизайн и в собранном виде вместе они образуют крышку 2. Обечайка 4 при склеивании ее концов с помощью клапана 12 образует цилиндр, а замковые элементы 5, 6 и лепестки 7 при частичном наложении друг на друга по линии перегиба обечайки с замковыми элементами 8, а также по биговальным линиям 9, перфорационным линиям 10 и соединительной линии замковых элементов с лепестками 11 образуют верхнюю часть крышки 3, которую также соединяют склеиванием через клапан 12. Круг днаоснования 13 содержит четыре надсечки 15, расположенные на его противоположных сторонах для фиксации упаковки упаковочной лентой. В собранном виде верхняя часть крышки 3 с внутренней стороны разделена по перфорационным линиям 10 на треугольники 17 и имеет вид многоугольника 16 по линии перегиба обечайки и замковых элементов 8. Предлагаемую упаковку для кондитерских изделий используют следующим образом. На дно-основание 1 упаковки помещают кули 80 нарное изделие, преимущественно торт, устанавливают сверху крышку 2 и фиксируют упаковку лентой, вставленной в надсечки 15 дна-основания 1. Выгрузку кулинарного изделия производят в обратном порядке. Предлагаемая упаковка прочна, проста и технологична при изготовлении, создает значительную экономию материала при сборке упаковки, позволяет печатать заданный дизайн на материале изделия. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Упаковка для кондитерских изделий, содержащая дно-основание, обечайку, выполненную в виде заготовки-развертки прямоугольной формы с замковыми элементами, и крышку, отличающаяся тем, что замковые элементы расположены в верхней части обечайки, образуя вместе с ней крышку, верх няя часть крышки образована этими замковыми элементами по линии перегиба обечайки и замковых элементов, при этом замковые элементы частично наложены один на другой по регулярно чередующимся перфорационным и биговальным линиям,разделяющим замковые элементы на две составные части первую - в виде трапеции с лепестком в верхней части и вторую - в виде треугольника, заготовкаразвертка с одного конца имеет клапаны для склеивания ее боковых сторон, а дно-основание выполнено в виде круга и кольца меньшего диаметра, склеенных полоской подпергамента. 2. Упаковка по п. 1, отличающаяся тем, что в собранном виде верхняя часть крышки с внутренней стороны разделена по перфорационным линиям на треугольники и имеет вид многоугольника. 3. Упаковка по пп. 1 или 2, отличающаяся тем,что она выполнена из картона.
