Самоходный миномет “САТ”

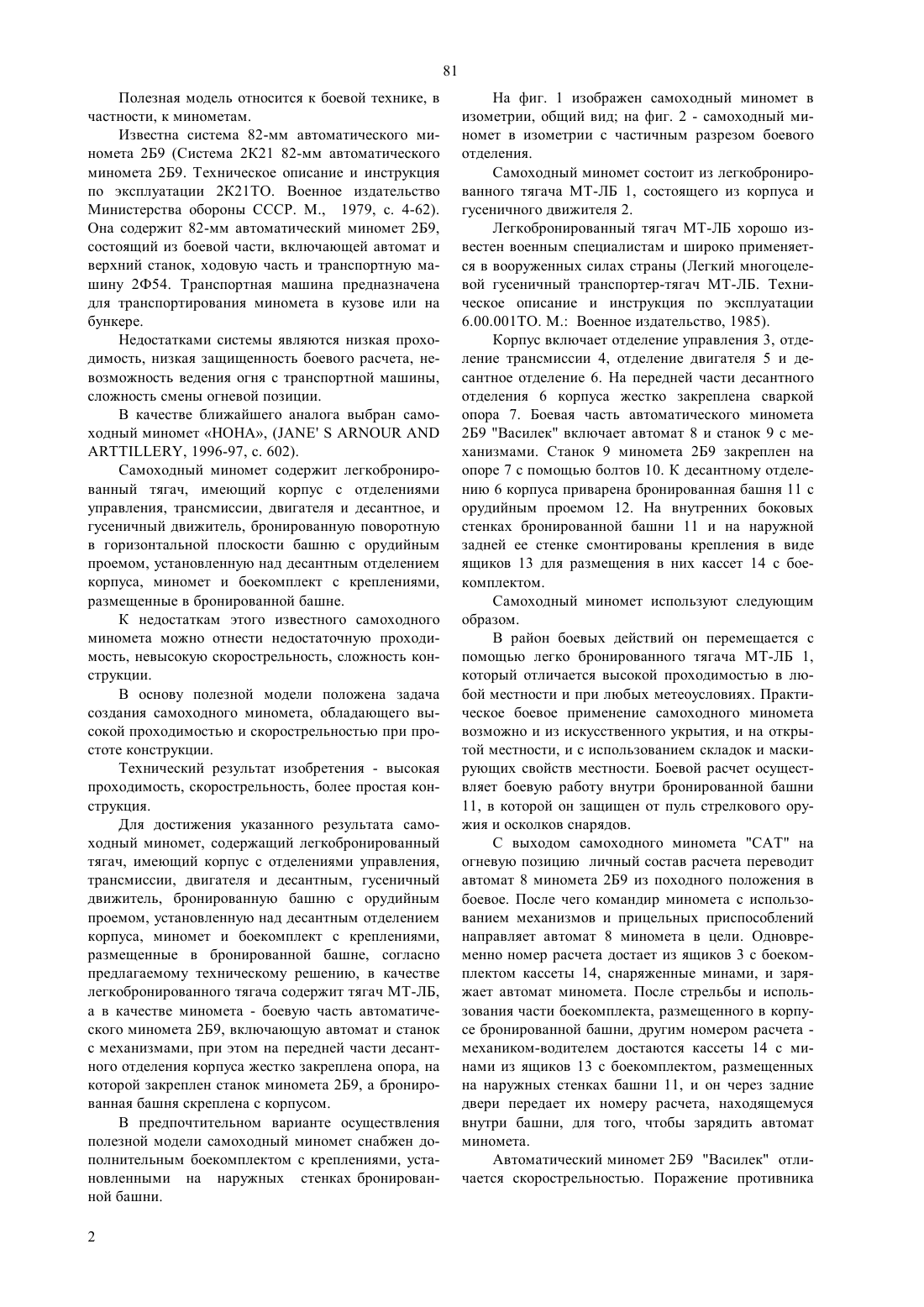

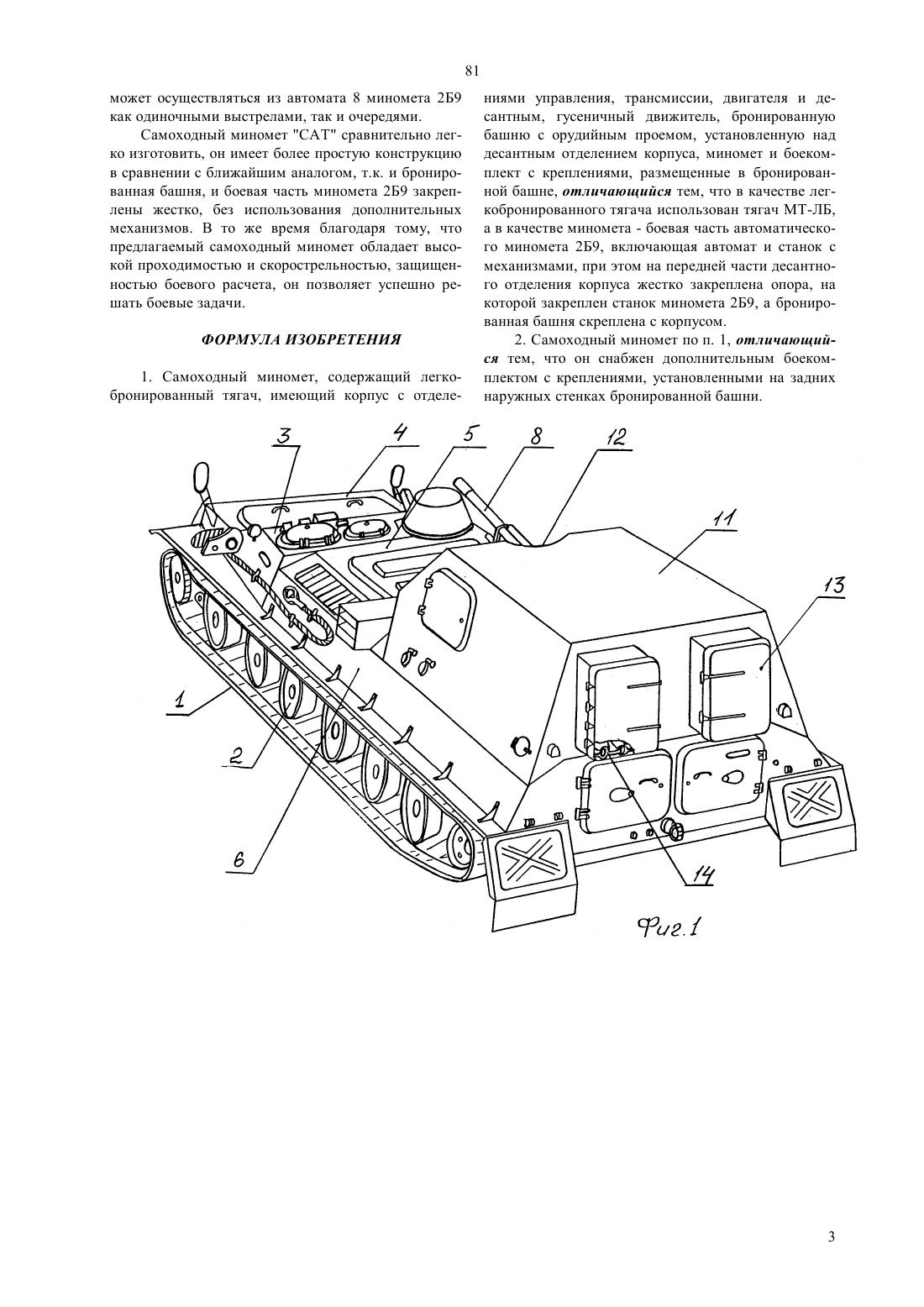

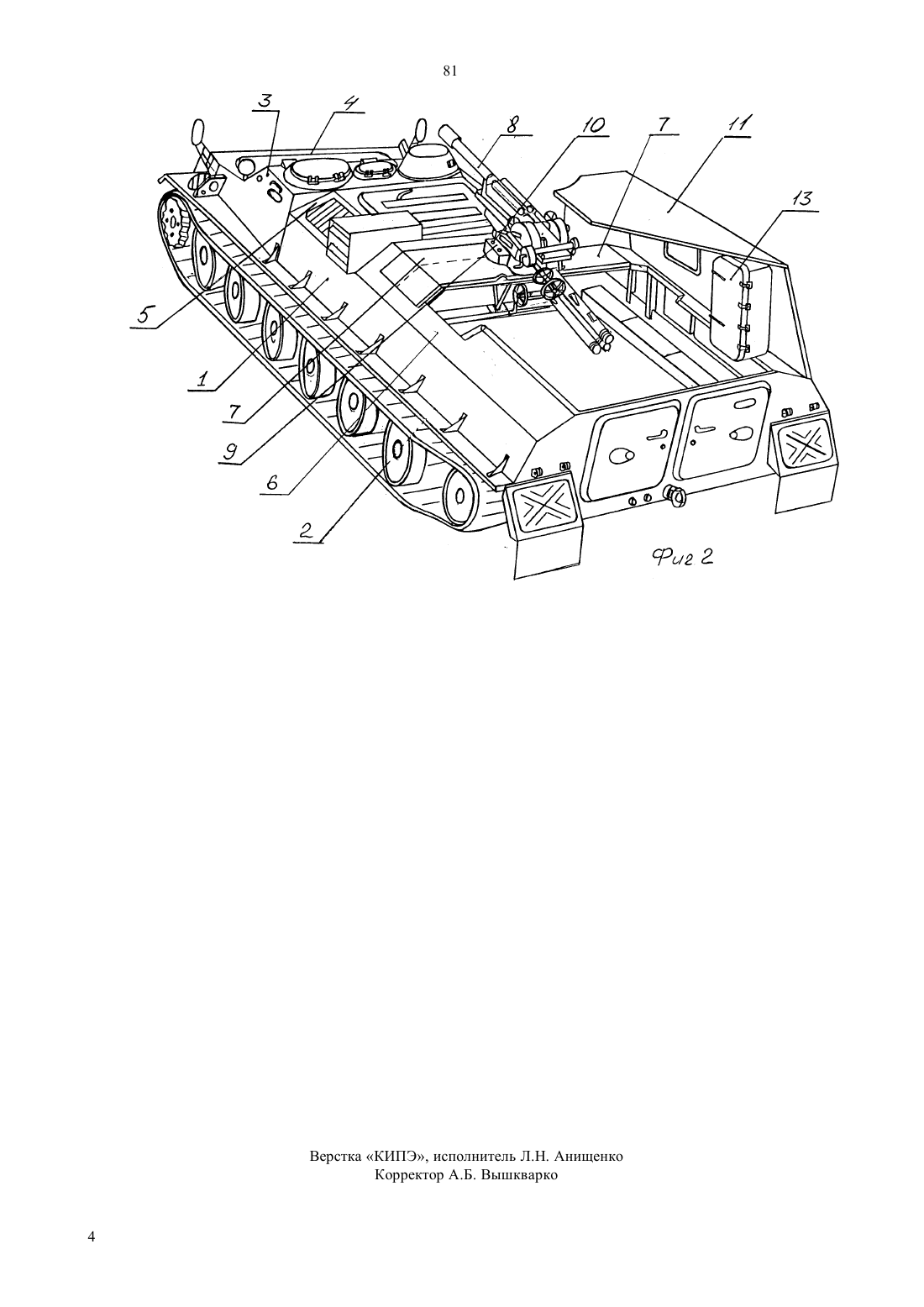

(51)7 41 7/02, 41 1/06,62 49/06 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Полезная модель относится к военной технике. Технический результат полезной модели - достижение высокой проходимости, скорострельности и упрощения конструкции. Это достигается тем, что самоходный миномет содержит легкобронированный тягач МТ-ЛБ, бро нированную башню с орудийным проемом, жестко закрепленную на десантном отделении корпуса тягача МТ-ЛБ, боевую часть автоматического миномета 2 Б 9, включающую автомат и станок с механизмами, и боекомплект с креплениями, размещенные в бронированной башне, причем на передней части десантного отделения корпуса жестко закреплена опора, а на ней закреплен станок миномета 2 Б 9. Станок может иметь дополнительный боекомплект с креплениями, размещенными на наружных стенках бронированной башни. 81 Полезная модель относится к боевой технике, в частности, к минометам. Известна система 82-мм автоматического миномета 2 Б 9 (Система 2 К 21 82-мм автоматического миномета 2 Б 9. Техническое описание и инструкция по эксплуатации 2 К 21 ТО. Военное издательство Министерства обороны СССР. М., 1979, с. 4-62). Она содержит 82-мм автоматический миномет 2 Б 9,состоящий из боевой части, включающей автомат и верхний станок, ходовую часть и транспортную машину 2 Ф 54. Транспортная машина предназначена для транспортирования миномета в кузове или на бункере. Недостатками системы являются низкая проходимость, низкая защищенность боевого расчета, невозможность ведения огня с транспортной машины,сложность смены огневой позиции. В качестве ближайшего аналога выбран самоходный миномет НОНА, (, 1996-97, с. 602). Самоходный миномет содержит легкобронированный тягач, имеющий корпус с отделениями управления, трансмиссии, двигателя и десантное, и гусеничный движитель, бронированную поворотную в горизонтальной плоскости башню с орудийным проемом, установленную над десантным отделением корпуса, миномет и боекомплект с креплениями,размещенные в бронированной башне. К недостаткам этого известного самоходного миномета можно отнести недостаточную проходимость, невысокую скорострельность, сложность конструкции. В основу полезной модели положена задача создания самоходного миномета, обладающего высокой проходимостью и скорострельностью при простоте конструкции. Технический результат изобретения - высокая проходимость, скорострельность, более простая конструкция. Для достижения указанного результата самоходный миномет, содержащий легкобронированный тягач, имеющий корпус с отделениями управления,трансмиссии, двигателя и десантным, гусеничный движитель, бронированную башню с орудийным проемом, установленную над десантным отделением корпуса, миномет и боекомплект с креплениями,размещенные в бронированной башне, согласно предлагаемому техническому решению, в качестве легкобронированного тягача содержит тягач МТ-ЛБ,а в качестве миномета - боевую часть автоматического миномета 2 Б 9, включающую автомат и станок с механизмами, при этом на передней части десантного отделения корпуса жестко закреплена опора, на которой закреплен станок миномета 2 Б 9, а бронированная башня скреплена с корпусом. В предпочтительном варианте осуществления полезной модели самоходный миномет снабжен дополнительным боекомплектом с креплениями, установленными на наружных стенках бронированной башни. 2 На фиг. 1 изображен самоходный миномет в изометрии, общий вид на фиг. 2 - самоходный миномет в изометрии с частичным разрезом боевого отделения. Самоходный миномет состоит из легкобронированного тягача МТ-ЛБ 1, состоящего из корпуса и гусеничного движителя 2. Легкобронированный тягач МТ-ЛБ хорошо известен военным специалистам и широко применяется в вооруженных силах страны (Легкий многоцелевой гусеничный транспортер-тягач МТ-ЛБ. Техническое описание и инструкция по эксплуатации 6.00.001 ТО. М. Военное издательство, 1985). Корпус включает отделение управления 3, отделение трансмиссии 4, отделение двигателя 5 и десантное отделение 6. На передней части десантного отделения 6 корпуса жестко закреплена сваркой опора 7. Боевая часть автоматического миномета 2 Б 9 Василек включает автомат 8 и станок 9 с механизмами. Станок 9 миномета 2 Б 9 закреплен на опоре 7 с помощью болтов 10. К десантному отделению 6 корпуса приварена бронированная башня 11 с орудийным проемом 12. На внутренних боковых стенках бронированной башни 11 и на наружной задней ее стенке смонтированы крепления в виде ящиков 13 для размещения в них кассет 14 с боекомплектом. Самоходный миномет используют следующим образом. В район боевых действий он перемещается с помощью легко бронированного тягача МТ-ЛБ 1,который отличается высокой проходимостью в любой местности и при любых метеоусловиях. Практическое боевое применение самоходного миномета возможно и из искусственного укрытия, и на открытой местности, и с использованием складок и маскирующих свойств местности. Боевой расчет осуществляет боевую работу внутри бронированной башни 11, в которой он защищен от пуль стрелкового оружия и осколков снарядов. С выходом самоходного минометана огневую позицию личный состав расчета переводит автомат 8 миномета 2 Б 9 из походного положения в боевое. После чего командир миномета с использованием механизмов и прицельных приспособлений направляет автомат 8 миномета в цели. Одновременно номер расчета достает из ящиков 3 с боекомплектом кассеты 14, снаряженные минами, и заряжает автомат миномета. После стрельбы и использования части боекомплекта, размещенного в корпусе бронированной башни, другим номером расчета механиком-водителем достаются кассеты 14 с минами из ящиков 13 с боекомплектом, размещенных на наружных стенках башни 11, и он через задние двери передает их номеру расчета, находящемуся внутри башни, для того, чтобы зарядить автомат миномета. Автоматический миномет 2 Б 9 Василек отличается скорострельностью. Поражение противника 81 может осуществляться из автомата 8 миномета 2 Б 9 как одиночными выстрелами, так и очередями. Самоходный минометсравнительно легко изготовить, он имеет более простую конструкцию в сравнении с ближайшим аналогом, т.к. и бронированная башня, и боевая часть миномета 2 Б 9 закреплены жестко, без использования дополнительных механизмов. В то же время благодаря тому, что предлагаемый самоходный миномет обладает высокой проходимостью и скорострельностью, защищенностью боевого расчета, он позволяет успешно решать боевые задачи. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Самоходный миномет, содержащий легкобронированный тягач, имеющий корпус с отделе ниями управления, трансмиссии, двигателя и десантным, гусеничный движитель, бронированную башню с орудийным проемом, установленную над десантным отделением корпуса, миномет и боекомплект с креплениями, размещенные в бронированной башне, отличающийся тем, что в качестве легкобронированного тягача использован тягач МТ-ЛБ,а в качестве миномета - боевая часть автоматического миномета 2 Б 9, включающая автомат и станок с механизмами, при этом на передней части десантного отделения корпуса жестко закреплена опора, на которой закреплен станок миномета 2 Б 9, а бронированная башня скреплена с корпусом. 2. Самоходный миномет по п. 1, отличающийся тем, что он снабжен дополнительным боекомплектом с креплениями, установленными на задних наружных стенках бронированной башни.
