Самоходный укладчик дорожных покрытий из битуминозных смесей

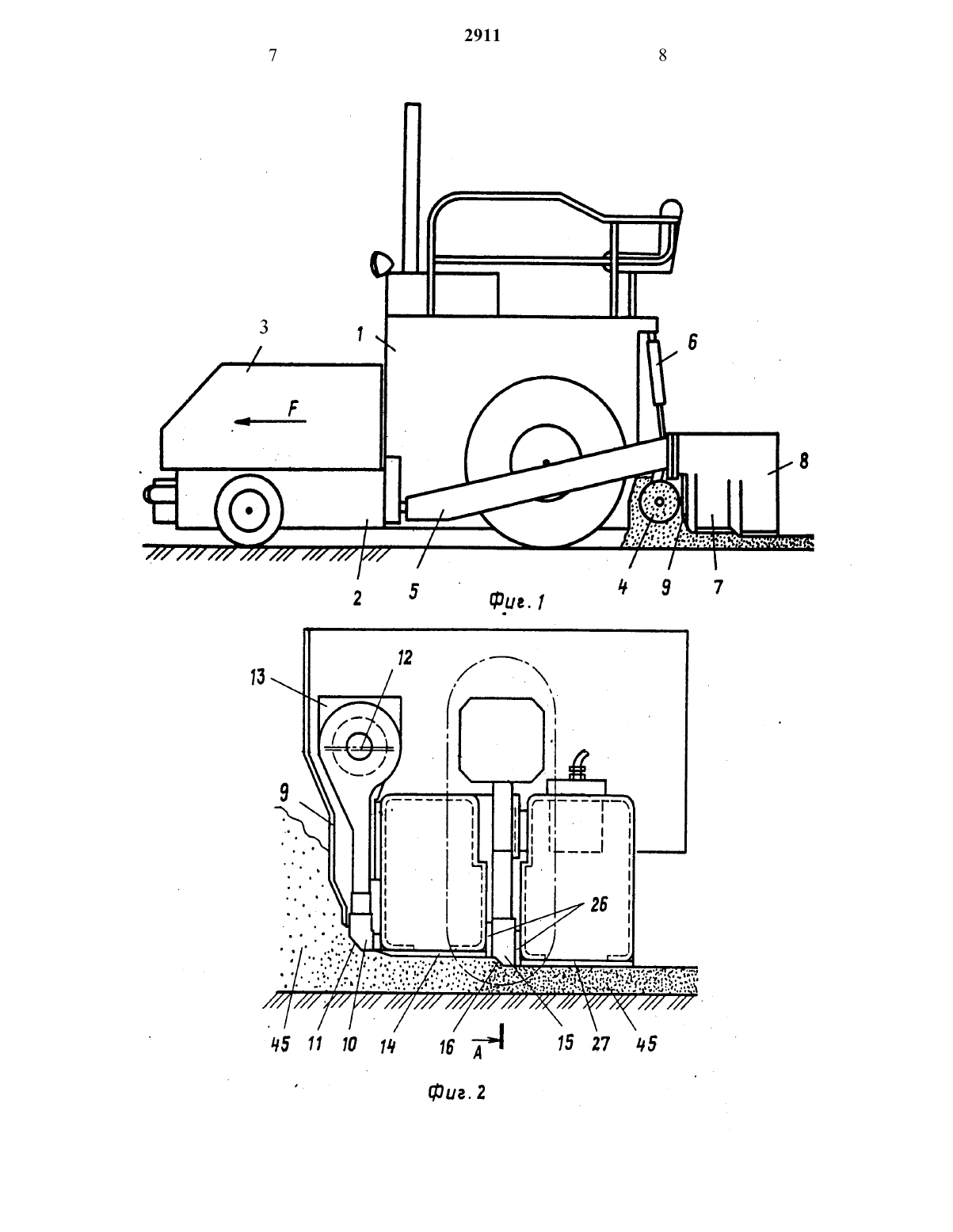

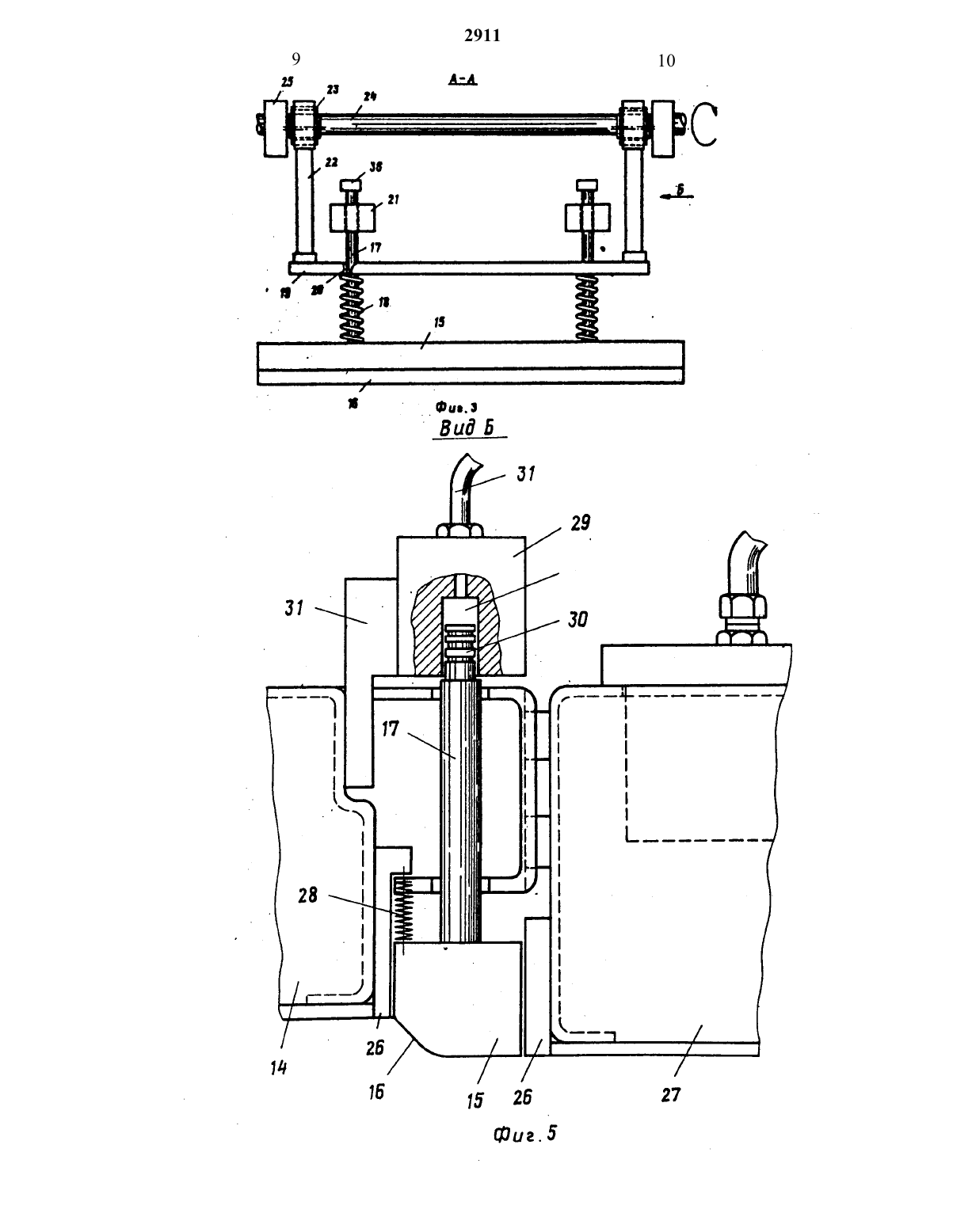

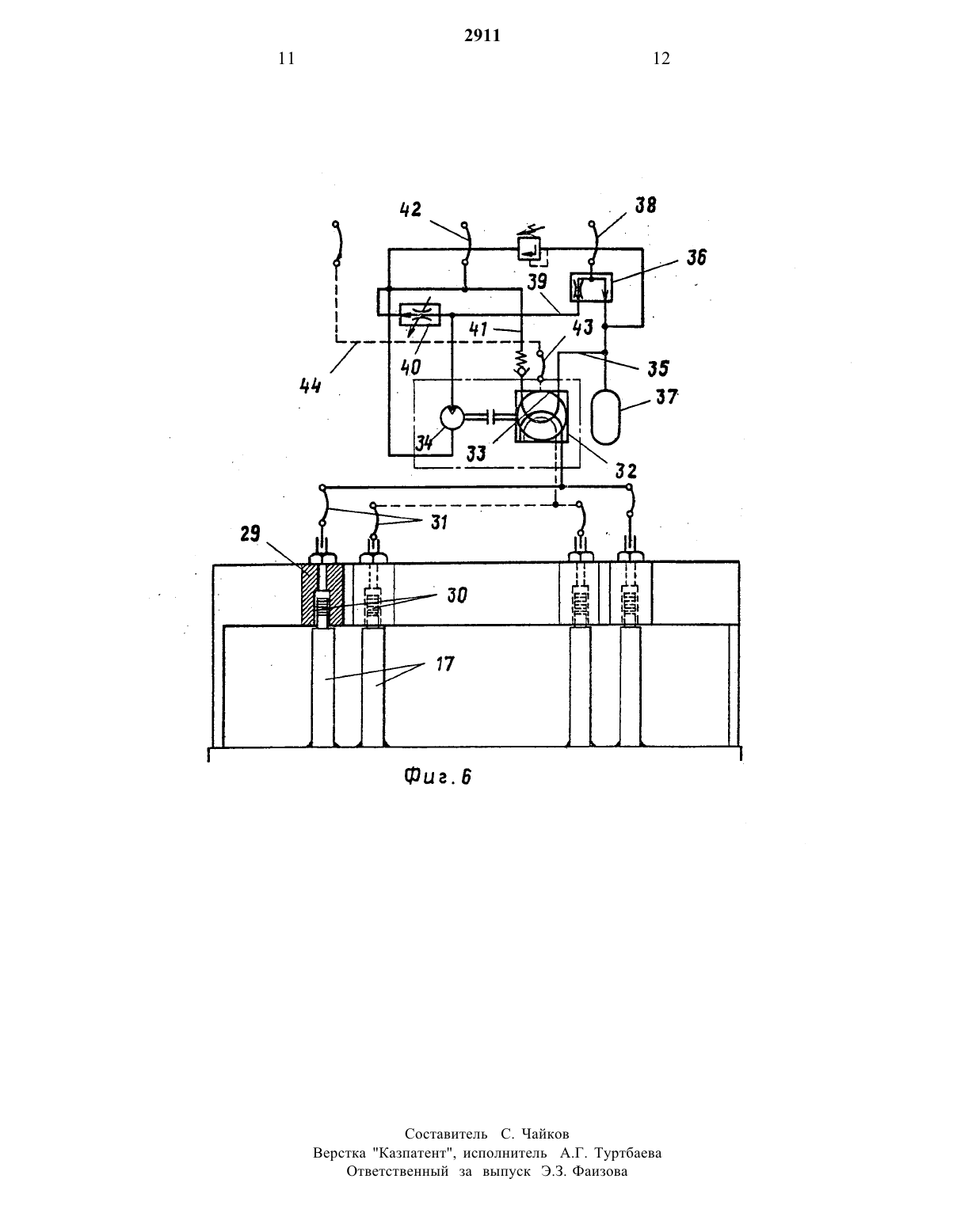

ны генератором вертикально направленным пульсирующих силовых импульсов, кинематически связанным с прессующей планкой 15, выполненной со скосом 16 на передней части. Генератор вертикально направленным пульсирующим силовымипульсов выполнен в виде опертой на прессующую планку 15 посредством предварительно напряженны винтовым пруиин 18 сжатия приводной нажимной планки 19. Привод нажимной планки 19 выполнен в видеНа фиг. 1 схематически изображен самоходный укладчк дорожным покрьг тий из битуинозным смесей, общй вид на фиг. 2 - смонтированные на поворотной консольной раме устройства предварительного и последующего уплотнения на фиг. 3 - разрезна фиг. 3 на фиг. 5 - то же, в случае выполнения генератора вертикальио направленным пульсирующих силовым ипульсов в виде силового цилиндра на фиг. 6 - гидравлическая схема.Самоходный укладчик дорожным покрытий из битуминозным смесей состоит из шасси 1 базовой машины, на раме 2 которой последовательно походу движения установлены приемныйбункер 3, распределительный шнек 4 и связанные с ней посредством поворотной консольной рамы 5 с приводом 6 ее вертикальным перемещений устройства предварительного 7 и последующего 8 уплотнения. Перед устройством 7 предварительного уплотнения закреплен защтный экран 9, а само Устройство образовано трамбующей планкой 10 со скосом 11 на передней части, соединенной посредством шатунов с эксцентриками, приводного экСцентрикового вала 12, установленноГ 0 стационарно в подшипниках 13, 4эксцентрикового вала, эксцентрики которого посредством шатунов кинематически связаны с последней. Винтовые пружины 18 сжатия установлены на вертикальных штаигах 17, пропущенньм через отверстия в нажимной планке 19, закрепленным на прессующей планке 15 и размещенным верхним концаи в кронштейнах 21, закрепленным на выглаживающей внброплите 14 устройства предварительного уплотнения. 5 з.п. ф-лы, 6 ил.причем за трамбующей планкой 10 размещена выглаживающая виброплита 14. За выглаливающей виброплтой 14устройства 7 предварительного уплотнения размещено устройство 8 последующего уплотнения в виде прессующей планки 15 со скосом 16 суставовленными на ней вертикальными штангами 17, которые установлены в предварительно напряженным винтовым пружинах 18 сжатия и пропущены через образованные в нажимной планке 19 отверстия 20, причем последняя оперта на винтовые пружины 18 сжатияа верхние концы вертикальным штанг 17 размешены в направляющх кронштейнах 21, закрепленным на выглаживающей виброплте 14 устройства 7 предварительного уплотнения. Нажимная планка 19 закреплена на шатунах 22 установленним на эксцентриках 23 эксцентрикового вала 24 привода,снабженного неуравновешенным массам 25. Прессующая планка 15 размещена между вертикальными направляющими 26, закрепленными на выглаживающих виброплитах 14 и 27 соответственно устройства 7 предварительного уплотнения и устройства 8 последующего уплотнения, и подвешена посредством пружин 28 к кронштейнам вертикальной направляющей 26, закрепленной на выглаживаюшей виброплите 14.ВЕРТИКЗЛЬНЫХ ПУЛЬСИВУЮЦЩНХ СИЛОВЫХ ИМПУЛЬСОВ В ВИДЕ СИЛОВЫХ ЦНЛИНДРОВ29 последний закреплен на кронштейнах 21, а их поршни 30 выполнены в виде верхних концов вертикальных штанг 17.Силовые цилиндры 29 соединены трубопроводами 31 через управляющее приспособление 32 с источником давления (не показан).Управляющее приспособление 32 выполнено с поворотной заслонкой 33, приводимой во вращение от гидродвигателя 34. давление подводится к управляющему приспособлению 32 через трубопровод 35, связанньй у выхода ответвительного вентиля 36 с гидроаккумулятором 37. Вентиль 36 через патрубок 38 соединен с источЧисло оборотов гидродвигателя 34,а следовательно, скорость вращения поворотной заслонки 33 регулируются дросселем 40. Управляющее приспособление 32 трубопроводом 41 связано с патрубком 42 резервуара (не показан), причем к трубопроводу 41 подключен гидродвигатель 34, а патрубок 43 управляющего приспособления 32 соединен со сливны трубопроводом 44.Самоходньй укладчик дорожньш покрытий из битуминозны смесей,работает следуюшм образом.После загрузки битуминозной смеси в приемный бункер 3 она шнеком 4 распределяется на полотне дороги перед трамбующей планкой 10, которая осуществляет предварительное уплотнение ударным воздействиями уложенную битуминозную смесь 45,которая затем заглаживается выглаживающей виброплитой 14. Затем прессующей планкой 15 устройства 8 последующего уплотнения осуществляется окончательное уплотнение битуминозной смеси 45, при этом прессующая планка.15 в процессе воздействия на последнюю не отрьшается от ее поверхности, а окончательную отделку поверхности затем осуществляют.1. Самоходньй укладчик дорожны покрытий из битуминозны смесей, 6содержащй смонтированные на раме базовой машины последовательно по ходу движения приемный бункер, распределительны шнек и устройства предварительного и последующего уплотнения с выглаживающми виброплн тами о т л и ч а ю щ и й с я тем,что, с целью уменьшения энергоемкости процессов уплотнения, устройство последующего уплотнения снабжено размещенной перед выглаживающей виброплитой прессующей планкой, расположенной перпендикулярно направлению движения в горизонтальной плоскости, и смонтированным на раме базовой машины генератором вертикально направленны пульсирующих силовых импульсов, кинематически связанъшрлс прессующей планкой.2. Укладчик поп. 1, о т л и ч аю щ и й с я тем, что прессуюая планка выполнена со скосом на передней части.3. Укладчик по п. 1, о т-л и ч аю Щ и й с я тем, что генератор вертикально направленньш пульсирующих силовых импульсов вьшолнен в виде опертой на прессующую планку посредством предварительно напряженных пружин сжатия приводной нажимной планки. .4. Укладчик по п. 3, о тл и ч а ю щ п й с я тем, что привод нажимной планки выполнен в виде эксцентрикового вала, эксцентрики которого посредством шатунов кинематически связаны с последней.5. Укладчик по п. 3, о трл ич а ю щ и й с я тем, что он снабжен направляющими кронштейнами, прессующая планка вертикальными штангами,нажимная планка выполнена с.отверстиями для прохода последних, пружины сжатия - винтовыми и установленц ньши на вертикальных штангах, верхние концы которыи размещены в направляющих кронштейнах, закрепленных на выглаживающей виброплте устройства предварительного уплотнения.6. Укладчик по л. 1, о т л и ч аю щ и й с я тем, что генератор вертикально направленных пульсирующх силовы импульсов выполнен н виде силовых цилиндров, соединенныхчереэ управляющее приспособление с источником давления.
