Колено трубопровода для транспортирования смесей

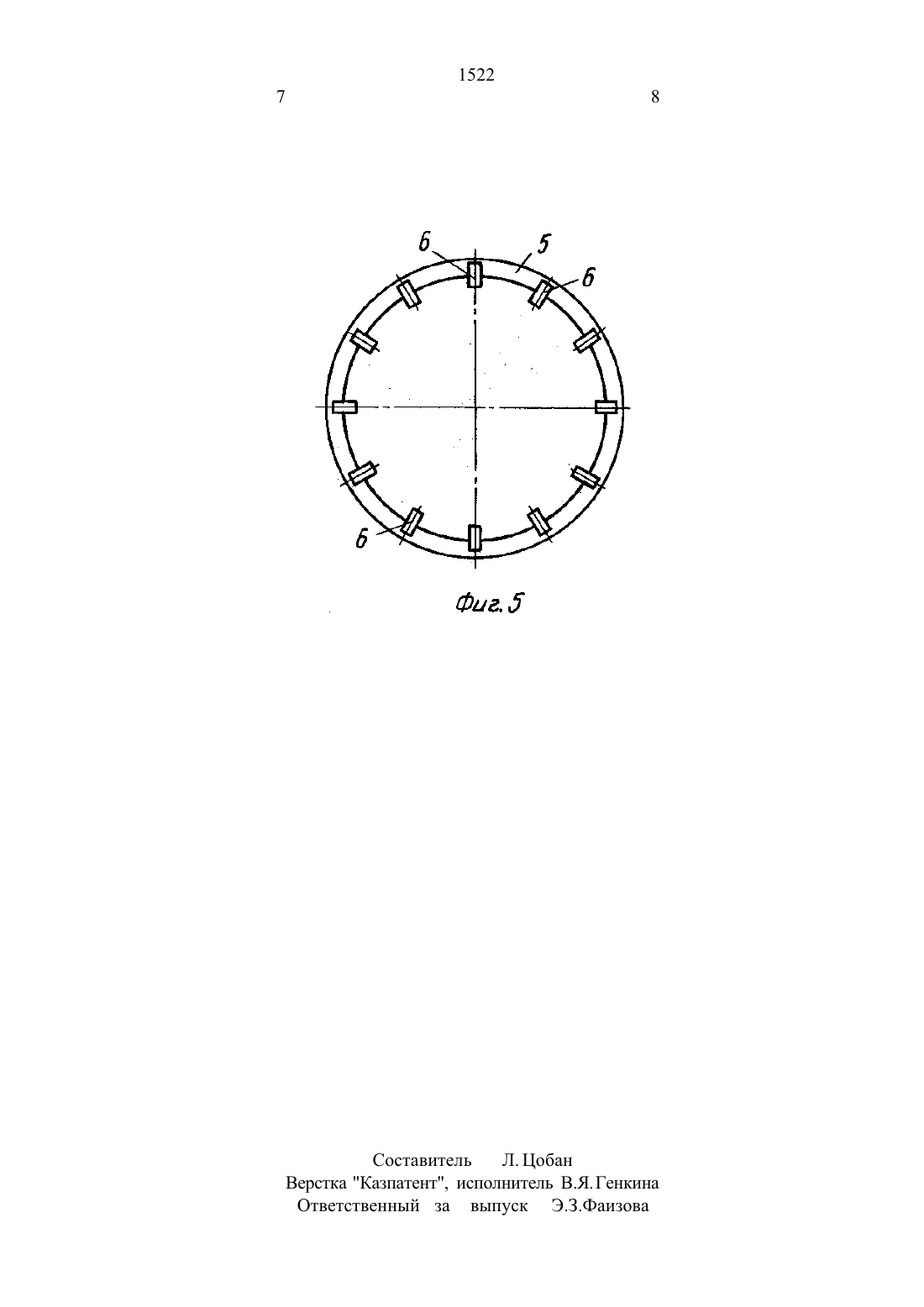

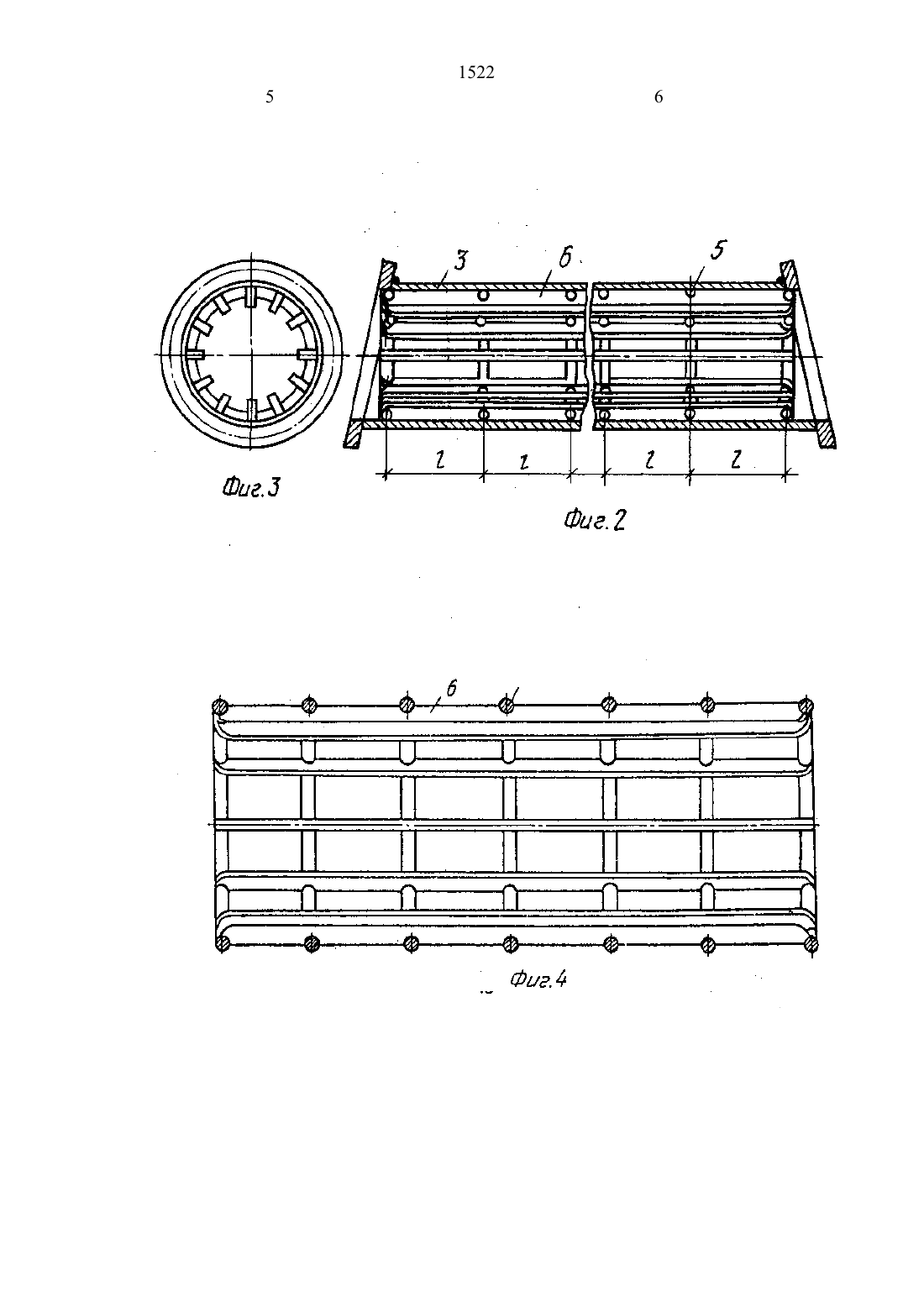

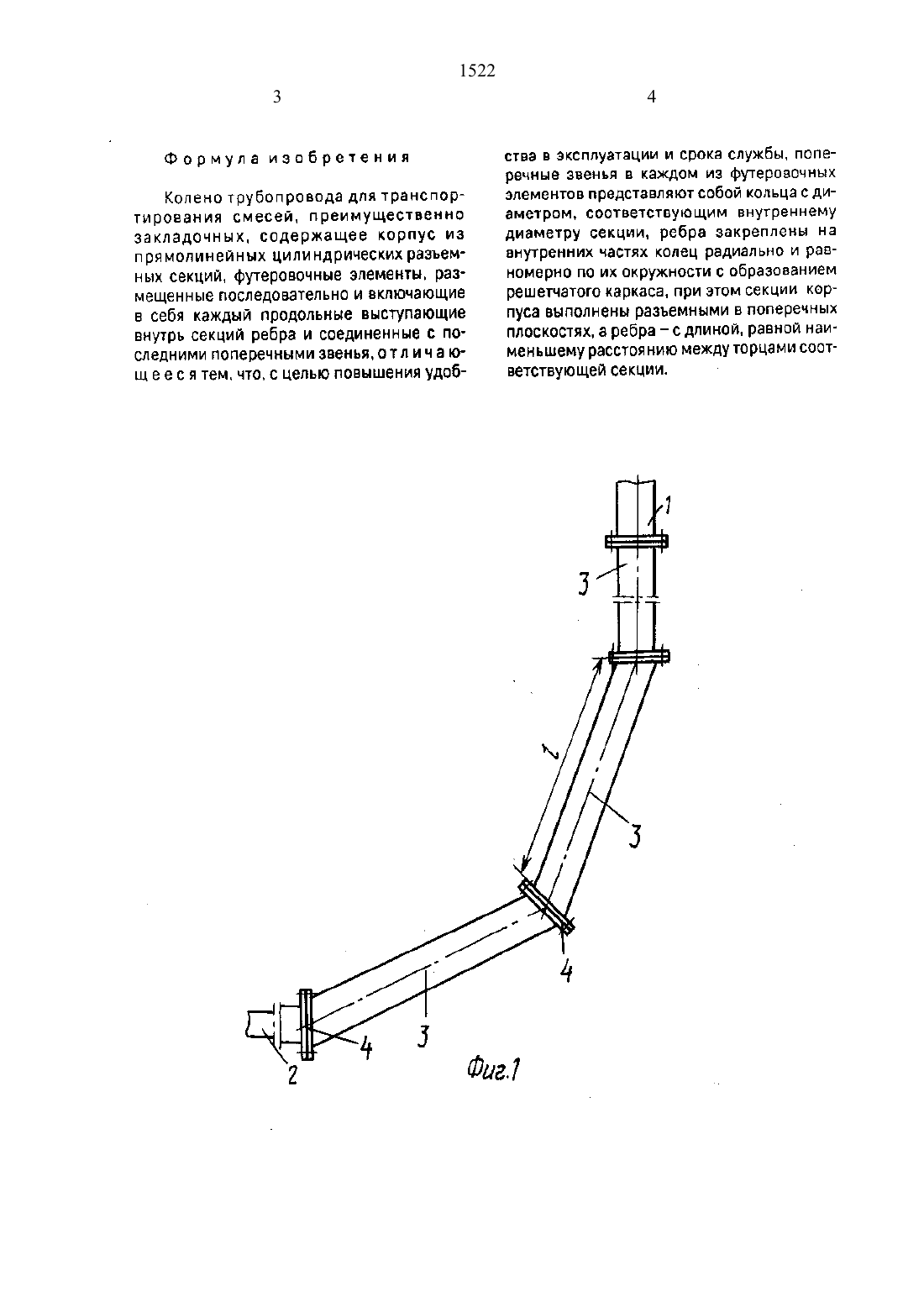

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Акционерное общество ЖесказганЦветмет им. Сатпаева(54) КОЛЕНО ТРУБОПРОВОДА ДЛЯ ТРАНСПОРТИРОВАНИЯ СМЕСЕЙИзобретение относится к области трубопроводного транспорта и может быть использовано в установках для транспортировки смесей, преимущественно на вакладочных комплексах горно-рудных предприятий.Цель изобретения повышение удобства эксплуатации и срока службы.На фиг.1 показано колено. общий вид на фиг.2 то же, продольный разрез прямолинейной секции на фиг.3 то же. поперечный разрез на фиг.4 футеровочный элемент. общий вид на фиг.5 то же. поперечный разрез.Колено трубопровода. соединяющее вертикальный став 1 с горизонтальной магистралью 2 (или два участка трубопровода в точках изгибов и поворотов). содержит корпус из коротких прямолинейных секций из труб 3, соединенных между собой фланцами 4. Внутри прямолинейных секций размещены футеровочные элементы. выполненные каждый в виде каркаса. который составляет кольца 5. соединенные с продольными ре 2(57) Использование установки для транспортирования смесей. преимущественно на закладочных комплексах горнорудных предприятий. Сущность изобретения колено трубопровода содержит корпус из прямолинейных секций с установленными в них футеровочными элементами каждый из которых выполнен в виде решетчатого каркаса из колец. соединенных с продольными ребрами. выступающими внутрь соответствующей прямолинейной секции. 5 ил.брами б. имеющими длину. равную наименьшему расстоянию 1 между торцами соответствующей секции.В целях снижения величины местных сопротивлений концы продольных ребер 6 имеют плавное закругление. Наружный диаметр колец 5 выполнен такого Размера. чтобы можно было достаточно легко вставить. заменить или повернуть футеровочный элемент.Колено трубопровода работает следующим образом.Во время транспортирования смеси ячейки между продольными элементами 6 и колнцами 5 заполняются частицами транспортируемого материала. Это позволяет создать изнутри колена достаточно гладкую поверхность футерующего слоя. В дальнейшем транспортирование смеси в колене закладочного трубопровода продолжается в соприкосновении с осажденными в ячейках футеровочного элемента частицами смеси.Колено трубопровода для транспортирования смесей. преимущественно аакладочнык. содержащее корпус из прямолинейных цилиндрических разъемных секций. футеровочные элементы. размещенные последовательно и включающие в себя каждый продольные выступающие внутрь секций ребра и соединенные с последними поперечными звенья. от л и ч а вощ е е с я тем. что. с целью повышения удоб ства в эксплуатации и срока службы. поперечные звенья в каждом из футеровочньех элементов представляют собой кольца с диаметром, соответствующим внутреннему диаметру секции. ребра закреплены на внутренних частях колец радиально и равномерно по их окружности с образованием решетчатого каркаса. при этом секцИИ КОРпуса выполнены разъемными в поперечных плоскостях, а ребра с длиной. равной наименьшему расстоянию между торцами соответствующей секции.Составитель Л. Цобан Верстка Казпатент, Исполнитель В.Я.Генкина Ответственный за выпуск Э.З.ФаИз 0 ва
