Устройство для подъема и передачи закрепленных на троллеях грузов

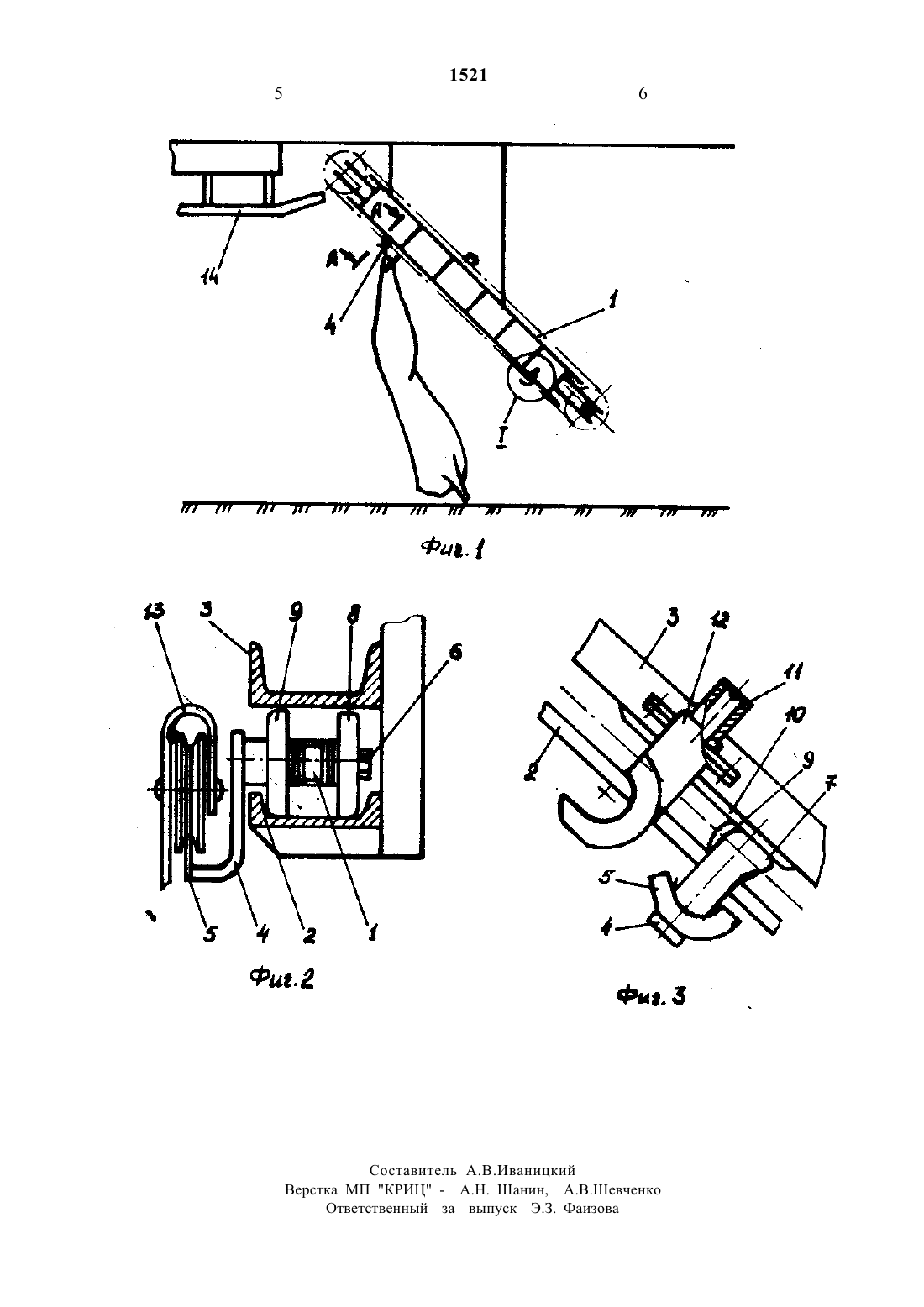

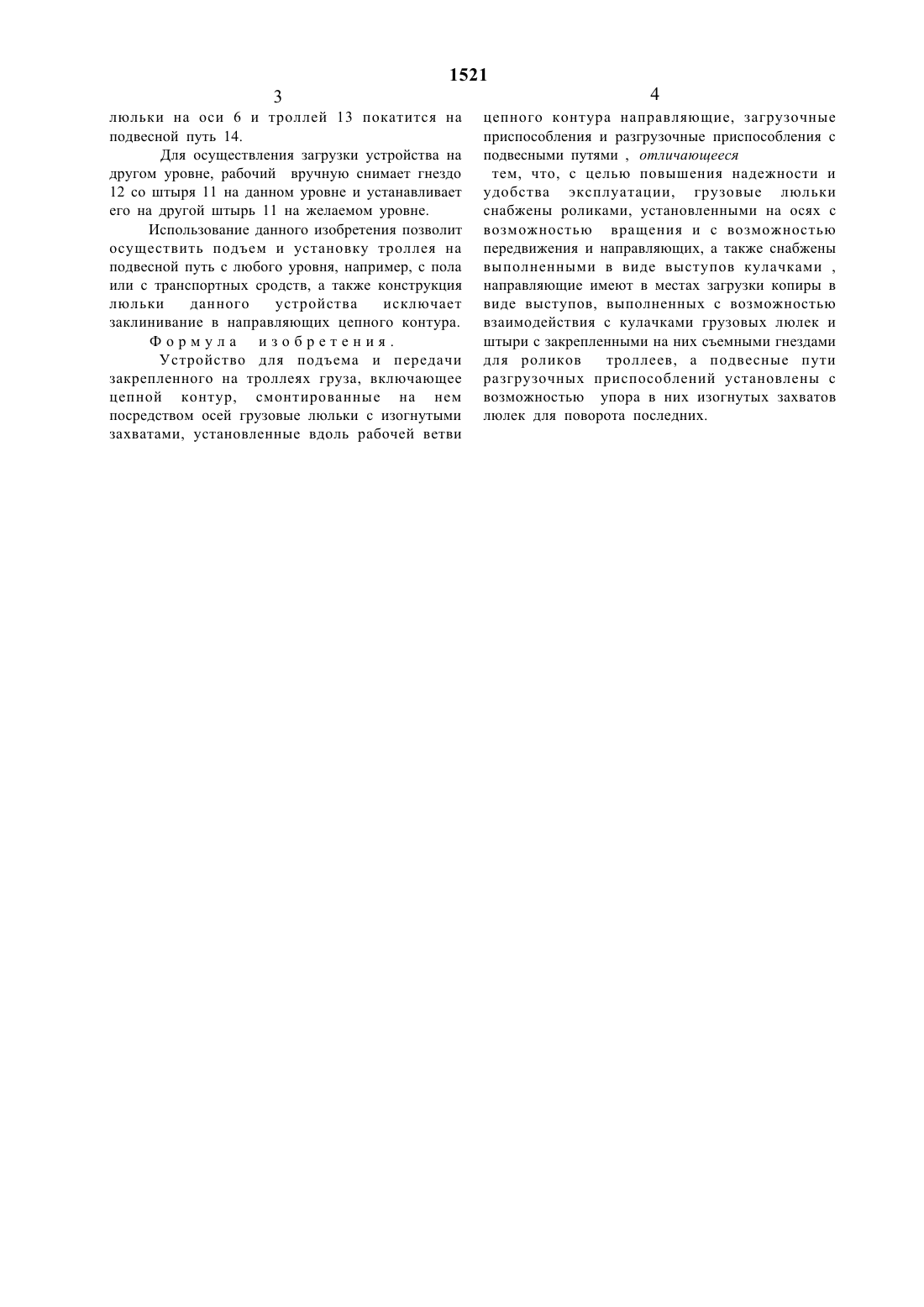

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Семипалатинский технологический институт мясной и молочной промышленности(56) 1. Авторское свидетельство СССР М 1449491,кл. В 65 О 63/00, 67/02, 2. Кн.ИвановК.А. и Смирнов Г.А. Погрузочноразгрузочные работы на мясокомбинатах,Справочник-М., Агропромиздат, 1990, с.1 О 3.3. Авторское свидетельство СССР Не 1542882, кл. В 656 47/60, 1987.(54) УСТРОЙСТВО ДЛЯ ПОДЪЕМА И ПЕРЕДАЧИ ЗАКРЕПЛЕННОГО НА ТРОЛЛЕЯХ ГРУЗА.(57) Изобретение относится к устройствам для подъема и транспортировки грузов и может быть использовано, например, в мясной промышленности для подъема и транспортировкиИзобретение относится к устройствам для подъема и транспортировки грузов и может быть использовано, например в мясной промь 1 щленности для подъема и транспортировки полутуш мяса.Целью изобретения является повышение надежности и удобства эксплуатации .Устройство для подъема и подачи закрепленного на троллеях груза поясняется чертежами на фиг.1 изображен общий вид устройства, на фиг . 2 - разрез А-А на фиг. 1 , на фиг. 3 - участок загрузки на виде 1 фиг.1.Устройство состоит из замкнутого цепного контура 1, направляющих 2 и 3, грузовых люлек 4 с жестко установленными захватами 5. Люльки 4 установлены посредством осей 6 и имеют выступающие кулачки 7. Ось 6 снабжена роликами 8,9. Направляющие 3 в участках загрузки имеютУстройство для подъема и передачи закрепленного на троллеях груза включает Цепной контур, смонтированные на нем грузовые люльки с изогнутыми захватами, установленные вдоль рабочей ветви цепного контура направляющие,загрузочные и разгрузочные приспособления с подвесными путями. Грузовые люльки снабжены роликами с возможностью вращения и передвижения в направляющих, кулачками,направляющие имеют и местах загрузки копиры в виде выступов, выполненных с возможностью взаимодействия с кулачками грузовых люлек, и Шть 1 ри с закрепленными на них съемными гнездами для роликов троллей. Подвесные пути разгрузочных приспособлений установленные с возможностью упора в них изогнутых захватов люлек для поворота последних.копиры 10 в виде выступов и снабжены Штырями 11 для установки съемных гнезд, предназначенных для роликов троллеев 13.Устройство работает следующим образом троллей 13 с грузом устанавливается в гнездо 12,откуда (при непрерывном движении Цепи 1 устройства) изогнутый захват 5 люльки 4 осуществляет съем троллея 13 со съемного гнезда 12. Положение люлек 4 при съеме троллея 13 фиксируется взаимодействием кулачка 7 с копирами 10 направляющей 3 загрузочного участка.Посадка троллея 13 на подвесной путь 14 осуществляется следующим образом при непрерывном движении цепного контура 1,перемещающаяся люлька 4 упирается передним краем изогнутого захвата в подвесной путь 14 и вокруг точки касания производится поворотлюльки на оси 6 И троллей 13 покатится на подвесной путь 14.Для осуществления загрузки устройства на Другом уровне, рабочий вручную снимает гнездо 12 со Штыря 11 на Данном уровне И устанавливает его на другой штырь 11 на желаемом уровне.Использование данного изобретения позволит осуществить подъем и установку троллея на подвесной путь с любого уровня, например, с пола или с транспортных сродств, а также конструкция люльки Данного устройства исключает заклинивание в направляющих цепного контура.Устройство ДЛЯ подъема и передачи закрепленного на троллеях груза, включающее Цепной контур, смонтированные на нем посредством осей грузовые люльки с изогнутыми захватами, установленные вдоль рабочей ветвиТСМ, ЧТО, С ЦСЛЬЮ ПОВЫШСНИЯ надежности И УДОбСТВЭ. ЭКСПЛУЗТЗЦИИ, ГРУЗОВЫС ЛЮЛЬКИ снабжены роликами, УСТЗНОВЛСННЫМИ на ОСЯХ С ВОЗМОЖНОСТЬЮ враЩения И С ВОЗМОЖНОСТЬЮ ПСрСДВИЖСНИЯ И направляющих, а также снабжены ВЫПОЛНСННЫМИ В ВИДС ВЫСТУПОВ кулачками ,направляющие ИМСЮТ В местах загрузки КОПИрЫ В ВИДС ВЫСТУПОВ, ВЫПОЛНСННЫХ С ВОЗМОЖНОСТЬЮ ВЗЗИМОДСЙСТВИЯ С кулачками ГруЗОВЫХ ЛЮЛСК И ШТЫрИ С закрепленными на НИХ СЪСМНЫМИ ГНСЗДЗМИ ДЛЯ рОЛИКОВ ТрОЛЛССВ, а ПОДВССНЫС ПУТИ разгрузочных ПРИСПОСОбЛСНИЙ установлены С ВОЗМОЖНОСТЬЮ УПОрЭ. В НИХ ИЗОГНуТЫХ захватов ЛЮЛСК ДЛЯ ПОВОрОТЗ ПОСЛСДНИХ.МП КРИЦ ОТВСТСТВСННЫЙ за ВЫ
