Устройство для чистки обуви

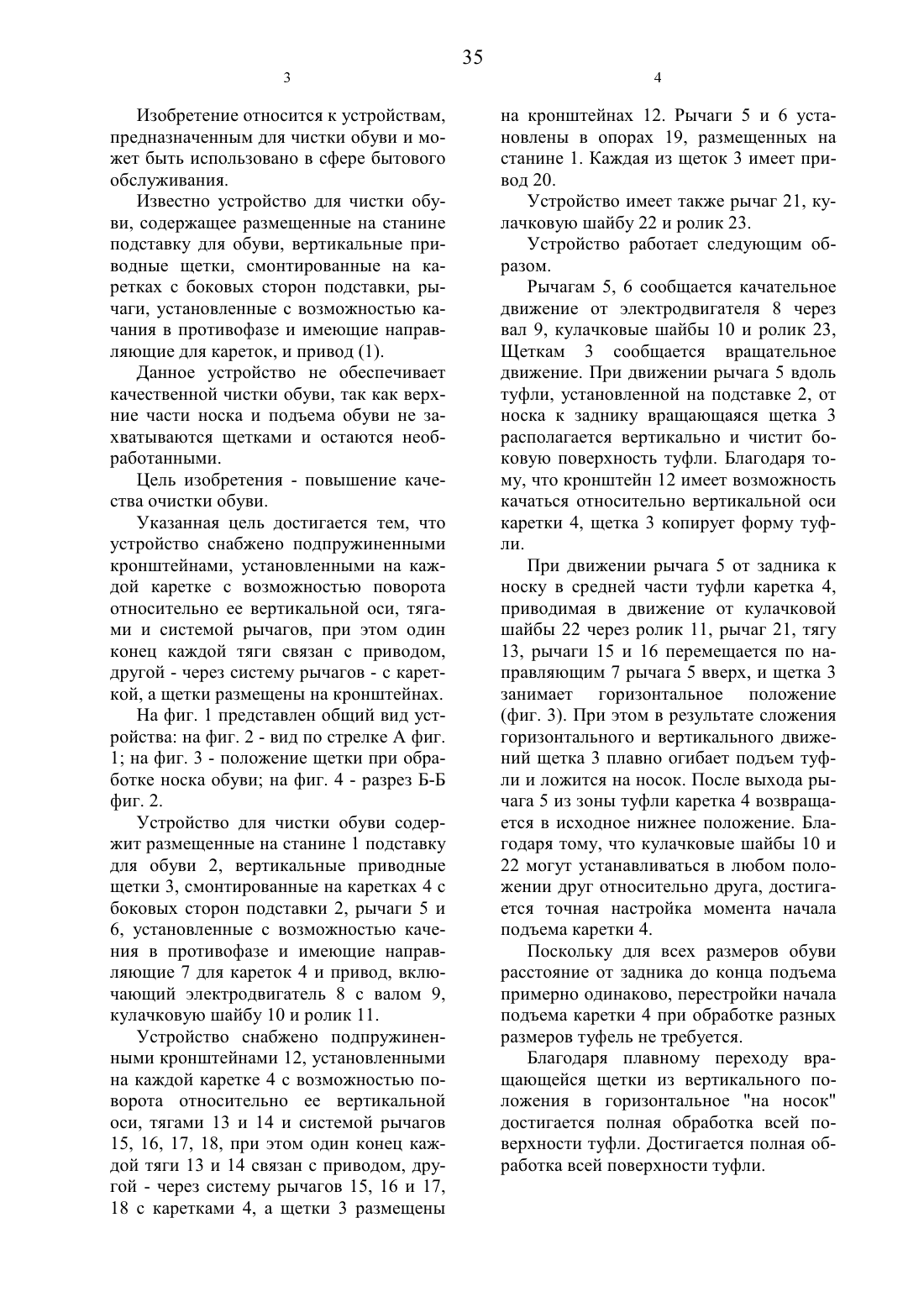

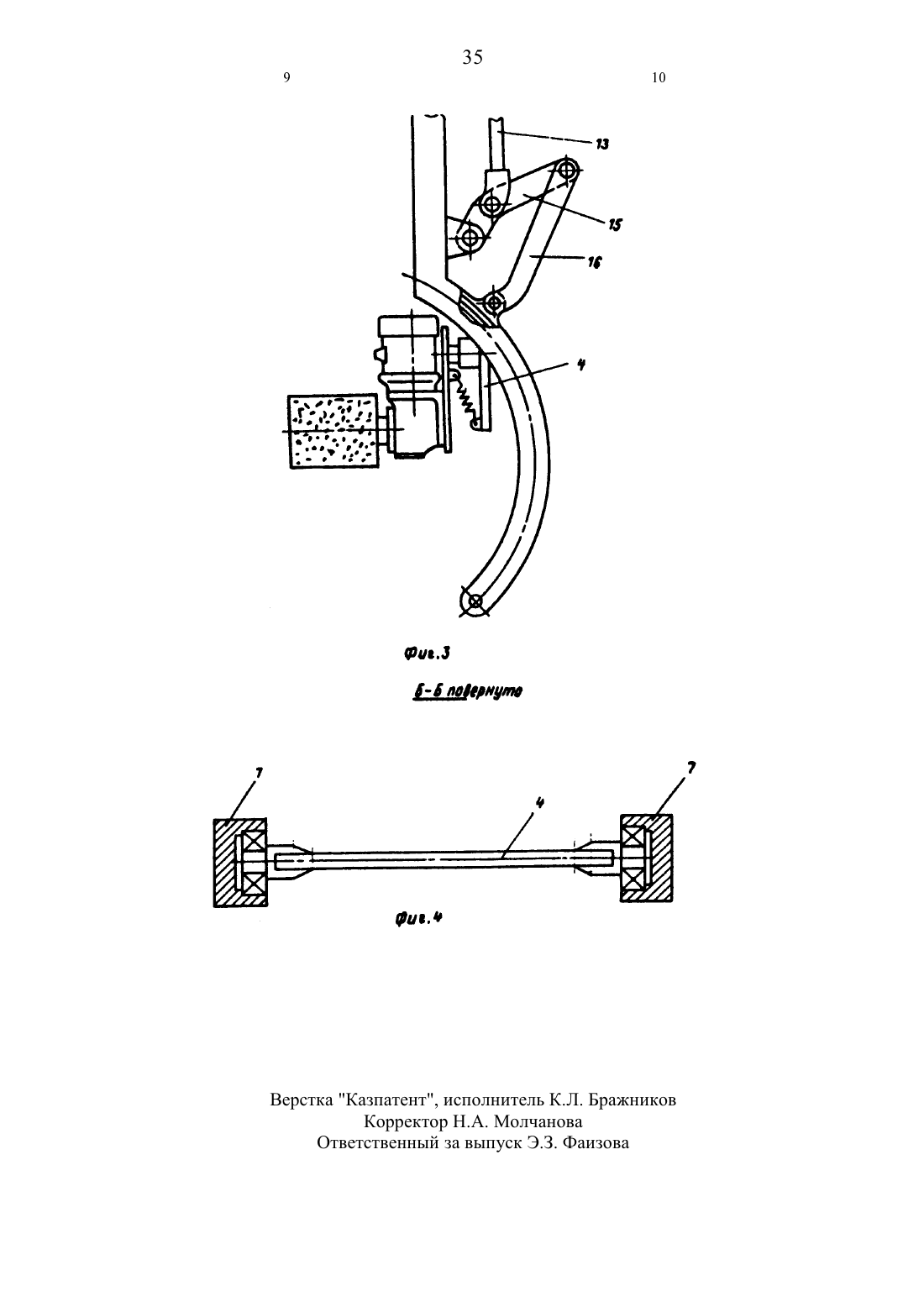

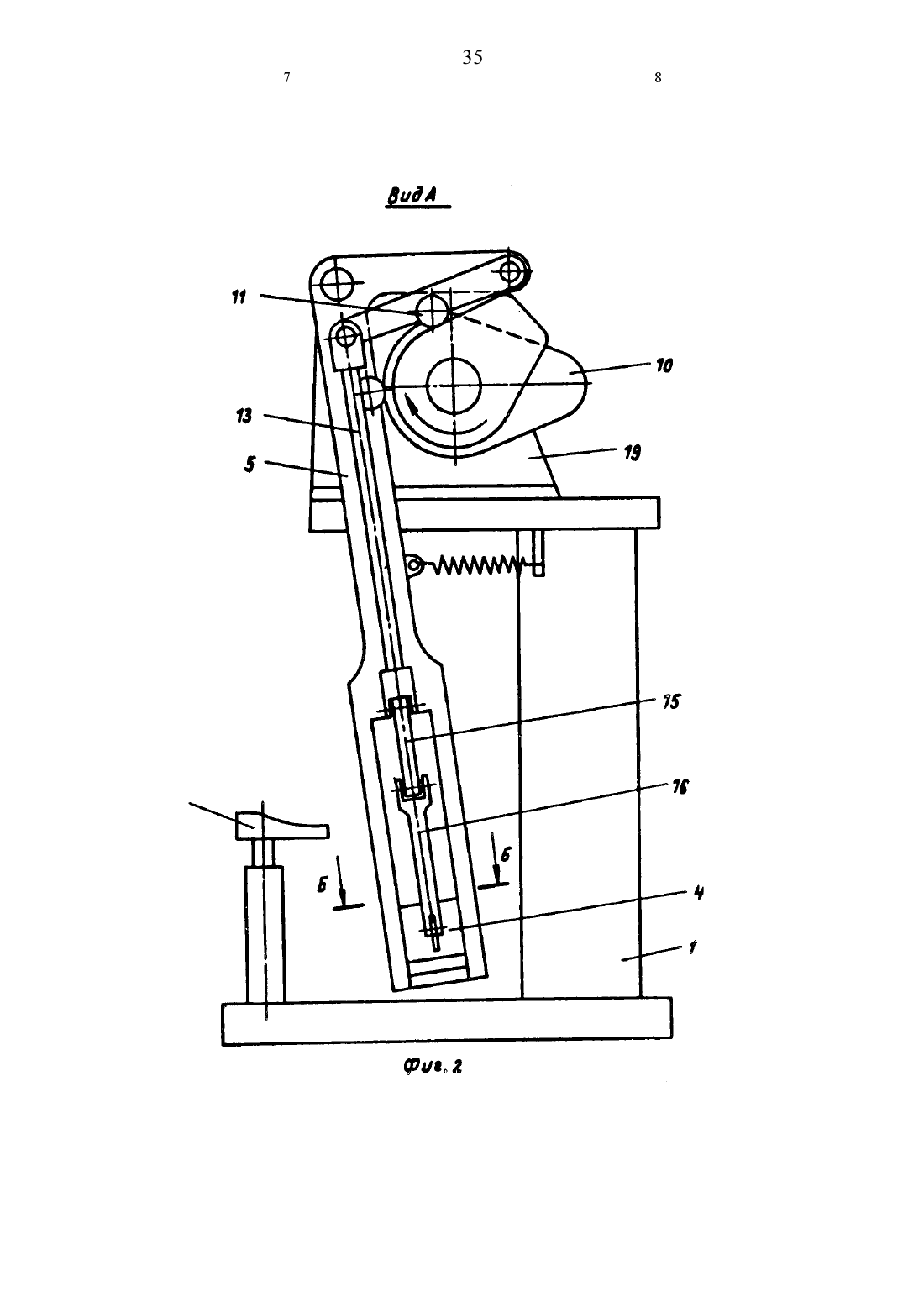

(54) УСТРОЙСТВО для чистки ОБУВИ(57) Изобретение относится к устройствам, предназначенным для чистки обуви И может быть Использовано в сфере бытового обслуживания.Известно устройство для чистки обуви, содержащее размещенные на станине подставку для обуви, вертикальные приводные щетки, смонтированные на каретках с боковых сторон подставки, ры чаги, установленные с возможностью качания в противофазе И имеющие направляющие для кареток, и привод (1).Данное устройство не обеспечивает качественной чистки обуви, так как верхние части носка И подъема обуви не захватываются щетками и остаются необработанными.Цель Изобретения - повышение качества очистки обуви.Указанная цель достигается тем, что устройство снабжено подпружиненными кронштейнами, установленными на каждой каретке с возможностью поворота относительно ее вертикальной оси, тягами и системой рычагов, при этом один конец каждой тяги связан с приводом,другой - через систему рычагов - с кареткой, а щетки размещены на кронштейнах.Изобретение относится к устройствам,предназначенным для чистки обуви И может быть использовано в сфере бытового обслуживания.Известно устройство для чистки обувИ, содержащее размещенные на станине подставку для обуви, вертикальные приводные щетки, смонтированные на каретках с боковых сторон подставки, рь 1 чаги, установленные с возможностью качания в противофазе И имеющие направляющие для кареток, И привод (1).Данное устройство не обеспечивает качественной чистки обуви, так как верхние части носка и подъема обуви не захватываются щетками И остаются необработанными.Цель изобретения - повышение качества очистки обуви.Указанная цель достигается тем, что устройство снабжено подпружиненными кронштейнами, установленными на каждой каретке с возможностью поворота относительно ее вертикальной оси, тягами И системой рычагов, при этом один конец каждой тяги связан с приводом,другой - через систему рычагов - с кареткой, а щетки размещены на кронштейнах.На фиг. 1 представлен общий вид устройства на фиг. 2 - вид по стрелке А фиг. 1 на фиг. 3 - положение щетки при обработке носка обуви на фиг. 4 - разрез Б-Б фиг. 2.Устройство для чистки обуви содержит размещенные на станине 1 подставку для обуви 2, вертикальные приводные щетки 3, смонтированные на каретках 4 с боковых сторон подставки 2, рычаги 5 и 6, установленные с возможностью качения в противофазе И Имеющие направляющие 7 для кареток 4 И привод, включающий электродвигатель 8 с валом 9,кулачковую шайбу 10 И ролик 11.Устройство снабжено подпружиненными кронштейнами 12, установленными на каждой каретке 4 с возможностью поворота относительно ее вертикальной оси, тягами 13 и 14 и системой рычагов 15, 16, 17, 18, при этом один конец каждой тяги 13 и 14 связан с приводом, другой - через систему рычагов 15, 16 И 17,18 с каретками 4, а щетки 3 размещенына кронштейнах 12. Рычаги 5 И 6 установлены в опорах 19, размещенных на станине 1. Каждая из щеток 3 Имеет привод 20.Устройство Имеет также рычаг 21, кулачковую шайбу 22 И ролик 23.Устройство работает следующим образом.Рычагам 5, 6 сообщается качательное движение от электродвигателя 8 через вал 9, кулачковые шайбы 10 и ролик 23,Щеткам 3 сообщается вращательное движение. При движении рычага 5 вдоль туфли, установленной на подставке 2, от носка к заднику вращающаяся щетка 3 располагается вертикально И чистит боковую поверхность туфли. Благодаря тому, что кронштейн 12 имеет возможность качаться относительно вертикальной оси каретки 4, щетка 3 копирует форму туфли.При движении рычага 5 от задника к носку в средней части туфли каретка 4,приводимая в движение от кулачковой шайбы 22 через ролик 11, рычаг 21, тягу 13, рычаги 15 и 16 перемещается по направляющим 7 рычага 5 вверх, и щетка 3 занимает горизонтальное положение(фиг. 3). При этом в результате сложения горизонтального И вертикального движений щетка 3 плавно огибает подъем туфли и ложится на носок. После выхода рь 1 чага 5 из зоны туфли каретка 4 возвращается в исходное нижнее положение. Благодаря тому, что кулачковые шайбы 10 И 22 могут устанавливаться в любом положении друг относительно друга, достигается точная настройка момента начала подъема каретки 4.Поскольку для всех размеров обуви расстояние от задника до конца подъема примерно одинаково, перестройки начала подъема каретки 4 при обработке разных размеров туфель не требуется.Благодаря плавному переходу вращающейся щетки из вертикального положения в горизонтальное на носок достигается полная обработка всей поверхности туфли. Достигается полная обработка всей поверхности туфли.Устройство для чистки обуви, содержащее размещенные на станине подставку для обуви, вертикальные приводные щетки, смонтированные на каретках с боковых сторон подставки, рычаги, установленные с возможностью качения в противофазе и имеющие направляющие для кареток, и привод, отличающееся тем, что, с целью повышениякачества очистки, оно снабжено подпружиненными кронштейнами, установленными на каждой каретке с возможностью поворота относительно ее вертикальной оси, тягами и системой рычагов, при этом один конец каждой тяги связан с приводом, другой - Через систему рычагов - с кареткой, а щетки размещены на кронШтейнах.
