Устройство для отбора проб твердеющей смеси

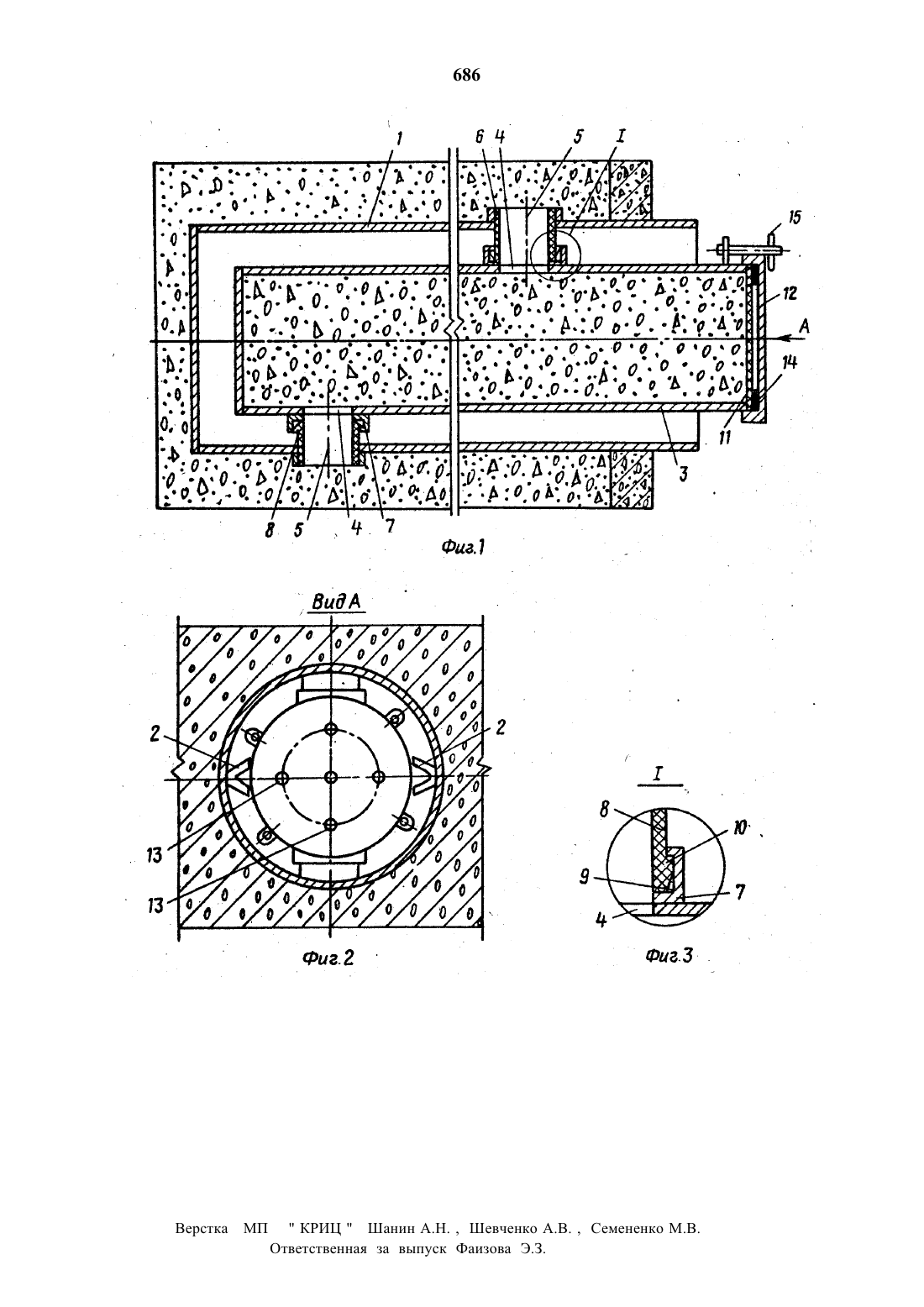

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) ддезказганский научноисследова тельский и проектный институт цвет ной металлургии(54) устгойство для ОТБОРА пгон тввгЦЕЮПХЕЙ СМЕСИ ч(57) Изобретение относится к устрой ствам для отбора проб твердеющей смеси. Цепь изобретения - упрощение конструкции и повышение надежности рабо Стн устройства. Устройство для отбора.проб твердеющей смеси содержит кожух ас отверстиями, установленную в нем на продольных направляющих форму сОТВЕРСТИЯМИ, ЭЛЗСТИЧНШО БТУПКУ. ФОРМВ выволнена в виде трубы, соединенной с кожухомпосредствомэластичнойвтулки,. установленной в жесткие патрубки, которыми снабжены кожух и форма. При этом в патрубке последней выолнен паз, в котором размещен конец ъластичной втулки с коническим буртиком,а свободный конец трубы снабжен перфорированной крышкой с фипьтротканью. 1 з.п. фглы, 3 ил.Изобретение относится к устройствам для отбора проб твердеющей смесифиг. на фиг.3 - узел 1 на фиг.1. Устройство содержит кожух 1, в ко тором выполены направляющие 2 с уста новленной на них формой в виде трубы3 с отверстиями 4, соосными отверсти ям 5 кожуха 1, соединяющиеся посредством жестких патрубков 6 и 7, в которые установлена эластичная втулка8. Жесткий патрубок 7, установленньт вокруг отверстия 4 трубы 3, выполнен с пазом 9, в котором раэмещенконецдбуртиком 10. Свободный конец трубы 3снабженфильтрующейтканью 11 ъасъемной крыкой 12 с отверстиями 13 н прокладкой 16, удерживаемой посредством клиньев 15. . Устройство работает следующм об.разом. 1 Труба 3 с отверстиями, снабженная жесткими патрубками Б, помещается в кожух 1 по направляющей 2. Отверстия4 и 5 совмещают, после чего устанав-ливают эластичную втулку 8 так, что бы нижний конец ее с буртиком 10 сов пал с пазом 9 патрубка 7. В таком вн де устройство монтируется в выработке таким образом, чтобы свободный конец трубы 3 был обращен и выступал в сторону незаполняемой выработки. Этот конец трубы 3 закрывается фильтротканью 11 и закрепляется крышкой 12 на прокладке 1 д с помощью клиньев 15. После заполнениябетономъкего твердения труба З от кожуха 1 отделяется применением известных устройствту или иную сторону или при необходимости значительных усилий для поворота используют механические клещи,этим самым разрушают тонкий стержень бетона во втулке и срывают эластичную втулку 9, в свободное пространство между внутренней стенкой кожуха н наружной стенкой трубы вставляют специальные приспособления (например,сантехнические роликовые или цепныевтулку и заключенньт в нее стержень бетона. Зная состав смеси и заданную ожидаемую прочность основного массива бетона через промежутки времени определяют заранее диаметр отверстия для свободного протекания смеси в трубу 3 и требуемое усилие на разрушение этого диаметра стержня бетона. Это позволяет предварительно выбрать более приемлемый способ отделения об РЗЗЦЗ бЕТОНЗ ОР ОСНОВНОГО МЗССИВЗ.При отделении трубы 3 ее раскручиванием возможны вырывы бетонного стержня вблизи сопряжения с отверстиями 5, что делает негодными эти частй для испытания. Однако заранее рассчитанная длина трубы 3, равно и стержня бетона в ней, позволяет нарезать, т.е получить и много целостных цилиндрических образцов для испытания, что обеспечивает достоверность их прочности.Трубу 3 вынимают, снимают ее крышку 12, прокладку 14 н фильтроткань 1 и из нее извлекают цилиндрический стержень бетона, которые по длине разрезаютна отдельные образцы со-. гласно установленным размерам материала на определение прочности. Для обеспечения легкости извлечения бетонного стержня из трубы 3 ее внутреннюю-поверхность предварительно,до укладки в кожух 1, покрывают веществом исключающим сцепление соприкасающихся поверхностей (металла н бетона). , Ф о р м у л а и з о б р е т е н и я 1.Устройство для отбора проботверстиями, установленную в нем на продольных направляющих форму с отверстиямм и эластичную втулку, о тл и ч а ю щ е е с я тем, что, с Целью упрощения конструкции и повьшения надежности, кожух и форма снабжены жесткими патрубками, причем патрубки формы выполнены с пазами, а эластичная втулка выполнена с кониЧеСКМ бУРтнком и установлена с возможностью ее взаимодействия с жесткими патрубкамм кожуха и формы.2. Устройство поп.1, о т л и ч аЮ Щ е е с я трубы снабжен перфорированной крыш кой с фильтротканью.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
