Устройство для набрызгбетона непрерывного действия

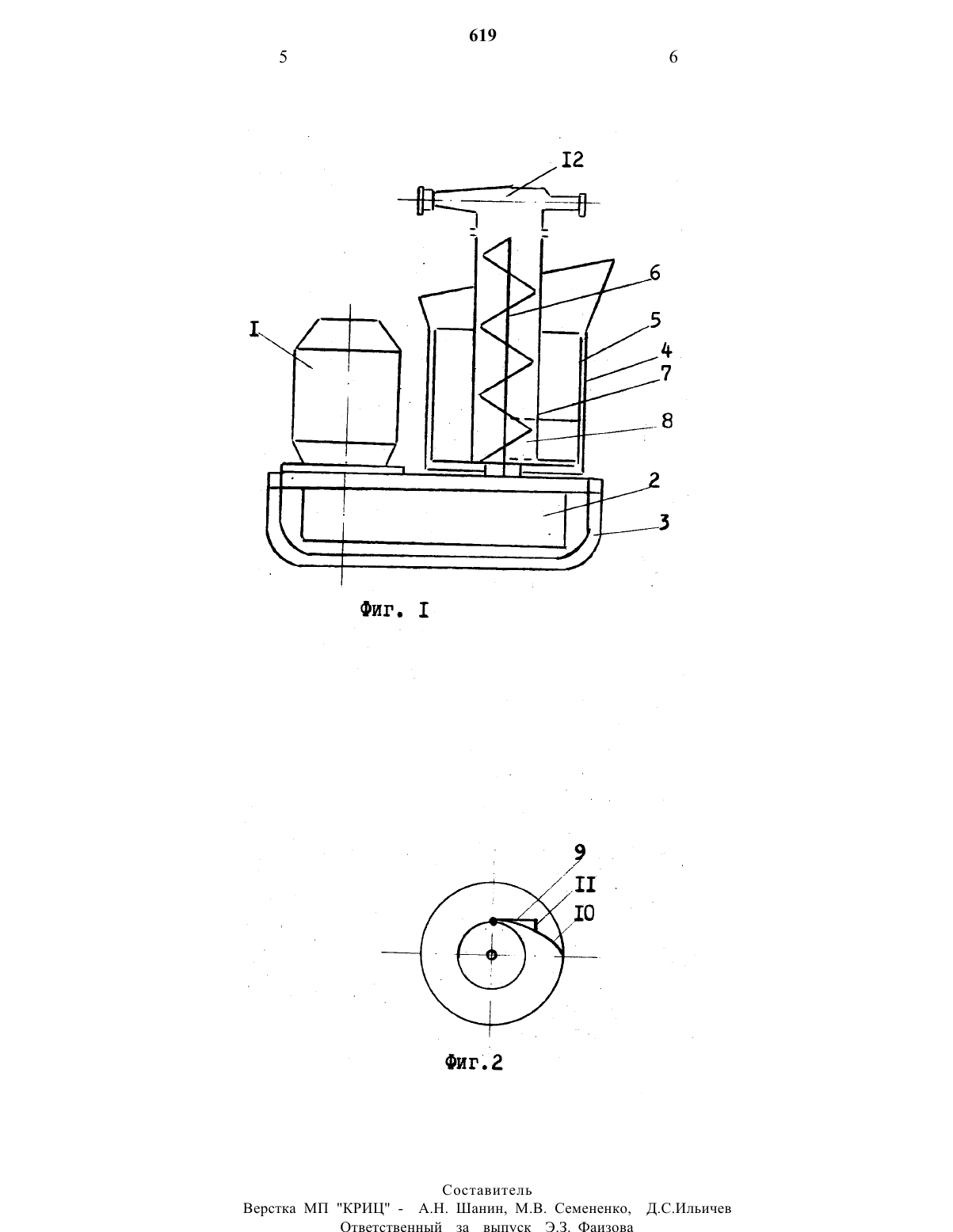

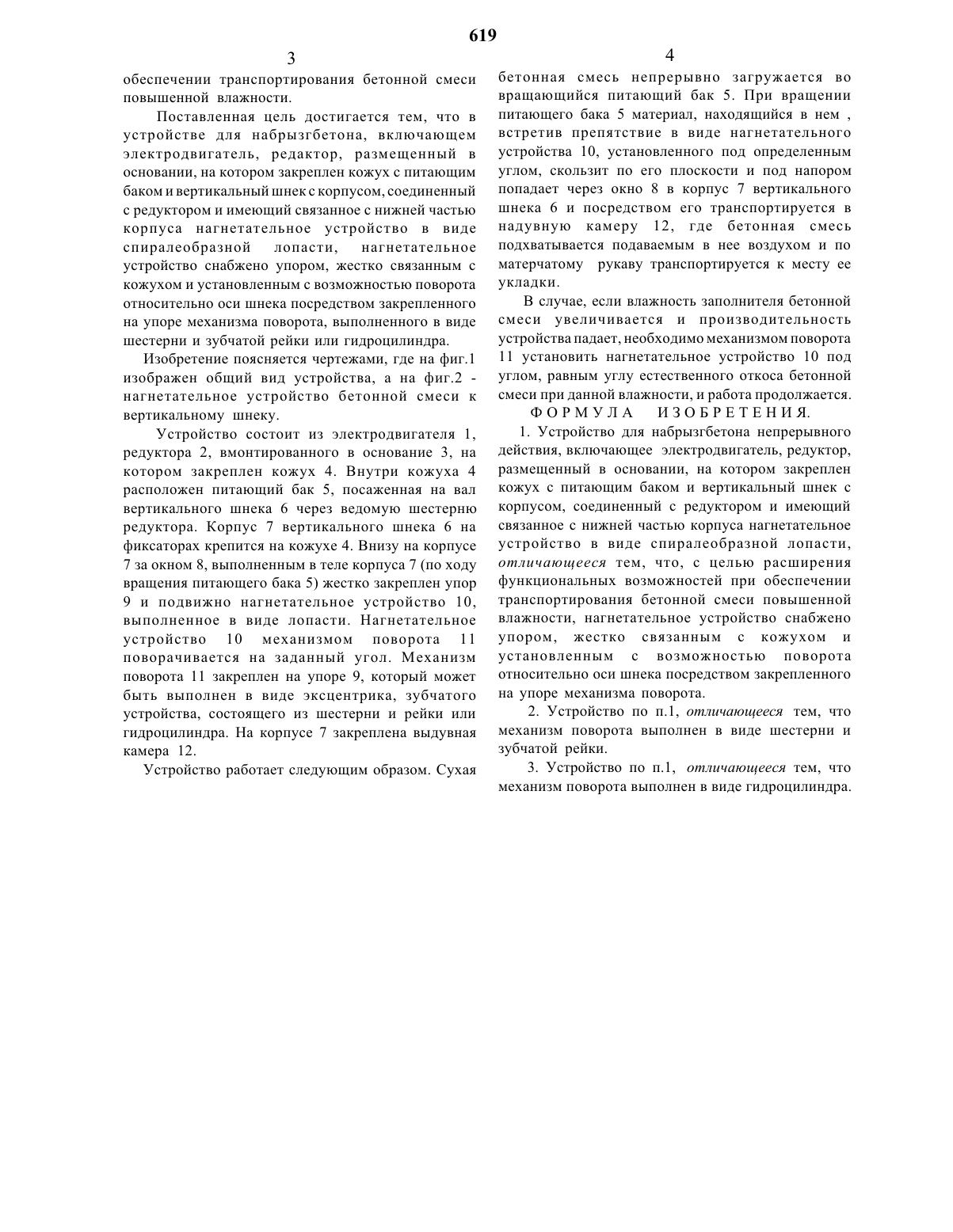

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(72) А.С.Березин, Г.Д.Лисовский, А.А.Вунукайнен,Г.П.Каменев, В.Н.Кононов, В.Е.Бахарев Восточный научно-исследовательский горнометаллургический институт цветных металлов ВНИИЦветмет(56) 1. М.М.Гелескул, Б.М.Усан-Подгорнов. Новые Шахтные крепи и Механизация их возведения. М., Высшая школа , 1980, с. 68-71. 2. Авторское свидетельство СССР М 300620,кл. Е 211 Э 11/10, 1971.(54) УСТРОЙСТВО ДЛЯ НАБРЫЗГБЕТОНА НЕПРЕРЫВНОГО ДЕЙСТВИЯ(57) Изобретение относится к горной промь 1 шленности и может быть использовано при креплении горных выработок бетоном.Цель изобретения - расширение функциональных возможностей устройства при обеспечении транспортирования бетонной смеси повышенной влажности.Устройство для набрызгбетона непрерывного действия включает электродвигатель, редуктор,размещенный в основании, на котором закреплен кожух с питающим баком И вертикальный шнек с корпусом, соединенным с редуктором и имеющий связанное с нижней частью корпуса нагнетательное устройство в виде спиралеобразной лопасти. Нагнетательное устройство снабжено упором, жестко связанным с кожухом и установленным с возможностью поворота относительно оси шнека посредством закрепленного на упоре механизма поворота. Механизм поворота может быть выполнен в виде шестерни и зубчатой рейки или в виде гидроцилиндра .Изобретение относится к горной промышленности,к устройствам крепления горных выработок бетоном.Известно устройство для набрызгбетона, в котором бетонная смесь в выдувную камеру подается с помощью барабана-дозатора, состоящего из верхнего и нижнего дисков с отверстиями, а между ними вращается дозатор барабанного типа, емкость которого поочередно совмещается с отверстиями верхнего и нижнего дисков. Через отверстие верхнего диска производится загрузка емкости дозатора, а через отверстие нижнего диска - выгрузка материала в выдувную камеру. (1)Недостатками данного устройства является сложность конструкции, а также невозможность подачи бетонной смеси с заполнителем повышенной влажности (выше 8 ). При использовании бетонной смеси с повышенной влажностью емкость дозатора барабанного типа закупоривается, и установку необходимо разбирать, чтобы прочистить ее.Известно также устройство для набрызгбетона непрерывного действия, включающее электродвигатель, редуктор, размещенный в основании, на котором закреплен кожух с питающим баком и вертикальный шнек с корпусом, соединенный с редактором и имеющий,связанное с нижней частью корпуса, нагнетательное устройство в виде спиралеобразной лопасти (2).Недостатком этого устройства является невозможность подачи бетонной смеси с заполнителем повышенной влажности (выше 8) , так как с повышением влажности бетонной смеси не происходит ее скольжение по плоскости нагнетательного устройства, поскольку оно закреплено жестко к корпусу вертикального шнека под определенным углом, например 450. Вследствие чего резко снижается производительность устройстваЦелью изобретения является расширение функциональных возможностей устройства приобеспечении транспортирования бетонной смеси повышенной влажности.Поставленная Цель достигается тем, что в устройстве для набрызгбетона, включающем электродвигатель, редактор, размещенный в основании, на котором закреплен кожух с питающим баком и вертикальный шнек с корпусом, соединенный с редуктором и имеющий связанное с нижней частью корпуса нагнетательное устройство в виде спиралеобразной лопасти, нагнетательное устройство снабжено упором, жестко связанным с кожухом и установленным с возможностью поворота относительно оси шнека посредством закрепленного на упоре механизма поворота, выполненного в виде шестерни и зубчатой рейки или гидроцилиндра.Изобретение поясняется чертежами, где на фиг.1 изображен общий вид устройства, а на фиг.2 нагнетательное устройство бетонной смеси к вертикальному шнеку.Устройство состоит из электродвигателя 1,редуктора 2, вмонтированного в основание 3, на котором закреплен кожух 4. Внутри кожуха 4 расположен питающий бак 5, посаженная на вал вертикального шнека 6 через ведомую шестерню редуктора. Корпус 7 вертикального шнека 6 на фиксаторах крепится на кожухе 4. Внизу на корпусе 7 за окном 8, выполненным в теле корпуса 7 (по ходу вращения питающего бака 5) жестко закреплен упор 9 и подвижно нагнетательное устройство 10,выполненное в виде лопасти. Нагнетательное устройство 10 механизмом поворота 11 поворачивается на заданный угол. Механизм поворота 11 закреплен на упоре 9, который может быть выполнен в виде эксцентрика, зубчатого устройства, состоящего из шестерни и рейки или гидроцилиндра. На корпусе 7 закреплена выдувная камера 12.Устройство работает следующим образом. Сухаябетонная смесь непрерывно загружается во вращающийся питающий бак 5. При вращении питающего бака 5 материал, находящийся в нем ,встретив препятствие в виде нагнетательного устройства 10, установленного под определенным углом, скользит по его плоскости и под напором попадает через окно 8 в корпус 7 вертикального шнека 6 и посредством его транспортируется в надувную камеру 12, где бетонная смесь подхватывается подаваемым в нее воздухом и по матерчатому рукаву транспортируется к месту ее укладки.В случае, если влажность заполнителя бетонной смеси увеличивается и производительность устройства падает, необходимо механизмом поворота 11 установить нагнетательное устройство 10 под углом, равным углу естественного откоса бетонной смеси при данной влажности, и работа продолжается.1. Устройство для набрызгбетона непрерывного действия, включающее электродвигатель, редуктор,размещенный в основании, на котором закреплен кожух с питающим баком и вертикальный шнек с корпусом, соединенный с редуктором и имеющий связанное с нижней частью корпуса нагнетательное устройство в виде спиралеобразной лопасти,отличающееся тем, что, с Целью расширения функциональных возможностей при обеспечении транспортирования бетонной смеси повышенной влажности, нагнетательное устройство снабжено упором, жестко связанным с кожухом и установленным с возможностью поворота относительно оси шнека посредством закрепленного на упоре механизма поворота.2. Устройство по п.1, отличающееся тем, что механизм поворота выполнен в виде шестерни и зубчатой рейки.3. Устройство по п.1, отличающееся тем, что механизм поворота выполнен в виде гидроцилиндра.Составитель Верстка МП КРИЦ - А.Н. Шанин, М.В. Семененко, Д.С.ИлЬИЧев Ответственный за выпуск Э.З. Фаизова
