Устройство для статической балансировки роторов

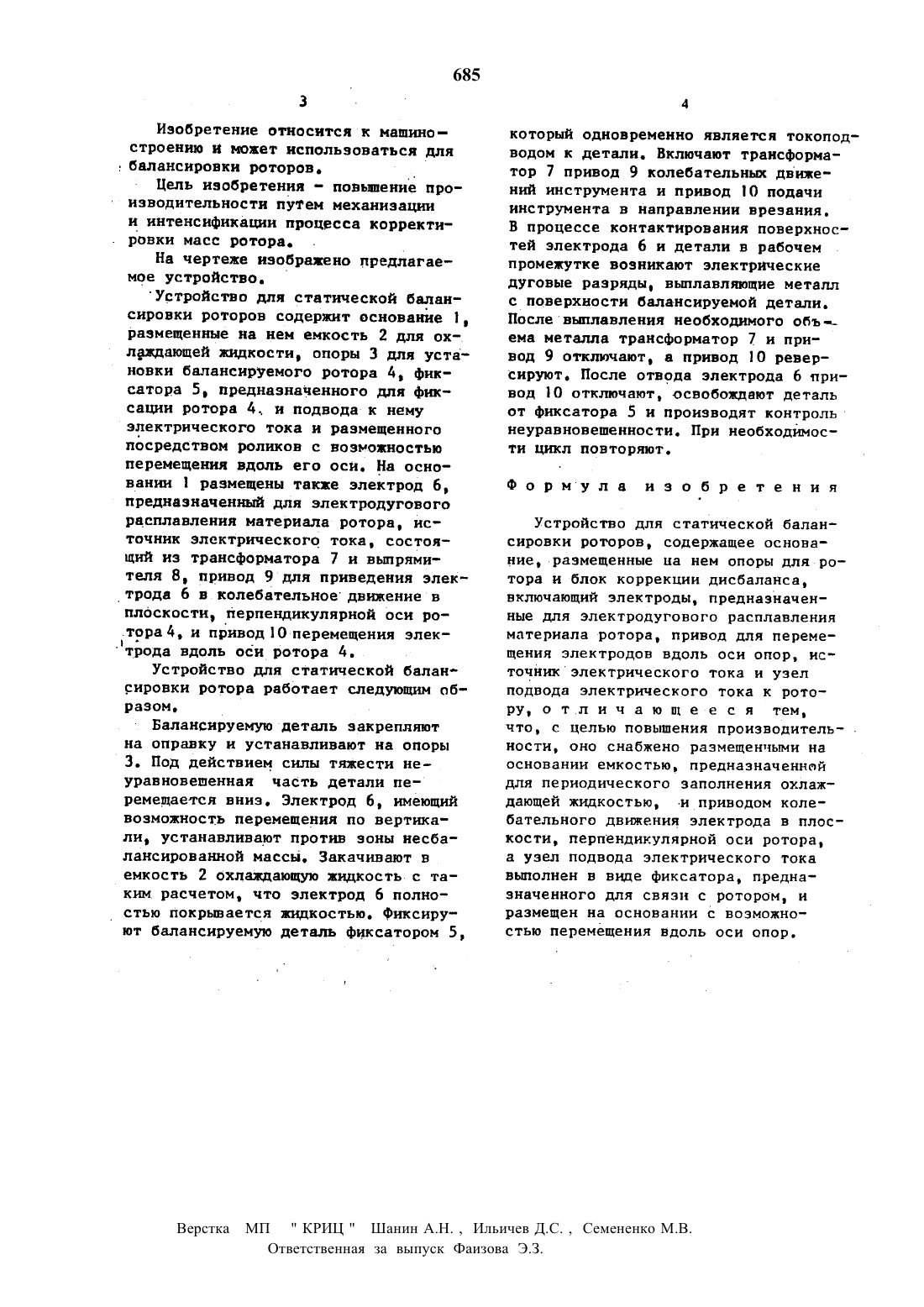

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР г 81321, кл. с он н /38, 1947.(54) Устройство для СТАТИЧЕСКОЙ БАлАнсиговки роторов(57) Изобретение относится к машино строению И может .ИСПОЛЬЗОВЗГЬСЯ для статической белансировки роторов.Цель изобретения - ловьшеннепроиэводительности путем механизации и ин 2тенсификации процесса корректировки масс ротора. для этого устройство для статической балансировки роторов,содержацее основание 1 с опорами 3 для ротора 4 н блок коррекцн дисбаланса, включающий электрод 6 для электродугового расллввлеиия материала ротора 4, снабжено приводом 9 колебаиий электрода 6 в плоскости, перпендикулярной оси ротора, и емкостью 2 для охлаждающей жидкости, способст вующей интенсификации процесса рас плавления, а Электрический ток к ротору 4 подводится посредством фиксатора 5, установленного на основании свозможностью перемещения вдоль оси ротора 4. 1 ил.Изобретение относится к машино строению и может использоваться для балансировкн роторов. еЦель изобретения - повышение производительности путем механизации и интенсификаци процесса корректировки масс ротора.на чертеже изображено предлагаемое устройство.Устройство для статической балансировки роторов содержит основание ,размещенные на нем емкость 2 для охлаждающей жидкости, опоры 3 для установки балвнсируемого ротора 6, фиксатора 5, предназначенного для фиксации ротора 4 и подвода-к нему электрического тока и размещенного посредством роликов с возможностью перемещения вдоль его оси На основани 1 размещены также электрод 6,предназначенный для электродугового расплавления материала ротора, источник электрического тока, состоящнй из трансформатора 7 и выпрямителя 8, привод 9 для приведения элек трода 6 в колебательное двнение в плоскости, перпендикулярной оси роторадц и привод 10 перемещения электрода вдоль осн ротора 4.Устройство для статической балансировки ротора работает следующим образом.Баланснруемую деталь закрепляют на оправку и устанавливают на опоры 3. под действием силы тяести неуравновешенная часть детали перемещается вниз. Электрод 6, имеющий возможность перемещения по вертиали, устанавливают против зоны несбалансированной массы. Закачивают в емкость 2 охлаждающую жидкость с та еки расчетом, что электрод 6 полностью покрывается жидкостью. Фиксируют балансируемую деталь фиксатором 5, Верстка МПкоторый одновременно является токоподводом к детали. Включают трансформатор 7 привод 9 колебательнык двинений инструмента и привод 0 подачи инструмента в направлении врезания.В процессе контактирования поверхностей электрода 6 и детали в рабочем промежутке возникают электрические дуговые разряды, выщлавляющие металл с поверхности балансируемой детали. После выплавления необходиото объ-ь ема металла трансформатор 7 и привод 9 отключают, а привод 10 реверсируют. После отвода электрода 6 привод 10 отключают, освобождают деталь от фиксатора 5 и производят контрольнеуравновешенности. При необходимости цикл повторяют.Устройство для статической балан сировки роторов, содержащее основание, размещенные на нем опоры для ротора и блок коррекции дисбаланса,включающий электроды, предназначенные для электродугового расплавления материала ротора, привод для перемещения электродов вдоль оси опор, источник электрического тока и узел подвода электрического тока к ротору, о тл и ч а ю щ е е с я тем,что, с целью повышения производительности, оно снабжено размещенными на основании емкостью, предназначенной для периодического заполнения охлаждающей жидкостью, -и приводом колебательного движения электрода в плоскости, перпендикулярной оси ротора,а узел подвода электрического тока выполнен в виде фиксатора, предназначенного для связи с ротором, и размещен на основании с возможностью перемещения вдоль оси опор.Ответственная за выпуск Фаизова Э.З.
