Устройство для резания металлов с подогревом в зоне резания электрическим током

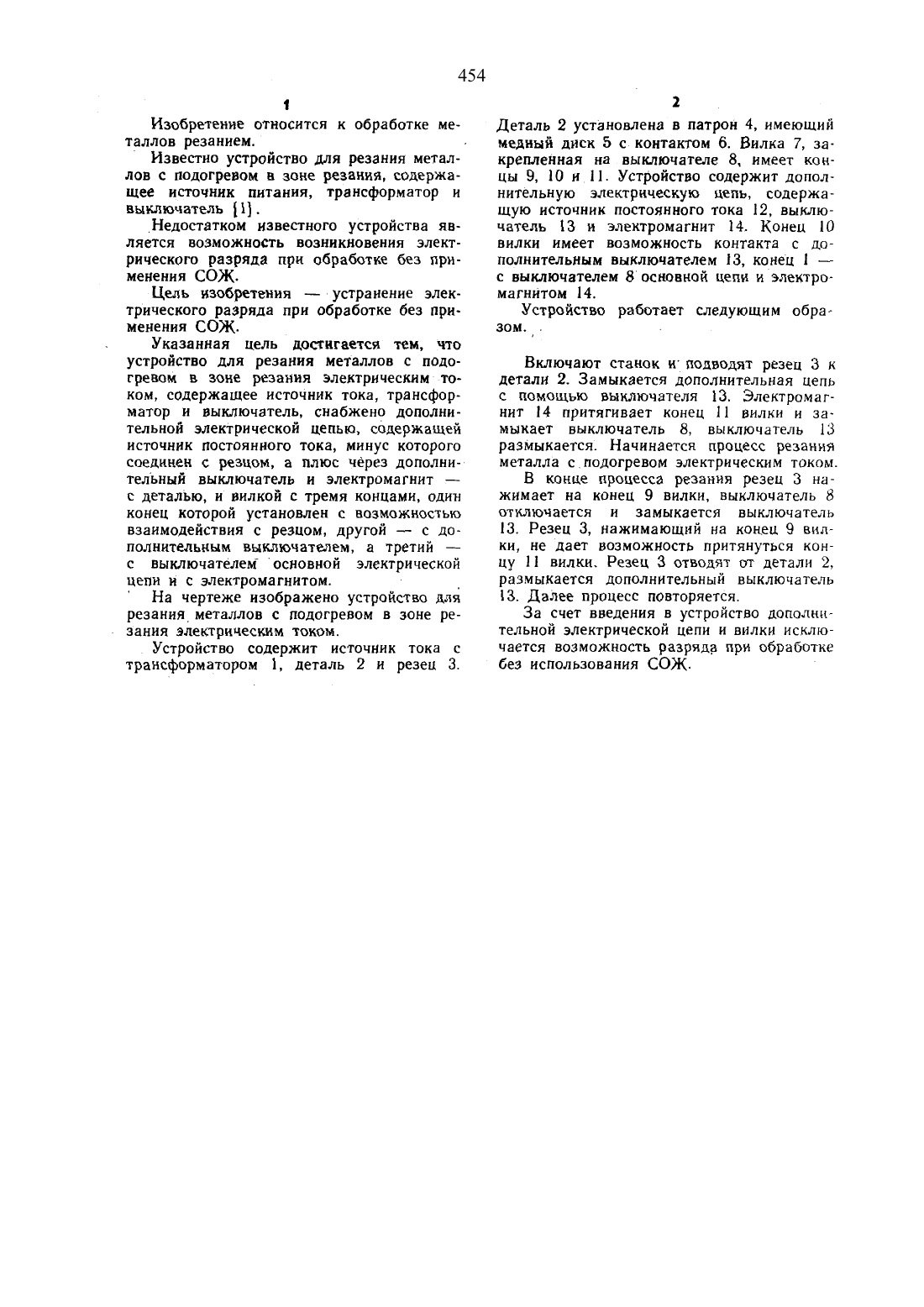

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) (57) УСТРОЙСТВО ДЛЯ РЕЗАНИЯ МЕТАЛЛОВ С ПОДОГРЕВОМ В ЗОНЕ РЕЗАНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ,содержащее источник тока, трансформатор и выключатель, отличающееся тем, что, с целью устранения электрического ризря да при обработке без применения СОЖ оно снабжено дополнительной электричес кой цепью, содержащей источник постоянного тока, минус которого соединен с рез цом, а плюс через дополнительный выключатель и электромагнит - с деталью, и вил кой с тремя концами. один конец которойустановлен с возможностью взаимодействия с резцом, другой с дополнительным выключателем, а третий с выклю чателем основной электрической цепи н с электромагнитом.Известно устройство для резания металлов с подогревом в зоне резания, содержащее источник питания, трансформатор и выключатель 1.Недостатком известного устройства является возможность возникновения электрического разряда при обработке без применения СОЖ.Цель изобретения устранение электрического разряда при обработке без применения СОЖ.Указанная цель достигается тем, что устройство для резания металлов с подогревом в зоне резания электрическим током, содержащее источник тока, трансформатор и выключатель, снабжено дополнительной электрической цепью, содержащей источник постоянного тока, минус котороготельный выключатель и электромагнит с деталью, и вилкой с тремя концами, один конец которой установлен с возможностью взаимодействия с резцом, другой с дополнительным выключателем, а третий с выключателем основной электрической цепи и с электромагнитом. - На чертеже изображено устройство для резания металлов с подогревом в зоне резания электрическим током.Устройство содержит источник тока с трансформатором 1, деталь 2 и резец З.Деталь 2 установлена в патрон 4, имеющий медный диск 5 с. контактом б. Вилка 7, закрепленная на выключателе 8, имеет концы 9, 10 и 11. Устройство содержит дополнительную электрическую цепь, содержащую источник постоянного тока 12, выключатель 13 и электромагнит 14. Конец 10 вилки имеет возможность контакта с дополнительным выключателем 13, конец 1 с выключателем 8 основной цепи и электромагнитом 14.Устройство работает следующим образом. .Включают станок и подводят резец 3 к детали 2. Замыкается дополнительная цепь с помощью выключателя 13. Электромагнит 14 притягивает конец 11 вилки и замыкает выключатель 8, выключатель 13 размыкается. Начинается процесс резанияМЕТЗЛЛЭ СДПОДОЦЭСВОМ ЭЛЕКТРИЧЕСКИМ ТОКОМ.В конце процесса резания резец 3 нажимает на конец 9 вилки, выключатель 8 отключается и замыкается выключатель 13. Резец 3, нажимающий на конец 9 вилки, не дает возможность притянуться концу 11 вилки. Резец 3 отводят от детали 2,размыкается дополнительный выключатель 13. Далее процесс повторяется.За счет введения в устройство дополнительной электрической цепн и вилки исключается возможность разряда при обработке без использования СОЖ.
