Устройство для обработки семенного материала

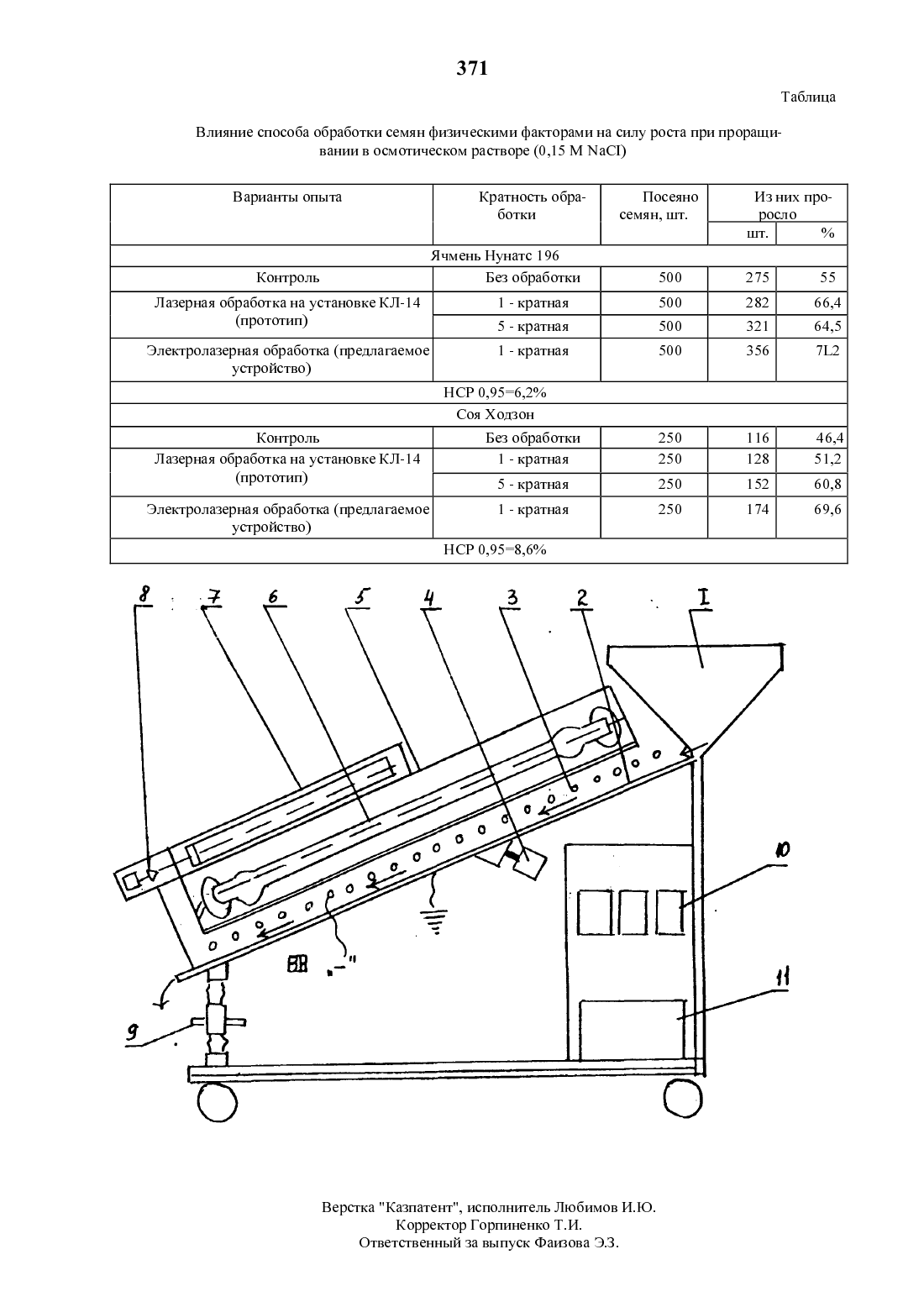

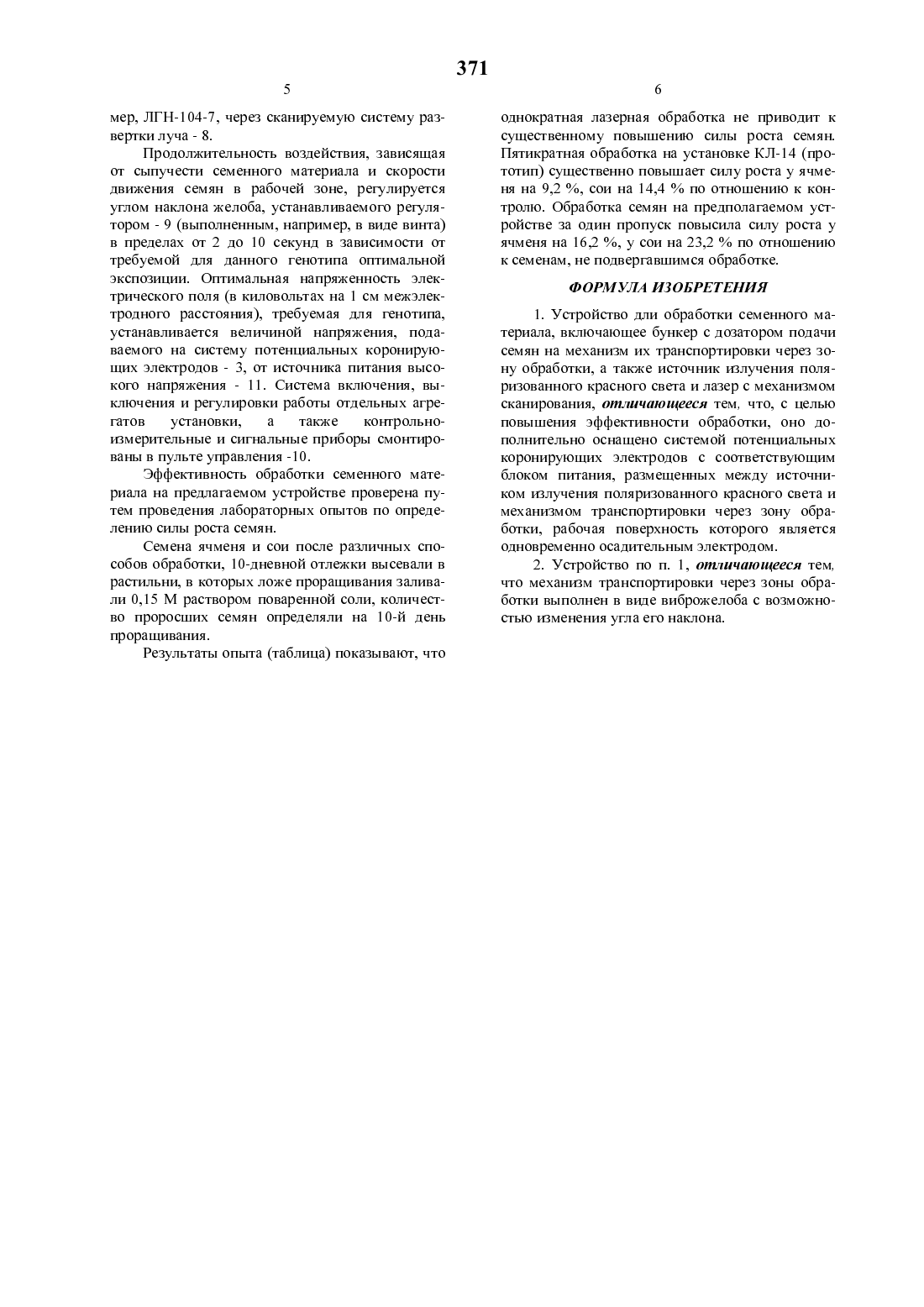

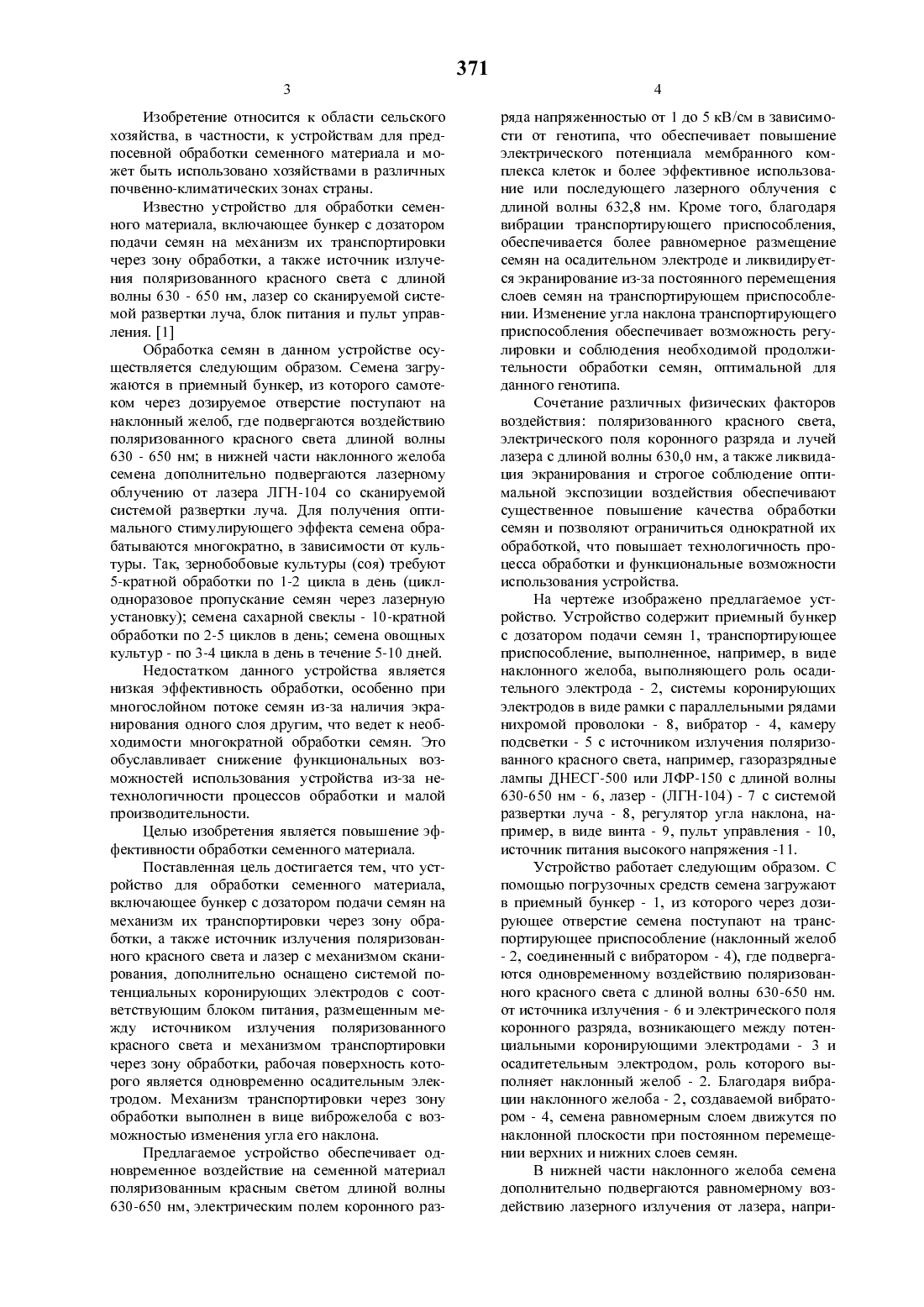

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский государственный национальный университет(56) Техническое описание лазерной установки КЛ-14, 1989(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ СЕМЕННОГО МАТЕРИАЛА(57) Изобретение относится к области сельского хозяйства, в частности, к устройствам для предпосевной обработки семенного материала и может быть использовано хозяйствами в различных почвенно-климатических зонах страны.Цель изобретения - повышение эффективно сти обработки.Устройство для обработки семенного материала включает бункер с дозатором подачи семян на механизм их транспортировки через зону обработки, а также источник излучения поляризованного красного света и лазер с механизмом сканирования. Дополнительно оно оснащено системой потенЦиальных коронирующих электродов с соответствующим блоком питания, размещенных между источником излучения поляризованного красного света и механизмом транспортировки через зоны обработки, рабочая поверхность которого является одновременно осадительным электродом. Механизм транспортировки через зону обработки выполнен в виде виброжелоба с возможностью изменения угла его наклона.Изобретение относится к области сельского хозяйства, в частности, к устройствам для предпосевной обработки семенного материала и может быть использовано хозяйствами в различных почвенно-климатических зонах страны.Известно устройство для обработки семенного материала, включающее бункер с дозатором подачи семян на механизм их транспортировки через зону обработки, а также источник излучения поляризованного красного света с длиной волны 630 - 650 нм, лазер со сканируемой системой развертки луча, блок питания и пульт управления. 1Обработка семян в данном устройстве осуществляется следующим образом. Семена загружаются в приемный бункер, из которого самотеком через дозируемое отверстие поступают на наклонный желоб, где подвергаются воздействию поляризованного красного света длиной волны 630 - 650 нм в нижней части наклонного желоба семена Дополнительно подвергаются лазерному облучению от лазера ЛГ Н-104 со сканируемой системой развертки луча. Для получения оптимального стимулирующего эффекта семена обрабатываются многократно, в зависимости от культуры. Так, зернобобовые культуры (соя) требуют 5-кратной обработки по 1-2 цикла в день (циклодноразовое пропускание семян через лазерную установку) семена сахарной свеклы - 10-кратной обработки по 2-5 циклов в день семена овощных культур - по 3-4 цикла в День в течение 5-10 Дней.Недостатком Данного устройства является низкая эффективность обработки, особенно при многослойном потоке семян из-за наличия экранирования одного слоя Другим, что ведет к необходимости многократной обработки семян. Это обуславливает снижение функциональных возможностей использования устройства из-за нетехнологичности процессов обработки и малой производительности.Целью изобретения является повыщение эффективности обработки семенного материала.Поставленная цель Достигается тем, что устройство для обработки семенного материала,включающее бункер с дозатором подачи семян на механизм их транспортировки через зону обработки, а также источник излучения поляризованного красного света и лазер с механизмом сканирования, Дополнительно оснащено системой потенциальных коронирующих электродов с соответствующим блоком питания, размещенным между источником излучения поляризованного красного света и механизмом транспортировки через зону обработки, рабочая поверхность которого является одновременно осадительным электродом. Механизм транспортировки через зону обработки выполнен в вице виброжелоба с возможностью изменения угла его наклона.Предлагаемое устройство обеспечивает одновременное воздействие на семенной материал поляризованным красным светом длиной волны 630-650 нм, электрическим полем коронного раз 371ряда напряженностью от 1 до 5 кВ/см в зависимости от генотипа, что обеспечивает повыщение электрического потенциала мембранного комплекса клеток и более эффективное использование или последующего лазерного облучения с длиной волны 632,8 нм. Кроме того, благодаря вибрации транспортирующего приспособления,обеспечивается более равномерное размещение семян на осадительном электроде и ликвидируется экранирование из-за постоянного перемещения слоев семян на транспортирующем приспособлении. Изменение угла наклона транспортирующего приспособления обеспечивает возможность регулировки и соблюдения необходимой продолжительности обработки семян, оптимальной для Данного генотипа.Сочетание различных физических факторов воздействия поляризованного красного света,электрического поля коронного разряда и лучей лазера с длиной волны 630,0 нм, а также ликвидация экранирования и строгое соблюдение оптимальной экспозиции воздействия обеспечивают существенное повыщение качества обработки семян и позволяют ограничиться однократной их обработкой, что повыщает технологичность процесса обработки и функциональные возможности использования устройства.На чертеже изображено предлагаемое устройство. Устройство содержит приемный бункер с дозатором подачи семян 1, транспортирующее приспособление, выполненное, например, в виде наклонного желоба, выполняющего роль осадительного электрода - 2, системы коронирующих электродов в виде рамки с параллельными рядами нихромой проволоки - 8, вибратор - 4, камеру подсветки - 5 с источником излучения поляризованного красного света, например, газоразрядные лампы ДНЕСГ-500 или ЛФР-150 с длиной волны 630-650 нм - 6, лазер - (ЛГН-104) - 7 с системой развертки луча - 8, регулятор угла наклона, например, в виде винта - 9, пульт управления - 10,источник питания высокого напряжения -11.Устройство работает следующим образом. С помощью погрузочных средств семена загружают в приемный бункер - 1, из которого через дозирующее отверстие семена поступают на транспортирующее приспособление (наклонный желоб- 2, соединенный с вибратором - 4), где подвергаются одновременному воздействию поляризованного красного света с длиной волны 630-650 нм. от источника излучения - 6 и электрического поля коронного разряда, возникающего между потенциальными коронирующими электродами - 3 и осадитетельным электродом, роль которого выполняет наклонный желоб - 2. Благодаря вибрации наклонного желоба - 2, создаваемой вибратором - 4, семена равномерным слоем Движутся по наклонной плоскости при постоянном перемещении верхних и нижних слоев семян.В нижней части наклонного желоба семена Дополнительно подвергаются равномерному воздействию лазерного излучения от лазера, напри 5мер, ЛГН-104-7, через сканируемую систему развертки луча - 8.Продолжительность воздействия, зависящая от сыпучести семенного материала и скорости движения семян в рабочей зоне, регулируется углом наклона желоба, устанавливаемого регулятором - 9 (выполненным, например, в виде винта) в пределах от 2 до 10 секунд в зависимости от требуемой для данного генотипа оптимальной экспозиции. Оптимальная напряженность электрического поля (в киловольтах на 1 см межэлектродного расстояния), требуемая для генотипа,устанавливается величиной напряжения, подаваемого на систему потенциальных коронирующих электродов - 3, от источника питания высокого напряжения - 11. Система включения, выключения и регулировки работы отдельных агрегатов установки, а также контрольноизмерительные и сигнальные приборы смонтированы в пульте управления -10.Эффективность обработки семенного материала на предлагаемом устройстве проверена путем проведения лабораторных опытов по определению силы роста семян.Семена ячменя и сои после различных способов обработки, 10-дневной отлежки высевали в растильни, в которых ложе проращивания заливали 0,15 М раствором поваренной соли, количество проросших семян определяли на 10-й день проращивания.однократная лазерная обработка не приводит к существенному повышению силы роста семян. Пятикратная обработка на установке КЛ-14 (прототип) существенно повыщает силу роста у ячменя на 9,2 , сои на 14,4 по отнощению к контролю. Обработка семян на предполагаемом устройстве за один пропуск повысила силу роста у ячменя на 16,2 , у сои на 23,2 по отнощению к семенам, не подвергавщимся обработке.1. Устройство дли обработки семенного материала, включающее бункер с дозатором подачи семян на механизм их транспортировки через зону обработки, а также источник излучения поляризованного красного света и лазер с механизмом сканирования, отличающееся тем, что, с Целью повыщения эффективности обработки, оно дополнительно оснащено системой потенциальных коронирующих электродов с соответствующим блоком питания, размещенных между источником излучения поляризованного красного света и механизмом транспортировки через зону обработки, рабочая поверхность которого является одновременно осадительным электродом.2. Устройство по п. 1, отличающееся тем,что механизм транспортировки через зоны обработки выполнен в виде виброжелоба с возможностью изменения угла его наклона.Влияние способа обработки семян физическими факторами на силу роста при проращивании в осмотическом растворе (0,15 М МаСТ)Контроль Без обработки 500 275 55 Лазерная обработка на установке КЛ-14 1 - кратная(ПРОТОТИП) 5 - кратная 500 321 64,5 Электролазерная обработка (предлагаемое 1 - кратная 500 356 712 устройство) НСР 0,956,2 Соя Ходзон Контроль Без обработки 250 1 16 46,4 Лазерная обработка на установке КЛ-14 1 - кратная 250 128 51,2Ответственный за выпуск Фаизова Э.3.
