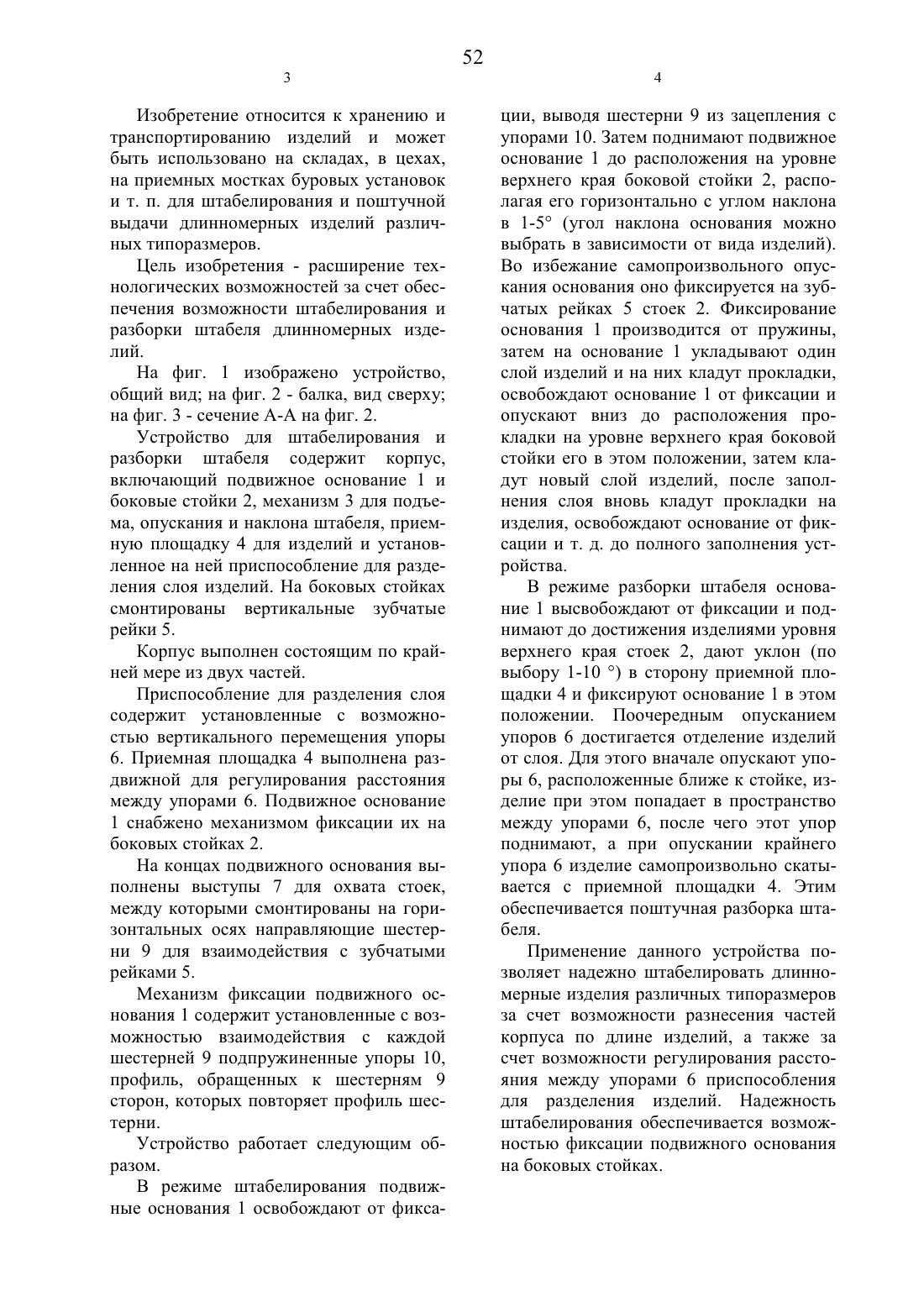

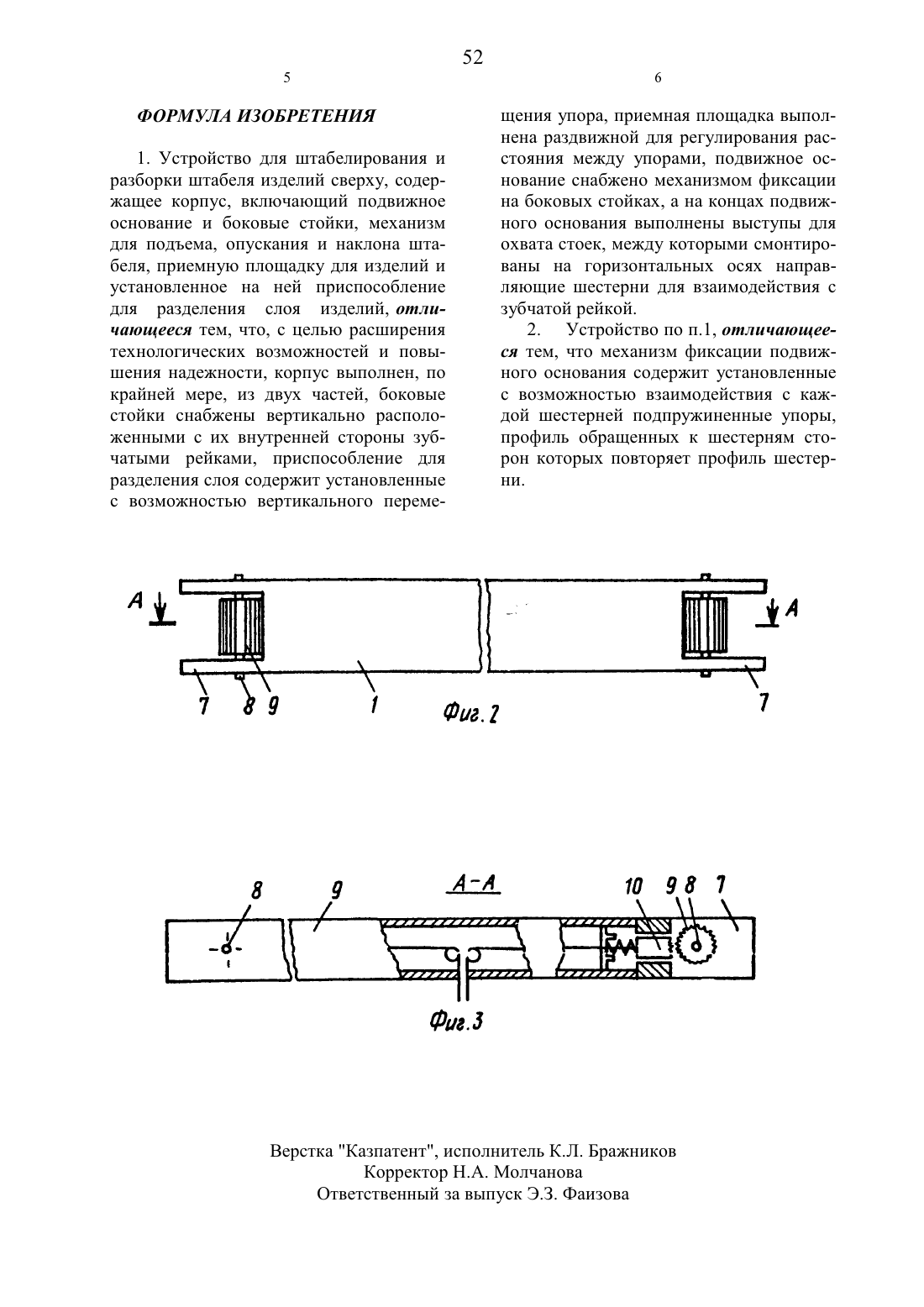

(56) Патент США Не 4106635, кл. В 65 С 59/О 2,1978(54) УСТРОЙСТВО ДЛЯ ШТАБЕЛИ РОВАНИЯ И РАЗБОРКИ ШТА БЕЛЯ ИЗДЕЛИЙ СВЕРХУ(57) Изобретение относится К хранению И транспортированию изделий и может быть использовано на складах, в цехах,на приемных мостках буровых установок и т.п. для штабелирования и разборки штабеля длинномерных изделий различных типоразмеров.Цель изобретения - расширение технологических возможностей и повышение надежности. Устройство содержит состоящий, по крайней мере, из двух частей корпус, содержащий подвижное основание 1, установленное с возможностью перемещения по боковым стойкам 2 и фиксации в определенном положении с помощью механизма фиксации. Приемная площадка 4 выполнена раздвижной для регулирования расстояния между упорами 6. На концах образования смонтированы шестерни, а на боковых стойках - зубчатые рейки 5, а механизм фиксации основания 1 на боковых стойках 2 содержит подпружиненные упоры.Изобретение относится к хранению И транспортированию Изделий И может быть Использовано на складах, в цехах,на приемных мостках буровых установок И т. п. для штабелирования И поштучной выдачи длинномерных изделий различных типоразмеров.Цель изобретения - расширение технологических возможностей за счет обеспечения возможности штабелирования И разборки штабеля длИнномернь 1 х изделий.На фиг. 1 изображено устройство,общий вид на фиг. 2 - балка, вид сверху на фиг. 3 - сечение А-А на фиг. 2.Устройство для штабелирования И разборки штабеля содержит корпус,включающий подвижное основание 1 И боковые стойки 2, механизм 3 для подъема, опускания И наклона штабеля, приемную площадку 4 для Изделий И установленное на ней приспособление для разделения слоя изделий. На боковых стойках смонтированы вертикальные зубчатые рейки 5.Корпус выполнен состоящим по крайней мере из двух частей.Приспособление для разделения слоя содержит установленные с возможностью вертикального перемещения упоры 6. Приемная площадка 4 выполнена раздвижной для регулирования расстояния между упорами 6. Подвижное основание 1 снабжено механизмом фиксации их на боковых стойках 2.На концах подвижного основания выполнены выступы 7 для охвата стоек,между которыми смонтированы на горизонтальных осях направляющие шестерни 9 для взаимодействия с зубчатыми рейками 5.Механизм фиксации подвижного основания 1 содержит установленные с возможностью взаимодействия с каждой шестерней 9 подпружиненные упоры 10,профиль, обращенных к шестерням 9 сторон, которых повторяет профиль шестерни.Устройство работает следующим образом.В режиме штабелирования подвижные основания 1 освобождают от фикса 52ции, выводя шестерни 9 из зацепления с упорами 10. Затем поднимают подвижное основание 1 до расположения на уровне верхнего края боковой стойки 2, располагая его горизонтально с углом наклона в 1-5 (угол наклона основания можно выбрать в зависимости от вида изделий). Во избежание самопроизвольного опускания основания оно фиксируется на зубчатых рейках 5 стоек 2. Фиксирование основания 1 производится от пружины,затем на основание 1 укладывают один слой Изделий И на них кладут прокладки,освобождают основание 1 от фиксации И опускают вниз до расположения прокладки на уровне верхнего края боковой стойки его в этом положении, затем кладут новый слой изделий, после заполнения слоя вновь кладут прокладки на изделия, освобождают основание от фиксации И т. д. до полного заполнения устройства.В режиме разборки штабеля основание 1 высвобождают от фиксации И поднимают до достижения изделиями уровня верхнего края стоек 2, дают уклон (по выбору 1-10 ) в сторону приемной площадки 4 И фиксируют основание 1 в этом положении. Поочередным опусканием упоров 6 достигается отделение изделий от слоя. Для этого вначале опускают упорЬ 1 6, расположенные ближе к стойке, изделие при этом попадает в пространство между упорами 6, после чего этот упор поднимают, а при опускании крайнего упора 6 Изделие самопроизвольно скатывается с приемной площадки 4. Этим обеспечивается поштучная разборка штабеля.Применение данного устройства позволяет надежно штабелировать длинномерные Изделия различных типоразмеров за счет возможности разнесения частей корпуса по длине изделий, а также за счет возможности регулирования расстояния между упорами 6 приспособления для разделения Изделий. Надежность штабелирования обеспечивается возможностью фиксации подвижного основания на боковых стойках.1. Устройство для штабелирования И разборки штабеля изделий сверху, содержащее корпус, включающий подвижное основание и боковые стойки, механизм для подъема, опускания и наклона штабеля, приемную площадку для изделий и установленное на ней приспособление для разделения слоя изделий, отличающееся тем, что, с целью расширения технологических возможностей и повЬ 1 шения надежности, корпус выполнен, по крайней мере, из двух частей, боковые стойки снабжены вертикально расположенными с их внутренней стороны зубчатыми рейками, приспособление для разделения слоя содержит установленные с возможностью вертикального переме ч.Щения упора, приемная площадка вЬ 1 полнена раздвижной для регулирования расстояния между упорами, подвижное основание снабжено механизмом фиксации на боковых стойках, а на концах подвижного основания выполнены выступы для охвата стоек, между которыми смонтированы на горизонтальных осях направляющие шестерни для взаимодействия с зубчатой рейкой.2. Устройство по п.1, отличающееся тем, что механизм фиксации подвижного основания содержит установленные с возможностью взаимодействия с каждой шестерней подпружиненные упоры,профиль обращенных к шестерням сторон которых повторяет профиль шестерни.Верстка Казпатент, исполнитель К.Л. Бражников Корректор Н.А. Молчанова Ответственный за выпуск Э.3. Фаизова
