Способ обжига минерального сырья

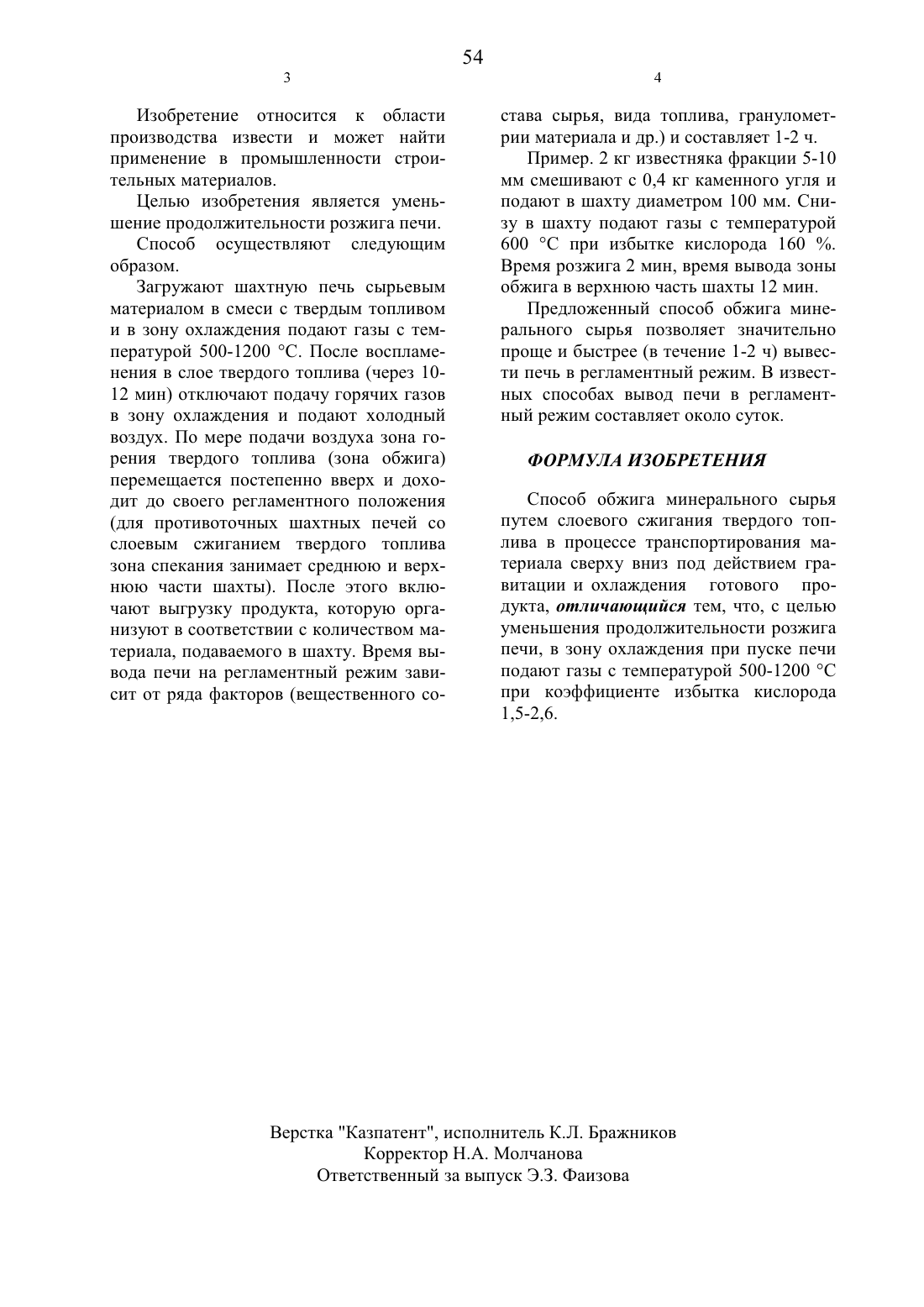

(56) Ходоров Е.И. Печи цементной про мышленности. Ленинград, 1968, с.17.(54) СПОСОБ ОБЖИГА МИНЕРАЛЬНОГО СЬТРЬЯ(57) Изобретение относится к области производства извести и может найти применение в промышленности строитель ных материалов. Целью изобретения является уменьшение продолжительности розжига печи. Известняк смешивают с каменным углем и подают в шахту диаметром 100 мм. Снизу в шахту в зону охлаждения подают газь 1 с температурой 600 С при избытке кислорода 160 . Время розжига 2 мин, время вывода зоны обжига в верхнюю Часть -12 мин. Выводпечи в регламентный режим составляет 1-2 Ч.Изобретение относится К области производства извести и может найти применение в промышленности строительных материалов.Целью Изобретения является уменьшение продолжительности розжига печи.Способ осуществляют следующим образом.Загружают шахтную печь сырьевым материалом в смеси с твердым топливом и в зону охлаждения подают газы с температурой 500-1200 С. После воспламенения в слое твердого топлива (через 1012 мин) отключают подачу горячих газов в зону охлаждения и подают холодный воздух. По мере подачи воздуха зона горения твердого топлива (зона обжига) перемещается постепенно вверх и доходит до своего регламентного положения(для противоточных шахтных печей со слоевым сжиганием твердого топлива зона спекания занимает среднюю и верхнюю части шахты). После этого включают выгрузку продукта, которую организуют в соответствии с количеством материала, подаваемого в шахту. Время вь 1 вода печи на регламентный режим зависит от ряда факторов (вещественного со 54Пример. 2 кг известняка фракции 5-10 мм смешивают с 0,4 кг каменного угля и подают в шахту диаметром 100 мм. Снизу в шахту подают газы с температурой 600 С при избытке кислорода 160 . Время розжига 2 мин, время вывода зоны обжига в верхнюю часть шахты 12 мин.Предложенный способ обжига минерального сырья позволяет значительно проще и быстрее (в течение 1-2 ч) вывести печь в регламентный режим. В известных способах вывод печи в регламентный режим составляет около суток.Способ обжига минерального сырья путем слоевого сжигания твердого топлива в процессе транспортирования материала сверху вниз под действием гравитации и охлаждения готового продукта, отличающийся тем, что, с целью уменьшения продолжительности розжига печи, в зону охлаждения при пуске печи подают газы с температурой 500-1200 Спри коэффициенте избытка кислорода 15-2,6.Верстка Казпатент, исполнитель К.Л. Бражников Корректор Н.А. Молчанова Ответственный за выпуск ЭЗ. Фаизова
