Устройство для очистки труб
Номер патента: 251
Опубликовано: 30.12.1993
Авторы: Кусаиынов Каппас Кусаиынович, Бектурганов Жаналы Султанович
Формула / Реферат
УСТРОЙСТВО ДЛЯ ОЧИСТКИ ТРУБ, содержащее источник импульсного тока и электроды, соединенные кабелем с выходом источника импульсного тока, отличающееся тем, что, с целью упрощения конструкции и повышения удобства эксплуатации, один электрод выполнен в виде оголенной части жилы кабеля, соединенной с положительным выходом источника импульсного тока, а его отрицательный выход соединен с очищаемой от загрязнения трубой, которая выполняет роль второго электрода.
Текст

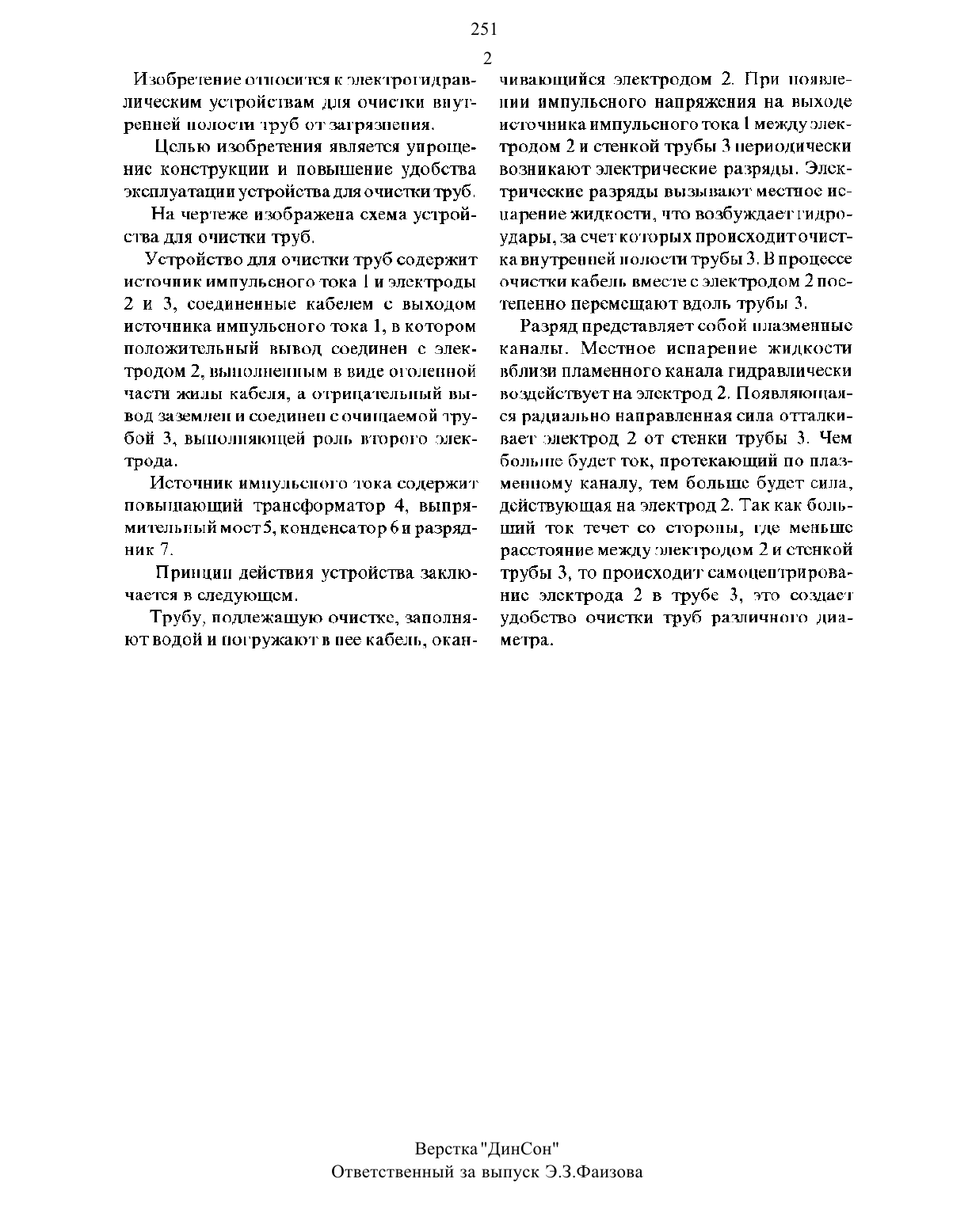

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54)(57) УСТРОЙСТВО для очистки ТРУБ, содержащее источник импульсного тока И электроды, соединенные кабелем свыходом источника импульсного тока,отличающееся тем, что, с целью упрощения конструкции и повышения удобства эксплуатации, один электрод выполнен в виде оголенной части жилы кабеля, соединенной с положительным выходом источника импульсного тока, а его отрицательный выход соединен с очищаемой от загрязнения трубой,которая выполняет роль второго электрода.Изобретение относится к лекр)1 идравлическим устройствам для очистки внутренней полости труб от загрязнения.Целью изобретения является упрощение конструкции и повышение удобства эксплуатации устройства для очистки труб.На чертеже изображена схема устройства для очистки труб.Устройство для очистки труб содержит источник импульсного -тока 1 и электроды 2 и 3, соединенные кабелем с выходом источника импульсного тока 1, в котором положительный вывод соединен с электродоэм 2, вьлполпенньтм в виде оголенной части жилы кабеля, а отрипательпьцй вывод заземлен и соединен с очищаемой трубой 3, выиолнятощей роль второго электрода.Источник импульсного тока содержит повышающий трансформатор 4, выпрямительный моет 5, конденсатор 6 и разрядник 7.Принцип действия устройства заключается в следующем.чивающийся электродом 2. При появлении импульсного напряжения на иыхолде источника импульсного тока 1 междуолектродом 2 и стенкой трубы 3 периодически возникают электрические разряды. Электрические разряды вызывакгг местное нснарение жидкости, что возбуждаетгидроудары, за счет которых происходит очистка внутренней полости трубы 3. В процессе ОЧИСТКИ кабель ВМЕСТЕ С ЭЛКТРОДОМ 2 ПОСгепеино персмещактт вдоль трубы 3.Разряд представляет собой плазменные каналы. Местное испарение жидкости вблизи пламенного канала гидравлически вогщействует на электрод 2. появляющаяся радиально направленная сила отталкивает электрод 2 от стенки трубы 3. Чем больше будет ток, протекающий по плазменному каналу, тем больше будет сила,действующая на Электрод 2. Так как больШИЙ ТОК ТЧВТ СО СЧОРОНЬ, ГД МВНЬШС расстояние между электродом 2 и стенкой трубы 3, то происходит самопентрирование электрода 2 в трубе 3 это ссоздает удобство очистки труб различного диаметра.Верстка ДИнСон Ответственный за выпуск Э.З.ФаИ 3 ова
МПК / Метки
МПК: B08B 9/04
Метки: очистки, устройство, труб
