Устройство для подачи шихто-кислородной смеси в печь

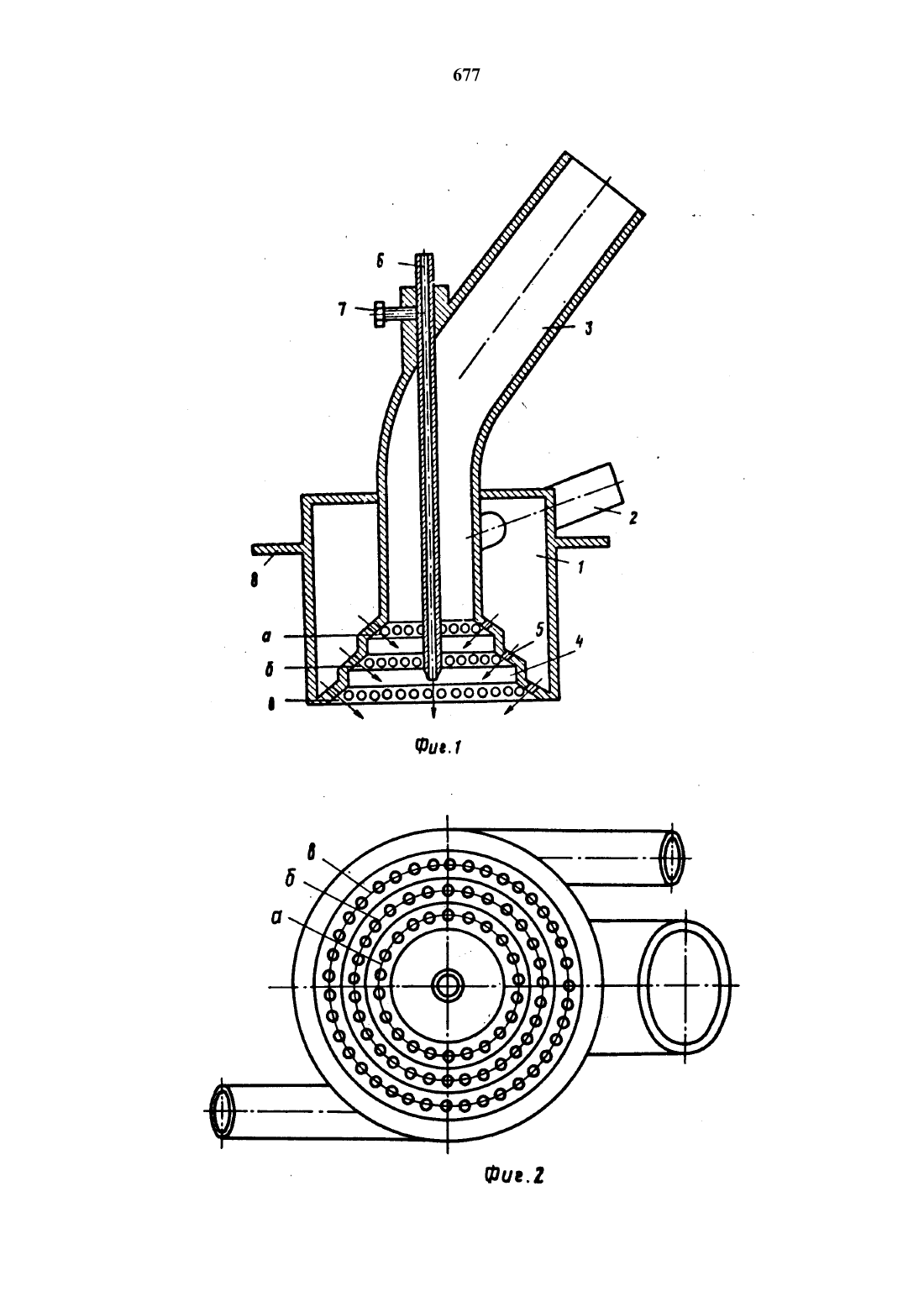

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научноисследова тельский горнометаллургнческнй институт цветных металлов(54) уститство для ПОДАЧИ имхтошслородной СМЕСИ в ПЕЧЬ(57) Устройство для подачи шихтокислородной смеси в печь предназна ЧВНО ДЛЯ ИСПОПЬЗОВЗННЯ В ЦВЕТНОЙ мс таллургии в частности в устройствах для подачи шихте-кислородной смесив металлургические печи, работающие по принципу плавки сульфидного сырьяво взвешенном состоянии. Цель изобре тения - повьпление извлечения металла н производительности и сокращение пылевыноса. Устройство содержит корпус 1, загрузочный патрубок 3, боковые каналы 2 для Подвода кислорода снабжено соплом 6 для подачи кнпло рода, расположенным по центральной оси устройства, загрузочный патрубок со стороны плавильной камеры выпалиен с коническим ступенчатым раструт бон 4, большее основание которого жестко соединено с корпусом устронстт на, на ступенях коцнаеского раструоа 4 по окружности равномерно выполнены отверстия 5, оси которых наклоненыотносительно конической поверхностив одну сторону, а боковые каналы 2 расположены тангенцнально, Создание многоступенчатого кислородного Ьнхт ря,способного насытить кислородом шихту способствует интенсивному прое цессу десульфурапин повышению пени усвоения кислорода, улучшению условий ассимиляции расплавом флюсов и пылевых фракций рудных составляющих шихты, что приводит к повышению ППОИЗВОДИТЭЛЬНКУСТЪ П (ГРППН НЭППО чення металлов и к сокращению пыле уноса. 3 ил.Изобретение относится к цветной металлургии, в частности к устройствам для подачи шикто-кислородной смеси н металлургические печи, работающие по принципу плавки сульфидного сырья во взвешенном состоянии.Цель изобретения - повышение извлечения металла, увеличение производительности печи и сокращение пылевыноса.На фиг.1 изображено устройство р разрезе на фиг.2 - то же, вид со стороны раструба на фиг.3 показана векторная диаграмма направления кислородных струй раздельно ступеней а,6, н. Устройство содержит корпус расширителя 1 с подводящии кислород (воздух) двумя каналами 2, загрузочный шмхтовьй патрубок 3 с расширяющимся многоступенчатым раструбом 4 и наклонными многоярусными отверстиями 5,сопло 6 для подачи кислорода, расположенное по центральной оси устройства с фиксирующим стопором 7 и опорный фланец 8.Подводящие кислород два канала 2 с целью создания равномерного давления с расширителем прнсоединены 1 корпусу тангенцнально.Раструб 4 выполнен многоступенчатым (в нашем случае трехступенчатым а, б, в) с равномерно расположенными по образующей конуса на каждой ступени отверстиями 5, геометрические оси которых наклонены к конической поверхности раструба, но не пересекаются между собой, а образуют в пространстве перекрещнвающиеся струн. В результате совокупного действия этих струй получается многоступенчатый кислородный циклон.Устройство работает следующим образом. АШихта по загрузочному патрубку 3 от дозирующего устройства подается враструб 4, кислород, подаваемый В расширитель 1 через отверстия (сопла) 5 мелкими струями, вонзается н столб шихты, раскручивая и раскрывая факел у самого устья раструба создавая многоступенчатый перевернутый шихтокислородный вихрь. сопло 6 предназначено для заполнения кислородом центральной части факела, где образуется область пониженного давления при искусственно созданном боковыми соплами циклонном эффекте. В результате центральной подачи кислорода вфакел получается равномерное насыщение кислородом всего объема факела, что способствует интенсивному процессу десульфурацин, повьшение степени усвоения кислорода, улучшение условий ассимляции расплавом флюсов и пылевых фракций рудных составляющих шикты, сокращение пылевыноса. Ф о р м у л а и з о б р е т е н и я Устройство для подачи шихто-киспородной смеси в печь, включающее корпус, эагрузочньй патрубок, боковые каналы для подвода кислорода,о т л и ч а ю щ е е с я тем, что, с целью повьшения извлечения металла,увеличения производительности печи и сокращения пылевыноса, оно снабжено соплом для подачи кислорода, расположенным по центральной оси устройства, загрузочный патрубок выполнен с коническим ступенчатым раструбом. большее основаниекоторогожестко соединено с корпусом устройствапричем на ступенях конического раструба выполнены отверстия, равномерно размещенные по окружности, оси которых наклонены относительно коническойповерхности в одну сторону, а боковые каналы для подвода кислорода расположены тангенциально.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
