Шахтная печь с перекрестной подачей теплоносителя

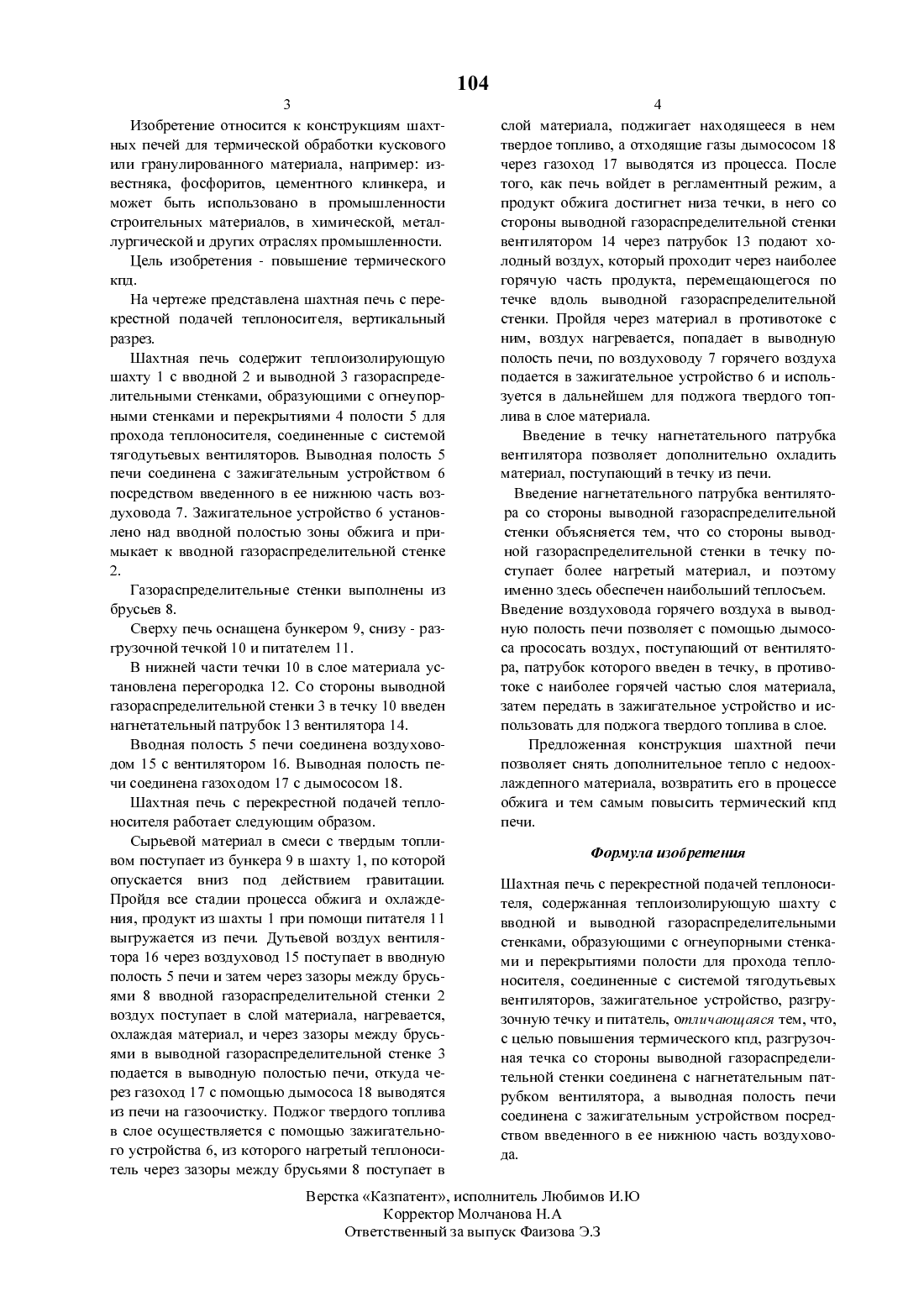

(57) Изобретение относится к конструкциям шахтных печей для термической обработки кускового или гранулированного материала, напри мер известняка, фосфоритов, цементного клинкера, и может быть использовано в промышленности строительных материалов, в химической,металлургической и Других отраслях промышленности. Цель изобретения - повышение термического КПД. Для этого выводная полость 5 печи соединена с зажигательным устройством 6 посредством введенного в ее нижнюю часть воздуховода 7. В нижней части разгрузочной течки 10 в слое материала установлена перегородка 12. Со стороны вводной газораспределительной стенки 3 в разгрузочную течку введен нагнетательный патрубок 13 вентилятора 14.Изобретение относится к конструкциям шахтных печей для термической обработки кускового или гранулированного материала, например известняка, фосфоритов, цементного клинкера, и может быть использовано в промышленности строительных материалов, в химической, металлургической и других отраслях промышленности.На чертеже представлена шахтная печь с перекрестной подачей теплоносителя, вертикальный разрез.Шахтная печь содержит теплоизолирующую шахту 1 с вводной 2 и выводной 3 газораспределительными стенками, образующими с огнеупорными стенками и перекрытиями 4 полости 5 для прохода теплоносителя, соединенные с системой тягодутьевых вентиляторов. Выводная полость 5 печи соединена с зажигательным устройством 6 посредством введенного в ее нижнюю часть воздуховода 7. Зажигательное устройство 6 установлено над вводной полостью зоны обжига и примыкает к вводной газораспределительной стенке 2.Газораспределительные стенки выполнены из брусьев 8.Сверху печь оснащена бункером 9, снизу - разгрузочной течкой 10 и питателем 11.В нижней части течки 10 в слое материала установлена перегородка 12. Со стороны выводной газораспределительной стенки 3 в течку 10 введен нагнетательный патрубок 13 вентилятора 14.Вводная полость 5 печи соединена воздуховодом 15 с вентилятором 16. Выводная полость печи соединена газоходом 17 с дымососом 18.Шахтная печь с перекрестной подачей теплоносителя работает следующим образом.Сырьевой материал в смеси с твердым топливом поступает из бункера 9 в шахту 1, по которой опускается вниз под действием гравитации. Пройдя все стадии процесса обжига и охлаждения, продукт из Шахты 1 при помощи питателя 11 выгружается из печи. Дутьевой воздух вентилятора 16 через воздуховод 15 поступает в вводную полость 5 печи и затем через зазоры между брусьями 8 вводной газораспределительной стенки 2 воздух поступает в слой материала, нагревается,охлаждая материал, и через зазоры между брусьями в выводной газораспределительной стенке 3 подается в выводную полостью печи, откуда через газоход 17 с помощью дымососа 18 выводятся из печи на газоочистку. Поджог твердого топлива в слое осуществляется с помощью зажигательного устройства 6, из которого нагретый теплоноситель через зазоры между брусьями 8 поступает вслой материала, поджигает находящееся в нем твердое топливо, а отходящие газы дымососом 18 через газоход 17 выводятся из процесса. После того, как печь войдет в регламентный режим, а продукт обжига достигнет низа течки, в него со стороны выводной газораспределительной стенки вентилятором 14 через патрубок 13 подают холодный воздух, который проходит через наиболее горячую часть продукта, перемещающегося по течке вдоль выводной газораспределительной стенки. Пройдя через материал в противотоке с ним, воздух нагревается, попадает в выводную полость печи, по воздуховоду 7 горячего воздуха подается в зажигательное устройство 6 и используется в дальнейшем для поджога твердого топлива в слое материала.Введение в течку нагнетательного патрубка вентилятора позволяет дополнительно охладить материал, поступающий в течку из печи.Введение нагнетательного патрубка вентилятора со стороны выводной газораспределительной стенки объясняется тем, что со стороны выводной газораспределительной стенки в течку поступает более нагретый материал, и поэтому именно здесь обеспечен наибольший теплосъем. Введение воздуховода горячего воздуха в выводную полость печи позволяет с помощью дымососа прососать воздух, поступающий от вентилятора, патрубок которого введен в течку, в противотоке с наиболее горячей частью слоя материала,затем передать в зажигательное устройство и использовать для поджога твердого топлива в слое. Предложенная конструкция шахтной печи позволяет снять дополнительное тепло с недоохлаждепного материала, возвратить его в процессе обжига и тем самым повысить термический кпд печи.Шахтная печь с перекрестной подачей теплоносителя, содержанная теплоизолирующую шахту с вводной и выводной газораспределительными стенками, образующими с огнеупорными стенками и перекрытиями полости для прохода теплоносителя, соединенные с системой тягодутьевых вентиляторов, зажигательное устройство, разгрузочную течку и питатель, отличающаяся тем, что,с целью повышения термического кпд, разгрузочная течка со стороны выводной газораспределительной стенки соединена с нагнетательным патрубком вентилятора, а выводная полость печи соединена с зажигательньпи устройством посредством введенного в ее нижнюю часть воздухово да.Верстка Казпатент, исполнитель Любимов И.Ю Корректор Молчанова Н.А Ответственный за выпуск Фаизова Э.3
