Шахтная печь

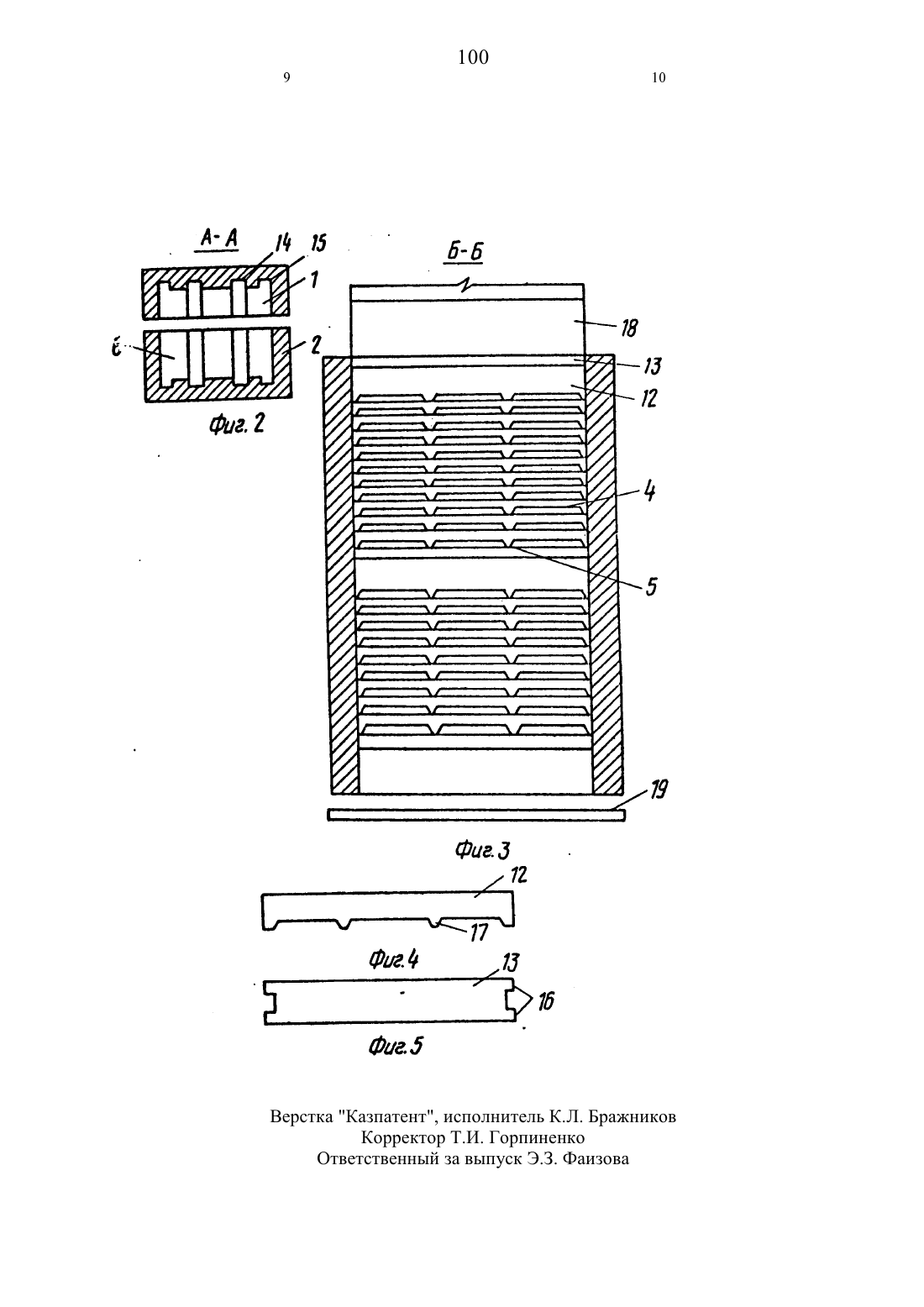

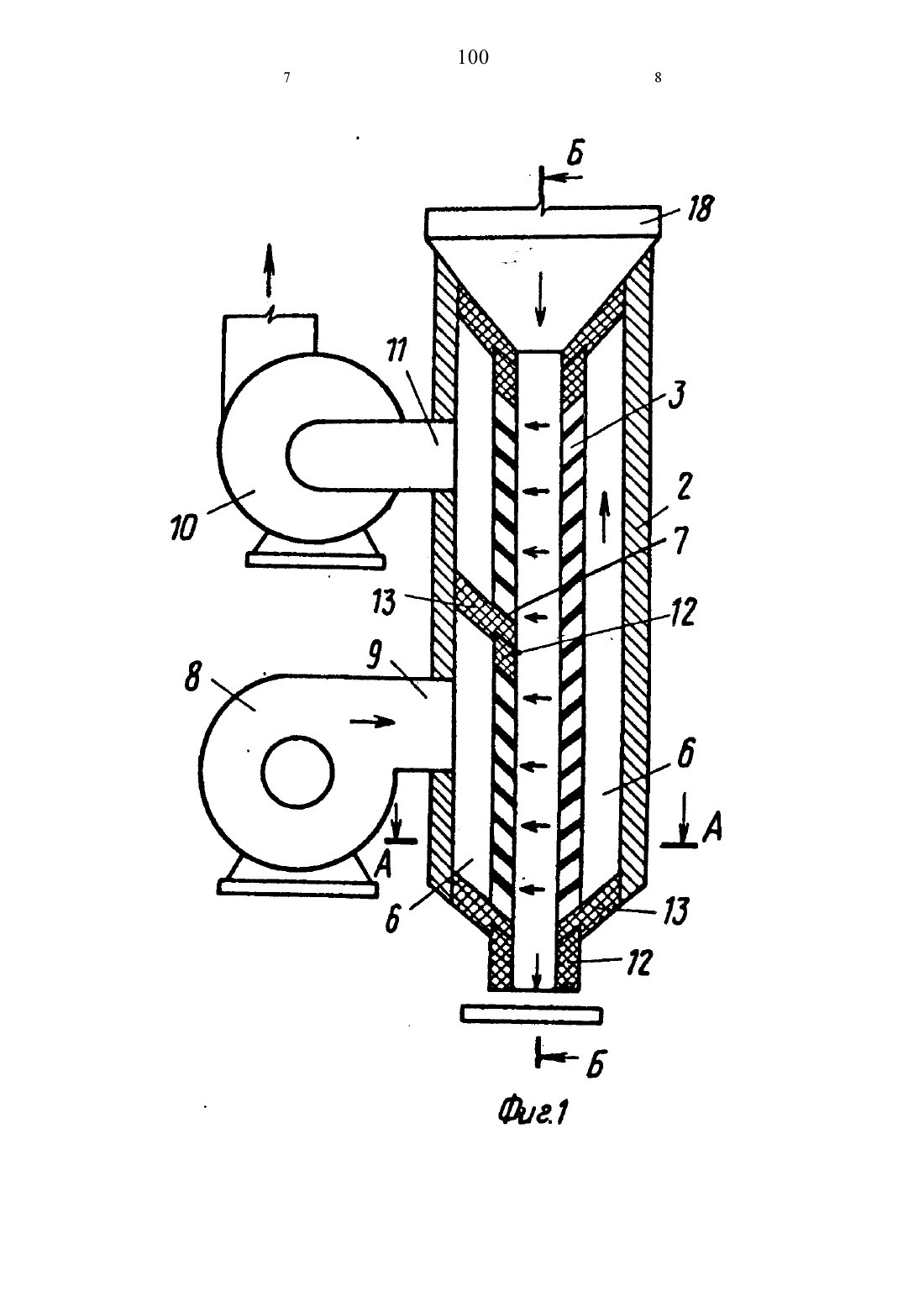

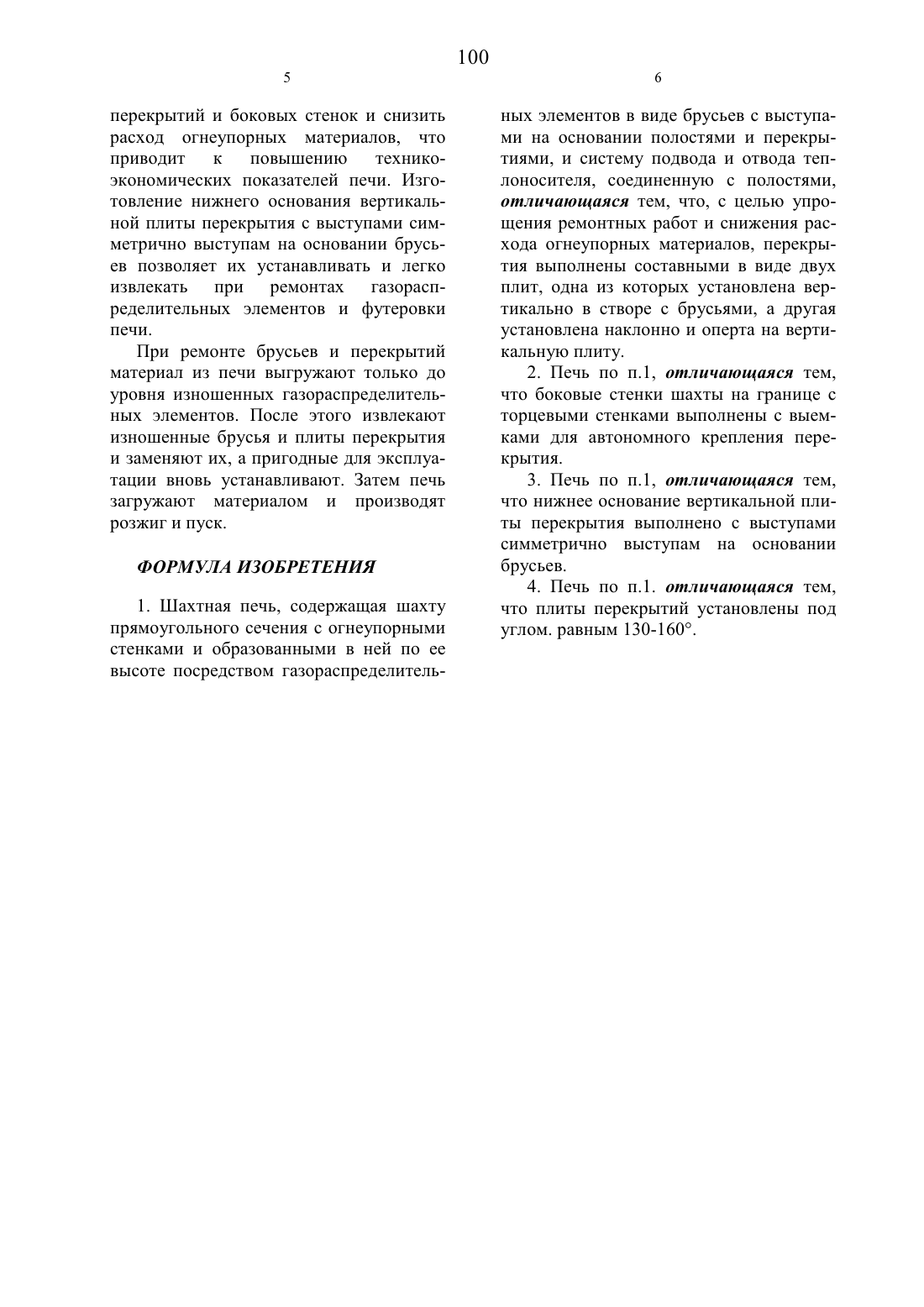

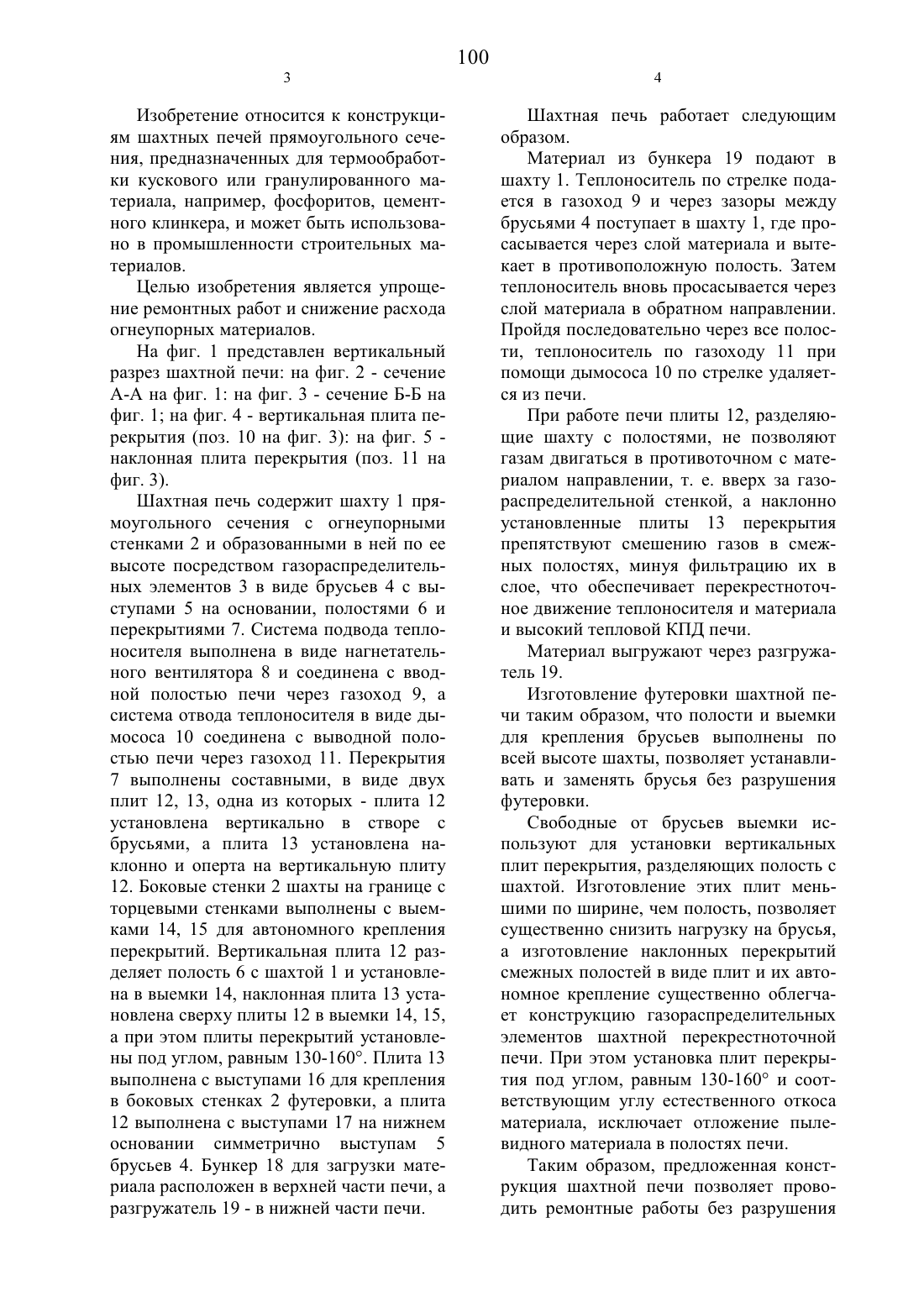

(57) Изобретение относится к конструкциям шахтных печей прямоугольного сечения для термообработки кускового или гранулированного материала и может быть использовано в промышленности строительных материалов. Цель изобретения состоит в упрощении ремонтных работ и снижении расхода огнеупорных материалов. Для этого в шахте 1 печи газораспределительными элементами образованы по ее высоте полости 6 с перекрытиями 7, которые выполнены составными из вертикальных плит 12 и опертых на них наклонных плит 13. Газораспределительные элементы 3 выполненыв виде брусьев с выступами на основании. Боковые стенки 2 шахты на границе с торцевыми выполнены с выемками для автономного крепления перекрытия, при этом плиты перекрытий установлены под углом 130-160. Нижнее основание вертикальной плить 1 12 перекрытия вь 1 полнено с выступами симметрично выступам на основании брусьев. При работе печи плиты 12, разделяющих шахту с полостями, не позволяют газам двигаться в противоточном с материалом направлении, а наклонные плиты 13 препятствуют смешению газов в смежных полостях,минуя фильтрацию их в слое, что обеспечивает перекрестноточное движение теплоносителя. При этом облегчается конструкция газораспределительных элементов шахтной печи и обеспечивается возможность установки и замены изношенных брусьев без разрушения футеровки.Изобретение относится К конструкциям шахтных печей прямоугольного сечения, предназначенных для термообработки кускового или гранулированного материала, например, фосфоритов, цементного клинкера, и может быть использовано в промышленности строительных материалов.Целью изобретения является упрощение ремонтных работ и снижение расхода огнеупорных материалов.На фиг. 1 представлен вертикальный разрез шахтной печи на фиг. 2 - сечение А-А на фиг. 1 на фиг. 3 - сечение Б-Б на фиг. 1 на фиг. 4 - вертикальная плита перекрытия (поз. 10 на фиг. 3) на фиг. 5 наклонная плита перекрытия (поз. 11 на фиг. 3).Шахтная печь содержит шахту 1 прямоугольного сечения с огнеупорными стенками 2 и образованными в ней по ее высоте посредством газораспределительных элементов 3 в виде брусьев 4 с вь 1 ступами 5 на основании, полостями 6 и перекрытиями 7. Система подвода теплоносителя выполнена в виде нагнетательного вентилятора 8 и соединена с вводной полостью печи через газоход 9, а система отвода теплоносителя в виде дымососа 10 соединена с выводной полостью печи через газоход 11. Перекрытия 7 выполнены составными, в виде двух плит 12, 13, одна из которых - плита 12 установлена вертикально в створе с брусьями, а плита 13 установлена наклонно и оперта на вертикальную плиту 12. Боковые стенки 2 шахты на границе с торцевыми стенками выполнены с вь 1 емками 14, 15 для автономного крепления перекрытий. Вертикальная плита 12 разделяет полость 6 с шахтой 1 и установлена в выемки 14, наклонная плита 13 установлена сверху плиты 12 в выемки 14, 15,а при этом плиты перекрытий установлены под углом, равным 130-160. Плита 13 выполнена с выступами 16 для крепления в боковых стенках 2 футеровки, а плита 12 выполнена с выступами 17 на нижнем основании симметрично выступам 5 брусьев 4. Бункер 18 для загрузки материала расположен в верхней части печи, а разгружатель 19 - в нижней части печи.Шахтная печь работает следующим образом.Материал из бункера 19 подают в шахту 1. Теплоноситель по стрелке подается в газоход 9 И через зазоры между брусьями 4 поступает в шахту 1, где просасывается через слой материала и вь 1 текает в противоположную полость. Затем теплоноситель вновь просасывается через слой материала в обратном направлении. Пройдя последовательно через все полости, теплоноситель по газоходу 11 при помощи дымососа 10 по стрелке удаляется из печи.При работе печи плиты 12, разделяющие шахту с полостями, не позволяют газам двигаться в противоточном с материалом направлении, т. е. вверх за газораспределительной стенкой, а наклонно установленные плиты 13 перекрытия препятствуют смешению газов в смежных полостях, минуя фильтрацию их в слое, что обеспечивает перекрестноточное движение теплоносителя и материала и высокий тепловой КПД печи.Материал выгружают через разгружатель 19.Изготовление футеровки шахтной печи таким образом, что полости и выемки для крепления брусьев выполнены по всей высоте шахты, позволяет устанавливать и заменять брусья без разрушения футеровки.Свободные от брусьев выемки используют для установки вертикальных плит перекрытия, разделяющих полость с шахтой. Изготовление этих плит меньшими по ширине, чем полость, позволяет существенно снизить нагрузку на брусья,а изготовление наклонных перекрытий смежных полостей в виде плит и их автономное крепление существенно облегчает конструкцию газораспределительных элементов шахтной перекрестноточной печи. При этом установка плит перекрытия под углом, равным 130-160 и соответствующим углу естественного откоса материала, исключает отложение пь 1 левидного материала в полостях печи.Таким образом, предложенная конструкция шахтной печи позволяет проводить ремонтные работы без разрушенияперекрытий И боковых стенок И снизить расход огнеупорных материалов, что приводит к повышению техникоэкономических показателей печи. Изготовление нижнего основания вертикальной плить 1 перекрытия с выступами симметрично выступам на основании брусьев позволяет их устанавливать и легко извлекать при ремонтах газораспределительных элементов и футеровки печи.При ремонте брусьев и перекрытий материал из печи выгружают только до уровня изношенных газораспределительных элементов. После этого извлекают изношенные брусья и плиты перекрытия и заменяют их, а пригодные для эксплуатации вновь устанавливают. Затем печь загружают материалом и производят розжиг и пуск.1. Шахтная печь, содержащая шахту прямоугольного сечения с огнеупорными стенками и образованными в ней по ее высоте посредством газораспределитель 100ных элементов в виде брусьев с выступами на основании полостями и перекрь 1 тиями, и систему подвода и отвода теплоносителя, соединенную с полостями,отличающаяся тем, что, с целью упроЩения ремонтных работ и снижения расхода огнеупорных материалов, перекрь 1 тия выполнены составными в виде двух плит, одна из которых установлена вертикально в створе с брусьями, а другая установлена наклонно и оперта на вертикальную плиту.2. Печь по п.1, отличающаяся тем,что боковые стенки шахты на границе с торцевыми стенками выполнены с выемками для автономного крепления перекрытия.3. Печь по п.1, отличающаяся тем,что нижнее основание вертикальной плиты перекрытия выполнено с выступами симметрично выступам на основании брусьев.4. Печь по п.1. отличающаяся тем,что плиты перекрытий установлены под углом. равным 130-160.
