Шахтная печь

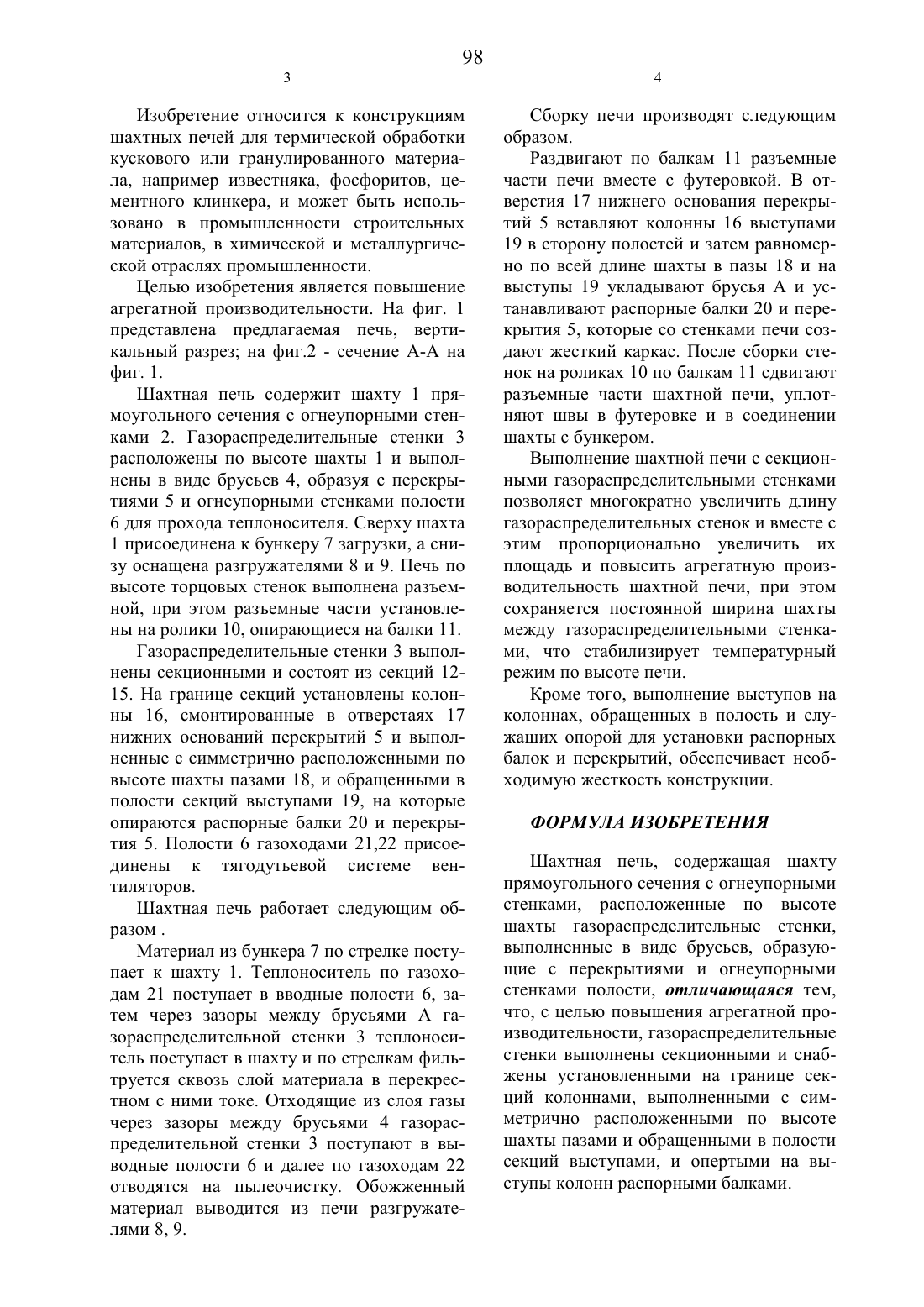

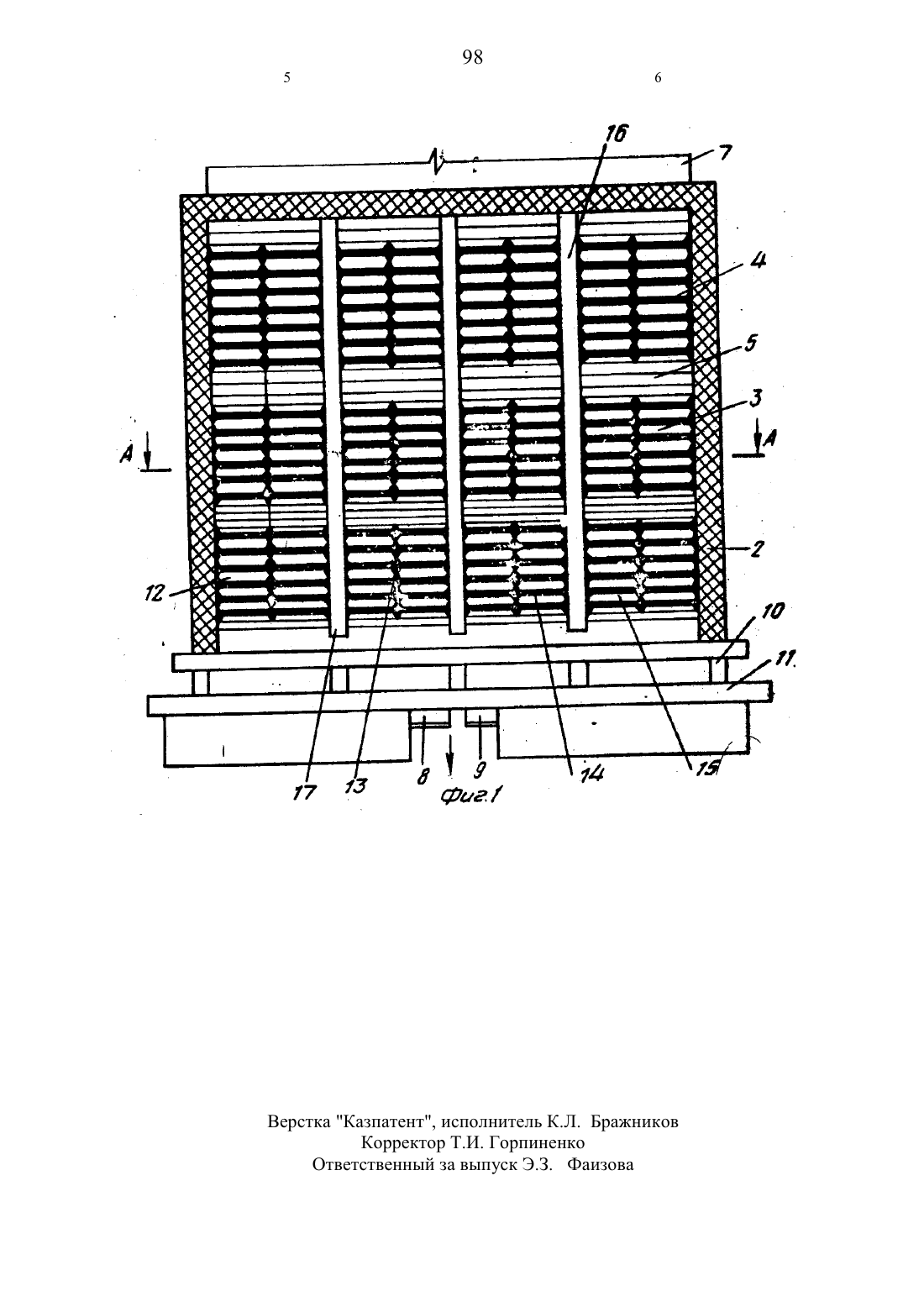

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к конструкциям шахтных печей для термообработки кускового или гранулированного материала, например известняка, фосфоритов цементного клинкера, и может быть использовано в промышленности строительных материалов, в химической и металлургической отраслях промышленности.Цель изобретения -повышение агрегатной производительности печи. Для этого печь содержит расположенные по высоте шахты 1 газораспределительные стенки 3 из брусьев, образуя с перекрытиями полости 6 для прохода теплоносителя. Газораспределительные стенки 3 вь 1 полнены секционными из секций 12, 13, 14, 15,на границе которых установлены колонны 16, выполненные с симметрично расположенными по высоте шахты пазами 18 и обращенными в полости секций вь 1 ступами 19, на которые опираются распорные балки 20 с перекрытиями, Вь 1 полнение газораспределительных стенок печи секционными позволяет увеличить агрегатную производительность печи,сохраняя постоянной ширину шахты и обеспечивая необходимую жесткостьИзобретение относится К конструкциям шахтных печей для термической обработки кускового или гранулированного материала, например известняка, фосфоритов, цементного клинкера, и может быть использовано в промышленности строительных материалов, в химической и металлургической отраслях промышленности.Целью изобретения является повышение агрегатной производительности. На фиг. 1 представлена предлагаемая печь, вертикальный разрез на фиг.2 - сечение А-А на фиг. 1.Шахтная печь содержит шахту 1 прямоугольного сечения с огнеупорными стенками 2. Газораспределительные стенки 3 расположены по высоте шахты 1 и вь 1 полнены в виде брусьев 4, образуя с перекрь 1 тиями 5 и огнеупорными стенками полости 6 для прохода теплоносителя. Сверху шахта 1 присоединена к бункеру 7 загрузки, а снизу оснащена разгружателями 8 и 9. Печь по высоте торцовых стенок выполнена разъемной, при этом разъемные части установлены на ролики 10, опирающиеся на балки 11.Газораспределительные стенки 3 вь 1 полнены секционными И состоят из секций 1215. На границе секций установлены колонны 16, смонтированные в отверстаях 17 нижних оснований перекрытий 5 и вь 1 полненные с симметрично расположенными по высоте шахты пазами 18, и обращенными в полости секций выступами 19, на которые опираются распорные балки 20 и перекрытия 5. Полости 6 газоходами 21,22 присое динены к тягодутьевой системе вентиляторов.Шахтная печь работает следующим образом .Материал из бункера 7 по стрелке поступает к шахту 1. Теплоноситель по газоходам 21 поступает в вводные полости 6, затем через зазоры между брусьями А газораспределительной стенки 3 теплоноситель поступает в шахту и по стрелкам фильтруется сквозь слой материала в перекрестном с ними токе. Отходящие из слоя газы через зазоры между брусьями 4 газораспределительной стенки 3 поступают в вь 1 водные полости 6 и далее по газоходам 22 отводятся на пылеочистку. Обожженнь 1 й материал выводится из печи разгружателями 8, 9.Сборку печи производят следующим образом.Раздвигают по балкам 11 разъемные части печи вместе с футеровкой. В отверстия 17 нижнего основания перекрь 1 тий 5 вставляют колонны 16 выступами 19 в сторону полостей и затем равномерно по всей длине шахты в пазы 18 И на выступы 19 укладывают брусья А и устанавливают распорные балки 20 и перекрытия 5, которые со стенками печи создают жесткий каркас. После сборки стенок на роликах 10 по балкам 11 сдвигают разьемные части шахтной печи, уплотняют швы в футеровке и в соединении шахты с бункером.Выполнение шахтной печи с секционными газораспределительными стенками позволяет многократно увеличить длину газораспределительных стенок и вместе с этим пропорционально увеличить их площадь и повысить агрегатную производительность шахтной печи, при этом сохраняется постоянной ширина шахты между газораспределительными стенками, что стабилизирует температурный режим по высоте печи.Кроме того, выполнение выступов на колоннах, обращенных в полость и служащих опорой для установки распорных балок и перекрытий, обеспечивает необходимую жесткость конструкции.Шахтная печь, содержащая шахту прямоугольного сечения с огнеупорными стенками, расположенные по высоте шахты газораспределительные стенки,выполненные в виде брусьев, образующие с перекрытиями и огнеупорными стенками полости, отличающаяся тем,что, с целью повышения агрегатной производительности, газораспределительные стенки выполнены секционными и снабжены установленными на границе секций колоннами, выполненными с симметрично расположенными по высоте шахты пазами и обращенными в полости секций выступами, и опертыми на выступы колонн распорнь 1 ми балками.Верстка Казпатент, исполнитель К.Л. Бражников Корректор Т.И. Горпиненко Ответственный за выпуск ЭЗ. Фаизова
