Устройство для тренировки

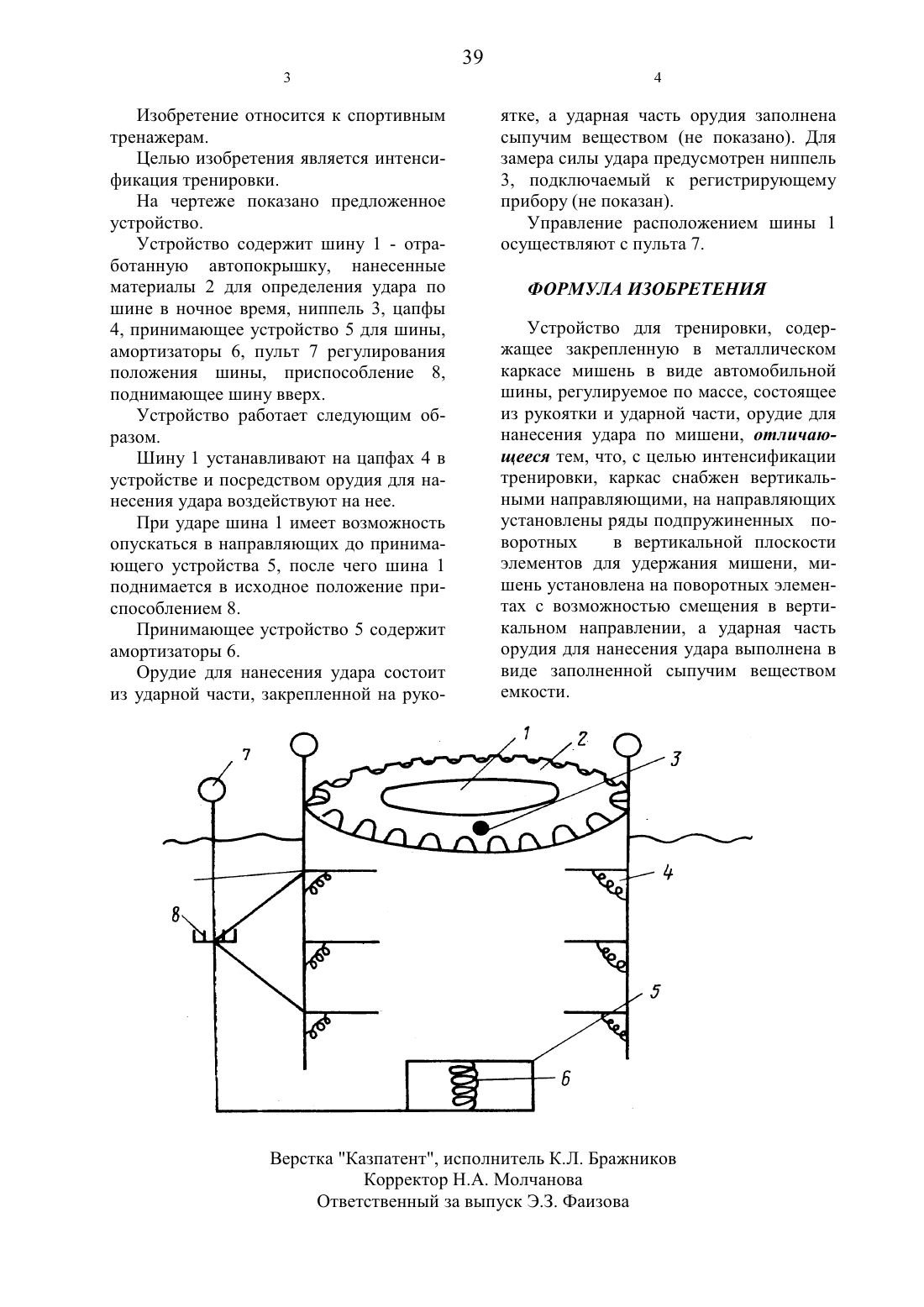

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к спортивным тренажерам И может быть использовано для тренировки боксеров.Изобретение позволяет интенсифицировать процесс тренировки. Установленная на подвижных Цапфах в направляющих Шина при воздействии на нее орудием удара перемещается в направляющих до принимающего устройства. Положение ШИНЫ регулируется с пульта, а ударная Часть орудия удара заполнена сыпучим веществом.Целью изобретения является интенсификация тренировки.На чертеже показано предложенное устройство.Устройство содержит шину 1 - отработанную автопокрышку, нанесенные Материалы 2 для определения удара по шине в ночное время, ниппель 3, Цапфы 4, принимающее устройство 5 для шины,амортизаторы 6, пульт 7 регулирования положения шины, приспособление 8,поднимающее шину вверх.Устройство работает следующим образом.Шину 1 устанавливают на Цапфах 4 в устройстве и посредством орудия для нанесения удара воздействуют на нее.При ударе шина 1 имеет возможность опускаться в направляющих до принимающего устройства 5, после чего шина 1 поднимается в исходное положение приспособлением 8.Орудие для нанесения удара состоит из ударной части, закрепленной на руко 39ятке, а ударная часть орудия заполнена сыпучим веществом (не показано). Для замера силы удара предусмотрен ниппель 3, подключаемый к регистрирующему прибору (не показан).Управление расположением шины 1 осуществляют с пульта 7.Устройство для тренировки, содержащее закрепленную в металлическом каркасе мишень в виде автомобильной шины, регулируемое по массе, состоящее из рукоятки и ударной части, орудие для нанесения удара по мишени, отличающееся тем, что, с Целью интенсификации тренировки, каркас снабжен вертикальными направляющими, на направляющих установлены ряды подпружиненных поворотных в вертикальной плоскостиЭЛВМСНТОВ ДЛЯ УДСрЖЗНИЯ МИШСНИ, МИШСНЬ УСТЗНОВЛСНЗ на ПОВОРОТНЫХ ЭПСМСНтах С ВОЗМОЖНОСТЬЮ СМСЩСНИЯ В ВСрТИКЗПЬНОМ направлении, а ударная часть ОруДИЯ ДЛЯ НЗНСССНИЯ удара ВЫПОЛНСНЭ В ВИДС ЗЗПОЛНСННОЙ СЫПУЧИМ ВСЩВСТВОМ СМКОСТИ.Верстка Казпатент, исполнитель К.Л. Бражников Корректор Н.А. Молчанова Ответственный за выпуск 3.3. Фаизова
