Механизм для навешивания орудий

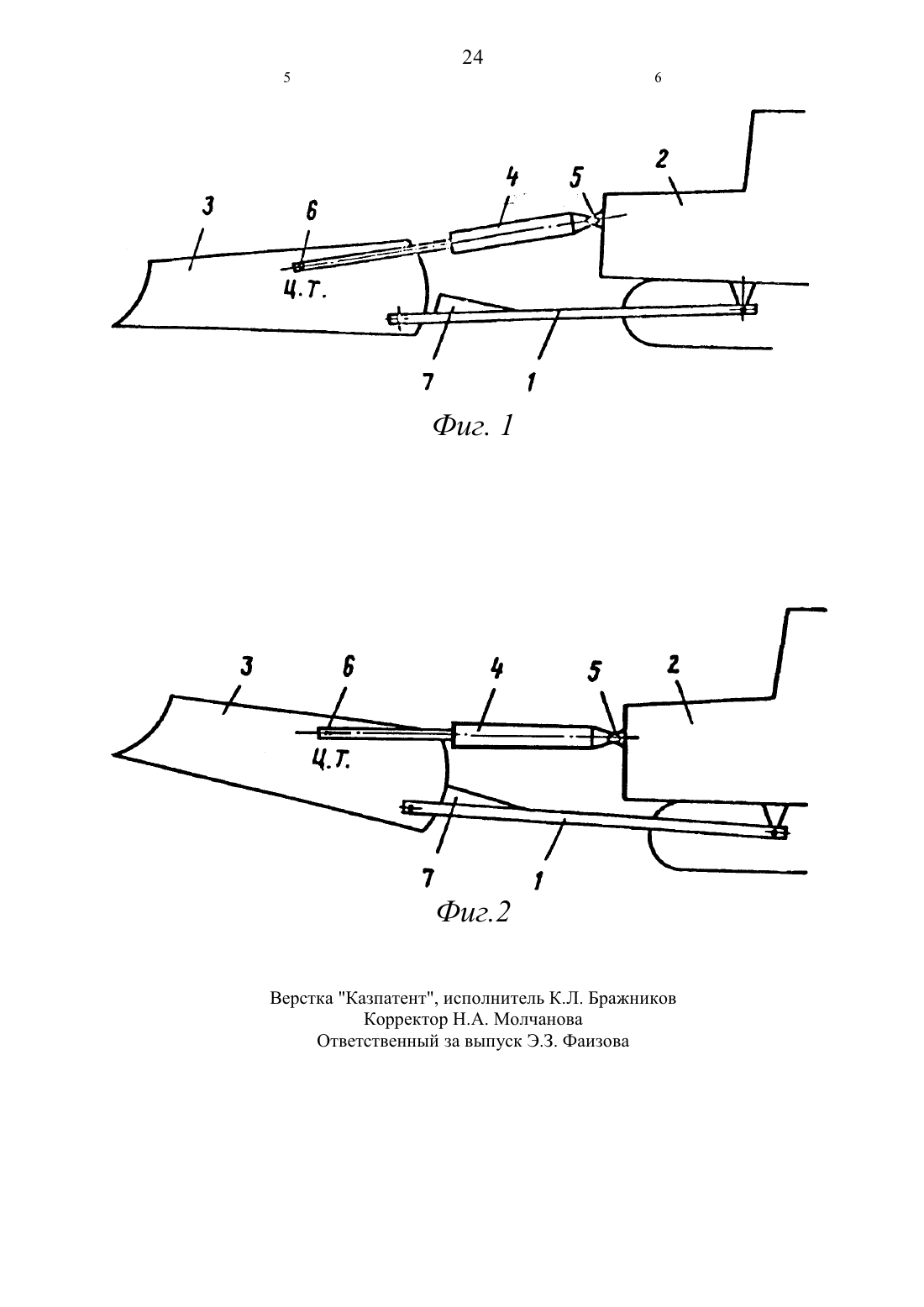

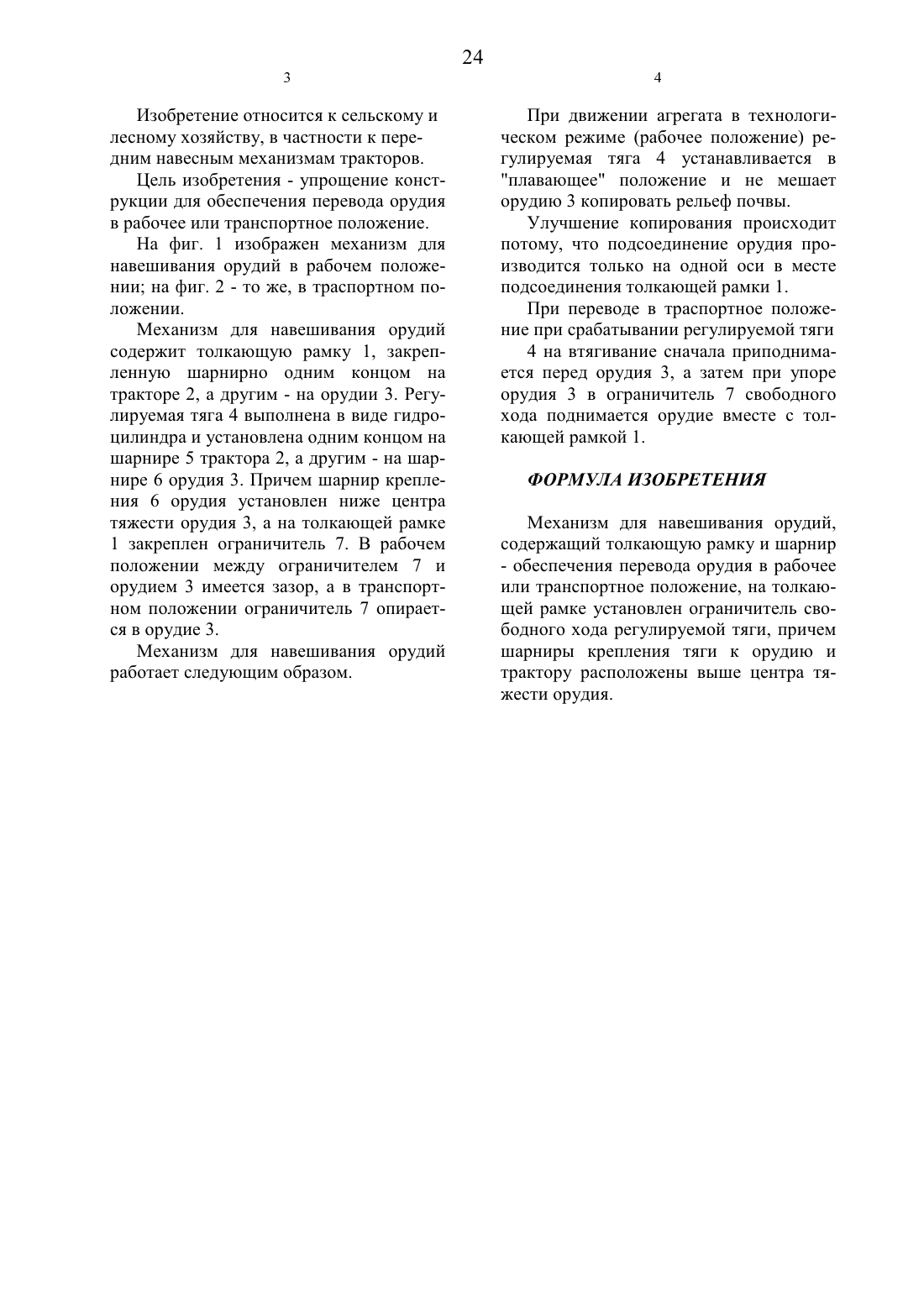

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) МЕХАНИЗМ ДЛЯ НАВЕШИВАния ОРУДИЙ(57) Изобретение относится к сельскому хозяйству, в частности к передним навесным механизмам тракторов. Цель изобретения - упрощение конструкции. Механизм для навешивания орудий содержит толкающую рамку 1 с ограничителем 7 свободного хода регулируемой тяги 4. Шарнир крепления тяги 4 к орудию 3 расположен выше его Центра тяжести. При переводе в транспортное положение при срабатывании регулируемой тяги 4 на втягивание сначала приподнимается перед орудия 3. Затем при упоре орудия 3 в ограничитель 7 поднимается орудие вместе с толкающей рамкой 1.Изобретение относится к сельскому И лесному хозяйству, в частности К передним навесным механизмам тракторов.Цель Изобретения - упрощение конструкции для обеспечения перевода орудия в рабочее ИлИ транспортное положение.На фиг. 1 Изображен механизм для навешивания орудий в рабочем положении на фиг. 2 - то же, в траспортном положении.Механизм для навешивания орудий содержит толкающую рамку 1, закрепленную шарнирно одним концом на тракторе 2, а другим - на орудии 3. Регулируемая тяга 4 выполнена в виде гидроцилиндра и установлена одним концом на шарнире 5 трактора 2, а другим - на шарнире 6 орудИя 3. Причем шарнир крепления 6 орудия установлен ниже центра тяжести орудия 3, а на толкающей рамке 1 закреплен ограничитель 7. В рабочем положении между ограничителем 7 и орудием 3 имеется зазор, а в транспортном положении ограничитель 7 опирается в орудие 3.Механизм для навешивания орудий работает следующим образом.При движении агрегата в технологическом режиме (рабочее положение) регулируемая тяга 4 устанавливается в плавающее положение И не мешает орудию 3 копировать рельеф почвы.Улучшение копирования происходит потому, что подсоединение орудия производится только на одной осИ в месте подсоединения толкающей рамки 1.При переводе в траспортное положение при срабатывании регулируемой тягИ4 на втягивание сначала приподнимается перед орудия 3, а затем при упоре орудия 3 в ограничитель 7 свободного хода поднимается орудие вместе с толкающей рамкой 1.Механизм для навешивания орудий,содержащий толкающую рамку И шарнир- обеспечения перевода орудия в рабочее ИЛИ транспортное положение, на толкающей рамке установлен ограничитель свободного хода регулируемой тяги, причем шарниры крепления тяги к орудию И трактору расположены выше центра тяжести орудия.Верстка Казпатент, Исполнитель К.Л. Бражников Корректор Н.А Молчанова Ответственный за выпуск ЭЗ. Фаизова
