Устройство Шайдулова-Боравлева для кантовки полых рулонов

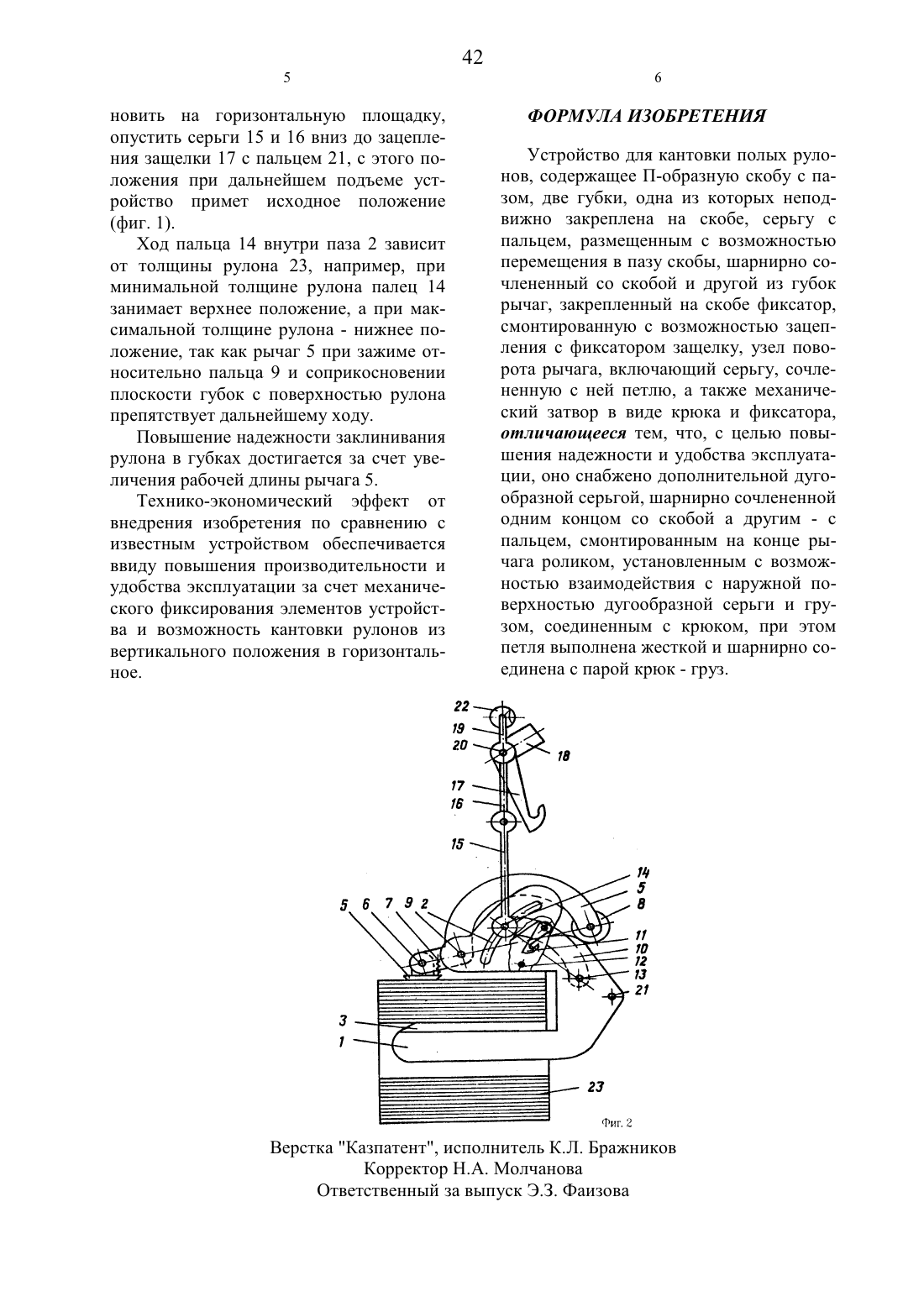

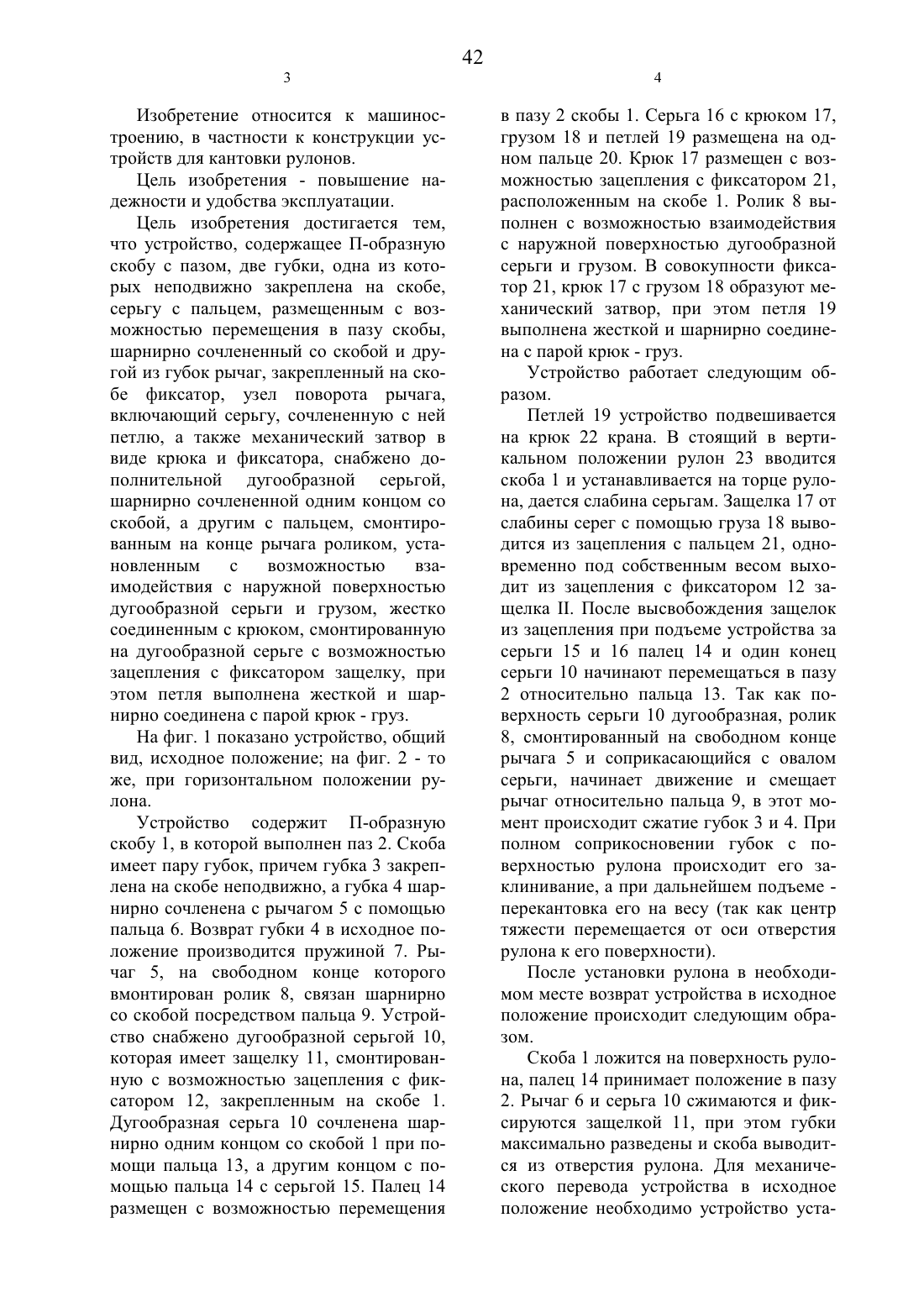

(54) УСТРОЙСТВО ШАЙДУЛОВАБОРАВЛЕВА ДЛЯ КАНТОВКИ ПОЛЬ 1 Х РУЛОНОВ(57) Использование в прокатных цехах. Сущность в стоящий в вертикальном положении рулон 23 вводится скоба 1, устанавливается на торце рулона и даетсяслабина тягам. Защелка 17 от слабины тяг с помощью груза 18 выводится из зацепления с пальцем 21. Одновременно под собственным весом выходит из зацепления с фиксатором 12 другая защелка. После высвобождения защелок из зацепления при подъеме устройства за тяги 15 и 16 палец 14 и один конец серьги 10 начинают перемещаться в пазу 2 относительно пальца 13. Так как поверхность серьги 10 овальная, ролик 8, смонтированный на свободном конце рычага 5 и соприкасающийся с овалом серьги, начинает движение и смещает рычаг 5 относительно пальца 9. В этот момент происходит сжатие губок 3 и 4. При полном соприкосновении губок с поверхностью рулона происходит его заклинивание.Изобретение относится К машиностроению, в частности к конструкции устройств для кантовки рулонов.Цель изобретения достигается тем,что устройство, содержащее П-образную скобу с пазом, две губки, одна из которых неподвижно закреплена на скобе,серьгу с пальцем, размещенным с возможностью перемещения в пазу скобы,шарнирно сочлененный со скобой и другой из губок рычаг, закрепленный на скобе фиксатор, узел поворота рычага,включающий серьгу, сочлененную с ней петлю, а также механический затвор в виде крюка и фиксатора, снабжено дополнительной дугообразной серьгой,шарнирно сочлененной одним концом со скобой, а другим с пальцем, смонтированным на конце рычага роликом, установленным с возможностью взаимодействия с наружной поверхностью дугообразной серьги и грузом, жестко соединенным с крюком, смонтированную на дугообразной серьге с возможностью зацепления с фиксатором защелку, при этом петля выполнена жесткой и шарнирно соединена с парой крюк - груз.На фиг. 1 показано устройство, общий вид, исходное положение на фиг. 2 - то же, при горизонтальном положении рулона.Устройство содержит П-образную скобу 1, в которой выполнен паз 2. Скоба имеет пару губок, причем губка 3 закреплена на скобе неподвижно, а губка 4 шарнирно сочленена с рычагом 5 с помощью пальца 6. Возврат губки 4 в исходное положение производится пружиной 7. Рь 1 чаг 5, на свободном конце которого вмонтирован ролик 8, связан шарнирно со скобой посредством пальца 9. Устройство снабжено дугообразной серьгой 10,которая имеет защелку 11, смонтированную с возможностью зацепления с фиксатором 12, закрепленным на скобе 1. Дугообразная серьга 10 сочленена шарнирно одним концом со скобой 1 при помощи пальца 13, а другим концом с помощью пальца 14 с серьгой 15. Палец 14 размещен с возможностью перемещенияв пазу 2 скобы 1. Серьга 16 с крюком 17,грузом 18 и петлей 19 размещена на одном пальце 20. Крюк 17 размещен с возможностью зацепления с фиксатором 21,расположенным на скобе 1. Ролик 8 выполнен с возможностью взаимодействия с наружной поверхностью дугообразной серьги И грузом. В совокупности фиксатор 21, крюк 17 с грузом 18 образуют механический затвор, при этом петля 19 выполнена жесткой и шарнирно соединена с парой крюк - груз.Устройство работает следующим образом.Петлей 19 устройство подвещивается на крюк 22 крана. В стоящий в вертикальном положении рулон 23 вводится скоба 1 и устанавливается на торце рулона, дается слабина серьгам. Защелка 17 от слабины серег с помощью груза 18 вь 1 водится из зацепления с пальцем 21, одновременно под собственным весом вь 1 ходит из зацепления с фиксатором 12 защелка П. После высвобождения защелок из зацепления при подъеме устройства за серьги 15 и 16 палец 14 и один конец серьги 10 начинают перемещаться в пазу 2 относительно пальца 13. Так как поверхность серьги 10 дугообразная, ролик 8, смонтированный на свободном конце рычага 5 и соприкасающийся с овалом серьги, начинает движение и смещает рычаг относительно пальца 9, в этот момент происходит сжатие губок 3 И 4. При полном соприкосновении губок с поверхностью рулона происходит его заклинивание, а при дальнейшем подъеме перекантовка его на весу (так как центр тяжести перемещается от оси отверстия рулона к его поверхности).После установки рулона в необходимом месте возврат устройства в исходное положение происходит следующим образом.Скоба 1 ложится на поверхность рулона, палец 14 принимает положение в пазу 2. Рычаг 6 и серьга 10 сжимаются и фиксируются защелкой 11, при этом губки максимально разведены и скоба вь 1 водится из отверстия рулона. Для механического перевода устройства в исходное положение необходимо устройство уста новить на горизонтальную площадку,опустить серьги 15 И 16 вниз до зацепления защелки 17 с пальцем 21, с этого положения при дальнейшем подъеме устройство примет исходное положениеХод пальца 14 внутри паза 2 зависит от толщины рулона 23, например, при минимальной толщине рулона палец 14 занимает верхнее положение, а при максимальной толщине рулона - нижнее положение, так как рычаг 5 при зажиме относительно пальца 9 и соприкосновении плоскости губок с поверхностью рулона препятствует дальнейшему ходу.Повышение надежности заклинивания рулона в губках достигается за счет увеличения рабочей длины рычага 5.Технико-экономический эффект от внедрения изобретения по сравнению с известным устройством обеспечивается ввиду повышения производительности и удобства эксплуатации за счет механического фиксирования элементов устройства и возможность кантовки рулонов из вертикального положения в горизонтальное.Устройство для кантовки полых рулонов, содержащее П-образную скобу с пазом, две губки, одна из которых неподвижно закреплена на скобе, серьгу с пальцем, размещенным с возможностью перемещения в пазу скобы, шарнирно сочлененный со скобой и другой из губок рычаг, закрепленный на скобе фиксатор,смонтированную с возможностью зацепления с фиксатором защелку, узел поворота рычага, включающий серьгу, сочлененную с ней петлю, а также механический затвор в виде крюка и фиксатора,отличающееся тем, что, с целью повь 1 шения надежности и удобства эксплуатации, оно снабжено дополнительной дугообразной серьгой, шарнирно сочлененной одним концом со скобой а другим - с пальцем, смонтированным на конце рычага роликом, установленным с возможностью взаимодействия с наружной поверхностью дугообразной серьги и грузом, соединенным с крюком, при этом петля выполнена жесткой и шарнирно соединена с парой крюк - груз.Верстка Казпатент, исполнитель К.Л. Бражников Корректор Н.А. Молчанова Ответственный за выпуск ЭЗ. Фаизова
