Приводной Барабан ленточного конвейера

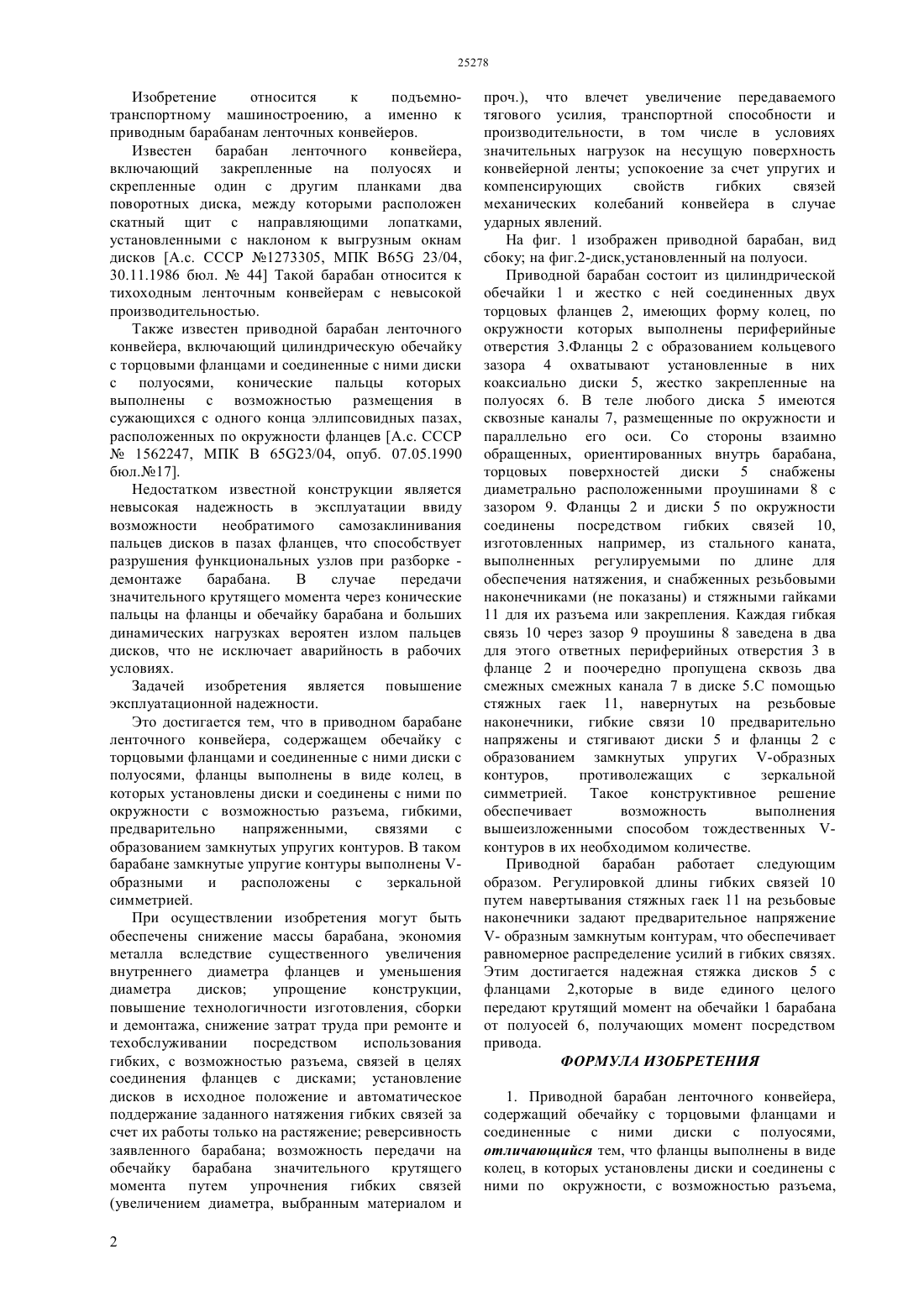

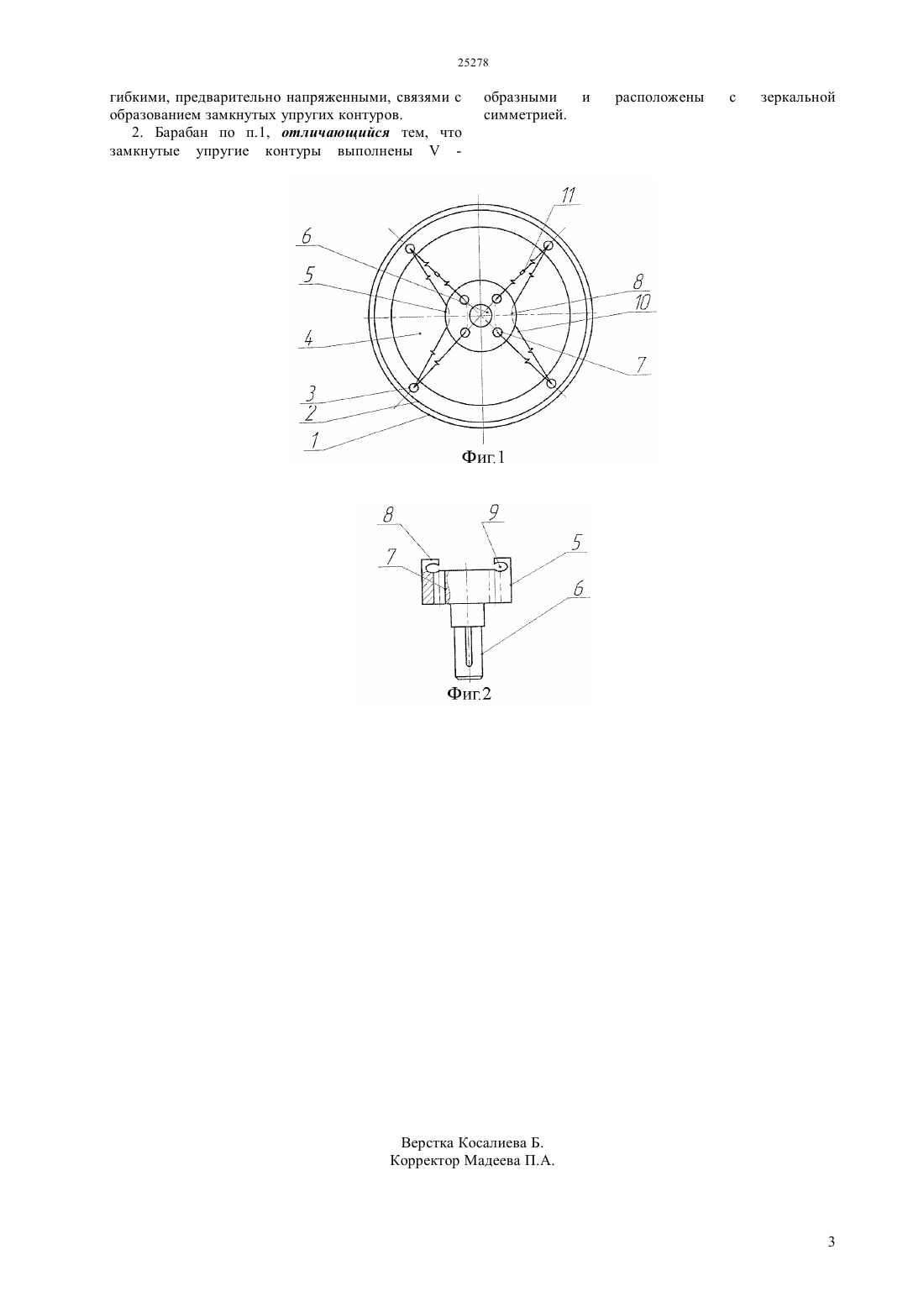

(51) 65 23/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ содержащем обечайку с торцовыми фланцами и соединенные с ними диски с полуосями, фланцы выполнены в виде колец, в которых установлены диски и соединены с ними по окружности с возможностью разъема, гибкими, предварительно напряженными, связями с образованием замкнутых упругих контуров. В таком барабане замкнутые упругие контуры выполнены -образными и расположены с зеркальной симметрией. Изобретение содержит обечайку с торцовыми фланцами, имеющими форму колец, в которых установлены диски с полуосями. Фланцы и диски соединены по окружности гибкими, предварительно напряженными, связями. Последние образуют с зеркальной симметрией У-образные замкнутые упругие контуры и выполнены с возможностью разъема,что повышает эксплуатационную надежность.(72) Турдалиев Ауесхан Абдусалямов Нурлан Нурбекович Ильясова Асель Курманхановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) ПРИВОДНОЙ БАРАБАН ЛЕНТОЧНОГО КОНВЕЙЕРА(57) Изобретение относится к подъемнотранспортному машиностроению, а именно к приводным барабанам ленточных конвейеров. Повышение эксплуатационной надежности приводного барабана достигается тем, что в приводном барабане ленточного конвейера, 25278 Изобретение относится к подъемнотранспортному машиностроению, а именно к приводным барабанам ленточных конвейеров. Известен барабан ленточного конвейера,включающий закрепленные на полуосях и скрепленные один с другим планками два поворотных диска, между которыми расположен скатный щит с направляющими лопатками,установленными с наклоном к выгрузным окнам дисков А.с. СССР 1273305, МПК В 65 23/04,30.11.1986 бюл.44 Такой барабан относится к тихоходным ленточным конвейерам с невысокой производительностью. Также известен приводной барабан ленточного конвейера, включающий цилиндрическую обечайку с торцовыми фланцами и соединенные с ними диски с полуосями, конические пальцы которых выполнены с возможностью размещения в сужающихся с одного конца эллипсовидных пазах,расположенных по окружности фланцев А.с. СССР 1562247, МПК В 6523/04, опуб. 07.05.1990 бюл.17. Недостатком известной конструкции является невысокая надежность в эксплуатации ввиду возможности необратимого самозаклинивания пальцев дисков в пазах фланцев, что способствует разрушения функциональных узлов при разборке демонтаже барабана. В случае передачи значительного крутящего момента через конические пальцы на фланцы и обечайку барабана и больших динамических нагрузках вероятен излом пальцев дисков, что не исключает аварийность в рабочих условиях. Задачей изобретения является повышение эксплуатационной надежности. Это достигается тем, что в приводном барабане ленточного конвейера, содержащем обечайку с торцовыми фланцами и соединенные с ними диски с полуосями, фланцы выполнены в виде колец, в которых установлены диски и соединены с ними по окружности с возможностью разъема, гибкими,предварительно напряженными,связями с образованием замкнутых упругих контуров. В таком барабане замкнутые упругие контуры выполнены образными и расположены с зеркальной симметрией. При осуществлении изобретения могут быть обеспечены снижение массы барабана, экономия металла вследствие существенного увеличения внутреннего диаметра фланцев и уменьшения диаметра дисков упрощение конструкции,повышение технологичности изготовления, сборки и демонтажа, снижение затрат труда при ремонте и техобслуживании посредством использования гибких, с возможностью разъема, связей в целях соединения фланцев с дисками установление дисков в исходное положение и автоматическое поддержание заданного натяжения гибких связей за счет их работы только на растяжение реверсивность заявленного барабана возможность передачи на обечайку барабана значительного крутящего момента путем упрочнения гибких связей проч.), что влечет увеличение передаваемого тягового усилия, транспортной способности и производительности, в том числе в условиях значительных нагрузок на несущую поверхность конвейерной ленты успокоение за счет упругих и компенсирующих свойств гибких связей механических колебаний конвейера в случае ударных явлений. На фиг. 1 изображен приводной барабан, вид сбоку на фиг.2-диск,установленный на полуоси. Приводной барабан состоит из цилиндрической обечайки 1 и жестко с ней соединенных двух торцовых фланцев 2, имеющих форму колец, по окружности которых выполнены периферийные отверстия 3.Фланцы 2 с образованием кольцевого зазора 4 охватывают установленные в них коаксиально диски 5, жестко закрепленные на полуосях 6. В теле любого диска 5 имеются сквозные каналы 7, размещенные по окружности и параллельно его оси. Со стороны взаимно обращенных, ориентированных внутрь барабана,торцовых поверхностей диски 5 снабжены диаметрально расположенными проушинами 8 с зазором 9. Фланцы 2 и диски 5 по окружности соединены посредством гибких связей 10,изготовленных например, из стального каната,выполненных регулируемыми по длине для обеспечения натяжения, и снабженных резьбовыми наконечниками (не показаны) и стяжными гайками 11 для их разъема или закрепления. Каждая гибкая связь 10 через зазор 9 проушины 8 заведена в два для этого ответных периферийных отверстия 3 в фланце 2 и поочередно пропущена сквозь два смежных смежных канала 7 в диске 5.С помощью стяжных гаек 11, навернутых на резьбовые наконечники, гибкие связи 10 предварительно напряжены и стягивают диски 5 и фланцы 2 с образованием замкнутых упругих -образных контуров,противолежащих с зеркальной симметрией. Такое конструктивное решение обеспечивает возможность выполнения вышеизложенными способом тождественных контуров в их необходимом количестве. Приводной барабан работает следующим образом. Регулировкой длины гибких связей 10 путем навертывания стяжных гаек 11 на резьбовые наконечники задают предварительное напряжение- образным замкнутым контурам, что обеспечивает равномерное распределение усилий в гибких связях. Этим достигается надежная стяжка дисков 5 с фланцами 2,которые в виде единого целого передают крутящий момент на обечайки 1 барабана от полуосей 6, получающих момент посредством привода. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приводной барабан ленточного конвейера,содержащий обечайку с торцовыми фланцами и соединенные с ними диски с полуосями,отличающийся тем, что фланцы выполнены в виде колец, в которых установлены диски и соединены с ними по окружности, с возможностью разъема, 25278 гибкими, предварительно напряженными, связями с образованием замкнутых упругих контуров. 2. Барабан по п.1, отличающийся тем, что замкнутые упругие контуры выполненыобразными и симметрией.
