Барабан ленточного конвейера

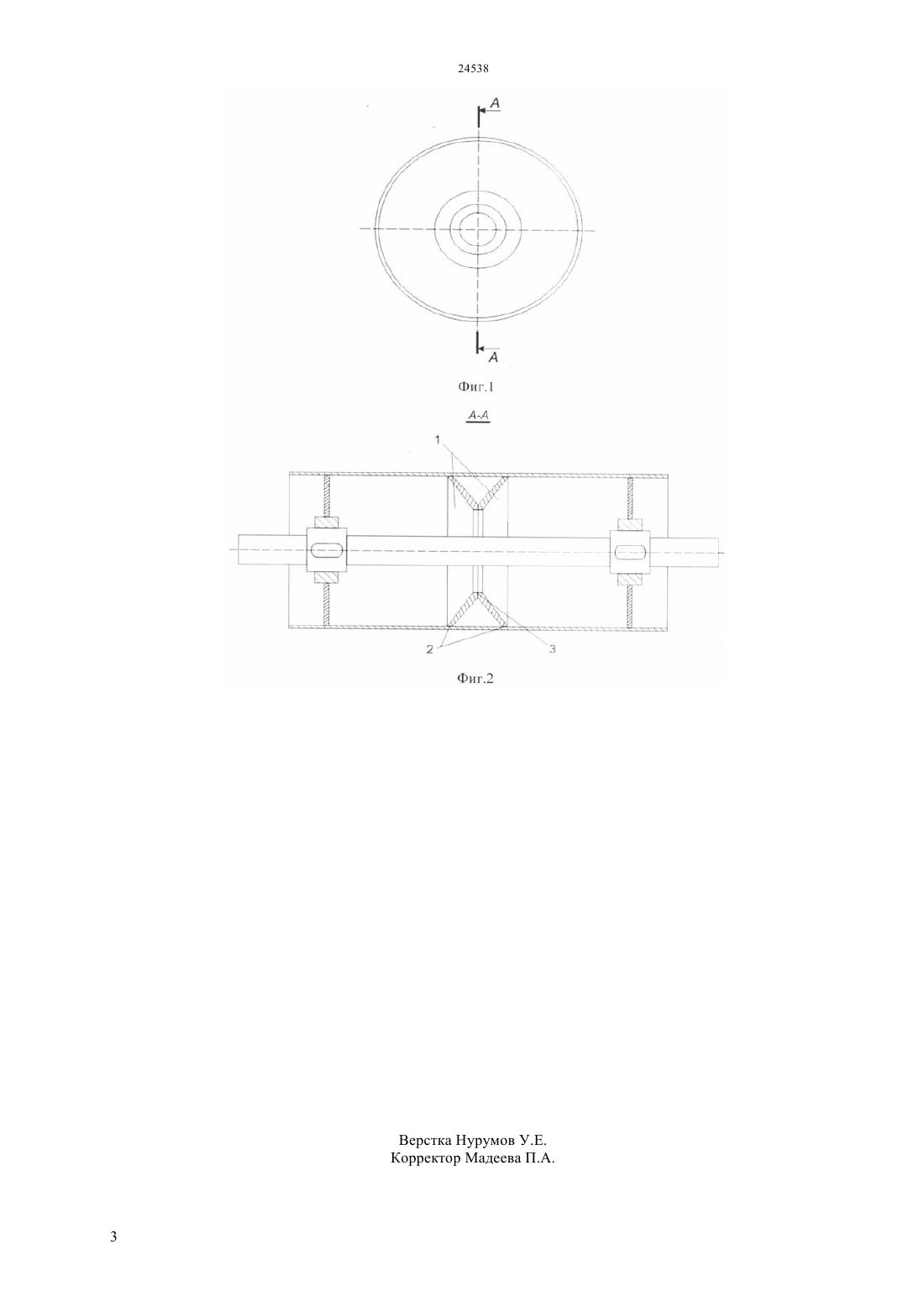

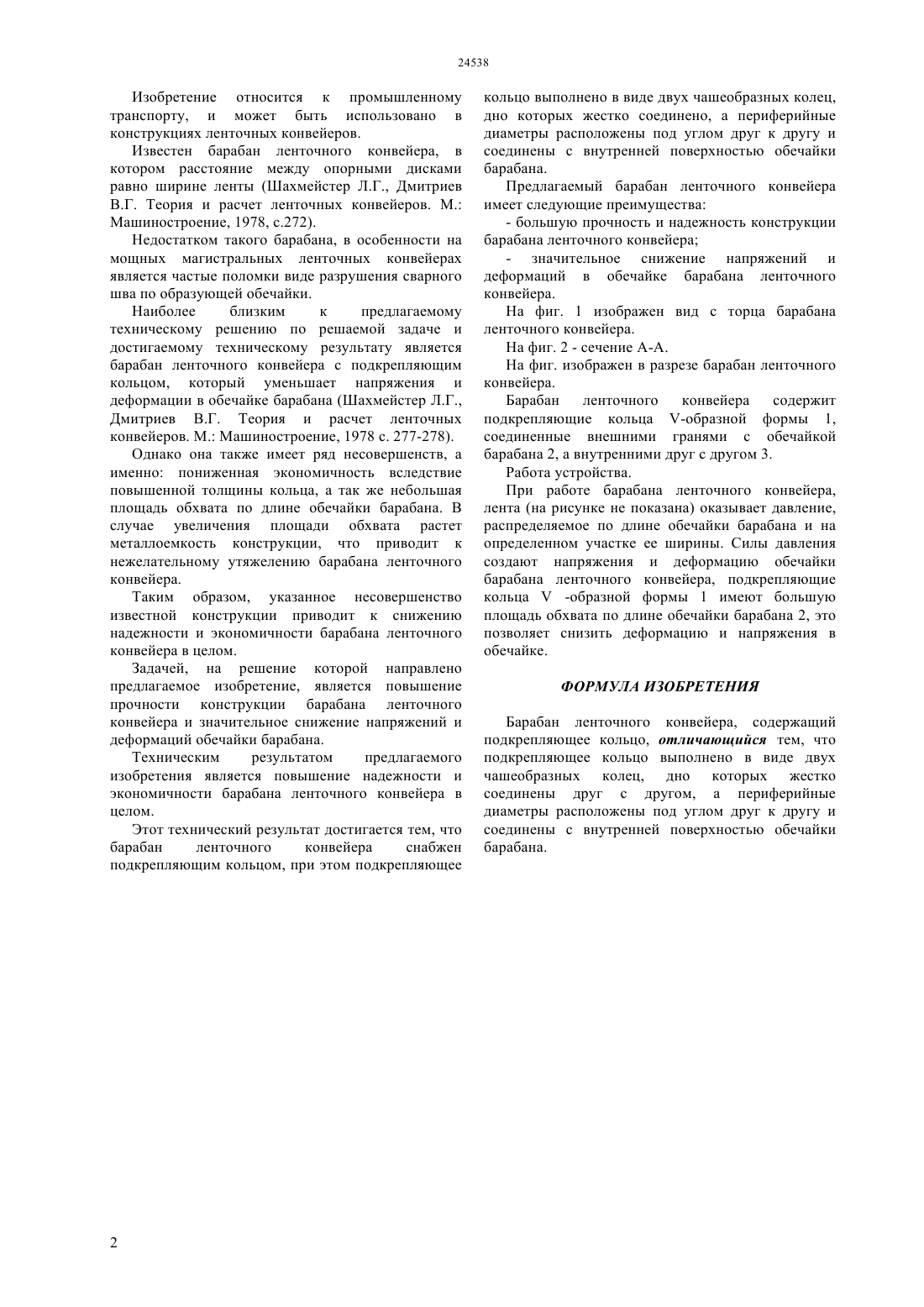

(51) 65 23/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей, на решение которой направлено предлагаемое изобретение, является повышение прочности конструкции барабана ленточного конвейера и значительное снижение напряжений и деформаций в обечайке барабана. Барабан ленточного конвейера с подкрепляющим кольцом, отличающийся тем, что подкрепляющее кольцо выполнено в виде двух чашеобразных колец, дно которых жестко соединено, а периферийные диаметры расположены под углом друг к другу и соединены с внутренней поверхностью обечайки барабана. Техническим результатом предлагаемого изобретения является повышение надежности и экономичности барабана ленточного конвейера в целом.(72) Акашев Закир Тахавиевич Малыбаев Сакен Кадыркенович Данияров Нурлан Асылханович Балабаев Оюм Темиргалиевич Косбармаков Самат Жаксибаевич Нургалиев Данияр Маратович(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к промышленному транспорту, и может быть использовано в конструкциях ленточных конвейеров. Изобретение относится к промышленному транспорту, и может быть использовано в конструкциях ленточных конвейеров. Известен барабан ленточного конвейера, в котором расстояние между опорными дисками равно ширине ленты (Шахмейстер Л.Г., Дмитриев В.Г. Теория и расчет ленточных конвейеров. М. Машиностроение, 1978, с.272). Недостатком такого барабана, в особенности на мощных магистральных ленточных конвейерах является частые поломки виде разрушения сварного шва по образующей обечайки. Наиболее близким к предлагаемому техническому решению по решаемой задаче и достигаемому техническому результату является барабан ленточного конвейера с подкрепляющим кольцом, который уменьшает напряжения и деформации в обечайке барабана (Шахмейстер Л.Г.,Дмитриев В.Г. Теория и расчет ленточных конвейеров. М. Машиностроение, 1978 с. 277-278). Однако она также имеет ряд несовершенств, а именно пониженная экономичность вследствие повышенной толщины кольца, а так же небольшая площадь обхвата по длине обечайки барабана. В случае увеличения площади обхвата растет металлоемкость конструкции, что приводит к нежелательному утяжелению барабана ленточного конвейера. Таким образом, указанное несовершенство известной конструкции приводит к снижению надежности и экономичности барабана ленточного конвейера в целом. Задачей, на решение которой направлено предлагаемое изобретение, является повышение прочности конструкции барабана ленточного конвейера и значительное снижение напряжений и деформаций обечайки барабана. Техническим результатом предлагаемого изобретения является повышение надежности и экономичности барабана ленточного конвейера в целом. Этот технический результат достигается тем, что барабан ленточного конвейера снабжен подкрепляющим кольцом, при этом подкрепляющее кольцо выполнено в виде двух чашеобразных колец,дно которых жестко соединено, а периферийные диаметры расположены под углом друг к другу и соединены с внутренней поверхностью обечайки барабана. Предлагаемый барабан ленточного конвейера имеет следующие преимущества- большую прочность и надежность конструкции барабана ленточного конвейера- значительное снижение напряжений и деформаций в обечайке барабана ленточного конвейера. На фиг. 1 изображен вид с торца барабана ленточного конвейера. На фиг. 2 - сечение А-А. На фиг. изображен в разрезе барабан ленточного конвейера. Барабан ленточного конвейера содержит подкрепляющие кольца -образной формы 1,соединенные внешними гранями с обечайкой барабана 2, а внутренними друг с другом 3. Работа устройства. При работе барабана ленточного конвейера,лента (на рисунке не показана) оказывает давление,распределяемое по длине обечайки барабана и на определенном участке ее ширины. Силы давления создают напряжения и деформацию обечайки барабана ленточного конвейера, подкрепляющие кольца-образной формы 1 имеют большую площадь обхвата по длине обечайки барабана 2, это позволяет снизить деформацию и напряжения в обечайке. ФОРМУЛА ИЗОБРЕТЕНИЯ Барабан ленточного конвейера, содержащий подкрепляющее кольцо, отличающийся тем, что подкрепляющее кольцо выполнено в виде двух чашеобразных колец, дно которых жестко соединены друг с другом, а периферийные диаметры расположены под углом друг к другу и соединены с внутренней поверхностью обечайки барабана.
