Ролик ленточного конвейера (варианты)

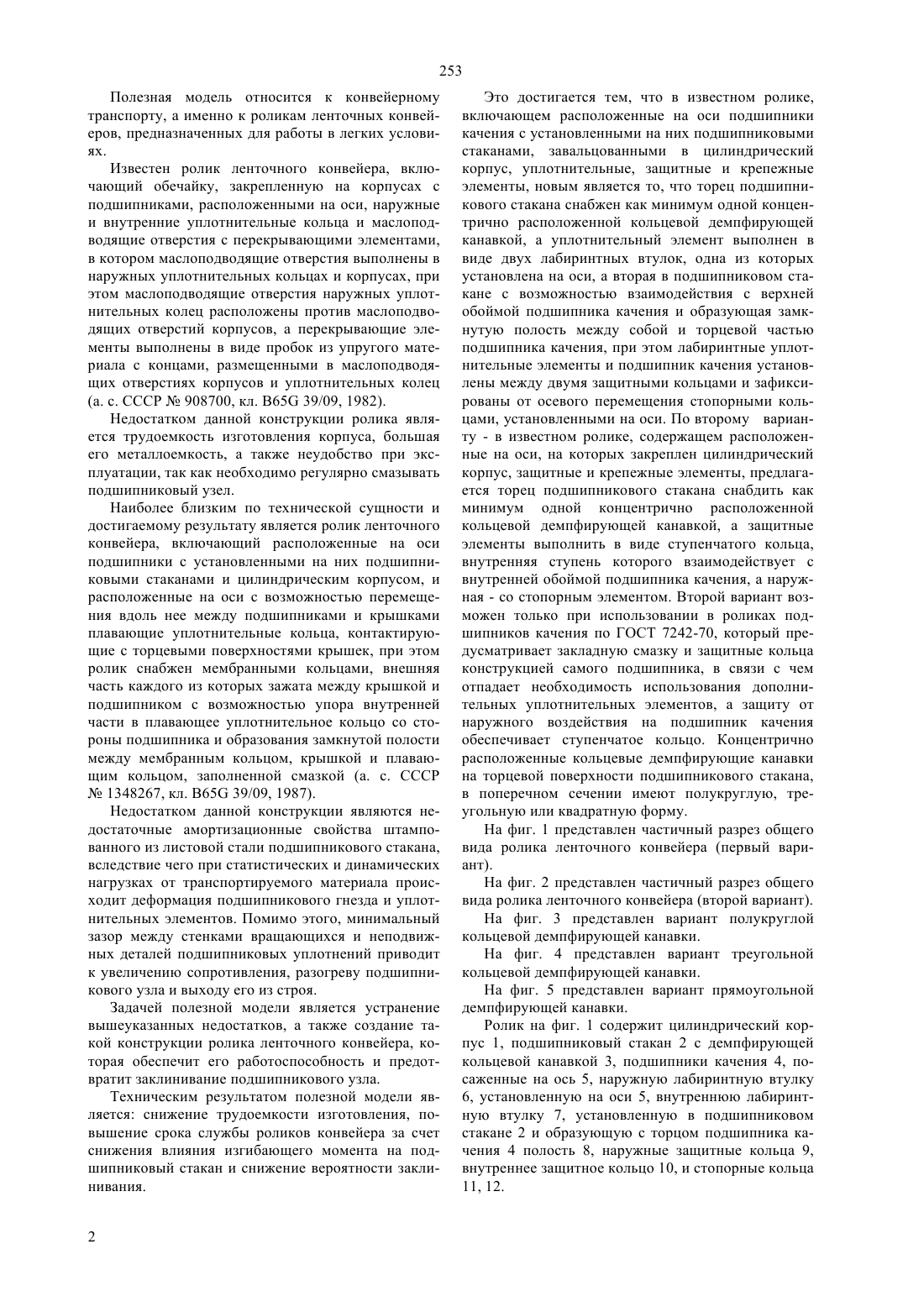

(51)7 65 39/00, 65 39/09 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Товарищество с ограниченной ответственностью Карагандинский инструментально-арматурный механический завод Геомаш(54) РОЛИК ЛЕНТОЧНОГО КОНВЕЙЕРА (ВАРИАНТЫ)(57) Полезная модель относится к конвейерному транспорту, а именно к роликам ленточных конвейеров. Ролик ленточного конвейера содержит расположенные на оси подшипники качения с установленными на них подшипниковыми стаканами, уплотнительные, защитные и крепежные элементы. Подшипниковые стаканы имеют на своей торцевой поверхности концентрично расположенные демпфирующие канавки, а уплотнительные элементы выполнены в виде двух втулок, одна из которых образует с подшипником качения кольцевую камеру, заполненную закладной смазкой. По второму варианту в связи с использованием специального подшипника качения исключены уплотнительные элементы. Снижается трудоемкость изготовления, повышается срок службы. 253 Полезная модель относится к конвейерному транспорту, а именно к роликам ленточных конвейеров, предназначенных для работы в легких условиях. Известен ролик ленточного конвейера, включающий обечайку, закрепленную на корпусах с подшипниками, расположенными на оси, наружные и внутренние уплотнительные кольца и маслоподводящие отверстия с перекрывающими элементами,в котором маслоподводящие отверстия выполнены в наружных уплотнительных кольцах и корпусах, при этом маслоподводящие отверстия наружных уплотнительных колец расположены против маслоподводящих отверстий корпусов, а перекрывающие элементы выполнены в виде пробок из упругого материала с концами, размещенными в маслоподводящих отверстиях корпусов и уплотнительных колец(а. с. СССР 908700, кл. В 65 39/09, 1982). Недостатком данной конструкции ролика является трудоемкость изготовления корпуса, большая его металлоемкость, а также неудобство при эксплуатации, так как необходимо регулярно смазывать подшипниковый узел. Наиболее близким по технической сущности и достигаемому результату является ролик ленточного конвейера, включающий расположенные на оси подшипники с установленными на них подшипниковыми стаканами и цилиндрическим корпусом, и расположенные на оси с возможностью перемещения вдоль нее между подшипниками и крышками плавающие уплотнительные кольца, контактирующие с торцевыми поверхностями крышек, при этом ролик снабжен мембранными кольцами, внешняя часть каждого из которых зажата между крышкой и подшипником с возможностью упора внутренней части в плавающее уплотнительное кольцо со стороны подшипника и образования замкнутой полости между мембранным кольцом, крышкой и плавающим кольцом, заполненной смазкой (а. с. СССР 1348267, кл. В 65 39/09, 1987). Недостатком данной конструкции являются недостаточные амортизационные свойства штампованного из листовой стали подшипникового стакана,вследствие чего при статистических и динамических нагрузках от транспортируемого материала происходит деформация подшипникового гнезда и уплотнительных элементов. Помимо этого, минимальный зазор между стенками вращающихся и неподвижных деталей подшипниковых уплотнений приводит к увеличению сопротивления, разогреву подшипникового узла и выходу его из строя. Задачей полезной модели является устранение вышеуказанных недостатков, а также создание такой конструкции ролика ленточного конвейера, которая обеспечит его работоспособность и предотвратит заклинивание подшипникового узла. Техническим результатом полезной модели является снижение трудоемкости изготовления, повышение срока службы роликов конвейера за счет снижения влияния изгибающего момента на подшипниковый стакан и снижение вероятности заклинивания. 2 Это достигается тем, что в известном ролике,включающем расположенные на оси подшипники качения с установленными на них подшипниковыми стаканами, завальцованными в цилиндрический корпус, уплотнительные, защитные и крепежные элементы, новым является то, что торец подшипникового стакана снабжен как минимум одной концентрично расположенной кольцевой демпфирующей канавкой, а уплотнительный элемент выполнен в виде двух лабиринтных втулок, одна из которых установлена на оси, а вторая в подшипниковом стакане с возможностью взаимодействия с верхней обоймой подшипника качения и образующая замкнутую полость между собой и торцевой частью подшипника качения, при этом лабиринтные уплотнительные элементы и подшипник качения установлены между двумя защитными кольцами и зафиксированы от осевого перемещения стопорными кольцами, установленными на оси. По второму варианту - в известном ролике, содержащем расположенные на оси, на которых закреплен цилиндрический корпус, защитные и крепежные элементы, предлагается торец подшипникового стакана снабдить как минимум одной концентрично расположенной кольцевой демпфирующей канавкой, а защитные элементы выполнить в виде ступенчатого кольца,внутренняя ступень которого взаимодействует с внутренней обоймой подшипника качения, а наружная - со стопорным элементом. Второй вариант возможен только при использовании в роликах подшипников качения по ГОСТ 7242-70, который предусматривает закладную смазку и защитные кольца конструкцией самого подшипника, в связи с чем отпадает необходимость использования дополнительных уплотнительных элементов, а защиту от наружного воздействия на подшипник качения обеспечивает ступенчатое кольцо. Концентрично расположенные кольцевые демпфирующие канавки на торцевой поверхности подшипникового стакана,в поперечном сечении имеют полукруглую, треугольную или квадратную форму. На фиг. 1 представлен частичный разрез общего вида ролика ленточного конвейера (первый вариант). На фиг. 2 представлен частичный разрез общего вида ролика ленточного конвейера (второй вариант). На фиг. 3 представлен вариант полукруглой кольцевой демпфирующей канавки. На фиг. 4 представлен вариант треугольной кольцевой демпфирующей канавки. На фиг. 5 представлен вариант прямоугольной демпфирующей канавки. Ролик на фиг. 1 содержит цилиндрический корпус 1, подшипниковый стакан 2 с демпфирующей кольцевой канавкой 3, подшипники качения 4, посаженные на ось 5, наружную лабиринтную втулку 6, установленную на оси 5, внутреннюю лабиринтную втулку 7, установленную в подшипниковом стакане 2 и образующую с торцом подшипника качения 4 полость 8, наружные защитные кольца 9,внутреннее защитное кольцо 10, и стопорные кольца 11, 12. 253 Ролик на фиг. 2 отличается от ролика на фиг. 1 тем, что подшипник качения 4 снабжен встроенными защитными кольцами, тем самым не требует дополнительных лабиринтных уплотнений, а его защита с наружной стороны осуществляется ступенчатым кольцом 13, одной стороной взаимодействующим с внутренним ободом подшипника качения,а другой - со стопорным кольцом 12. Ролик ленточного конвейера работает следующим образом. При вращении под воздействием движущейся ленты (лента не показана) цилиндрического корпуса 1 происходит вращение подшипникового стакана 2 и вместе с ним наружной обоймы подшипника качения 4. Внутренняя обойма подшипника качения 4 жестко закреплена на неподвижной оси 5, внутренняя лабиринтная втулка 7 вращается вместе с подшипниковым стаканом 2, а кольцевая полость 8 при сборке заполняется закладной смазкой (смазка не показана). Наружная лабиринтная втулка 6 установлена на оси 5 и остается неподвижной. Крепление подшипника качения от осевого перемещения осуществляется стопорным кольцом 11, внутреннее и наружное защитные кольца 9 и 10 установлены с возможностью взаимного вращения. Стопорное кольцо 12 препятствует осевому смещению лабиринтных втулок 6 и 7 и наружного защитного кольца 9. Демпфирующая кольцевая канавка 3 предназначена для амортизации динамических и статистических нагрузок от транспортируемого материала на ролик, тем самым предохраняя подшипниковый узел от деформации и заклинивания. Применение предлагаемой конструкции роликов ленточного конвейера обеспечивает значительное снижение трудоемкости изготовления, повышение надежности при эксплуатации. По данной конструкции изготовлены и испытаны опытные образцы роликов, которые показали их надежность и работоспособность. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Ролик ленточного конвейера, включающий расположенные на оси подшипники качения с установленными на них подшипниковыми стаканами,завальцованными в цилиндрический корпус, уплотнительные защитные и крепежные элементы, отличающийся тем, что торец подшипникового стакана снабжен как минимум одной концентрично расположенной кольцевой демпфирующей канавкой, а уплотнительный элемент выполнен в виде двух лабиринтных втулок, одна из которых установлена на оси, а вторая в подшипниковом стакане с возможностью взаимодействия с верхней обоймой подшипника качения и образующая полость между собой и торцевой частью подшипника качения, при этом лабиринтные уплотнения и подшипник качения установлены между двумя защитными кольцами и зафиксированы от осевого перемещения стопорными кольцами, установленными на оси. 2. Ролик ленточного конвейера, включающий расположенные на оси подшипники качения с установленными на них подшипниковыми стаканами, на которых закреплен цилиндрический корпус, защитные и крепежные элементы, отличающийся тем,что торец подшипникового стакана снабжен как минимум одной концентрично расположенной канавкой, а защитные элементы выполнены в виде ступенчатого кольца, внутренняя ступень которого взаимодействует с внутренней обоймой подшипника качения, а наружная со стопорным элементом. 3. Ролик по п. 1 или 2, отличающийся тем, что кольцевая демпфирующая канавка в сечении имеет полукруглую форму. 4. Ролик по п. 1 или 2, отличающийся тем, что кольцевая демпфирующая канавка в сечении имеет треугольную форму. 5. Ролик по п. 1 или 2, отличающийся тем, что кольцевая демпфирующая канавка в сечении имеет прямоугольную форму.
