Устройство для определения пылеемкости тканей

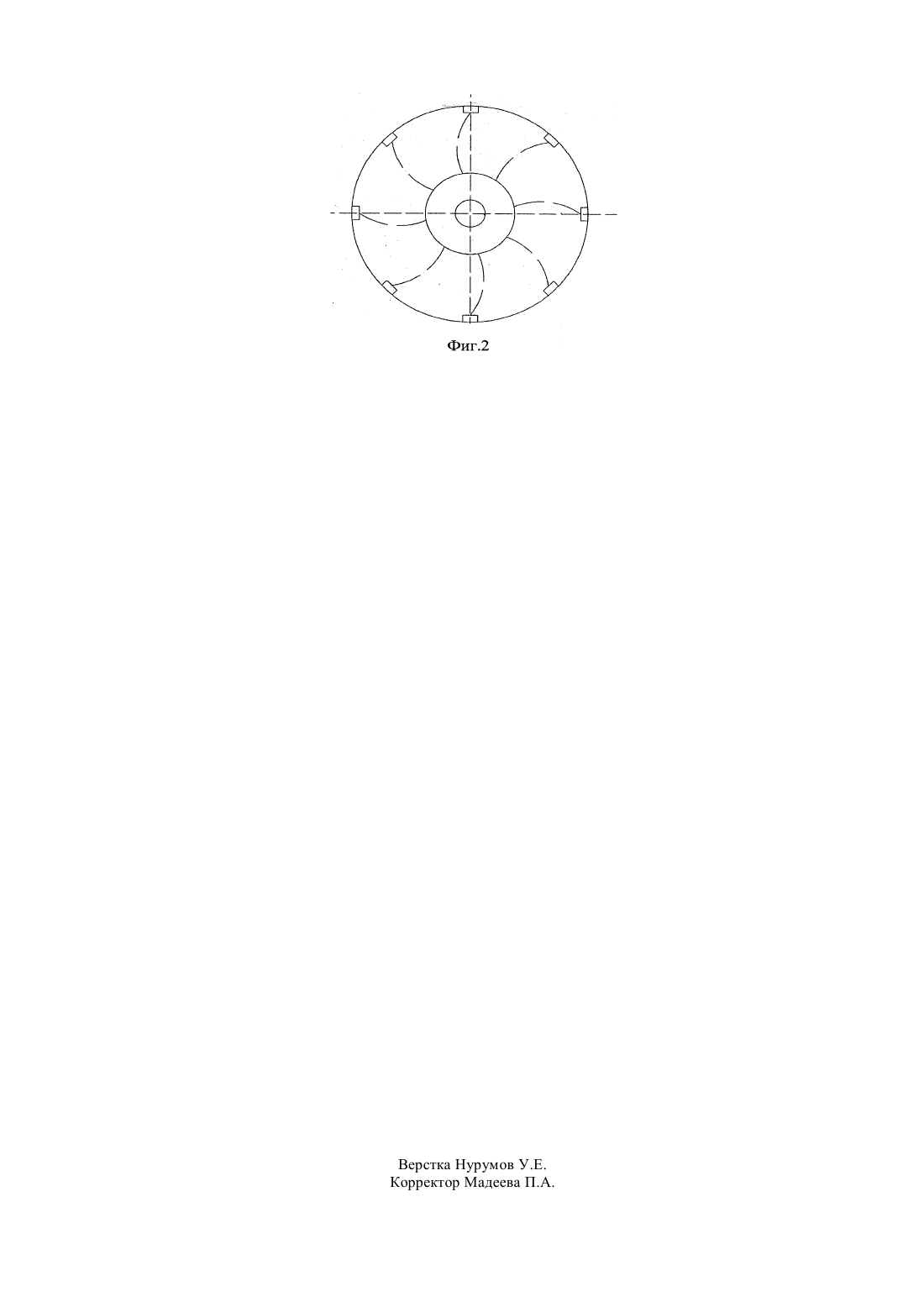

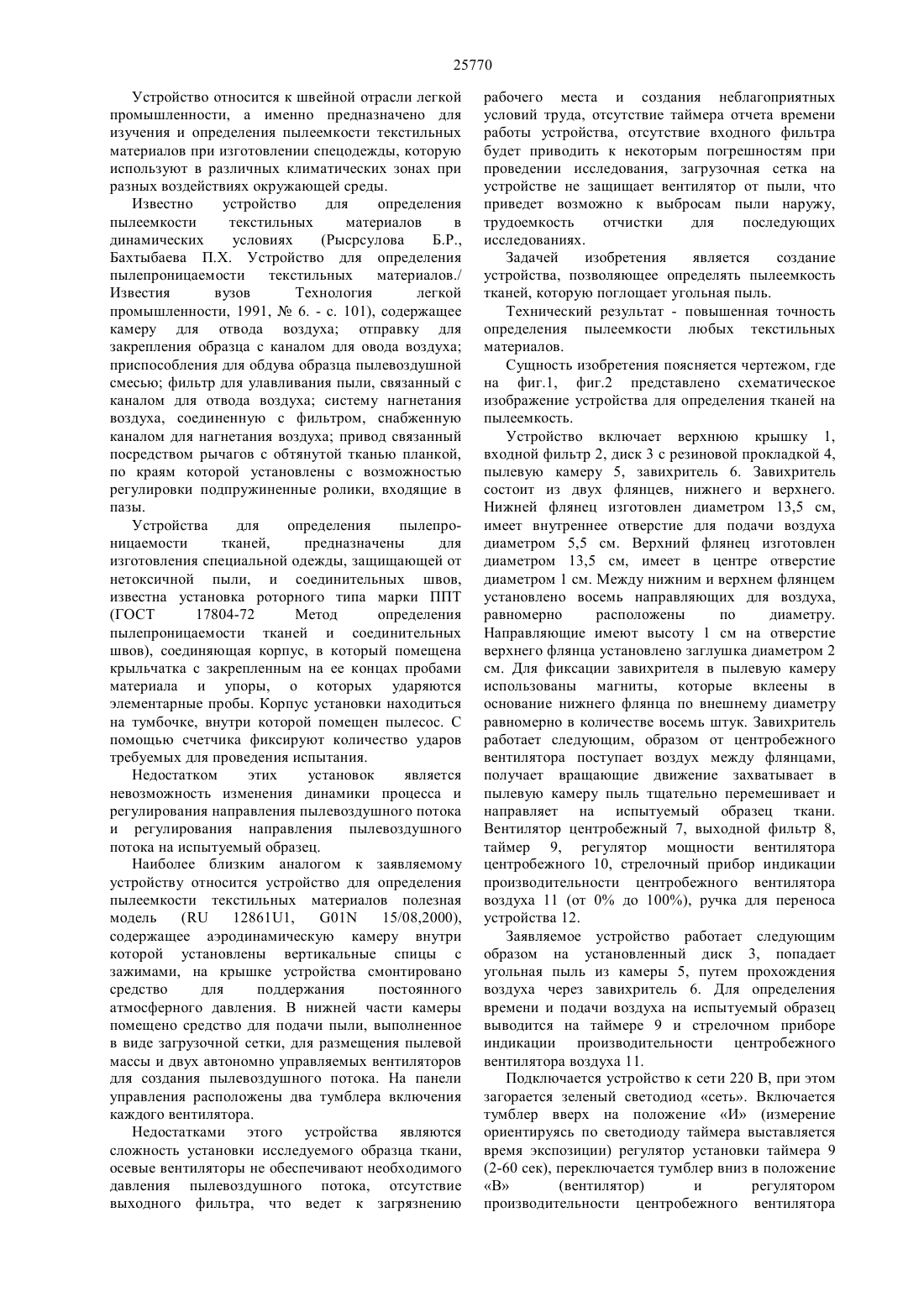

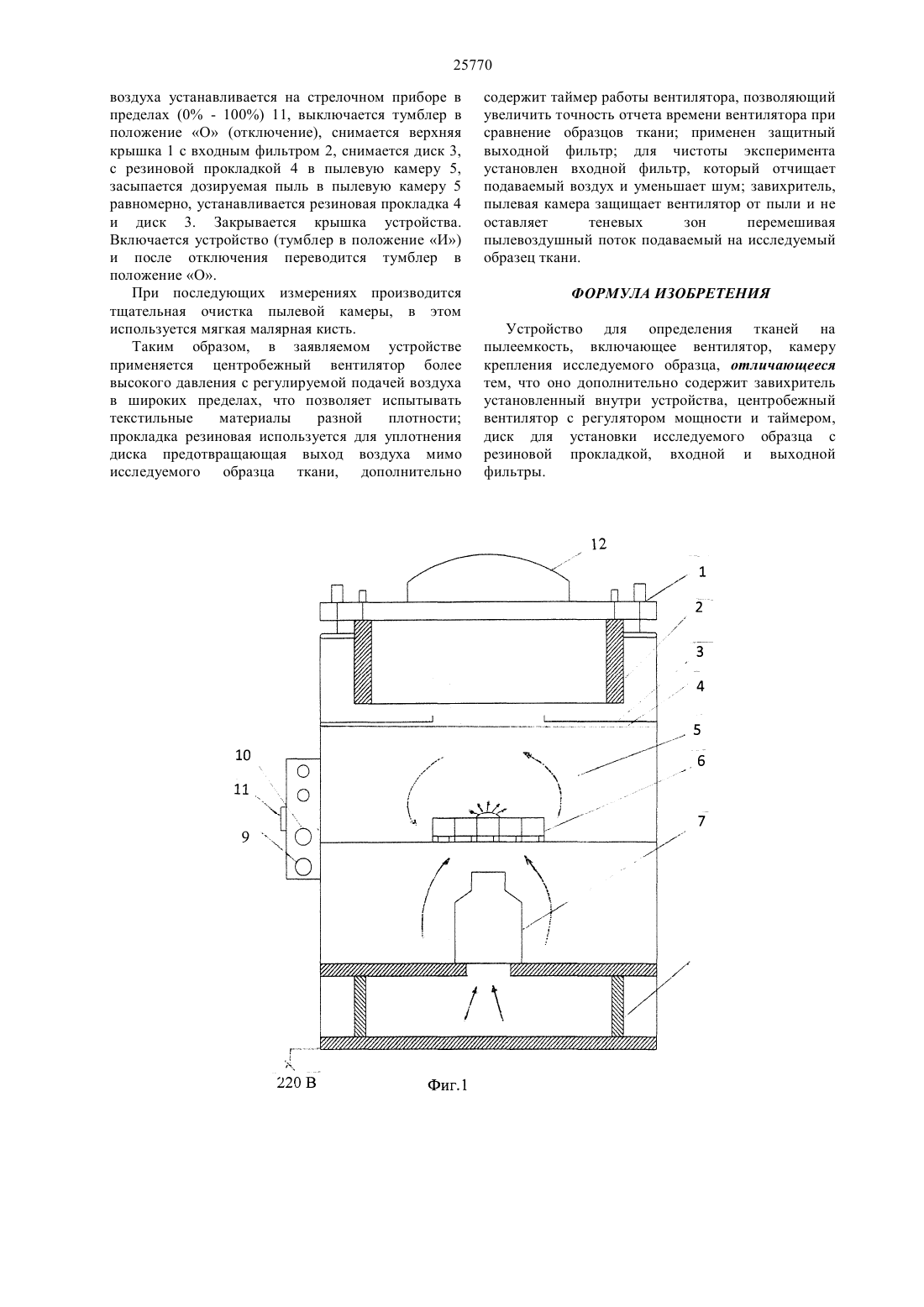

(51) 01 15/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ климатических зонах при разных воздействиях окружающей среды. Заявляемое устройство дополнительно содержит завихритель, установленный внутри устройства,центробежный вентилятор с регулятором мощности и таймером, диск для установки исследуемого образца с резиновой прокладкой, входной и выходной фильтры, ручку для переноса устройства. Устройство позволяет за короткое время и разной подачи воздуха выявить, какое количество угольной пыли впитывается в исследуемый текстильный материал.(56) Полезная модель РФ 12861, 01 15/08,10.02.2000(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЫЛЕЕМКОСТИ ТКАНЕЙ(57) Устройство относится к швейной отросли легкой промышленности, а именно предназначено для изучения и определения пылеемкости текстильных материалов при изготовлении спецодежды, которую используют в различных 25770 Устройство относится к швейной отрасли легкой промышленности, а именно предназначено для изучения и определения пылеемкости текстильных материалов при изготовлении спецодежды, которую используют в различных климатических зонах при разных воздействиях окружающей среды. Известно устройство для определения пылеемкости текстильных материалов в динамических условиях(Рысрсулова Б.Р.,Бахтыбаева П.Х. Устройство для определения пылепроницаемости текстильных материалов./ Известия вузов Технология легкой промышленности, 1991,6. - с. 101), содержащее камеру для отвода воздуха отправку для закрепления образца с каналом для овода воздуха приспособления для обдува образца пылевоздушной смесью фильтр для улавливания пыли, связанный с каналом для отвода воздуха систему нагнетания воздуха, соединенную с фильтром, снабженную каналом для нагнетания воздуха привод связанный посредством рычагов с обтянутой тканью планкой,по краям которой установлены с возможностью регулировки подпружиненные ролики, входящие в пазы. Устройства для определения пылепроницаемости тканей,предназначены для изготовления специальной одежды, защищающей от нетоксичной пыли, и соединительных швов,известна установка роторного типа марки ППТ(ГОСТ 17804-72 Метод определения пылепроницаемости тканей и соединительных швов), соединяющая корпус, в который помещена крыльчатка с закрепленным на ее концах пробами материала и упоры, о которых ударяются элементарные пробы. Корпус установки находиться на тумбочке, внутри которой помещен пылесос. С помощью счетчика фиксируют количество ударов требуемых для проведения испытания. Недостатком этих установок является невозможность изменения динамики процесса и регулирования направления пылевоздушного потока и регулирования направления пылевоздушного потока на испытуемый образец. Наиболее близким аналогом к заявляемому устройству относится устройство для определения пылеемкости текстильных материалов полезная модель( 128611,01 15/08,2000),содержащее аэродинамическую камеру внутри которой установлены вертикальные спицы с зажимами, на крышке устройства смонтировано средство для поддержания постоянного атмосферного давления. В нижней части камеры помещено средство для подачи пыли, выполненное в виде загрузочной сетки, для размещения пылевой массы и двух автономно управляемых вентиляторов для создания пылевоздушного потока. На панели управления расположены два тумблера включения каждого вентилятора. Недостатками этого устройства являются сложность установки исследуемого образца ткани,осевые вентиляторы не обеспечивают необходимого давления пылевоздушного потока, отсутствие выходного фильтра, что ведет к загрязнению рабочего места и создания неблагоприятных условий труда, отсутствие таймера отчета времени работы устройства, отсутствие входного фильтра будет приводить к некоторым погрешностям при проведении исследования, загрузочная сетка на устройстве не защищает вентилятор от пыли, что приведет возможно к выбросам пыли наружу,трудоемкость отчистки для последующих исследованиях. Задачей изобретения является создание устройства, позволяющее определять пылеемкость тканей, которую поглощает угольная пыль. Технический результат - повышенная точность определения пылеемкости любых текстильных материалов. Сущность изобретения поясняется чертежом, где на фиг.1, фиг.2 представлено схематическое изображение устройства для определения тканей на пылеемкость. Устройство включает верхнюю крышку 1,входной фильтр 2, диск 3 с резиновой прокладкой 4,пылевую камеру 5, завихритель 6. Завихритель состоит из двух флянцев, нижнего и верхнего. Нижней флянец изготовлен диаметром 13,5 см,имеет внутреннее отверстие для подачи воздуха диаметром 5,5 см. Верхний флянец изготовлен диаметром 13,5 см, имеет в центре отверстие диаметром 1 см. Между нижним и верхнем флянцем установлено восемь направляющих для воздуха,равномерно расположены по диаметру. Направляющие имеют высоту 1 см на отверстие верхнего флянца установлено заглушка диаметром 2 см. Для фиксации завихрителя в пылевую камеру использованы магниты, которые вклеены в основание нижнего флянца по внешнему диаметру равномерно в количестве восемь штук. Завихритель работает следующим, образом от центробежного вентилятора поступает воздух между флянцами,получает вращающие движение захватывает в пылевую камеру пыль тщательно перемешивает и направляет на испытуемый образец ткани. Вентилятор центробежный 7, выходной фильтр 8,таймер 9, регулятор мощности вентилятора центробежного 10, стрелочный прибор индикации производительности центробежного вентилятора воздуха 11 (от 0 до 100), ручка для переноса устройства 12. Заявляемое устройство работает следующим образом на установленный диск 3, попадает угольная пыль из камеры 5, путем прохождения воздуха через завихритель 6. Для определения времени и подачи воздуха на испытуемый образец выводится на таймере 9 и стрелочном приборе индикации производительности центробежного вентилятора воздуха 11. Подключается устройство к сети 220 В, при этом загорается зеленый светодиод сеть. Включается тумблер вверх на положение И (измерение ориентируясь по светодиоду таймера выставляется время экспозиции) регулятор установки таймера 9(2-60 сек), переключается тумблер вниз в положение В(вентилятор) и регулятором производительности центробежного вентилятора 25770 воздуха устанавливается на стрелочном приборе в пределах (0 - 100) 11, выключается тумблер в положение О (отключение), снимается верхняя крышка 1 с входным фильтром 2, снимается диск 3,с резиновой прокладкой 4 в пылевую камеру 5,засыпается дозируемая пыль в пылевую камеру 5 равномерно, устанавливается резиновая прокладка 4 и диск 3. Закрывается крышка устройства. Включается устройство (тумблер в положение И) и после отключения переводится тумблер в положение О. При последующих измерениях производится тщательная очистка пылевой камеры, в этом используется мягкая малярная кисть. Таким образом, в заявляемом устройстве применяется центробежный вентилятор более высокого давления с регулируемой подачей воздуха в широких пределах, что позволяет испытывать текстильные материалы разной плотности прокладка резиновая используется для уплотнения диска предотвращающая выход воздуха мимо исследуемого образца ткани, дополнительно содержит таймер работы вентилятора, позволяющий увеличить точность отчета времени вентилятора при сравнение образцов ткани применен защитный выходной фильтр для чистоты эксперимента установлен входной фильтр, который отчищает подаваемый воздух и уменьшает шум завихритель,пылевая камера защищает вентилятор от пыли и не оставляет теневых зон перемешивая пылевоздушный поток подаваемый на исследуемый образец ткани. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для определения тканей на пылеемкость, включающее вентилятор, камеру крепления исследуемого образца, отличающееся тем, что оно дополнительно содержит завихритель установленный внутри устройства, центробежный вентилятор с регулятором мощности и таймером,диск для установки исследуемого образца с резиновой прокладкой, входной и выходной фильтры.
