Каскадный способ очистки загрязненного грунта от нефти и устройство для осуществления

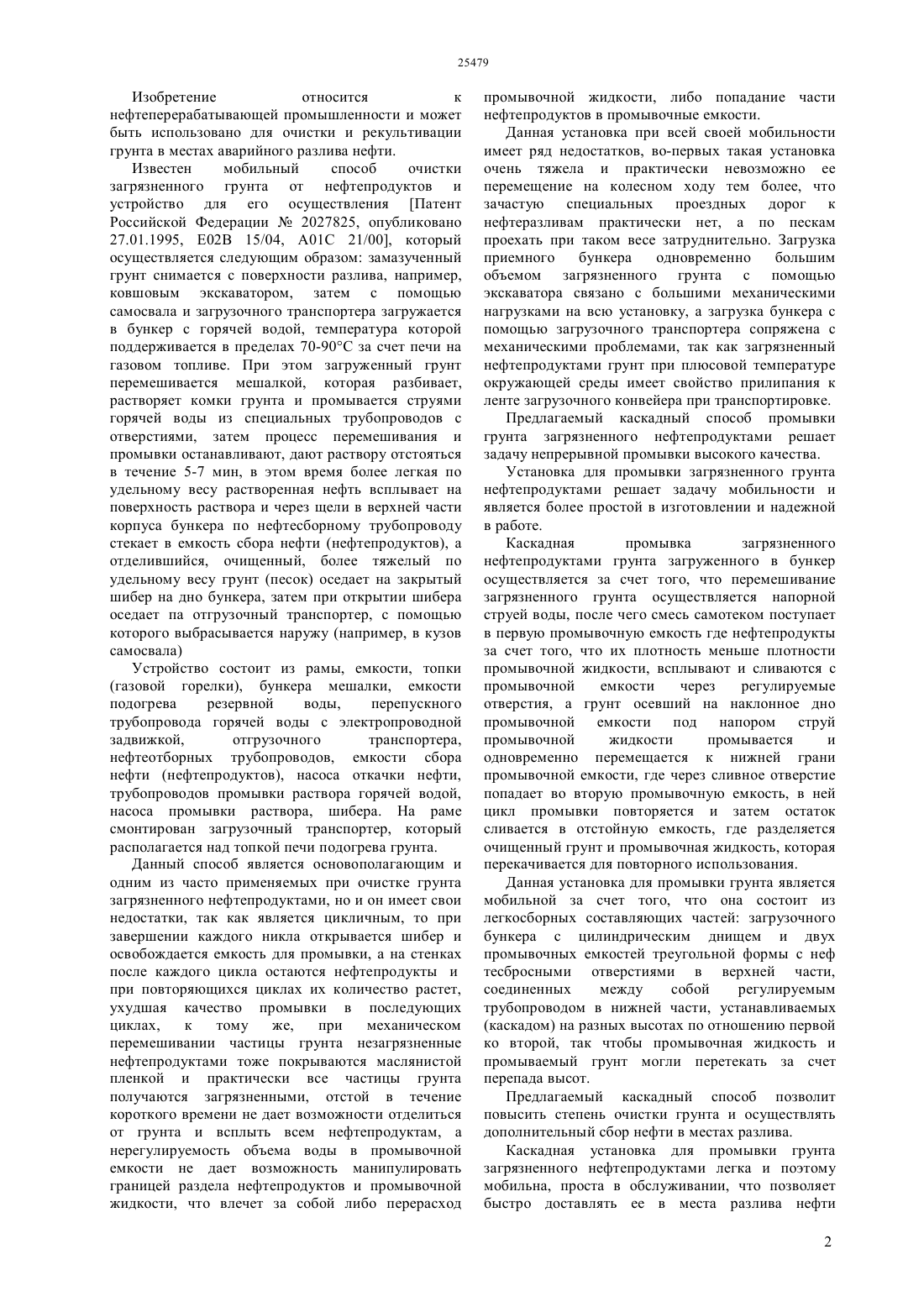

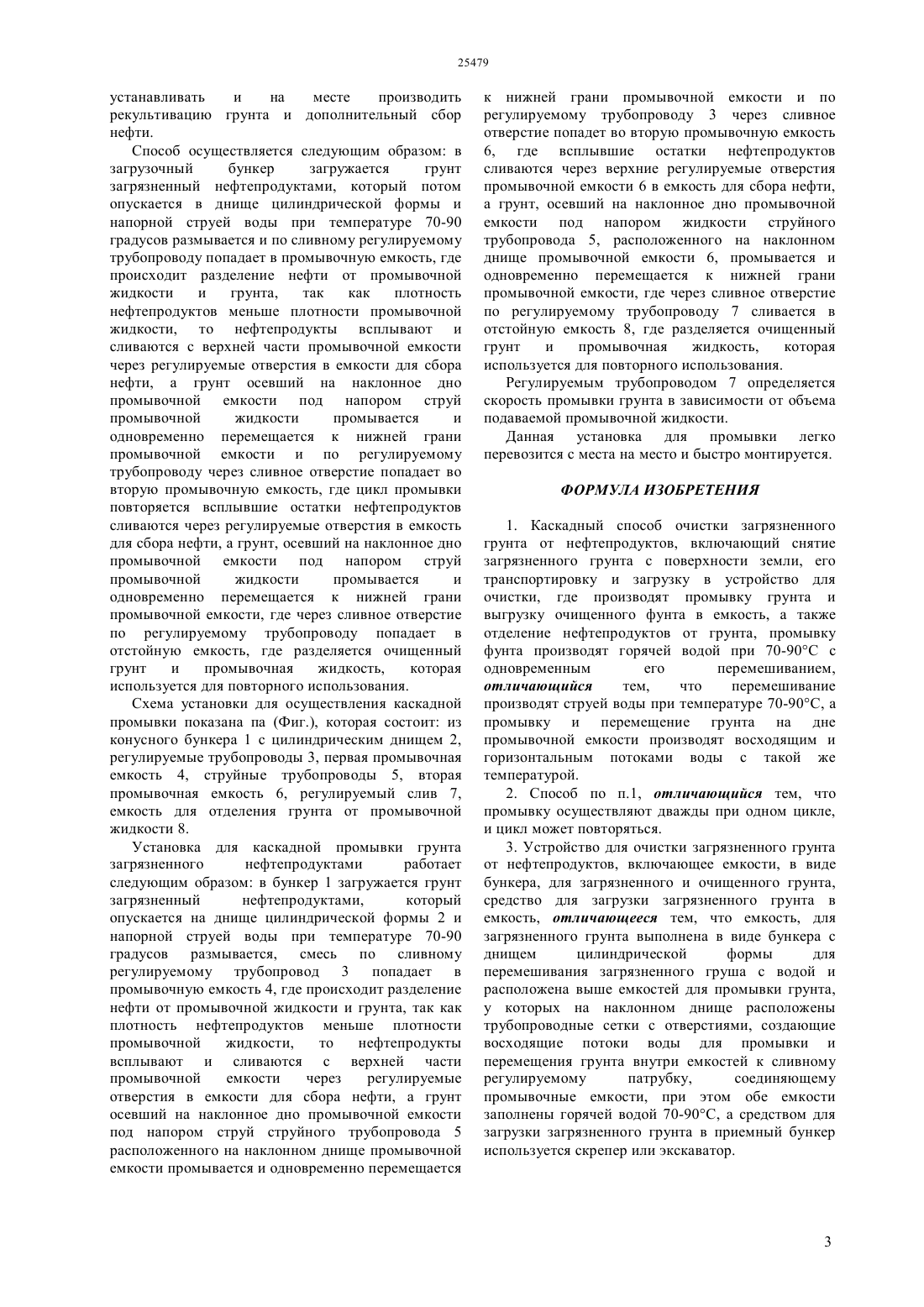

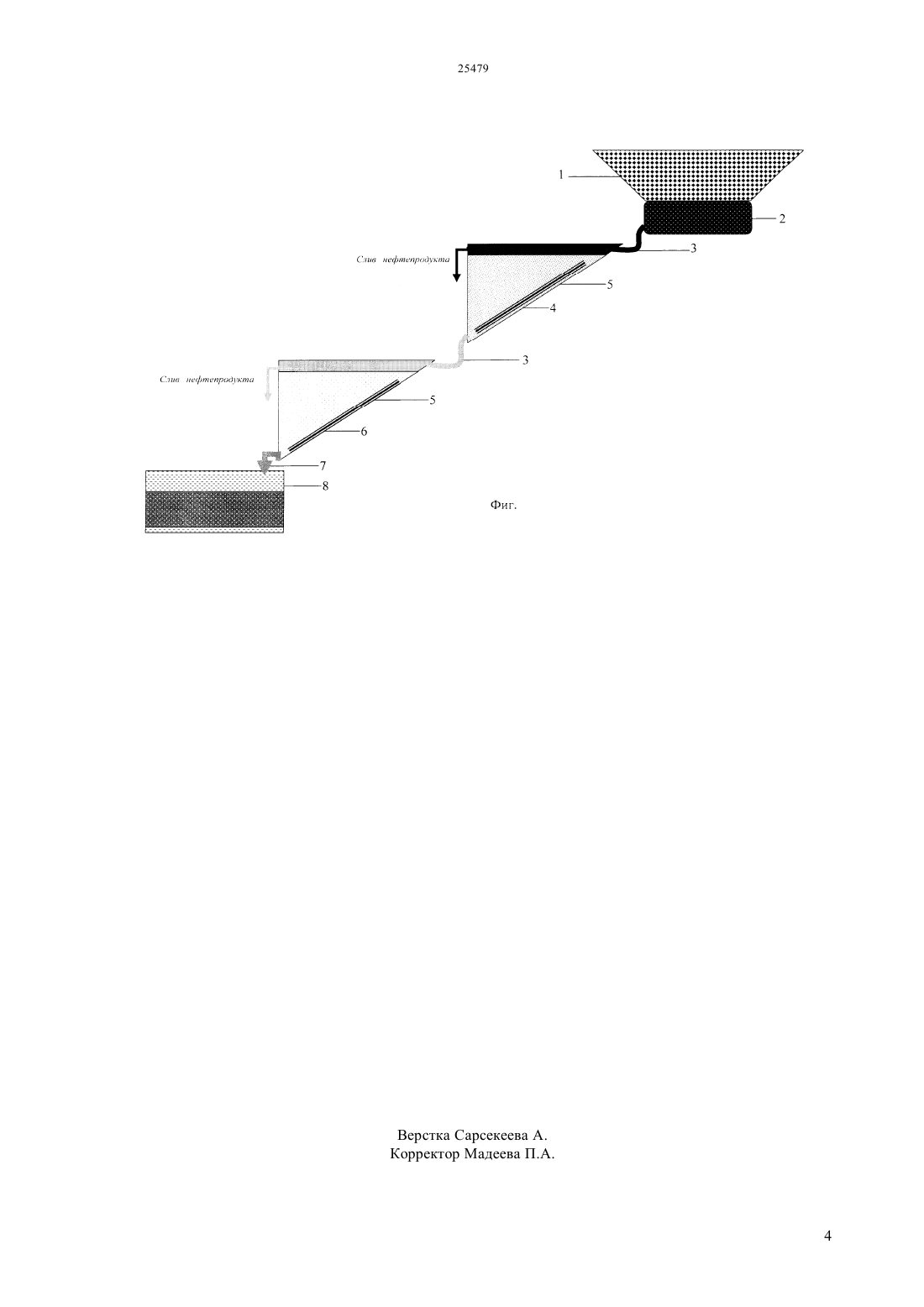

(51) 02 15/04 (2011.01) 01 21/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ промывочной жидкости промывается и через сливное отверстие попадает во вторую промывочную емкость, где цикл промывки повторяется и затем сливается в отстойную емкость,где разделяется очищенный грунт и промывочная жидкость, которая перекачивается для повторного использования. Данная установка для промывки грунта является мобильной за счет того, что она состоит из легкосборных составных частей загрузочного бункера с цилиндрическим днищем и двух промывочных емкостей треугольной формы с нефтесбросными отверстиями в верней части,соединенных между собой регулируемым трубопроводом, устанавливаемых каскадом (на разных высотах) по отношению первой ко второй,так чтобы промывочная жидкость и промываемый грунт могли перетекать за счет перепада высот.(76) Женусов Адиль Есимович Юсупов Сакит Аджиевич(54) КАСКАДНЫЙ СПОСОБ ОЧИСТКИ ЗАГРЯЗНЕННОГО ГРУНТА ОТ НЕФТИ И УСТРОЙСТВО ДЛЯ ОСУЩЕСТВЛЕНИЯ(57) Каскадная промывка загрязненного нефтепродуктами грунта, загруженного в бункер,осуществляется за счет того, что перемешивание загрязненного грунта производится напорной струей промывочной жидкости, после чего смесь поступает в первую промывочную емкость,откуда нефтепродукты сливаются через регулируемые сливы, а грунт осевший на наклонное дно промывочной емкости под напором струй Изобретение относится к нефтеперерабатывающей промышленности и может быть использовано для очистки и рекультивации грунта в местах аварийного разлива нефти. Известен мобильный способ очистки загрязненного грунта от нефтепродуктов и устройство для его осуществления Патент Российской Федерации 2027825, опубликовано 27.01.1995, Е 02 В 15/04, А 01 С 21/00, который осуществляется следующим образом замазученный грунт снимается с поверхности разлива, например,ковшовым экскаватором, затем с помощью самосвала и загрузочного транспортера загружается в бункер с горячей водой, температура которой поддерживается в пределах 70-90 за счет печи на газовом топливе. При этом загруженный грунт перемешивается мешалкой, которая разбивает,растворяет комки грунта и промывается струями горячей воды из специальных трубопроводов с отверстиями, затем процесс перемешивания и промывки останавливают, дают раствору отстояться в течение 5-7 мин, в этом время более легкая по удельному весу растворенная нефть всплывает на поверхность раствора и через щели в верхней части корпуса бункера по нефтесборному трубопроводу стекает в емкость сбора нефти (нефтепродуктов), а отделившийся, очищенный, более тяжелый по удельному весу грунт (песок) оседает на закрытый шибер на дно бункера, затем при открытии шибера оседает па отгрузочный транспортер, с помощью которого выбрасывается наружу (например, в кузов самосвала) Устройство состоит из рамы, емкости, топки(газовой горелки), бункера мешалки, емкости подогрева резервной воды,перепускного трубопровода горячей воды с электропроводной задвижкой,отгрузочного транспортера,нефтеотборных трубопроводов, емкости сбора нефти (нефтепродуктов), насоса откачки нефти,трубопроводов промывки раствора горячей водой,насоса промывки раствора, шибера. На раме смонтирован загрузочный транспортер, который располагается над топкой печи подогрева грунта. Данный способ является основополагающим и одним из часто применяемых при очистке грунта загрязненного нефтепродуктами, но и он имеет свои недостатки, так как является цикличным, то при завершении каждого никла открывается шибер и освобождается емкость для промывки, а на стенках после каждого цикла остаются нефтепродукты и при повторяющихся циклах их количество растет,ухудшая качество промывки в последующих циклах,к тому же,при механическом перемешивании частицы грунта незагрязненные нефтепродуктами тоже покрываются маслянистой пленкой и практически все частицы грунта получаются загрязненными, отстой в течение короткого времени не дает возможности отделиться от грунта и всплыть всем нефтепродуктам, а нерегулируемость объема воды в промывочной емкости не дает возможность манипулировать границей раздела нефтепродуктов и промывочной жидкости, что влечет за собой либо перерасход промывочной жидкости, либо попадание части нефтепродуктов в промывочные емкости. Данная установка при всей своей мобильности имеет ряд недостатков, во-первых такая установка очень тяжела и практически невозможно ее перемещение на колесном ходу тем более, что зачастую специальных проездных дорог к нефтеразливам практически нет, а по пескам проехать при таком весе затруднительно. Загрузка приемного бункера одновременно большим объемом загрязненного грунта с помощью экскаватора связано с большими механическими нагрузками на всю установку, а загрузка бункера с помощью загрузочного транспортера сопряжена с механическими проблемами, так как загрязненный нефтепродуктами грунт при плюсовой температуре окружающей среды имеет свойство прилипания к ленте загрузочного конвейера при транспортировке. Предлагаемый каскадный способ промывки грунта загрязненного нефтепродуктами решает задачу непрерывной промывки высокого качества. Установка для промывки загрязненного грунта нефтепродуктами решает задачу мобильности и является более простой в изготовлении и надежной в работе. Каскадная промывка загрязненного нефтепродуктами грунта загруженного в бункер осуществляется за счет того, что перемешивание загрязненного грунта осуществляется напорной струей воды, после чего смесь самотеком поступает в первую промывочную емкость где нефтепродукты за счет того, что их плотность меньше плотности промывочной жидкости, всплывают и сливаются с промывочной емкости через регулируемые отверстия, а грунт осевший на наклонное дно промывочной емкости под напором струй промывочной жидкости промывается и одновременно перемещается к нижней грани промывочной емкости, где через сливное отверстие попадает во вторую промывочную емкость, в ней цикл промывки повторяется и затем остаток сливается в отстойную емкость, где разделяется очищенный грунт и промывочная жидкость, которая перекачивается для повторного использования. Данная установка для промывки грунта является мобильной за счет того, что она состоит из легкосборных составляющих частей загрузочного бункера с цилиндрическим днищем и двух промывочных емкостей треугольной формы с неф тесбросными отверстиями в верхней части,соединенных между собой регулируемым трубопроводом в нижней части, устанавливаемых(каскадом) на разных высотах по отношению первой ко второй, так чтобы промывочная жидкость и промываемый грунт могли перетекать за счет перепада высот. Предлагаемый каскадный способ позволит повысить степень очистки грунта и осуществлять дополнительный сбор нефти в местах разлива. Каскадная установка для промывки грунта загрязненного нефтепродуктами легка и поэтому мобильна, проста в обслуживании, что позволяет быстро доставлять ее в места разлива нефти 2 устанавливать и на месте производить рекультивацию грунта и дополнительный сбор нефти. Способ осуществляется следующим образом в загрузочный бункер загружается грунт загрязненный нефтепродуктами, который потом опускается в днище цилиндрической формы и напорной струей воды при температуре 70-90 градусов размывается и по сливному регулируемому трубопроводу попадает в промывочную емкость, где происходит разделение нефти от промывочной жидкости и грунта,так как плотность нефтепродуктов меньше плотности промывочной жидкости, то нефтепродукты всплывают и сливаются с верхней части промывочной емкости через регулируемые отверстия в емкости для сбора нефти, а грунт осевший на наклонное дно промывочной емкости под напором струй промывочной жидкости промывается и одновременно перемещается к нижней грани промывочной емкости и по регулируемому трубопроводу через сливное отверстие попадает во вторую промывочную емкость, где цикл промывки повторяется всплывшие остатки нефтепродуктов сливаются через регулируемые отверстия в емкость для сбора нефти, а грунт, осевший на наклонное дно промывочной емкости под напором струй промывочной жидкости промывается и одновременно перемещается к нижней грани промывочной емкости, где через сливное отверстие по регулируемому трубопроводу попадает в отстойную емкость, где разделяется очищенный грунт и промывочная жидкость,которая используется для повторного использования. Схема установки для осуществления каскадной промывки показана па (Фиг.), которая состоит из конусного бункера 1 с цилиндрическим днищем 2,регулируемые трубопроводы 3, первая промывочная емкость 4, струйные трубопроводы 5, вторая промывочная емкость 6, регулируемый слив 7,емкость для отделения грунта от промывочной жидкости 8. Установка для каскадной промывки грунта загрязненного нефтепродуктами работает следующим образом в бункер 1 загружается грунт загрязненный нефтепродуктами,который опускается на днище цилиндрической формы 2 и напорной струей воды при температуре 70-90 градусов размывается, смесь по сливному регулируемому трубопровод 3 попадает в промывочную емкость 4, где происходит разделение нефти от промывочной жидкости и грунта, так как плотность нефтепродуктов меньше плотности промывочной жидкости,то нефтепродукты всплывают и сливаются с верхней части промывочной емкости через регулируемые отверстия в емкости для сбора нефти, а грунт осевший на наклонное дно промывочной емкости под напором струй струйного трубопровода 5 расположенного на наклонном днище промывочной емкости промывается и одновременно перемещается к нижней грани промывочной емкости и по регулируемому трубопроводу 3 через сливное отверстие попадет во вторую промывочную емкость 6, где всплывшие остатки нефтепродуктов сливаются через верхние регулируемые отверстия промывочной емкости 6 в емкость для сбора нефти,а грунт, осевший на наклонное дно промывочной емкости под напором жидкости струйного трубопровода 5, расположенного на наклонном днище промывочной емкости 6, промывается и одновременно перемещается к нижней грани промывочной емкости, где через сливное отверстие по регулируемому трубопроводу 7 сливается в отстойную емкость 8, где разделяется очищенный грунт и промывочная жидкость,которая используется для повторного использования. Регулируемым трубопроводом 7 определяется скорость промывки грунта в зависимости от объема подаваемой промывочной жидкости. Данная установка для промывки легко перевозится с места на место и быстро монтируется. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Каскадный способ очистки загрязненного грунта от нефтепродуктов, включающий снятие загрязненного грунта с поверхности земли, его транспортировку и загрузку в устройство для очистки, где производят промывку грунта и выгрузку очищенного фунта в емкость, а также отделение нефтепродуктов от грунта, промывку фунта производят горячей водой при 70-90 с одновременным его перемешиванием,отличающийся тем,что перемешивание производят струей воды при температуре 70-90, а промывку и перемещение грунта на дне промывочной емкости производят восходящим и горизонтальным потоками воды с такой же температурой. 2. Способ по п.1, отличающийся тем, что промывку осуществляют дважды при одном цикле,и цикл может повторяться. 3. Устройство для очистки загрязненного грунта от нефтепродуктов, включающее емкости, в виде бункера, для загрязненного и очищенного грунта,средство для загрузки загрязненного грунта в емкость, отличающееся тем, что емкость, для загрязненного грунта выполнена в виде бункера с днищем цилиндрической формы для перемешивания загрязненного груша с водой и расположена выше емкостей для промывки грунта,у которых на наклонном днище расположены трубопроводные сетки с отверстиями, создающие восходящие потоки воды для промывки и перемещения грунта внутри емкостей к сливному регулируемому патрубку,соединяющему промывочные емкости, при этом обе емкости заполнены горячей водой 70-90, а средством для загрузки загрязненного грунта в приемный бункер используется скрепер или экскаватор.
