Способ очистки загрязненного грунта от нефтепродуктов и устройство для его осуществления

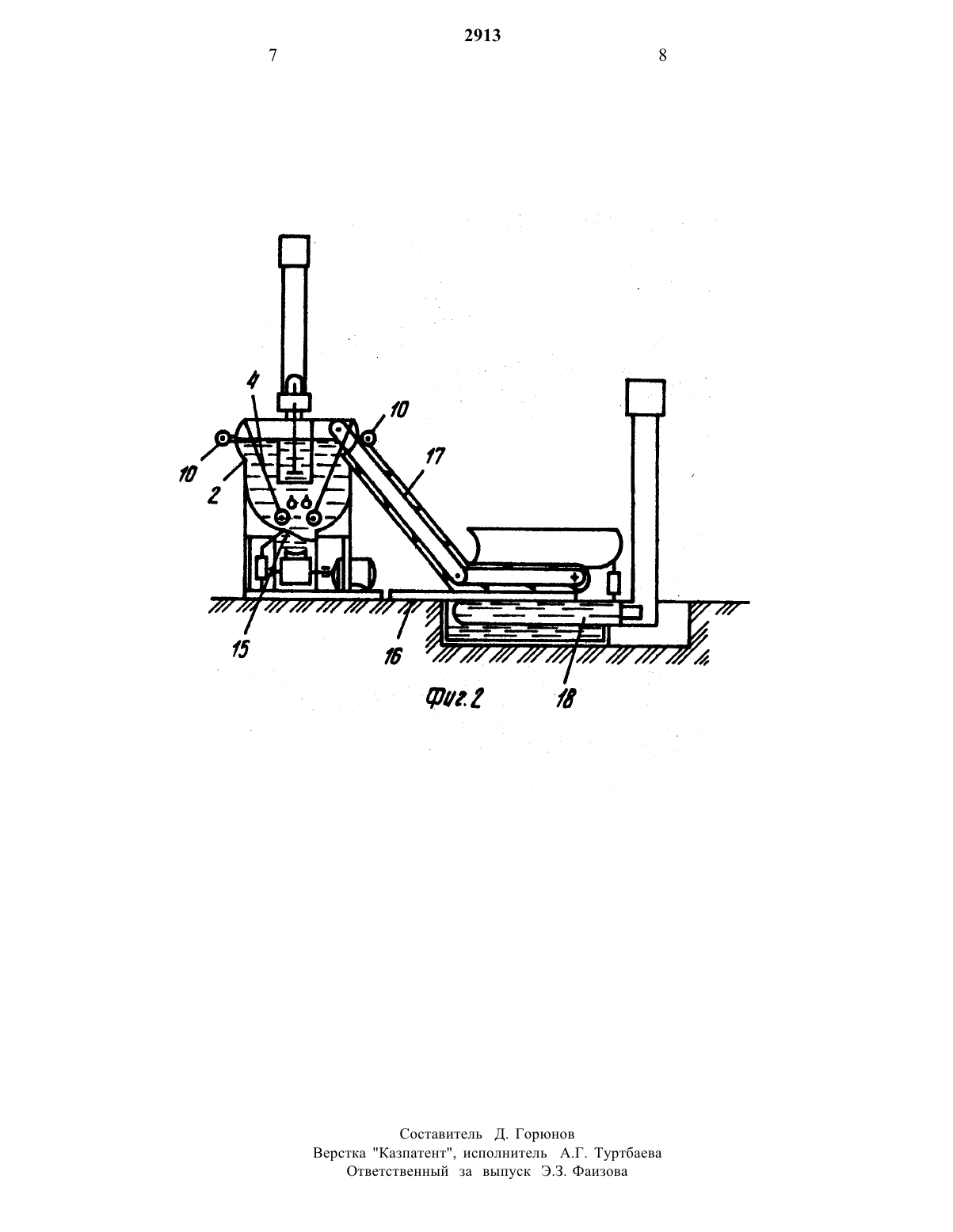

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76 Г орюнов Дмитрий Александровичиа) Хасанов Тупеген Аишевизккд Линцов Сергей Григорьевич(К 2) Бердимуратов Аскар Сембаевич(К 2) Биканов Сагидулпа Алымович(К 2) Соколов Алексей ИвановикК 2)(54) СПОСОБ ОЧИСТКИ ЗАГРЯЗНЕННОГ 0 ГРУНТА ОТ НЕФТЕПРОДУКТОВ И УСТРОИСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ.(57) Использование в гидротехнических сооружениях в частности в устройствах для очистки и ре 2культивации песчаного грунта. загрязненного мазу том в местах аварийного разлива нефти и нефте продуктов Сущность изобретения устройствоэтом емкость 2 и емкость 6 заполнены горячей во дой В бункере 4 размещена мешалка 5 для перемешивания загрязненного грунта. Воду в емкостях разогревают до 70 - 90 С, бункер загружают за грязненным гриттом и включают мешалку. Грунтв промывается струями горячей воды подаваемой вотверстия трубопровода 13, в течение 1 2 мин,затем процесс перемешивания и промывки прекращают. Раствор отстаивают, нефтепродукты лопадают в систему сбора нефти, а очищенный песок оседает на дно бункера 4. После этого песок отгружают и направляют на то место. откуда был взят. 2 н и-З зДп. фг-ПЫ. 2 ип.нефтеперерабатывающей промышленности. при очистке и рекультивации замазученного песчаного грунта. в местах аварийного разлива нефти и нефтепродуктов. Известны способы очистки пластового песка от нефти и устройство для его осуществления (Блочная гидроциклонная установка. Защита окружающей среды при добыче. транспорте и хранении нефти и газа. Г.С. Кесельман. Э.А. Махмудбеков. М. Недра. 1981, с. 47).Способ очистки и установке разработаны для очистки от нефти, песке. выносимого из пласта скважины. при добыче нефти. поэтому для очистки от замазучвнности грунта с поверхности земли они не пригодны.Известен также способ и установка шведской фирмы Альфа-Левене для очистки нефтешлама из земляных котлованов и резервуаров.Однако этим способом очищается нефтешлам. состоящий из 55 нефти. 40 воды и 5 осадков. Замазученный грунт этим способом и установкой очистить невозможно.Наиболее близким техническим решением к изобретению является способ очистки замазученного грунта и техническое решение. когда верхний замазученный слой снимается с помощью бульдозера. грузится ковшовым экскаватором на самосвал и вывозится в отведенное для отходов место(Технология очистки земазученного грунта 1989, ХРУ-Б. трест Экибастузэнергоремонт). .Недостатками этого способа являются потеря нефти. отсутствие операции отделения нефти от грунта. а замазученный грунт с одного места (с места аварийного розлива) перевозится в другое. отведенное для захоронения. и рекультивации не подлежит.Целью изобретения является восстановление экономически чистого грунта и дополнительный сбор разлитой нефти.Цель достигается тем. что очистку замазученного грунта производят путем промывки его горячей. от 70 до 90 С. водой и отстоя в специально для этого изготовленной установке в следующей последовательности. уЗамазученный грунт снимается с поверхности разлива. например, ковшовым экскаватором, затем с помощью самосвала изагрузочного транспортера загружается вбункер с горячей водой. температура которой поддерживается в пределах 7090 С за счет печи на газовом топливе. При этом за 4кой. которая разбивает. растворяет комки грунта и промывается струями горячей воды из специальных трубопроводов с отверстиями, затем процесс перемешивания и промывки останавливают. дают раствору отстояться в течение 5-7 мин, в этом время более легкая по удельному весу растворенная нефть. всплывает на поверхность раствора и через щели в верхней части корпуса бункера по нефтесборному трубопроводу стекает в емкость сбора нефти (нефтепродуктов). а отделившийся. очищенный. более тяжелый по удельному весу грунт (песок) оседает на-закрытый шибер на дно бункера. затем при открытии шибера оседает на отгрузочный транспортер, с помощью которого выбрасывается наружу (например. в кузов самосвала). На фиг. 1 представлена схема предлагаемого устройства. продольный разрез на фиг. 2 - тоже. поперечный разрез.Устройство состоит из рамы 1. емкости 2. топки (газовойгорелки) 3. бункера 4. мешалки 5, емкости 6 подогрева резервной воды. перепускного трубопровода 7 горячей воды с электропроводной задвижкой 8. отгрузочного транспортера 9. нефтеотборныктрубопроводов 10. емкости 11 сбора нефти(нефтепродуктов). насоса 12 откачки нефти. трубопроводов 13 промывки раствора горячей водой. насоса 14 промывки раствора. шибера 15. На раме 16 смонтирован загрузочный транспортер 17. который располагается над топкой печи 18 подогрева грунта.Способ очистки замазученного грунта осуществляют следующим образом.Емкости 2 и 6 - раздельны. в них заливается вода. разжигается топка 3. и вода разогревается до 7090 С. в осенне-зимнее время заливается водой и разжигается печь 18 подогрева грунта, с помощью ковшового экскаватора снимается слой замазученного грунта. грузится на самосвал и подвозится к загрузочному транспортеру 17. включается в работу мешалка 5. насос 14 системы промывки раствора, который подает горячую промывочную воду из емкости 6 через отверстия трубопроводов 13 в емкость 2. после этого замазученный грунт из кузова самосвала порциями по 2-25 т сгружается на загрузочный транспортер 17. которым подается в горячую воду в бункер 4. распо ЛОЖВННЫЙ В ЕМКОСТИ 2. на ЛОПЗСТИ МЭШВЛКИ5. происходят инленсивное перемешивание. растворение комков замазученного грунта и промывка раствора струями горячей воды из отверстий трубопровода 13 в течение 1-2 мин. затем процесс перемешивания и промывки раствора останавливаютгруженный грунт перемешивается мешал- и дают 5-7 мин для отстоя раствора приостановленном загрузочном транспортере 17 и закрытом шибере 15 (фиг. 2). при этом в растворе происходит разделение песка и нефти (нефтепродукта). более легкая по удельному весу нефть всплывает на поверхность раствора и через щели в корпусе бункера 4 (не показаны) попадает в два трубопровода 10.(фиг. 2). откуда стекает самотеком в емкость 11 сбора нефти и откачи ваатся насосом 12. через счетчик в систему сбора и подготовки нефти. а более тяжелый по удельному весу. очищенный песок оседает на дно бункерад. на закрытый шибер 15. который после накопления чистою песка открывается гидроприводом (не показан). транспортер 9, который при включении в работу. вы носит влажный чистый песок и отгружает его в кузов самосвала для вывозы чистою грунта на то место. откуда был снят замазученный. далее после подсыхания грунта он разравнивается на поверхности почвы ковшовым экскаватором. Потеря воды из емкости 2 компенсируется подачей горячей воды из емкости 6 через трубопровод 7. открытием электроприводной задвижки 8. а потери тепла в емкостях 2 и б постоянно компенсируются подогревом-от топки З. а в осенне-зимнее время емкость 2 накрывается съемной крышкой (не показана). о П р и м е р. Предлагаемый способ был реализован в специально для этого разработанной установке по очистке замазученного грунта (УОЗ Г). При этом путем- грунта от нефтепродуктов включающийснятие загрязненного грунта с поверхности земли. его транспортировку к устройству очистки, где производят промывку грунта с последующим отстоем и выгрузкой очищенного грунта в емкость,а также отделение нефтепродуктов отповышения эффективности способа за-счет повышения степени очистки грунта повышения выхода нефтепродуктов. епромывку грунта производят горячей зводой при 70-90 С с одновременным его перемешиванием.д 2. Устройство для очистки загрязшенного грунта от нефтепродуктов. включающее емкости для загрязненного и очищенного грунта, средство для загрузки загрязненного грунта в емкость. отличающееся тем. что емкость для загрязненного грунта выполнена в виде бункера с мешалкой для перемешивания грунта. расположенного внутри ем 2913последовательнойобработки грунта различной степени эамазученности. при средней температуре раствора в емкости 280 С. числе оборотов мешалки 5-48 об/мин. при размешивании-и. промывка раствора. в среднем. в течение 1.5 мин и 6-минутном отстое раствора, по результатам З-часового рабочего дня было выявлено. что средняяПРОИЗВОДИТЕЛЬНОСТЬ СПОСОбЗ И УСТЗНОВКИ по обработка грунта составила 7.5 мэ/ ч, по отделению нефти от грунта 3,75 т/ч.Предлагаемая установка полностью сконструирована и изготовлена заявителями. начиная от общей компановки. обвязки. конструкции. кончая разработкой отдельных узпов и деталей. Весь процесс работы установки механизирован с применением злектро- и гидропривода. причем всеуправленив сведено в единый пульт.Отдельные стандартные детали. узлы,как электродвигатели. насосы. редукторы,подобраны путем расчета от различного бурового. нефтепромыслового.сельскохозяйственного оборудования. конструк.ции основных узлов. таких как цепные ковшовые транспортеры 17 и 9 грунта и песка, печи 18 подогрева грунта и резервной воды в ем кость б. Вес всей установки составил 30 т.габариты установки в рабочем положении 12 хВ.Вх 4 м (длина. ширина. высота) Установка транспортируется на тралах, на колесном ходу или тяжеловозами на гусеничном ходу.кости для очищенного грунта. при этом обе емкости заполнены горячей водой. а средство для загрузки загрязненного грунта в емкость выполнено в в-иде загрузочного транспортера.3. Устройствопо п.2. отличающееся тем, что оно снабжено нефтесборным трубопроводом. при этом в боковых стенках бункера по периметру его верхней части выполнены сквозные отверстия для подачи нефти из бункера вшнефтесборный трубопровод. а дно бунч Экера выполнено в виде шибера.4. Устройство по п.2. отличающееся тем. что оно снабжено резервной емкостью для воды, при этом емкость для загрязненного грунта соединена с резервной емкостью для воды с помощью нефтесборного трубопровода. снабженного электроприводной задвижкой.5. Устройство по п.2 отличающееся тем. что загрузочный транспортер выполнен с цепной передачей и лентой. на которой расположены ковши для захвата грунта или песка.Составитель Д. Горюнов Верстка Казпатент, исполнитель А.Г. Туртбаева Ответственный за выпуск Э.З. Фаизова
