Аппарат для очистки сточных вод от ионов цветных металлов и нефтепродуктов

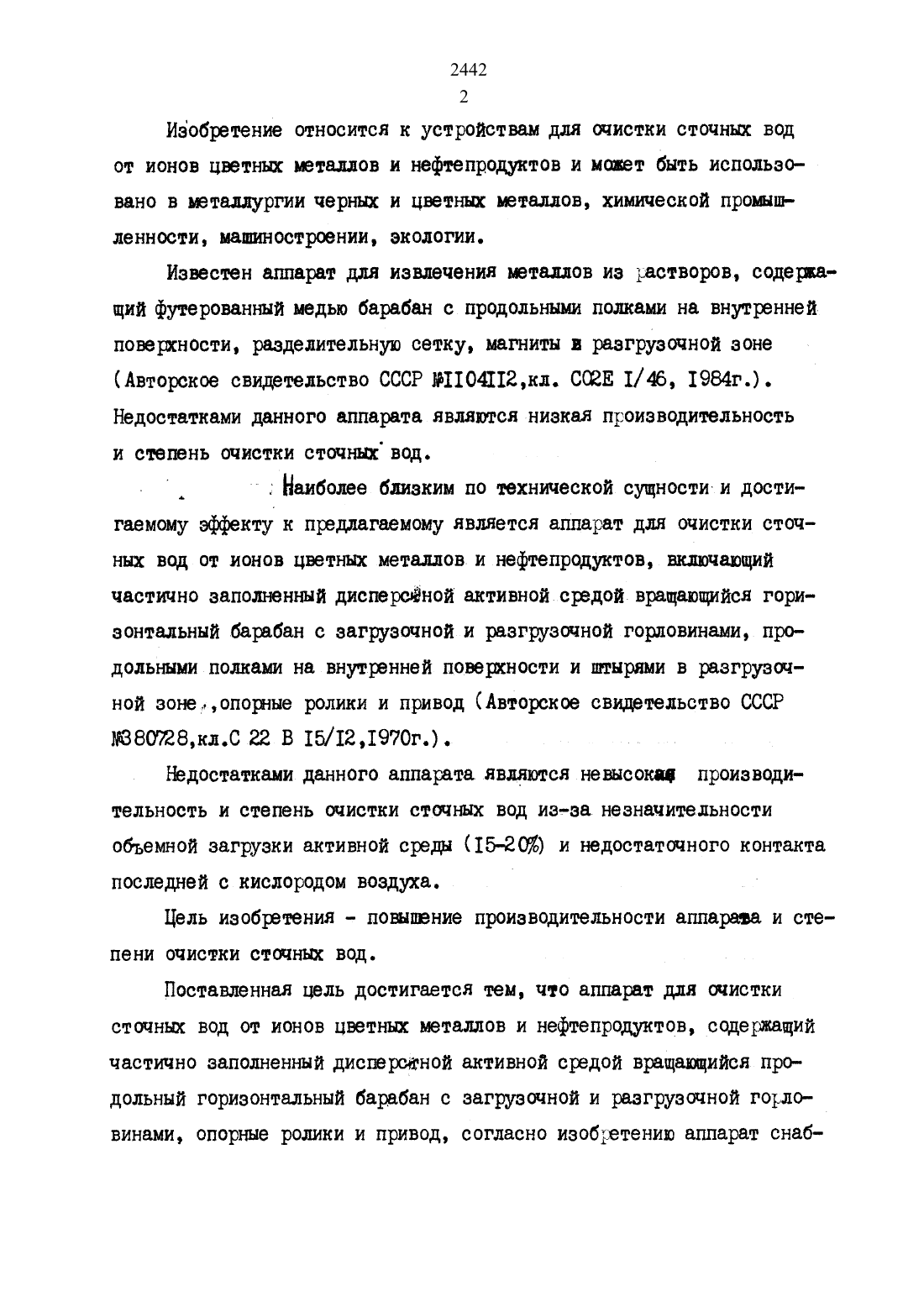

Изобретение относится к устройствам для очистки сточных вод от ионов цветных металлов и нефтепродуктов и может быть использовано в металлургии черных и цветных металлов, химической промышленности, машиностроении, экологии.Известен аппарат для извлечения металлов из растворов, содеркащий футерованный медью барабан с продольными полисами на внутреннейповерхности, разделительную сетку, магниты в разгрузочной зоне(Авторское свидетельство сссг нпо 4 п 2,кл. соси 1/46, 1984 г.) . Недостатками данного аппарата являются низкая производительность и степень очистки сточных вод.Наиболее близким по технической сущности и достигаемому эффекту. к предлагаемому является аппарат для очистки сточных вод от ионов цветных металлов и нефтепродуктов, включающий частично заполненный дисперслной актнвнойасредой вращающийся горизонтальный барабан с загрузочной и разгрузочной горловинами, продольными полками на внутренней поверхности и штнрями в разгрузочной зоне опорные ролики и привод (Авторское свидетельство СССР ьовотгакзьс 22 в 15/12,1970 г.).Недостатками данного аппарата. издаются невысокая производительность и степень очистки сточных вод изчза незначительности сбьемной загрузки активной среды (15-20) и недостаточного контакта последней с кислородом воздуха. 2Цель изобретения - повышение производительности аппарата и степени очистки сточных вод.Поставленная цель достигается тем, что аппарат для очистки сточных вод от ионов цветных металлов и нефтепродуктов, содержащий частично заполненный диспероаной активной средой вращающийся продольный горизонтальный барабан с загрузочной и разгрузочной горловинами, опорные ролики и привод, согласно изобретению аппарат снаб 2442 3вен кольцевыми вставками и колосниковнми карманами, смонтированными ступенчато и с возможностью поворота вокруг продольной горизонтальной осгьбарабана. Кольцевые вставки выполнены перфорированными.Сопоставительный анализ с прототипом показывает, что предложенный аппарая отличается тем, что барабан снабжен кольцевыми вставками и колосниковыми карманами мацу ними, смонтированными ступенчато и с возмокностью поворота вокруг горизонтальной оси.Снабжение барабана кольцевыми вставками обеспечивает подвижное крепление передней стенки карманов, что позволяет регулировать и объем, и предотвращает проскок необработанной сточной вольт, улучшая ее контакт с активной средой. В вариантах исполнения Кольцевые вставки могут быть выполнены перфорированными. Причем ступенчатое крепление карманов на внутреннейповерхности барабана обеспечивает равномерное распределение механической нагрузки на привод и его равномерное вращение Настройка. режима работы аппарата на очистку сточной воды осуществляется регулировкой объема колосниковых карманов и тем самым, обьемом активной среды, контактируемой с кислородом вовдуха в ещдицу времени. Регулировка. объема колосниковнх карманов осуществляется путем поворота их передней стенкивокрут горизонтальной оси, проходящей вдоль. ншней кромки стенки.Снабжение аппарата кольцевыми вставками и колосниковьши карманежи позволяет увеличить загрузку активной среды на 6-107 абс.и, тем самым, повысить производительность аппарата и степень очистки сточных вод.Изобретение поясняется черпаками, где на фигл представлено продольное сечение аппарата, на фиги ч поперечное сечение.Аппарат для лпистки сточных вод от ионов цветных иеталлови нефтепродуктов впитает частчно заношенный дисперсией активной средой вращающим горизонтальный барабан 1 с загрузочной 2 иразгрузочной 3 гориовинами, кольцеыми вставками 4 на внутренней поверности и колоснииовми карманами 5 мецду ними, смонтированными ступенчато и с возможностью поворота вокруг продольной горизонтальной оси, опрные ролики 6 под бандавами на горповинах барабана и привод 7 сочлененный с одним.ив роликов.Аппарат работает следующим образом.Во вращающийся на опорны роликах 6 от привода 7 барабан 1 загружаотнеооодиыи объем активной среды (смесь железной стружки с кокосы), которая заполняет нижнюю зону барабана. После этого в аппарат через загрузочную горловину 2 подают загрязненную ионами цветны металлов и/или нефтепродуктами сточную воду, которая контактирует с активной средой с образованием ферритов примесей и далее разгружается черве горловину 3 и направляется в дополнительное устройство (не показано) для разделения твердой и жидкой фаз. В процессе работы аппарата карманы 5, расположенные между кольцевыми вставками 4, забирают активную среду из нишней зоны барабана и поднимахт ее над уровнем жидкостиПри атом активная.среда обеэвоиваетси через.отверстия колосников и в динамических условиях контактирует с кислородом вовдуха,.а в вернем положении карманов высыпается на поверхность активнои.среды.ниней зоны барабана, обессчивая тем самым последовательный контакт всего объема активной сред дн с кислородом воздуха.Аппарат предлоаенной конструкции был исытан в сравнении с прототипом в лаборатории упловиях института Назмеханобр на сточной воде гальваноцха с исходным содерканием-шествалентного хрома 88,5 мг/дмз и нефтепродуктов 67,1 мг/дмэ. Опыты проводились в ди намически условии при температуре раствора и окртааций среды 297 З 01 К и производительности от 1 до 8 удельны объемов на объем аппарата в час.Обработанная вода очищалась от взвешены продуктовреакции с помощью фильтрации и анализировалась на остаточное со 2442 5испытаний приведены в табл.1,2. а Данные табл.1,2 показывают, что, при прочих равных условиях, конструктивные отличия предлагаемого аппарата обеспечивают повышение степени очистки на 14 (с 85 до 99) при равной прои зводительности 6 удюбьемов в час повышение производительности в 2 раза С с З до 6 удюб/ч) приравной степени очистки 99.Таблица 1 Характеристика аппаратов для очистки сточных вод хны Показатели назначения Един. Ноша пп 1 измер. ч. по заяв- . прототип . 1 ке 1. цилиндрический барабан диаметр мм 120 120 длина 200 200 рабочий объем дмз 2 26 2,26 диаметр горловины с мм 40 40 количество продольных лопастей шт 4 скорость вращения мин-ТЕ 25 25 2. Кольцевые вставки количество . шт. 4 внутренний диаметр мм 70 ширина кольца 25 диаметр отверстий перфорации 6 З. колосниковые карманы количество . шт. 12 максимальная ширина мм 20 минимальная ширина мм 10 пшрина отверстий мм 6 угол смещения по секциям град. 30 4. Объемные характеристики заполнение жидкой фаэни 34.1 34,1 заполнение адстивной средой - 30, А 19,2из них за счет карманов 11,1
