Устройство для определения стойкости тканей к брызгам расплавленного металла

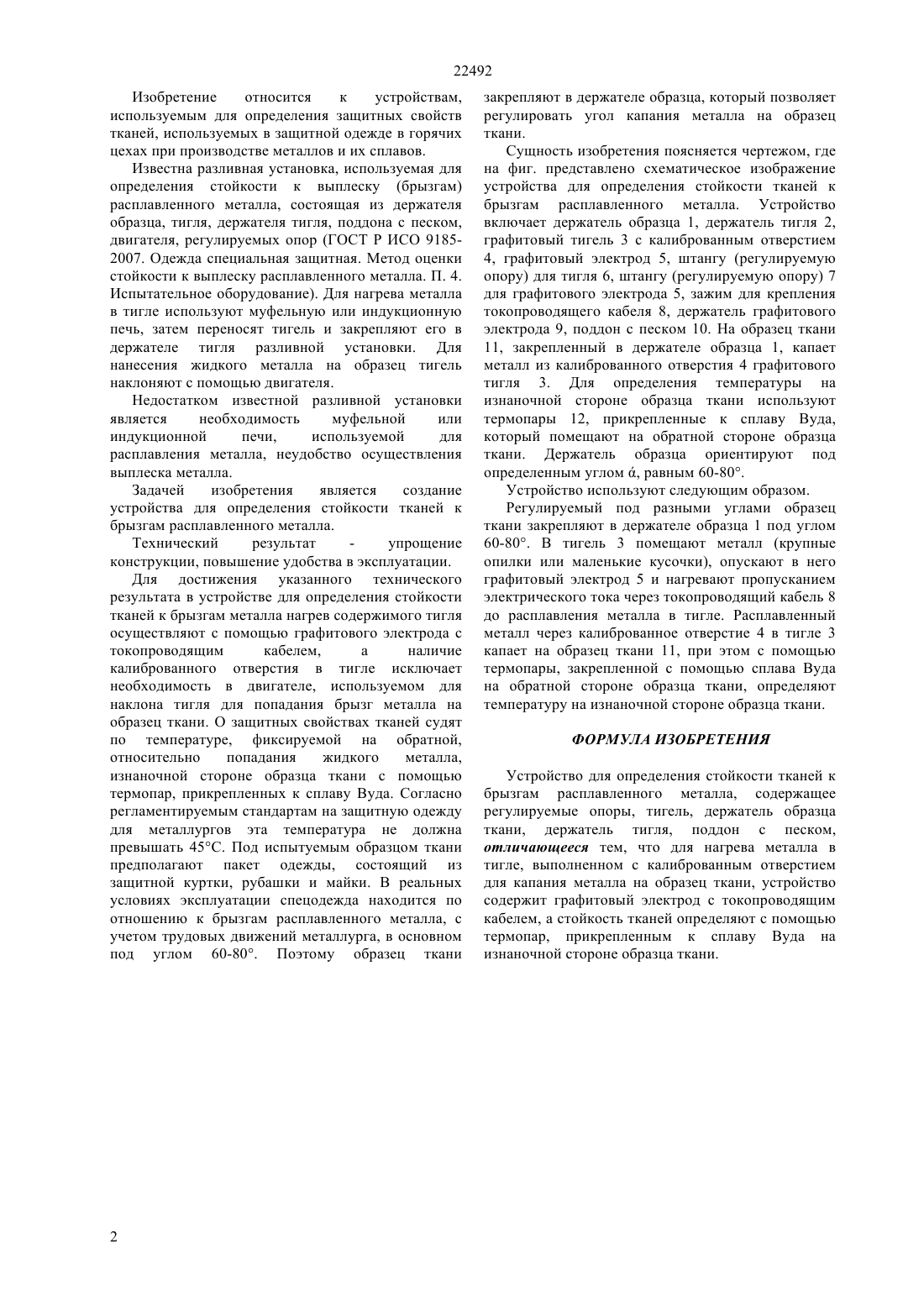

(51) 62 17/00 (2009.01) 23 2/02 (2009.01) 03 25/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ стойкости тканей к брызгам расплавленного металла, повышение удобства в эксплуатации. О защитных свойствах тканей судят по температуре,фиксируемой на обратной,относительно попадания жидкого металла,изнаночной стороне образца ткани с помощью термопар, прикрепленных к сплаву Вуда. Согласно регламентируемым стандартам на защитную одежду для металлургов эта температура не должна превышать 45 С. Устройство для определения стойкости тканей к выплеску металла содержит регулируемые опорыштанги, на которых закреплены графитовый электрод и тигель. Нагрев содержимого тигля осуществляют с помощью графитового электрода с токопроводящим кабелем,а наличие калиброванного отверстия в тигле исключает необходимость в двигателе, используемом для наклона тигля для капания металла на образец. О защитных свойствах тканей судят по температуре,фиксируемой термопарами, прикрепленными к сплаву Вуда на обратной стороне образца ткани.(72) Кожабергенова Каламкуль Доктырбековна Рашева Гульмира Райкуловна Жилисбаева Раушан Оразовна(56) ГОСТ Р ИСО 9185-2007, Одежда специальная защитная. Метод оценки стойкости к выплеску расплавленного металла, 2007(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СТОЙКОСТИ ТКАНЕЙ К БРЫЗГАМ РАСПЛАВЛЕННОГО МЕТАЛЛА(57) Изобретение относится к устройствам,используемым для определения защитных свойств тканей, используемых в защитной одежде в горячих цехах при производстве металлов и их сплавов. Задачей изобретения является создание устройства для определения стойкости тканей к брызгам расплавленного металла. Технический результат упрощение конструкции, используемой для определения 22492 Изобретение относится к устройствам,используемым для определения защитных свойств тканей, используемых в защитной одежде в горячих цехах при производстве металлов и их сплавов. Известна разливная установка, используемая для определения стойкости к выплеску (брызгам) расплавленного металла, состоящая из держателя образца, тигля, держателя тигля, поддона с песком,двигателя, регулируемых опор (ГОСТ Р ИСО 91852007. Одежда специальная защитная. Метод оценки стойкости к выплеску расплавленного металла. П. 4. Испытательное оборудование). Для нагрева металла в тигле используют муфельную или индукционную печь, затем переносят тигель и закрепляют его в держателе тигля разливной установки. Для нанесения жидкого металла на образец тигель наклоняют с помощью двигателя. Недостатком известной разливной установки является необходимость муфельной или индукционной печи,используемой для расплавления металла, неудобство осуществления выплеска металла. Задачей изобретения является создание устройства для определения стойкости тканей к брызгам расплавленного металла. Технический результат упрощение конструкции, повышение удобства в эксплуатации. Для достижения указанного технического результата в устройстве для определения стойкости тканей к брызгам металла нагрев содержимого тигля осуществляют с помощью графитового электрода с токопроводящим кабелем,а наличие калиброванного отверстия в тигле исключает необходимость в двигателе, используемом для наклона тигля для попадания брызг металла на образец ткани. О защитных свойствах тканей судят по температуре, фиксируемой на обратной,относительно попадания жидкого металла,изнаночной стороне образца ткани с помощью термопар, прикрепленных к сплаву Вуда. Согласно регламентируемым стандартам на защитную одежду для металлургов эта температура не должна превышать 45 С. Под испытуемым образцом ткани предполагают пакет одежды, состоящий из защитной куртки, рубашки и майки. В реальных условиях эксплуатации спецодежда находится по отношению к брызгам расплавленного металла, с учетом трудовых движений металлурга, в основном под углом 60-80. Поэтому образец ткани закрепляют в держателе образца, который позволяет регулировать угол капания металла на образец ткани. Сущность изобретения поясняется чертежом, где на фиг. представлено схематическое изображение устройства для определения стойкости тканей к брызгам расплавленного металла. Устройство включает держатель образца 1, держатель тигля 2,графитовый тигель 3 с калиброванным отверстием 4, графитовый электрод 5, штангу (регулируемую опору) для тигля 6, штангу (регулируемую опору) 7 для графитового электрода 5, зажим для крепления токопроводящего кабеля 8, держатель графитового электрода 9, поддон с песком 10. На образец ткани 11, закрепленный в держателе образца 1, капает металл из калиброванного отверстия 4 графитового тигля 3. Для определения температуры на изнаночной стороне образца ткани используют термопары 12, прикрепленные к сплаву Вуда,который помещают на обратной стороне образца ткани. Держатель образца ориентируют под определенным углом , равным 60-80. Устройство используют следующим образом. Регулируемый под разными углами образец ткани закрепляют в держателе образца 1 под углом 60-80. В тигель 3 помещают металл (крупные опилки или маленькие кусочки), опускают в него графитовый электрод 5 и нагревают пропусканием электрического тока через токопроводящий кабель 8 до расплавления металла в тигле. Расплавленный металл через калиброванное отверстие 4 в тигле 3 капает на образец ткани 11, при этом с помощью термопары, закрепленной с помощью сплава Вуда на обратной стороне образца ткани, определяют температуру на изнаночной стороне образца ткани. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для определения стойкости тканей к брызгам расплавленного металла, содержащее регулируемые опоры, тигель, держатель образца ткани, держатель тигля, поддон с песком,отличающееся тем, что для нагрева металла в тигле, выполненном с калиброванным отверстием для капания металла на образец ткани, устройство содержит графитовый электрод с токопроводящим кабелем, а стойкость тканей определяют с помощью термопар, прикрепленным к сплаву Вуда на изнаночной стороне образца ткани.
