Устройство для тренировки в беге на лыжах

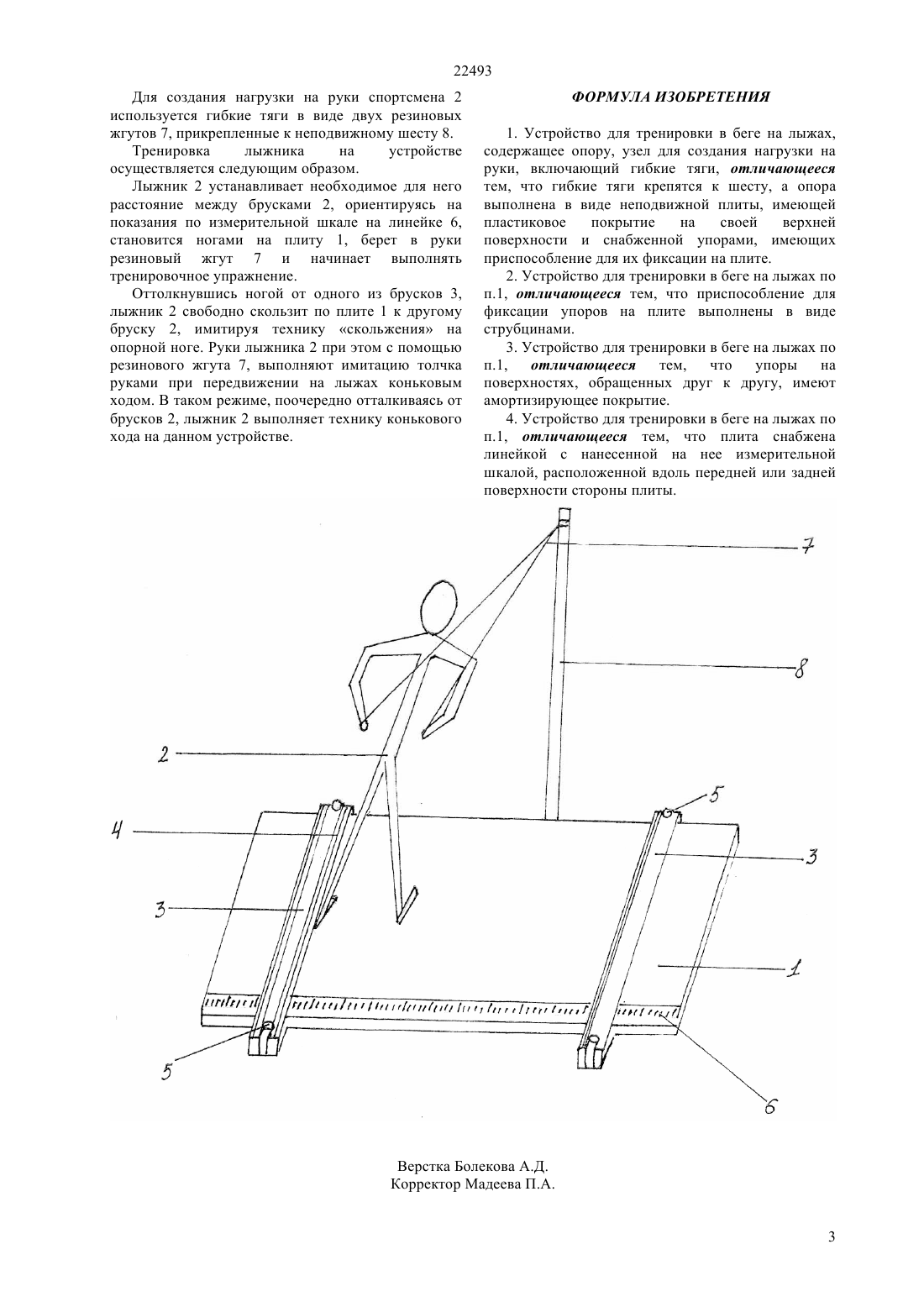

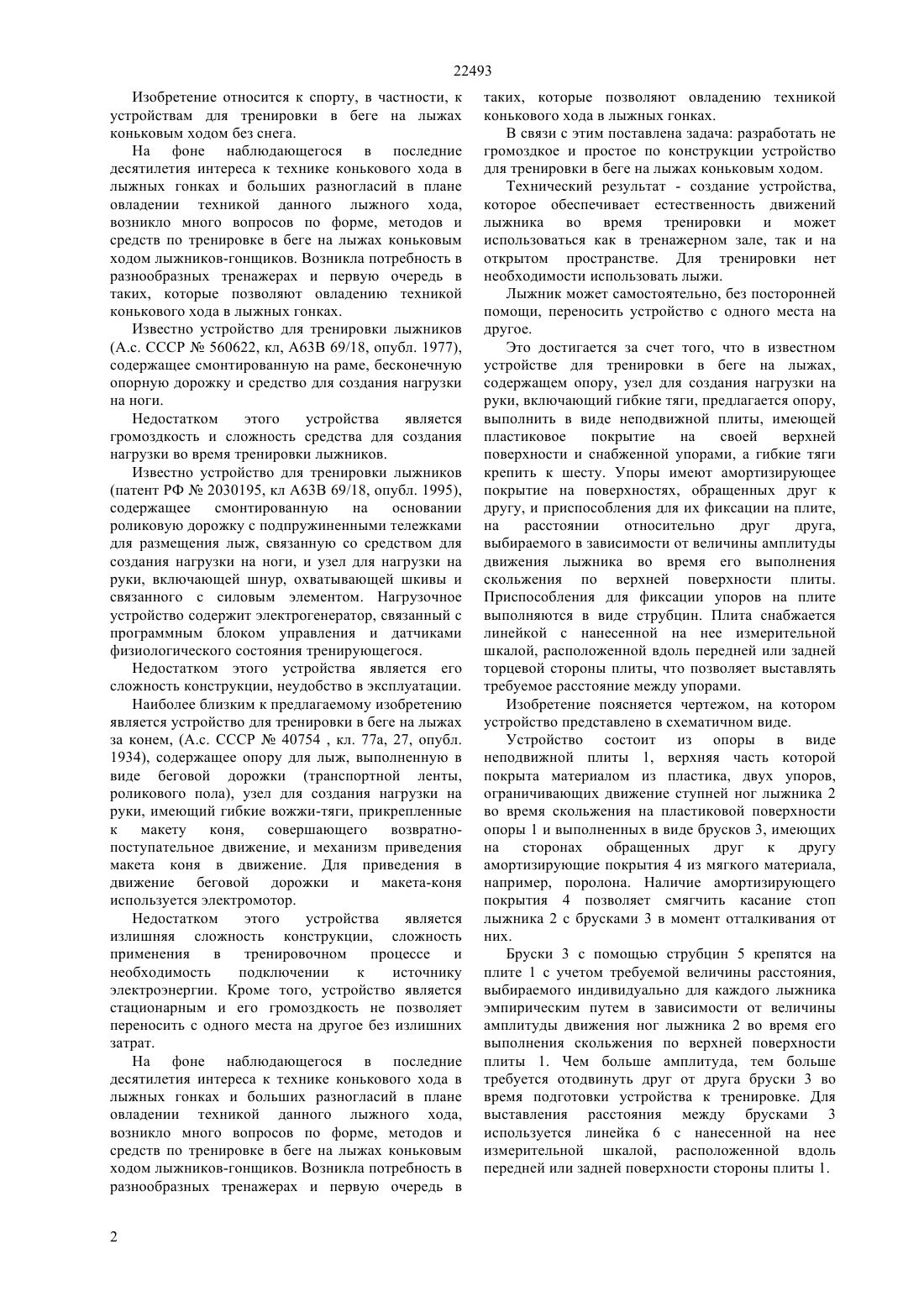

(51) 63 69/18 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ покрыта материалом из пластика, двух упоров,ограничивающих движение ступней ног лыжника 2 во время скольжения на пластиковой поверхности и выполненных в виде брусков 3, имеющих на сторонах обращенных друг к другу амортизирующие покрытия 4 из мягкого материала,например, поролона Бруски 3 с помощью струбцин 5 крепятся на плите 1 с учетом требуемой величины расстояния,выбираемого индивидуально для каждого лыжника 2 эмпирическим путем в зависимости от величины амплитуды движения ног лыжника во время его выполнения скольжения по верхней поверхности плиты 1. Для выставления расстояния между брусками 3 используется линейка 6 с измерительной шкалой, расположенной вдоль передней или задней поверхности стороны плиты 1.(54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ В БЕГЕ НА ЛЫЖАХ(57) Изобретение относится к спорту, в частности, к устройствам для тренировки в беге на лыжах коньковым ходом без снега. Технический результат - создание устройства,которое обеспечивает естественность движений лыжника во время тренировки и может использоваться как в тренажерном зале, так и на открытом пространстве. Для тренировки нет необходимости использовать лыжи. Устройство состоит из опоры в виде неподвижной плиты 1, верхняя часть которой 22493 Изобретение относится к спорту, в частности, к устройствам для тренировки в беге на лыжах коньковым ходом без снега. На фоне наблюдающегося в последние десятилетия интереса к технике конькового хода в лыжных гонках и больших разногласий в плане овладении техникой данного лыжного хода,возникло много вопросов по форме, методов и средств по тренировке в беге на лыжах коньковым ходом лыжников-гонщиков. Возникла потребность в разнообразных тренажерах и первую очередь в таких, которые позволяют овладению техникой конькового хода в лыжных гонках. Известно устройство для тренировки лыжников(А.с. СССР 560622, кл, А 63 В 69/18, опубл. 1977),содержащее смонтированную на раме, бесконечную опорную дорожку и средство для создания нагрузки на ноги. Недостатком этого устройства является громоздкость и сложность средства для создания нагрузки во время тренировки лыжников. Известно устройство для тренировки лыжников(патент РФ 2030195, кл А 63 В 69/18, опубл. 1995),содержащее смонтированную на основании роликовую дорожку с подпружиненными тележками для размещения лыж, связанную со средством для создания нагрузки на ноги, и узел для нагрузки на руки, включающей шнур, охватывающей шкивы и связанного с силовым элементом. Нагрузочное устройство содержит электрогенератор, связанный с программным блоком управления и датчиками физиологического состояния тренирующегося. Недостатком этого устройства является его сложность конструкции, неудобство в эксплуатации. Наиболее близким к предлагаемому изобретению является устройство для тренировки в беге на лыжах за конем, (А.с. СССР 40754 , кл. 77 а, 27, опубл. 1934), содержащее опору для лыж, выполненную в виде беговой дорожки (транспортной ленты,роликового пола), узел для создания нагрузки на руки, имеющий гибкие вожжи-тяги, прикрепленные к макету коня, совершающего возвратнопоступательное движение, и механизм приведения макета коня в движение. Для приведения в движение беговой дорожки и макета-коня используется электромотор. Недостатком этого устройства является излишняя сложность конструкции, сложность применения в тренировочном процессе и необходимость подключении к источнику электроэнергии. Кроме того, устройство является стационарным и его громоздкость не позволяет переносить с одного места на другое без излишних затрат. На фоне наблюдающегося в последние десятилетия интереса к технике конькового хода в лыжных гонках и больших разногласий в плане овладении техникой данного лыжного хода,возникло много вопросов по форме, методов и средств по тренировке в беге на лыжах коньковым ходом лыжников-гонщиков. Возникла потребность в разнообразных тренажерах и первую очередь в 2 таких, которые позволяют овладению техникой конькового хода в лыжных гонках. В связи с этим поставлена задача разработать не громоздкое и простое по конструкции устройство для тренировки в беге на лыжах коньковым ходом. Технический результат - создание устройства,которое обеспечивает естественность движений лыжника во время тренировки и может использоваться как в тренажерном зале, так и на открытом пространстве. Для тренировки нет необходимости использовать лыжи. Лыжник может самостоятельно, без посторонней помощи, переносить устройство с одного места на другое. Это достигается за счет того, что в известном устройстве для тренировки в беге на лыжах,содержащем опору, узел для создания нагрузки на руки, включающий гибкие тяги, предлагается опору,выполнить в виде неподвижной плиты, имеющей пластиковое покрытие на своей верхней поверхности и снабженной упорами, а гибкие тяги крепить к шесту. Упоры имеют амортизирующее покрытие на поверхностях, обращенных друг к другу, и приспособления для их фиксации на плите,на расстоянии относительно друг друга,выбираемого в зависимости от величины амплитуды движения лыжника во время его выполнения скольжения по верхней поверхности плиты. Приспособления для фиксации упоров на плите выполняются в виде струбцин. Плита снабжается линейкой с нанесенной на нее измерительной шкалой, расположенной вдоль передней или задней торцевой стороны плиты, что позволяет выставлять требуемое расстояние между упорами. Изобретение поясняется чертежом, на котором устройство представлено в схематичном виде. Устройство состоит из опоры в виде неподвижной плиты 1, верхняя часть которой покрыта материалом из пластика, двух упоров,ограничивающих движение ступней ног лыжника 2 во время скольжения на пластиковой поверхности опоры 1 и выполненных в виде брусков 3, имеющих на сторонах обращенных друг к другу амортизирующие покрытия 4 из мягкого материала,например, поролона. Наличие амортизирующего покрытия 4 позволяет смягчить касание стоп лыжника 2 с брусками 3 в момент отталкивания от них. Бруски 3 с помощью струбцин 5 крепятся на плите 1 с учетом требуемой величины расстояния,выбираемого индивидуально для каждого лыжника эмпирическим путем в зависимости от величины амплитуды движения ног лыжника 2 во время его выполнения скольжения по верхней поверхности плиты 1. Чем больше амплитуда, тем больше требуется отодвинуть друг от друга бруски 3 во время подготовки устройства к тренировке. Для выставления расстояния между брусками 3 используется линейка 6 с нанесенной на нее измерительной шкалой, расположенной вдоль передней или задней поверхности стороны плиты 1. 22493 Для создания нагрузки на руки спортсмена 2 используется гибкие тяги в виде двух резиновых жгутов 7, прикрепленные к неподвижному шесту 8. Тренировка лыжника на устройстве осуществляется следующим образом. Лыжник 2 устанавливает необходимое для него расстояние между брусками 2, ориентируясь на показания по измерительной шкале на линейке 6,становится ногами на плиту 1, берет в руки резиновый жгут 7 и начинает выполнять тренировочное упражнение. Оттолкнувшись ногой от одного из брусков 3,лыжник 2 свободно скользит по плите 1 к другому бруску 2, имитируя технику скольжения на опорной ноге. Руки лыжника 2 при этом с помощью резинового жгута 7, выполняют имитацию толчка руками при передвижении на лыжах коньковым ходом. В таком режиме, поочередно отталкиваясь от брусков 2, лыжник 2 выполняет технику конькового хода на данном устройстве. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для тренировки в беге на лыжах,содержащее опору, узел для создания нагрузки на руки, включающий гибкие тяги, отличающееся тем, что гибкие тяги крепятся к шесту, а опора выполнена в виде неподвижной плиты, имеющей пластиковое покрытие на своей верхней поверхности и снабженной упорами, имеющих приспособление для их фиксации на плите. 2. Устройство для тренировки в беге на лыжах по п.1, отличающееся тем, что приспособление для фиксации упоров на плите выполнены в виде струбцинами. 3. Устройство для тренировки в беге на лыжах по п.1, отличающееся тем, что упоры на поверхностях, обращенных друг к другу, имеют амортизирующее покрытие. 4. Устройство для тренировки в беге на лыжах по п.1, отличающееся тем, что плита снабжена линейкой с нанесенной на нее измерительной шкалой, расположенной вдоль передней или задней поверхности стороны плиты.
