Барабанный очиститель зернового вороха с системой аспирации

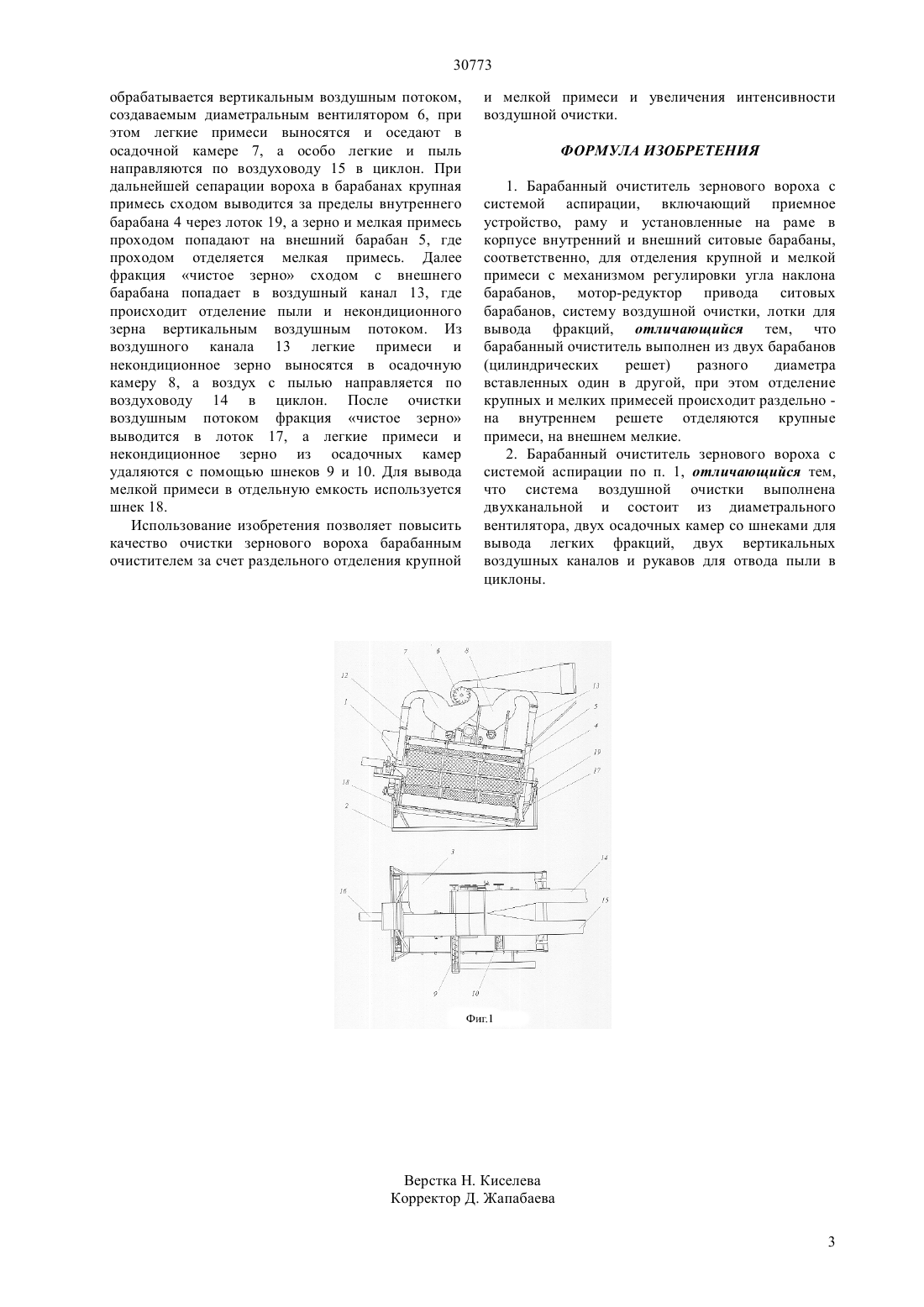

(51) 07 1/22 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ мотор-редуктор 16 привода ситовых барабанов,оборудованный частотным преобразователем, лоток 17 для вывода фракции чистое зерно, шнек 18 для вывода мелкой примеси, лоток 19 вывода фракции крупная примесь, расположенную на корпусе 3 двухканальную аспирационную систему, состоящую из диаметрального вентилятора 6 с приводом от электродвигателя, двух осадочных камер 7 и 8 с шнеками 9 и 10 для вывода легких фракций, двух вертикальных воздушных каналов 12, 13 и воздуховодов 14, 15 для отвода пыли в циклоны(фиг.1). Сущность изобретения заключается в том, что барабанный очиститель с системой аспирации выполнен из двух барабанов (цилиндрических решет) разного диаметра вставленных один в другой и осуществляющих раздельное отделение крупной и мелкой примеси, а система воздушной очистки является двухканальной,что обеспечивает возможность обработки зернового вороха как на входе в барабанный очиститель, так и на выходе. Использование изобретения позволяет получить технический результат - раздельное отделение крупной и мелкой примеси в барабанном очистителе и увеличение интенсивности воздушной очистки зернового вороха, что обеспечивает повышение качества очистки.(72) Астафьев Владимир Леонидович Бирюков Николай Михайлович Мамедов Микаил Мурад оглы Семибаламут Александр Викторович Шипотько Виктор Николаевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) БАРАБАННЫЙ ОЧИСТИТЕЛЬ ЗЕРНОВОГО ВОРОХА С СИСТЕМОЙ АСПИРАЦИИ(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к барабанным очистителям зернового вороха и может быть использовано в сельскохозяйственном производстве и зерноперерабатывающей промышленности. Барабанный очиститель зернового вороха с системой аспирации включает приемное устройство 1, раму 2, на которой установлен корпус 3 с внутренним 4 и внешним 5 ситовыми барабанами, 30773 Изобретение относится к сельскохозяйственному машиностроению, а именно к барабанным очистителям зернового вороха и может быть использовано в сельскохозяйственном производстве и зерноперерабатывающей промышленности. Известен двухбарабанный очиститель зерна ОЗБ 70(Самброс А.В. Первый в ЮФО демонстрационный показ зерноперерабатывающей техники Ростсельмаш / Ж. АгроМаркет 8, 2011,с. 32-40) включающий подающий шнек,установленную на колесном ходу раму, приемное устройство, жестко соединенные между собой внутренний и внешний ситовые барабаны(цилиндрические решета), вращающиеся в одну сторону и предназначенные для отделения крупной и мелкой примеси, механизм регулировки угла наклона барабанов, мотор-редуктор привода ситовых барабанов, лоток для вывода фракции чистое зерно, шнек вывода мелкой примеси,лоток вывода фракции крупная примесь. Недостатком данной машины является низкое качество очистки, так как из зернового вороха выделяются только крупные и мелкие примеси, а легкие примеси и некондиционное зерно остаются. Наиболее близкими к предлагаемому изобретению по технической сущности(прототипом) является сито-воздушный сепаратор Луч ЗСО-50 (Верещинский А.П. Сито-воздушный сепаратор Луч-ЗСО - лучшее решение в технике очистки зерна / Ж. Хлебопродукты 4, 2010, с. 3233) включающие приемное устройство, воздушный сепаратор, предназначенный для отделения легких примесей, ситовой барабан (цилиндрическое решето) осуществляющий последовательное отделение мелкой и крупной примеси, механизм регулировки угла наклона барабана, мотор-редуктор привода ситового барабана, выпускные патрубки для крупных, мелких примесей и чистого зерна. Недостаток данной машины состоит в том, что зерновой ворох очищается в барабане последовательно (вначале удаляются мелкие примеси, затем крупные) при этом крупные примеси препятствуют качественному отделению мелкой примеси, а воздушная очистка зернового вороха осуществляется только на входе в барабан, где отделяется лишь часть легких примесей, а некондиционное зерно остается, в результате снижается качество очистки. Заявленное изобретение решает задачу повышения качества очистки при сепарации зернового вороха барабанным очистителем. Сущность изобретения заключается в том, что барабанный очиститель зернового вороха включает приемное устройство, раму и установленные на раме в корпусе внутренний и внешний ситовые барабаны соответственно для отделения крупной и мелкой примеси с механизмом регулировки угла наклона барабанов, мотор-редуктор привода ситовых барабанов, оборудованный частотным преобразователем, лоток для вывода фракции чистое зерно, шнек для вывода мелкой примеси,лоток вывода фракции крупная примесь,двухканальную аспирационную систему, состоящую 2 из диаметрального вентилятора, двух осадочных камер с шнеками для вывода легких фракций, двух вертикальных воздушных каналов и рукавов для отвода пыли в циклоны. Общими существенными признаками предлагаемого очистителя зернового вороха и прототипов являются наличие приемного устройства, рамы, привода, барабана для очистки от мелких и крупных примесей, лотков для вывода фракций, системы воздушной очистки зернового вороха. Отличительными признаками предлагаемого технического решения от прототипа являются 1. Барабанный очиститель выполнен из двух барабанов(цилиндрических решет) разного диаметра вставленных один в другой, при этом на внутреннем барабане отделяются крупные примеси,на внешнем мелкие 2. Система воздушной очистки зернового вороха выполнена двухканальной, что обеспечивает очистку исходного зернового вороха от легких примесей на входе в барабанный очиститель и очистку фракции чистое зерно от пыли и некондиционного зерна на выходе из очистителя. Сопоставительный анализ известных технических решений с предлагаемым, позволяет сделать вывод об отличии признаков предлагаемого технического решения от признаков известных решений. Данные отличительные признаки обеспечивают достижение технического результата - раздельное отделение крупной и мелкой примеси в барабанном очистителе и увеличение интенсивности воздушной очистки зернового вороха, что способствует повышению показателей качества очистки. Изобретение поясняется чертежом (фиг.1). На фигуре 1 изображен барабанный очиститель зернового вороха с аспирационной системой,включающий приемное устройство 1, раму 2, на которой установлен корпус 3 с внутренним 4 и внешним 5 ситовыми барабанами, расположенную на корпусе 3 двухканальную аспирационную систему, состоящую из диаметрального вентилятора 6, двух осадочных камер 7 и 8 с шнеками 9 и 10 для вывода легких фракций, двух вертикальных воздушных каналов 12, 13 и воздуховодов 14, 15 для отвода пыли в циклоны. Вращение ситовых барабанов осуществляется с помощью мотор редуктора 16 с частотным преобразователем и ременной передачи. Для привода диаметрального вентилятора используется электродвигатель и ременная передача, вывод фракции чистое зерно осуществляется через лоток 17, мелкая примесь удаляется шнеком 18, крупная примесь выводится через лоток 19. Барабанный очиститель зернового вороха с аспирационной системой работает следующим образом. С помощью мотор - редуктора 16 осуществляется вращение ситовых барабанов 4 и 5 с заданной частотой, далее в приемное устройство 1 подается зерновой ворох, который направляется через воздушный канал 12 на внутреннюю поверхность ситового барабана 4. В канале 12 ворох 30773 обрабатывается вертикальным воздушным потоком,создаваемым диаметральным вентилятором 6, при этом легкие примеси выносятся и оседают в осадочной камере 7, а особо легкие и пыль направляются по воздуховоду 15 в циклон. При дальнейшей сепарации вороха в барабанах крупная примесь сходом выводится за пределы внутреннего барабана 4 через лоток 19, а зерно и мелкая примесь проходом попадают на внешний барабан 5, где проходом отделяется мелкая примесь. Далее фракция чистое зерно сходом с внешнего барабана попадает в воздушный канал 13, где происходит отделение пыли и некондиционного зерна вертикальным воздушным потоком. Из воздушного канала 13 легкие примеси и некондиционное зерно выносятся в осадочную камеру 8, а воздух с пылью направляется по воздуховоду 14 в циклон. После очистки воздушным потоком фракция чистое зерно выводится в лоток 17, а легкие примеси и некондиционное зерно из осадочных камер удаляются с помощью шнеков 9 и 10. Для вывода мелкой примеси в отдельную емкость используется шнек 18. Использование изобретения позволяет повысить качество очистки зернового вороха барабанным очистителем за счет раздельного отделения крупной и мелкой примеси и увеличения интенсивности воздушной очистки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Барабанный очиститель зернового вороха с системой аспирации, включающий приемное устройство, раму и установленные на раме в корпусе внутренний и внешний ситовые барабаны,соответственно, для отделения крупной и мелкой примеси с механизмом регулировки угла наклона барабанов, мотор-редуктор привода ситовых барабанов, систему воздушной очистки, лотки для вывода фракций, отличающийся тем, что барабанный очиститель выполнен из двух барабанов(цилиндрических решет) разного диаметра вставленных один в другой, при этом отделение крупных и мелких примесей происходит раздельно на внутреннем решете отделяются крупные примеси, на внешнем мелкие. 2. Барабанный очиститель зернового вороха с системой аспирации по п. 1, отличающийся тем,что система воздушной очистки выполнена двухканальной и состоит из диаметрального вентилятора, двух осадочных камер со шнеками для вывода легких фракций, двух вертикальных воздушных каналов и рукавов для отвода пыли в циклоны.
