Барабанный очиститель зернового вороха и способ его настройки

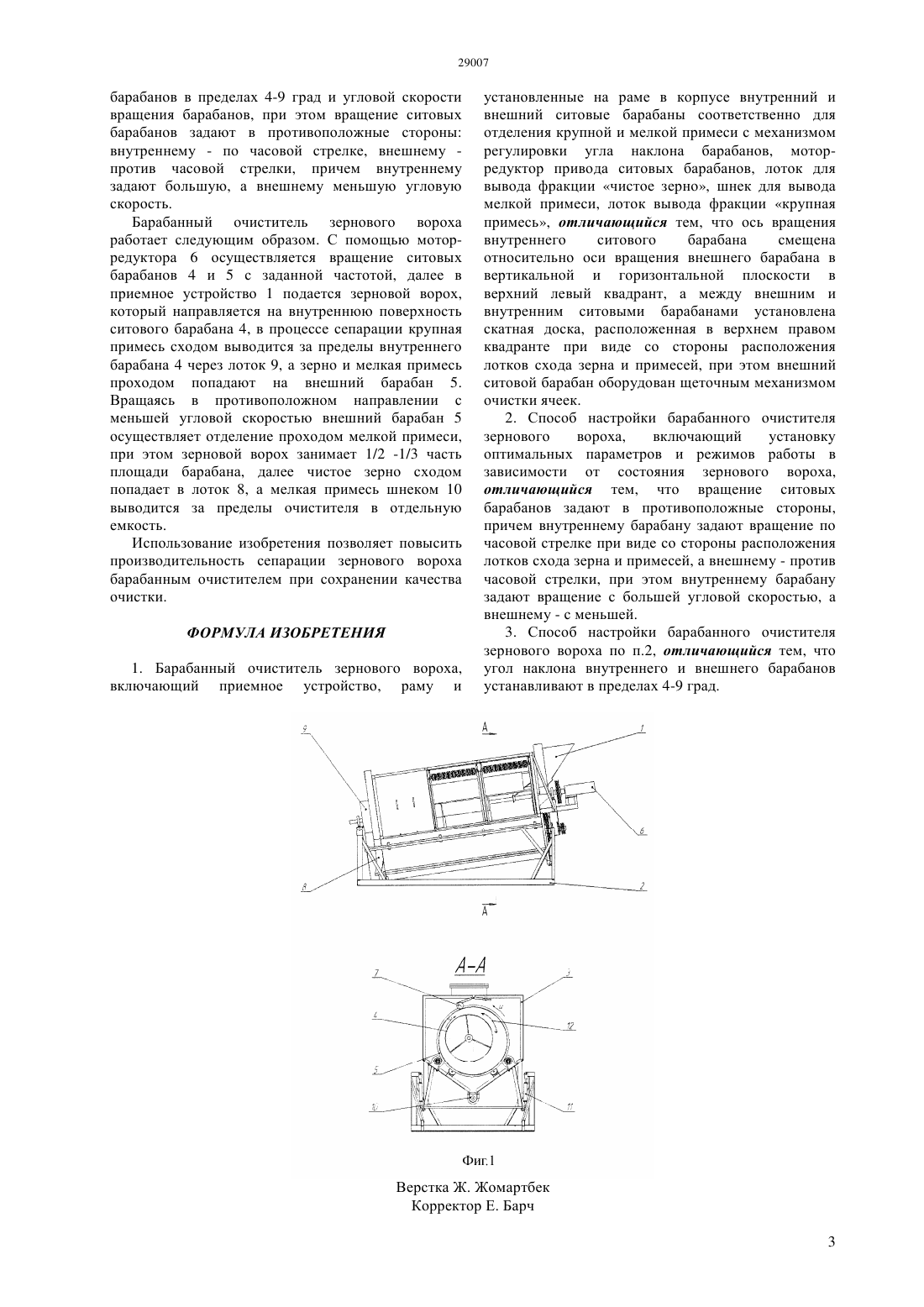

(51) 07 1/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ частотным преобразователем, щеточный механизм 7 очистки ячеек внешнего барабана, лоток 8 для вывода фракции чистое зерно, шнек 10 для вывода мелкой примеси, лоток 9 вывода фракции крупная примесь (фиг.1). Сущность изобретения заключается в том, что ось вращения внутреннего ситового барабана смещена относительно оси вращения внешнего барабана в вертикальной и горизонтальной плоскости в верхний левый квадрант, а между внешним и внутренним ситовыми барабанами установлена скатная доска, расположенная в верхнем правом квадранте при виде со стороны расположения лотков схода зерна и примесей, при этом внешний ситовой барабан оборудован щеточным механизмом очистки ячеек. Способ настройки барабанного очистителя зернового вороха предусматривает вращение ситовых барабанов в противоположные стороны, причем внутреннему барабану задают вращение по часовой стрелке при виде со стороны расположения лотков схода и зерна и примесей, а внешнему - против часовой стрелки, при этом внутреннему барабану задают вращение с большей угловой скоростью,внешнему - с меньшей. Угол наклона внутреннего и внешнего барабанов устанавливают в пределах 4-9 град. Использование изобретения позволяет получить технический результат - увеличение рабочей площади барабанов и соответственно производительности при сепарации зернового вороха барабанным очистителем с сохранением высоких показателей качества очистки.(72) Астафьев Владимир Леонидович Бирюков Николай Михайлович Мамедов Микаил Мурад оглы Семибаламут Александр Викторович Шипотько Виктор Николаевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(56) Самброс А.В., Зерноочиститель ОЗБ-70,Первый в ЮФО демонстрационный показ зерноперерабатывающей техники Ростсельмаш/ Ж.АгроМаркет 8, 2011, с.32-40(54) БАРАБАННЫЙ ОЧИСТИТЕЛЬ ЗЕРНОВОГО ВОРОХА И СПОСОБ ЕГО НАСТРОЙКИ(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к барабанным очистителям зернового вороха и может быть использовано в сельскохозяйственном производстве и зерноперерабатывающей промышленности. Барабанный очиститель зернового вороха включает приемное устройство 1, раму 2 и установленные на раме в корпусе 3 внутренний 4 и внешний 5 ситовые барабаны соответственно для отделения крупной и мелкой примеси с механизмом регулировки угла наклона барабанов 11, скатную доску 12, расположенную между внешним и внутренним ситовыми барабанами, мотор-редуктор 6 привода ситовых барабанов, оборудованный Изобретение относится к сельскохозяйственному машиностроению, а именно к барабанным очистителям зернового вороха и может быть использовано в сельскохозяйственном производстве и зерноперерабатывающей промышленности. Известен барабанный скальператор А 1-БЗО(Оборудование для производства муки и крупы. Справочник/ А.Б. Демский, М.А. Борискин и др. М. Агропромиздат, 1990. с.32-33), включающий приемное устройство, корпус, ситовой барабан и электропривод для его вращения. Машина предназначена для предварительной очистки зернового вороха от сорных примесей. Недостатком данной машины является низкое качество очистки,так как в процессе очистки выделяется только крупная примесь, а мелкая и легкая примеси остаются, в результате требуется дополнительная обработка зернового вороха. Наиболее близким к предлагаемому изобретению по технической сущности (прототипом) является очиститель зерна барабанный ОЗБ-70 (Самброс А.В. Первый в ЮФО демонстрационный показ зерноперерабатывающей техники Ростсельмаш / Ж. АгроМаркет 8, 2011, с.32-40) включающий подающий шнек, установленную на колесном ходу раму, приемное устройство, жестко соединенные между собой внутренний и внешний ситовые барабаны (цилиндрические решета), вращающиеся в одну сторону и предназначенные для отделения крупной и мелкой примеси, механизм регулировки угла наклона барабанов, мотор-редуктор привода ситовых барабанов, лоток для вывода фракции чистое зерно, шнек вывода мелкой примеси,лоток вывода фракции крупная примесь. Недостатком данной машины является низкая производительность очистки, так как рабочей(просевающей) является только 1/4-1/6 часть барабанов,а способы настройки не предусматривают изменение режимов работы в зависимости от очищаемой культуры и состояния зернового вороха. Заявленное изобретение решает задачу повышения производительности при сепарации зернового вороха барабанным очистителем. Сущность изобретения заключается в том, что барабанный очиститель зернового вороха включает приемное устройство, раму и установленные на раме в корпусе внутренний и внешний ситовые барабаны соответственно для отделения крупной и мелкой примеси с механизмом регулировки угла наклона барабанов, скатную доску, мотор-редуктор привода ситовых барабанов, оборудованный частотным преобразователем, щеточный механизм очистки ячеек внешнего барабана, лоток для вывода фракции чистое зерно, шнек для вывода мелкой примеси, лоток вывода фракции крупная примесь. Общими существенными признаками предлагаемого очистителя зернового вороха и прототипа являются наличие приемного устройства,рамы, привода, двух ситовых барабанов, лотков для вывода фракций. Отличительными признаками предлагаемого технического решения от прототипа являются 2 1. Ось вращения внутреннего ситового барабана смещена относительно оси вращения внешнего барабана в вертикальной и горизонтальной плоскости в верхний левый квадрант, что обеспечивает возможность использования водопадного режима работы, способствует увеличению площади сепарации внешнего барабана и повышению надежности выполнения технологического процесса очистки 2. Между внешним и внутренним ситовыми барабанами установлена скатная доска,расположенная в верхнем правом квадранте при виде со стороны расположения лотков схода зерна и примесей (фиг.1 вид А-А), что исключает забрасывание зернового вороха на внутренний барабан со стороны внешнего и способствует повышению надежности выполнения технологического процесса очистки. 3. Внешний ситовой барабан оборудован щеточным механизмом очистки ячеек, что обеспечивает очистку ячеек внешнего ситового барабана от застрявших частиц зернового вороха. Отличительными признаками предлагаемого способа настойки от прототипа являются 1. Для увеличения площади сепарации внешнего барабана вращение ситовых барабанов задают в противоположные стороны, причем внутреннему барабану задают вращение по часовой стрелке при виде со стороны расположения лотков схода и зерна и примесей (фиг.1 вид А-А), а внешнему - против часовой стрелки, при этом внутренний барабан вращается с большей угловой скоростью, внешний с меньшей. 2. Угол наклона внутреннего и внешнего барабанов устанавливают в пределах 4-9 град. Сопоставительный анализ известных технических решений с предлагаемым, позволяет сделать вывод об отличии признаков предлагаемого технического решения от признаков известных решений. Данные отличительные признаки обеспечивают достижение технического результата - увеличение рабочей площади барабанов и соответственно производительности при сепарации зернового вороха барабанным очистителем с сохранением высоких показателей качества очистки. Изобретение поясняется чертежом (фиг.1). На фиг.1 изображен барабанный очиститель зернового вороха, включающий приемное устройство 1, раму 2, на которой установлен корпус 3 с внутренним 4 и внешним 5 ситовыми барабанами и расположенной между ними скатной доской 12. Вращение ситовых барабанов осуществляется с помощью моторредуктора 6 с частотным преобразователем и ременной передачи. Для очистки внешнего ситового барабана 5 установлен щеточный механизм 7, вывод фракции чистое зерно осуществляется через лоток 8, мелкая примесь удаляется шнеком 9, крупная примесь выводится через лоток 10. Регулировка угла наклона ситовых барабанов выполняется тягами 11. Перед началом работы барабанный очиститель настраивают путем установления угла наклона барабанов в пределах 4-9 град и угловой скорости вращения барабанов, при этом вращение ситовых барабанов задают в противоположные стороны внутреннему - по часовой стрелке, внешнему против часовой стрелки, причем внутреннему задают большую, а внешнему меньшую угловую скорость. Барабанный очиститель зернового вороха работает следующим образом. С помощью моторредуктора 6 осуществляется вращение ситовых барабанов 4 и 5 с заданной частотой, далее в приемное устройство 1 подается зерновой ворох,который направляется на внутреннюю поверхность ситового барабана 4, в процессе сепарации крупная примесь сходом выводится за пределы внутреннего барабана 4 через лоток 9, а зерно и мелкая примесь проходом попадают на внешний барабан 5. Вращаясь в противоположном направлении с меньшей угловой скоростью внешний барабан 5 осуществляет отделение проходом мелкой примеси,при этом зерновой ворох занимает 1/2 -1/3 часть площади барабана, далее чистое зерно сходом попадает в лоток 8, а мелкая примесь шнеком 10 выводится за пределы очистителя в отдельную емкость. Использование изобретения позволяет повысить производительность сепарации зернового вороха барабанным очистителем при сохранении качества очистки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Барабанный очиститель зернового вороха,включающий приемное устройство, раму и установленные на раме в корпусе внутренний и внешний ситовые барабаны соответственно для отделения крупной и мелкой примеси с механизмом регулировки угла наклона барабанов, моторредуктор привода ситовых барабанов, лоток для вывода фракции чистое зерно, шнек для вывода мелкой примеси, лоток вывода фракции крупная примесь, отличающийся тем, что ось вращения внутреннего ситового барабана смещена относительно оси вращения внешнего барабана в вертикальной и горизонтальной плоскости в верхний левый квадрант, а между внешним и внутренним ситовыми барабанами установлена скатная доска, расположенная в верхнем правом квадранте при виде со стороны расположения лотков схода зерна и примесей, при этом внешний ситовой барабан оборудован щеточным механизмом очистки ячеек. 2. Способ настройки барабанного очистителя зернового вороха,включающий установку оптимальных параметров и режимов работы в зависимости от состояния зернового вороха,отличающийся тем, что вращение ситовых барабанов задают в противоположные стороны,причем внутреннему барабану задают вращение по часовой стрелке при виде со стороны расположения лотков схода зерна и примесей, а внешнему - против часовой стрелки, при этом внутреннему барабану задают вращение с большей угловой скоростью, а внешнему - с меньшей. 3. Способ настройки барабанного очистителя зернового вороха по п.2, отличающийся тем, что угол наклона внутреннего и внешнего барабанов устанавливают в пределах 4-9 град.
