Устройство для улучшения сепарации зернового вороха

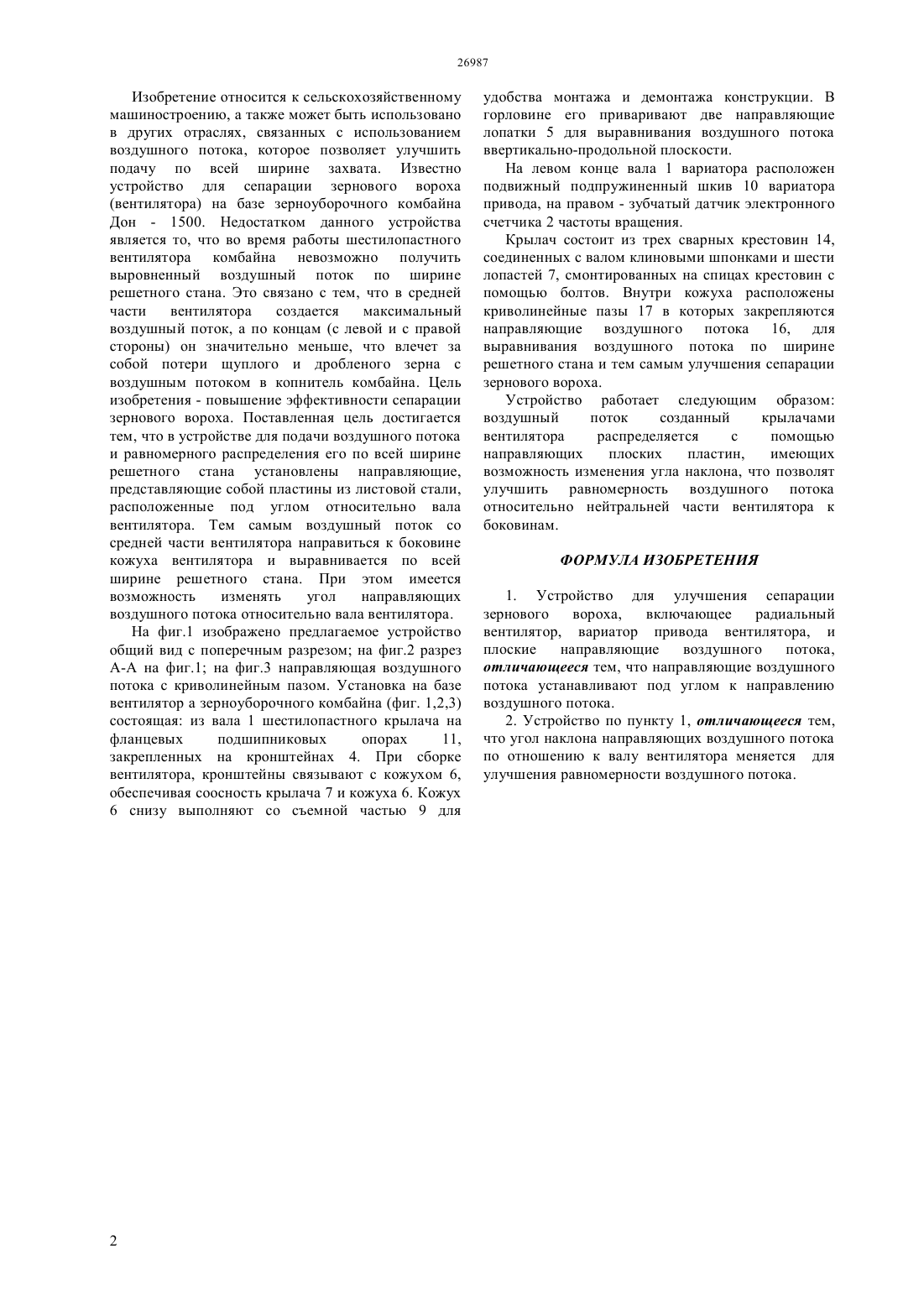

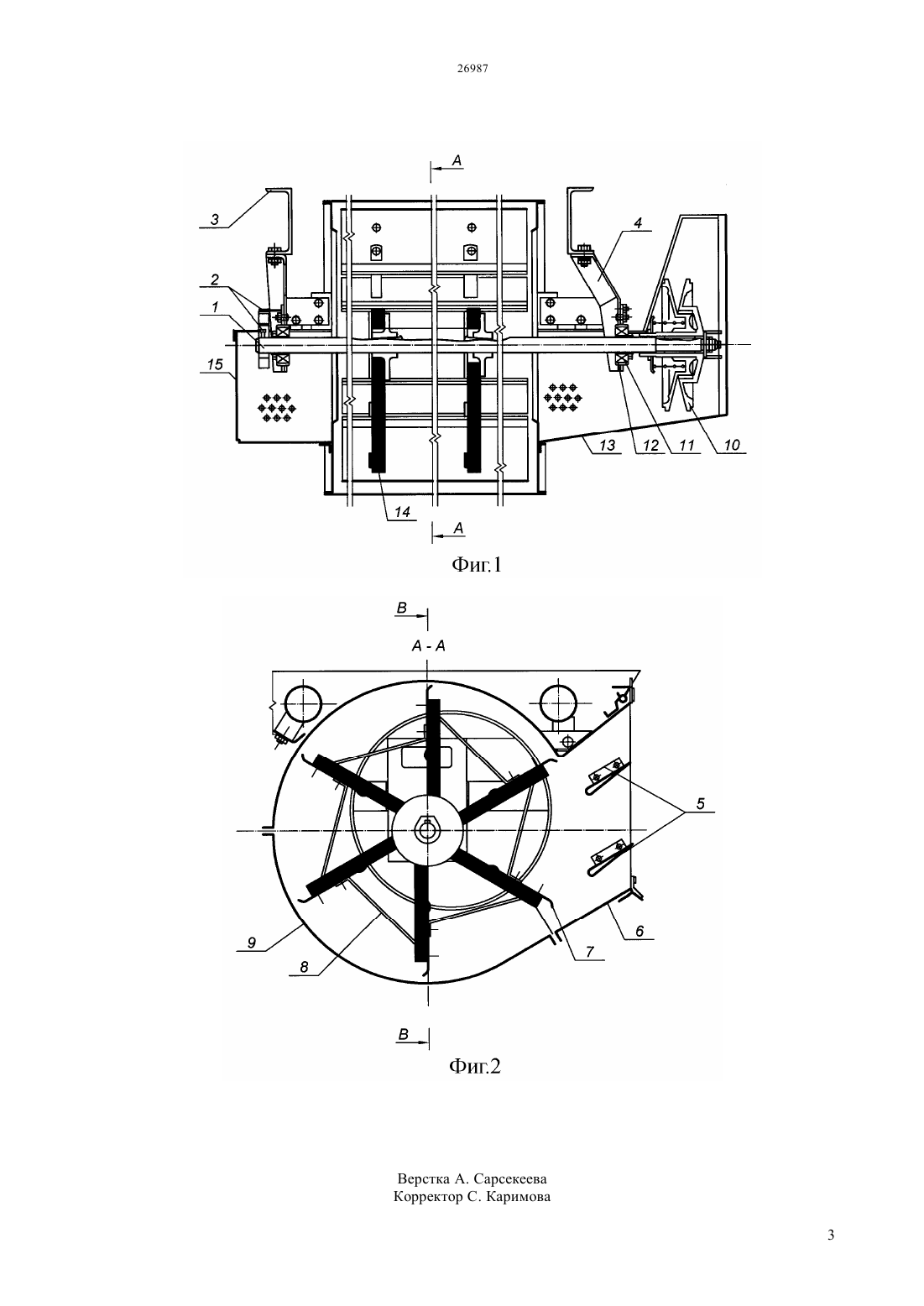

(51) 01 12/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Устройство для улучшения сепарации зернового вороха и повышения эффективности качества очистки зерна. Поставленная цель достигается тем, что в устройстве для подачи воздушного потока и равномерного распределения его по всей ширине решетного стана установлены плоские направляющие, имеющие возможность изменять угол наклона относительно вала вентилятора. Данная цель достигается тем, что к днищу кожуха вентилятора закрепляются направляющие воздушного потока, представляющие собой плоские пластины из листовой стали, которые располагаются относительно вала вентилятора под углом. Тем самым воздушный поток со средней части вентилятора направляется к боковинам кожуха вентилятора и выравнивается по всей ширине решетного стана.(72) Зинагабденова Дарига Рахымжанкызы Мухамеджанов Валерий Халдембаевич Давлетьяров Алтынбек Шарипуллиевич(73) Республиканское Государственное казенное предприятие Западно-Казахстанский аграрнотехнический университет им. Жангир хана Министерства образования и науки Республики Казахстан(56) Ю.А. Песков, И.К. Мещеряков, Ю.Н. Ярмашев Зерноуборочные комбайны Дон.М.Агропромиздат, 1986(54) УСТРОЙСТВО ДЛЯ УЛУЧШЕНИЯ СЕПАРАЦИИ ЗЕРНОВОГО ВОРОХА Изобретение относится к сельскохозяйственному машиностроению, а также может быть использовано в других отраслях, связанных с использованием воздушного потока, которое позволяет улучшить подачу по всей ширине захвата. Известно устройство для сепарации зернового вороха(вентилятора) на базе зерноуборочного комбайна Дон - 1500. Недостатком данного устройства является то, что во время работы шестилопастного вентилятора комбайна невозможно получить выровненный воздушный поток по ширине решетного стана. Это связано с тем, что в средней части вентилятора создается максимальный воздушный поток, а по концам (с левой и с правой стороны) он значительно меньше, что влечет за собой потери щуплого и дробленого зерна с воздушным потоком в копнитель комбайна. Цель изобретения - повышение эффективности сепарации зернового вороха. Поставленная цель достигается тем, что в устройстве для подачи воздушного потока и равномерного распределения его по всей ширине решетного стана установлены направляющие,представляющие собой пластины из листовой стали,расположенные под углом относительно вала вентилятора. Тем самым воздушный поток со средней части вентилятора направиться к боковине кожуха вентилятора и выравнивается по всей ширине решетного стана. При этом имеется возможность изменять угол направляющих воздушного потока относительно вала вентилятора. На фиг.1 изображено предлагаемое устройство общий вид с поперечным разрезом на фиг.2 разрез А-А на фиг.1 на фиг.3 направляющая воздушного потока с криволинейным пазом. Установка на базе вентилятор а зерноуборочного комбайна (фиг. 1,2,3) состоящая из вала 1 шестилопастного крылача на фланцевых подшипниковых пор 11,закрепленных на кронштейнах 4. При сборке вентилятора, кронштейны связывают с кожухом 6,обеспечивая соосность крылача 7 и кожуха 6. Кожух 6 снизу выполняют со съемной частью 9 для удобства монтажа и демонтажа конструкции. В горловине его приваривают две направляющие лопатки 5 для выравнивания воздушного потока ввертикально-продольной плоскости. На левом конце вала 1 вариатора расположен подвижный подпружиненный шкив 10 вариатора привода, на правом - зубчатый датчик электронного счетчика 2 частоты вращения. Крылач состоит из трех сварных крестовин 14,соединенных с валом клиновыми шпонками и шести лопастей 7, смонтированных на спицах крестовин с помощью болтов. Внутри кожуха расположены криволинейные пазы 17 в которых закрепляются направляющие воздушного потока 16, для выравнивания воздушного потока по ширине решетного стана и тем самым улучшения сепарации зернового вороха. Устройство работает следующим образом воздушный поток созданный крылачами вентилятора распределяется с помощью направляющих плоских пластин,имеющих возможность изменения угла наклона, что позволят улучшить равномерность воздушного потока относительно нейтральней части вентилятора к боковинам. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для улучшения сепарации зернового вороха,включающее радиальный вентилятор, вариатор привода вентилятора, и плоские направляющие воздушного потока,отличающееся тем, что направляющие воздушного потока устанавливают под углом к направлению воздушного потока. 2. Устройство по пункту 1, отличающееся тем,что угол наклона направляющих воздушного потока по отношению к валу вентилятора меняется для улучшения равномерности воздушного потока.
