Вибросепаратор с зигзагообразными отражателями для разделения трудноотделимых частиц

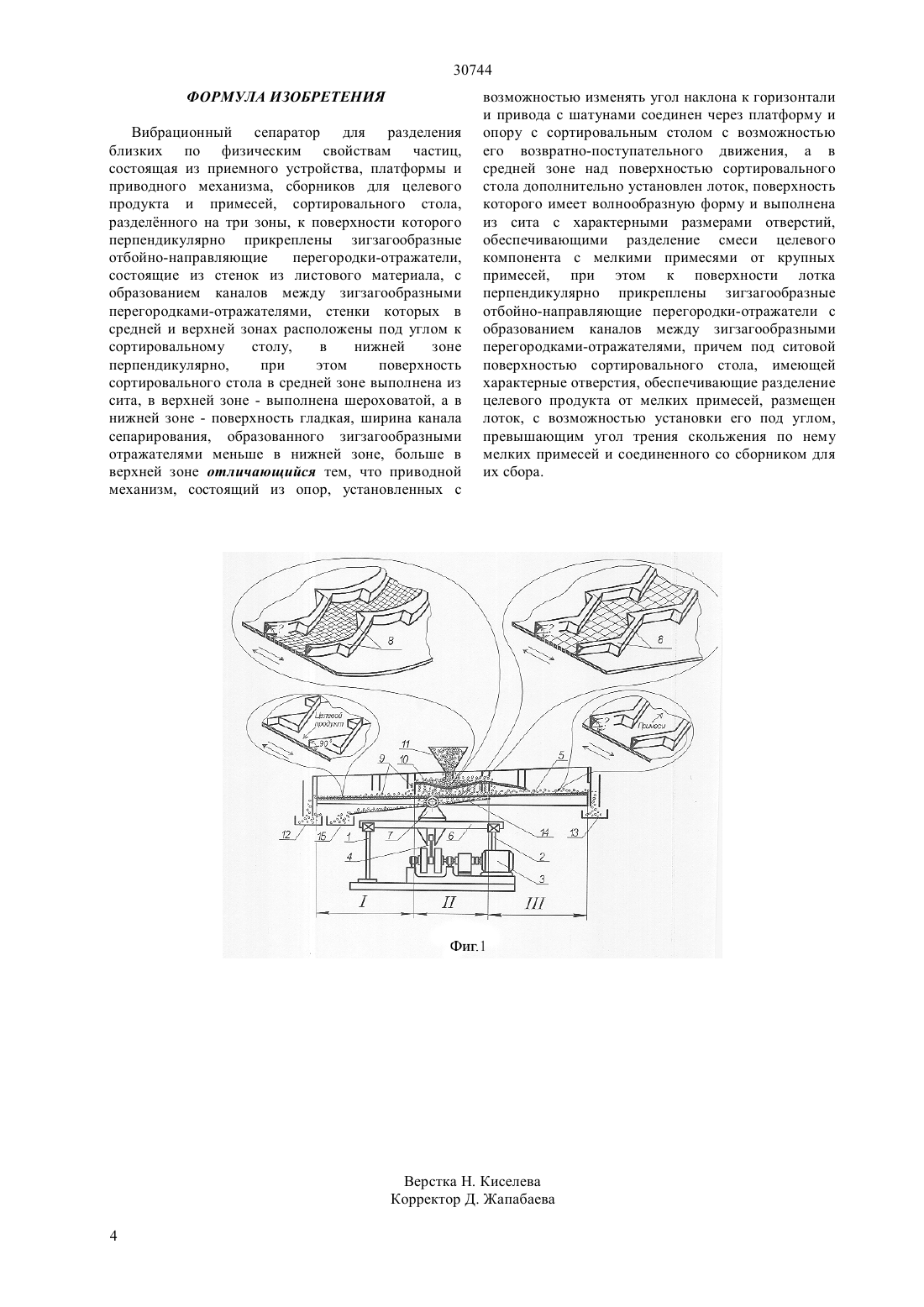

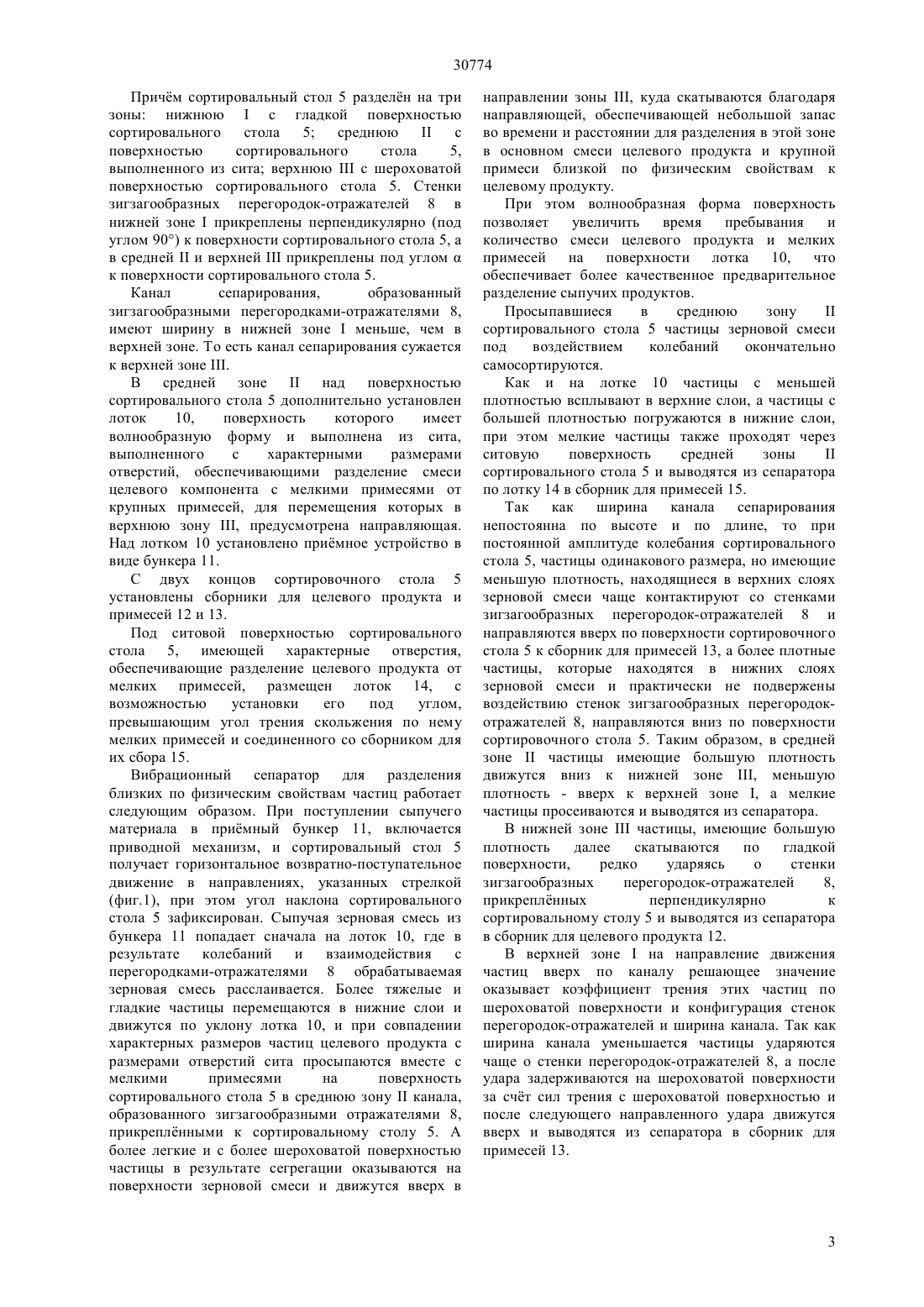

(51) 07 4/02 (2006.01) 07 4/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ по физическим свойствам частиц, состоящем из приемного устройства, платформы и приводного механизма, сборников для целевого продукта и примесей, сортировального стола, разделнного на три зоны, к поверхности которого перпендикулярно прикреплены зигзагообразные отбойнонаправляющие перегородки-отражатели, состоящие из стенок из листового материала, с образованием каналов между зигзагообразными перегородкамиотражателями, стенки которых в средней и верхней зонах расположены под углом к сортировальному столу, в нижней зоне перпендикулярно, при этом поверхность сортировального стола в средней зоне выполнена из сита, в верхней зоне - выполнена шероховатой, а в нижней зоне - поверхность гладкая,ширина канала сепарирования,образованного зигзагообразными отражателями меньше в нижней зоне, больше в верхней зоне согласно изобретению приводной механизм,состоящий из опор, установленных с возможностью изменять угол наклона к горизонтали и привода с шатунами соединен через платформу и опору с сортировальным столом с возможностью его возвратно-поступательного движения, а в средней зоне над поверхностью сортировального стола дополнительно установлен лоток, конструктивно повторяющий часть сортировального стола,соответствующую средней его зоне, а под сортировальным столом размещен лоток, с возможностью установки его под углом,превышающим угол трения скольжения по нему примесей и соединенного со сборником для их сбора.(72) Матеев Есмурат ЗиятбековичЕркебаев Мурат ЖумадиловичКадирбаев Муратбек КиргизбаевичШахов Сергей Васильевич Жумабекова Зульфия Азимхановна(73) Учреждение Евразийский технологический университет(54) ВИБРОСЕПАРАТОР С ЗИГЗАГООБРАЗНЫМИ ОТРАЖАТЕЛЯМИ ДЛЯ РАЗДЕЛЕНИЯ ТРУДНООТДЕЛИМЫХ ЧАСТИЦ(57) Изобретение относится к оборудованию пищевой и зерноперерабатывающей промышленности и может быть использовано для разделения сыпучих продуктов на фракции. Задачей изобретения является чткое разделение фракции сыпучего продукта при одинаковой их крупности и различных значениях плотности,различных свойств поверхности. Техническим результатом является повышение эффективности и чткости разделения путм частого направленного воздействия зигзагообразных отражателей на частицы зерновой смеси,находящиеся в верхних слоях, за счт изменения конструкции зигзагообразных отражателей,состоящих из стенок из листового материала и за счт изменения свойств поверхности рабочей поверхности. Технический результат достигается тем, что в вибрационном сепараторе для разделения близких 30774 Изобретение относится к оборудованию пищевой и зерноперерабатывающей промышленности и может быть использовано для разделения сыпучих продуктов на фракции. Известно устройство для разделения зерновой смеси, состоящее из приемного устройства,штурвала, станины и приводного механизма,выпускных патрубков, сортировального стола,перпендикулярно к поверхности которого прикреплены зигзагообразные отражатели,состоящие из стенок из листового материала, а между зигзагообразными отражателями образованы каналы сепарирования. (Соколов А.Я., Журавлв В.Ф., Душин В.Н. и др. Технологическое оборудование предприятий по хранению и переработке зерна. М Колос, 5 изд. перераб. и доп.,1984 г.-445 с. ил.) К недостаткам устройства относится то, что зигзагообразные отражатели недостаточно эффективно и чтко разделяют зерновую смесь на фракции, так как ширина канала постоянна и частицы с одинаковой шириной и толщиной, но различной длины, с различной плотностью, с различными свойствами поверхности, находясь в различных слоях зерновой смеси, одинаково контактируют со стенками зигзагообразных отражателей сортировочного стола. Наиболее близким по технической сущности к предлагаемому является устройство для разделения зерновой смеси,24237, 2011 состоящей из приемного устройства, штурвала, станины и приводного механизма, выпускных патрубков,сортировального стола,перпендикулярно к поверхности которой прикреплены зигзагообразные отражатели, состоящие из стенок из листового материала, а между зигзагообразными отражателями образованы каналы, при этом сортировальный стол разделн на три зоны,причм стенки зигзагообразных отражателей в средней и верхней зонах расположены под углом к сортировальному столу, в нижней зоне перпендикулярно, поверхность сортировального стола в средней зоне выполнена из плетного сита, в верхней зоне - выполнена шероховатой, в нижней зоне - поверхность гладкая,ширина канала сепарирования, образованного зигзагообразными отражателями меньше в нижней зоне, больше в верхней зоне. Недостатком устройства является недостаточная эффективность разделения близких по физическим свойствам частиц. Задачей изобретения является чткое разделение фракции сыпучего продукта при одинаковой их крупности и различных значениях плотности,различных свойств поверхности. Технический результат достигается тем, что в вибрационном сепараторе для разделения близких по физическим свойствам частиц, состоящем из приемного устройства, платформы и приводного механизма, сборников для целевого продукта и примесей, сортировального стола, разделнного на три зоны, к поверхности которого перпендикулярно прикреплены зигзагообразные отбойнонаправляющие перегородки-отражатели, состоящие 2 из стенок из листового материала, с образованием каналов между зигзагообразными перегородкамиотражателями, стенки которых в средней и верхней зонах расположены под углом к сортировальному столу, в нижней зоне перпендикулярно, при этом поверхность сортировального стола в средней зоне выполнена из сита, в верхней зоне - выполнена шероховатой, а в нижней зоне - поверхность гладкая,ширина канала сепарирования,образованного зигзагообразными отражателями меньше в нижней зоне, больше в верхней зоне новым является то, что приводной механизм,состоящий из опор, установленных с возможностью изменять угол наклона к горизонтали и привода с шатунами соединен через платформу и опору с сортировальным столом с возможностью его возвратно-поступательного движения, а в средней зоне над поверхностью сортировального стола дополнительно установлен лоток, поверхность которого имеет волнообразную форму и выполнена из сита, выполненного с характерными размерами отверстий, обеспечивающими разделение смеси целевого компонента с мелкими примесями от крупных примесей, при этом к поверхности лотка перпендикулярно прикреплены зигзагообразные отбойно-направляющие перегородки-отражатели с образованием каналов между зигзагообразными перегородками-отражателями, причем под ситовой поверхностью сортировального стола, имеющей характерные отверстия, обеспечивающие разделение целевого продукта от мелких примесей, размещен лоток, с возможностью установки его под углом,превышающим угол трения скольжения по нему мелких примесей и соединенного со сборником для их сбора. Техническим результатом является повышение эффективности и чткости разделения путм частого направленного воздействия зигзагообразных отражателей на частицы зерновой смеси,находящиеся в верхних слоях, за счт изменения конструкции зигзагообразных отражателей,состоящих из стенок из листового материала и за счт изменения свойств поверхности рабочей поверхности. На фиг.1 изображен общий вид вибрационного сепаратора для разделения близких по физическим свойствам частиц. Вибрационный сепаратор для разделения близких по физическим свойствам частиц (фиг.1) включает в себя приводной механизм, который состоит из опор 1, 2, установленных с возможностью изменять угол наклона к горизонтали и привода 3 с шатунами 4. Приводной механизм соединен с сортировальным столом 5 через платформу 6 и опору 7. К поверхности сортировального стола 5 прикреплены зигзагообразные отбойнонаправляющие перегородки-отражатели 8,состоящие из стенок из листового материала, а между зигзагообразными перегородкамиотражателями 8 образованы каналы сепарирования,предназначенные для движения сыпучего продукта 9. 30774 Причм сортировальный стол 5 разделн на три зоны нижнююс гладкой поверхностью сортировального стола 5 среднююс поверхностью сортировального стола 5,выполненного из сита верхнююс шероховатой поверхностью сортировального стола 5. Стенки зигзагообразных перегородок-отражателей 8 в нижней зонеприкреплены перпендикулярно (под углом 90) к поверхности сортировального стола 5, а в среднейи верхнейприкреплены под угломк поверхности сортировального стола 5. Канал сепарирования,образованный зигзагообразными перегородками-отражателями 8,имеют ширину в нижней зонеменьше, чем в верхней зоне. То есть канал сепарирования сужается к верхней зоне . В средней зоненад поверхностью сортировального стола 5 дополнительно установлен лоток 10,поверхность которого имеет волнообразную форму и выполнена из сита,выполненного с характерными размерами отверстий, обеспечивающими разделение смеси целевого компонента с мелкими примесями от крупных примесей, для перемещения которых в верхнюю зону , предусмотрена направляющая. Над лотком 10 установлено примное устройство в виде бункера 11. С двух концов сортировочного стола 5 установлены сборники для целевого продукта и примесей 12 и 13. Под ситовой поверхностью сортировального стола 5, имеющей характерные отверстия,обеспечивающие разделение целевого продукта от мелких примесей, размещен лоток 14, с возможностью установки его под углом,превышающим угол трения скольжения по нему мелких примесей и соединенного со сборником для их сбора 15. Вибрационный сепаратор для разделения близких по физическим свойствам частиц работает следующим образом. При поступлении сыпучего материала в примный бункер 11, включается приводной механизм, и сортировальный стол 5 получает горизонтальное возвратно-поступательное движение в направлениях, указанных стрелкой(фиг.1), при этом угол наклона сортировального стола 5 зафиксирован. Сыпучая зерновая смесь из бункера 11 попадает сначала на лоток 10, где в результате колебаний и взаимодействия с перегородками-отражателями 8 обрабатываемая зерновая смесь расслаивается. Более тяжелые и гладкие частицы перемещаются в нижние слои и движутся по уклону лотка 10, и при совпадении характерных размеров частиц целевого продукта с размерами отверстий сита просыпаются вместе с мелкими примесями на поверхность сортировального стола 5 в среднюю зонуканала,образованного зигзагообразными отражателями 8,прикреплнными к сортировальному столу 5. А более легкие и с более шероховатой поверхностью частицы в результате сегрегации оказываются на поверхности зерновой смеси и движутся вверх в направлении зоны , куда скатываются благодаря направляющей, обеспечивающей небольшой запас во времени и расстоянии для разделения в этой зоне в основном смеси целевого продукта и крупной примеси близкой по физическим свойствам к целевому продукту. При этом волнообразная форма поверхность позволяет увеличить время пребывания и количество смеси целевого продукта и мелких примесей на поверхности лотка 10, что обеспечивает более качественное предварительное разделение сыпучих продуктов. Просыпавшиеся в среднюю зону сортировального стола 5 частицы зерновой смеси под воздействием колебаний окончательно самосортируются. Как и на лотке 10 частицы с меньшей плотностью всплывают в верхние слои, а частицы с большей плотностью погружаются в нижние слои,при этом мелкие частицы также проходят через ситовую поверхность средней зоны сортировального стола 5 и выводятся из сепаратора по лотку 14 в сборник для примесей 15. Так как ширина канала сепарирования непостоянна по высоте и по длине, то при постоянной амплитуде колебания сортировального стола 5, частицы одинакового размера, но имеющие меньшую плотность, находящиеся в верхних слоях зерновой смеси чаще контактируют со стенками зигзагообразных перегородок-отражателей 8 и направляются вверх по поверхности сортировочного стола 5 к сборник для примесей 13, а более плотные частицы, которые находятся в нижних слоях зерновой смеси и практически не подвержены воздействию стенок зигзагообразных перегородокотражателей 8, направляются вниз по поверхности сортировочного стола 5. Таким образом, в средней зонечастицы имеющие большую плотность движутся вниз к нижней зоне , меньшую плотность - вверх к верхней зоне , а мелкие частицы просеиваются и выводятся из сепаратора. В нижней зонечастицы, имеющие большую плотность далее скатываются по гладкой поверхности,редко ударяясь о стенки зигзагообразных перегородок-отражателей 8,прикреплнных перпендикулярно к сортировальному столу 5 и выводятся из сепаратора в сборник для целевого продукта 12. В верхней зонена направление движения частиц вверх по каналу решающее значение оказывает коэффициент трения этих частиц по шероховатой поверхности и конфигурация стенок перегородок-отражателей и ширина канала. Так как ширина канала уменьшается частицы ударяются чаще о стенки перегородок-отражателей 8, а после удара задерживаются на шероховатой поверхности за счт сил трения с шероховатой поверхностью и после следующего направленного удара движутся вверх и выводятся из сепаратора в сборник для примесей 13. 30744 ФОРМУЛА ИЗОБРЕТЕНИЯ Вибрационный сепаратор для разделения близких по физическим свойствам частиц,состоящая из приемного устройства, платформы и приводного механизма, сборников для целевого продукта и примесей, сортировального стола,разделнного на три зоны, к поверхности которого перпендикулярно прикреплены зигзагообразные отбойно-направляющие перегородки-отражатели,состоящие из стенок из листового материала, с образованием каналов между зигзагообразными перегородками-отражателями, стенки которых в средней и верхней зонах расположены под углом к сортировальному столу,в нижней зоне перпендикулярно,при этом поверхность сортировального стола в средней зоне выполнена из сита, в верхней зоне - выполнена шероховатой, а в нижней зоне - поверхность гладкая, ширина канала сепарирования, образованного зигзагообразными отражателями меньше в нижней зоне, больше в верхней зоне отличающийся тем, что приводной механизм, состоящий из опор, установленных с возможностью изменять угол наклона к горизонтали и привода с шатунами соединен через платформу и опору с сортировальным столом с возможностью его возвратно-поступательного движения, а в средней зоне над поверхностью сортировального стола дополнительно установлен лоток, поверхность которого имеет волнообразную форму и выполнена из сита с характерными размерами отверстий,обеспечивающими разделение смеси целевого компонента с мелкими примесями от крупных примесей, при этом к поверхности лотка перпендикулярно прикреплены зигзагообразные отбойно-направляющие перегородки-отражатели с образованием каналов между зигзагообразными перегородками-отражателями, причем под ситовой поверхностью сортировального стола, имеющей характерные отверстия, обеспечивающие разделение целевого продукта от мелких примесей, размещен лоток, с возможностью установки его под углом,превышающим угол трения скольжения по нему мелких примесей и соединенного со сборником для их сбора.
