Универсальный сепаратор для разделения трудноразделимых частиц

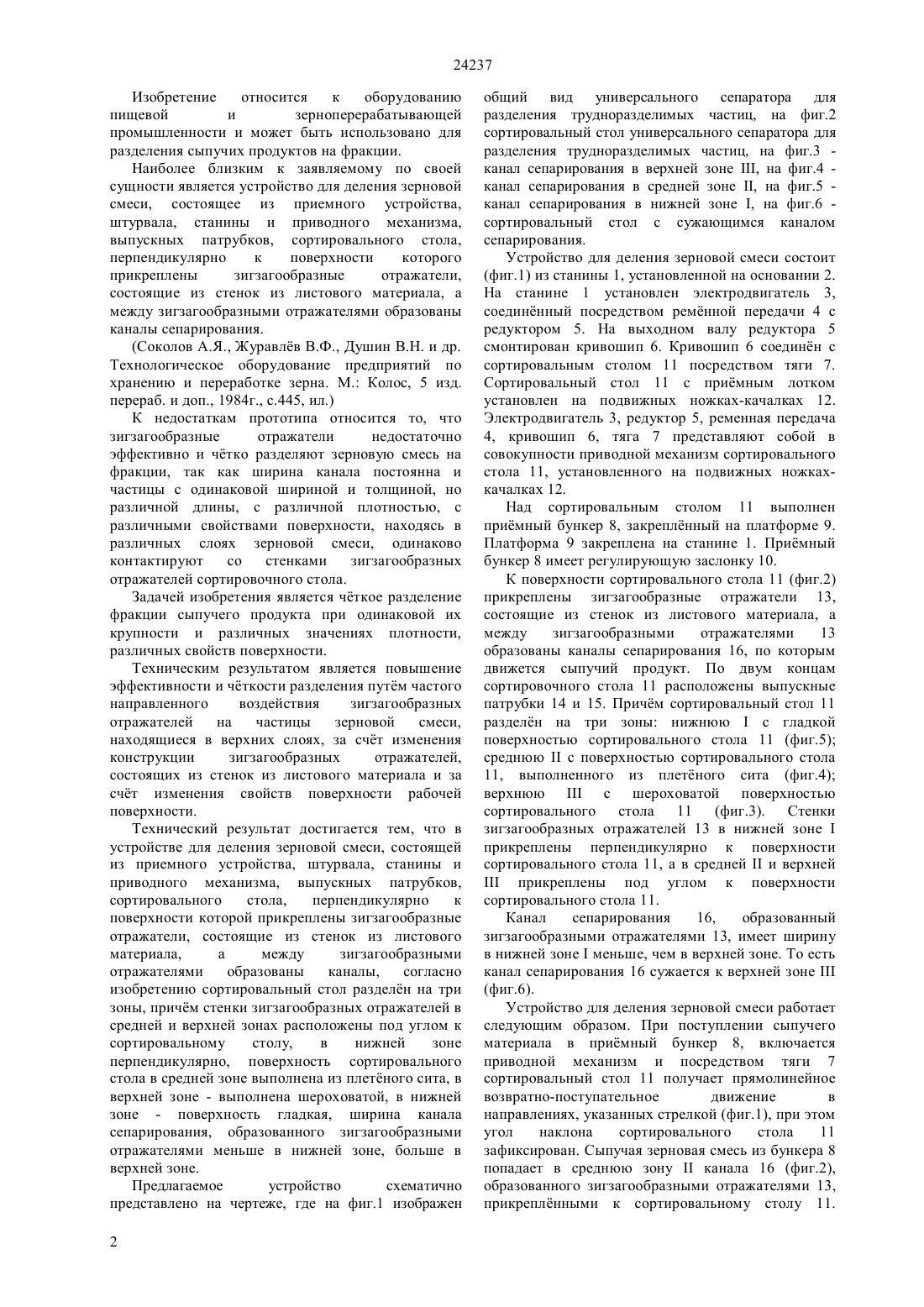

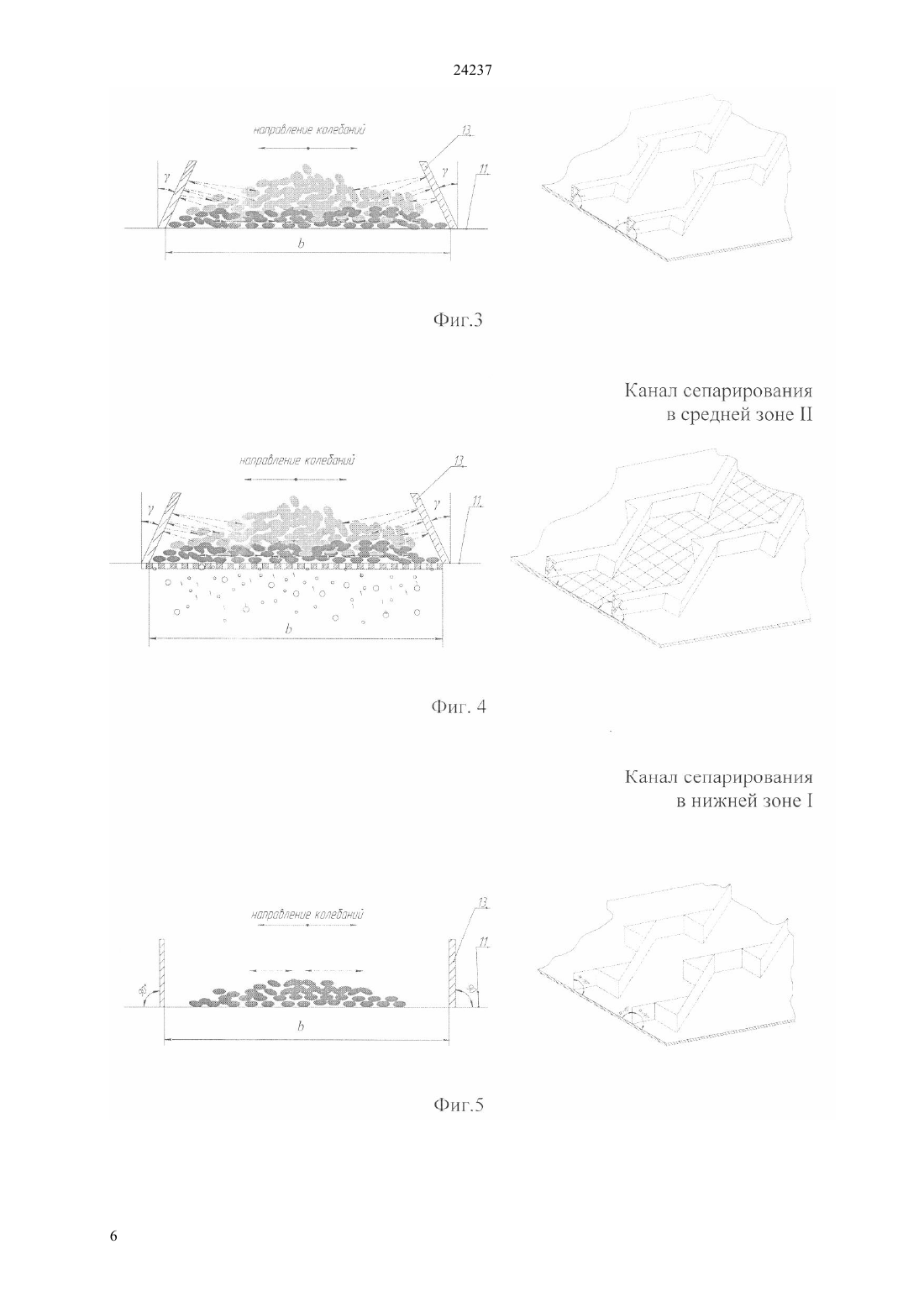

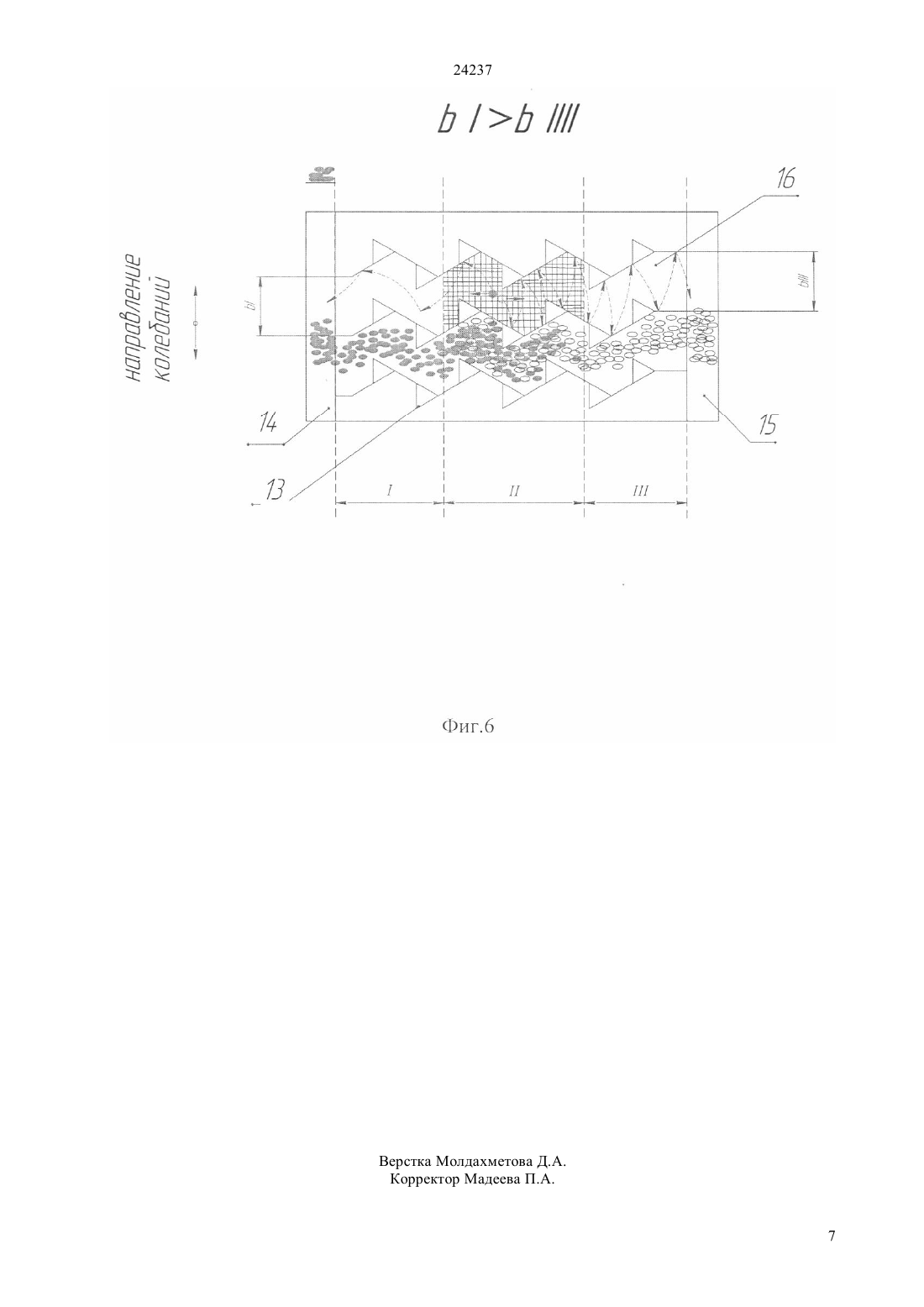

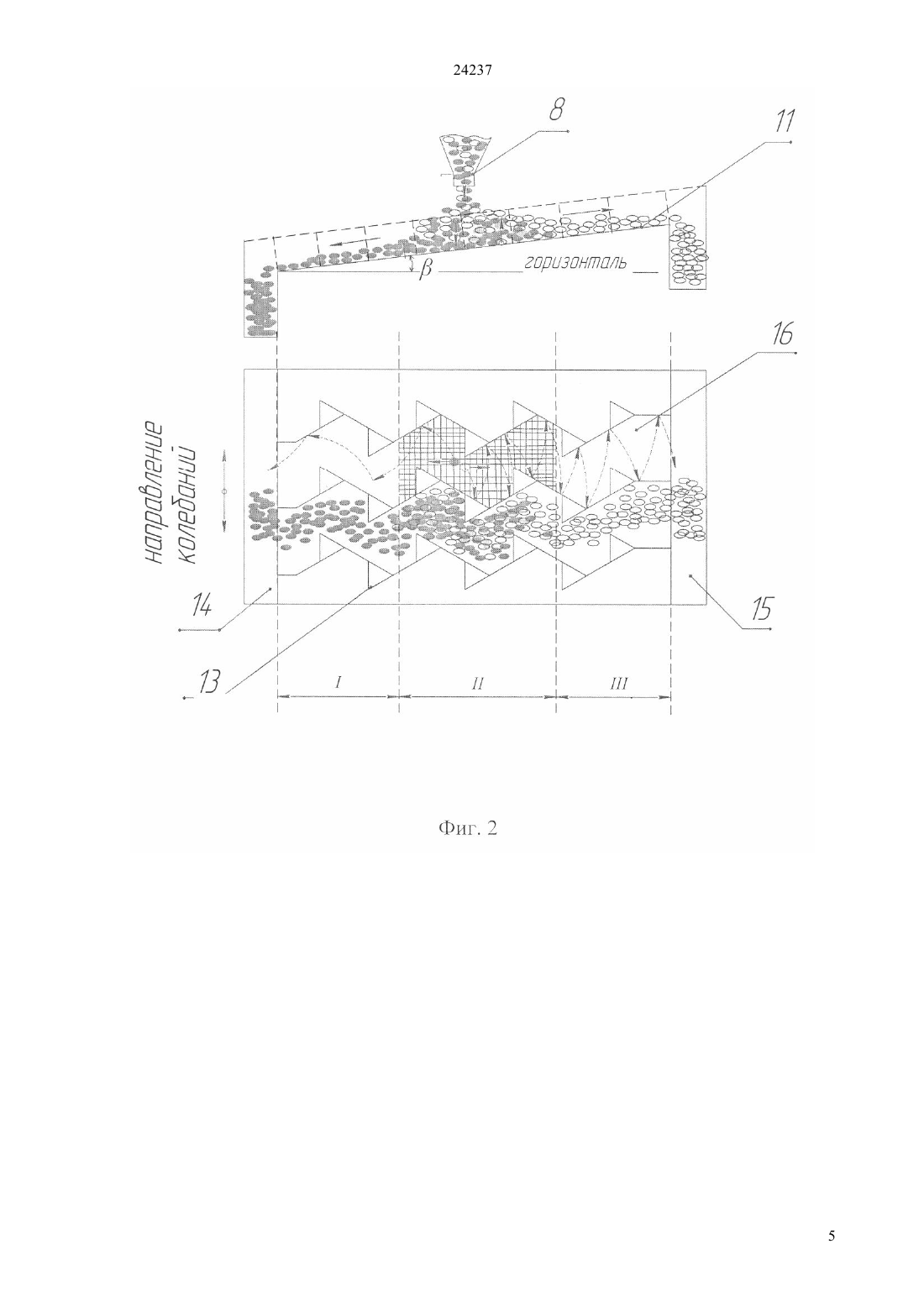

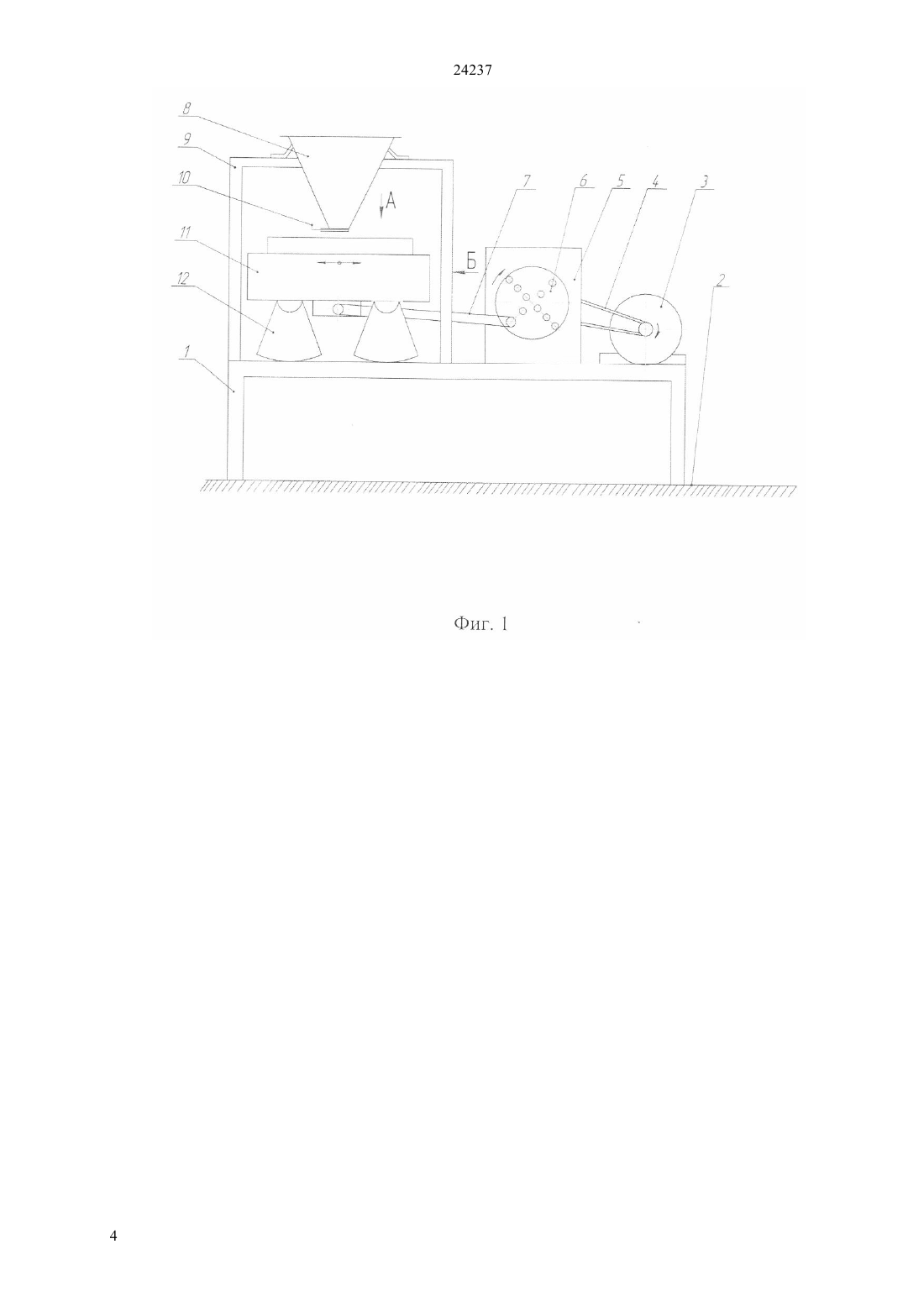

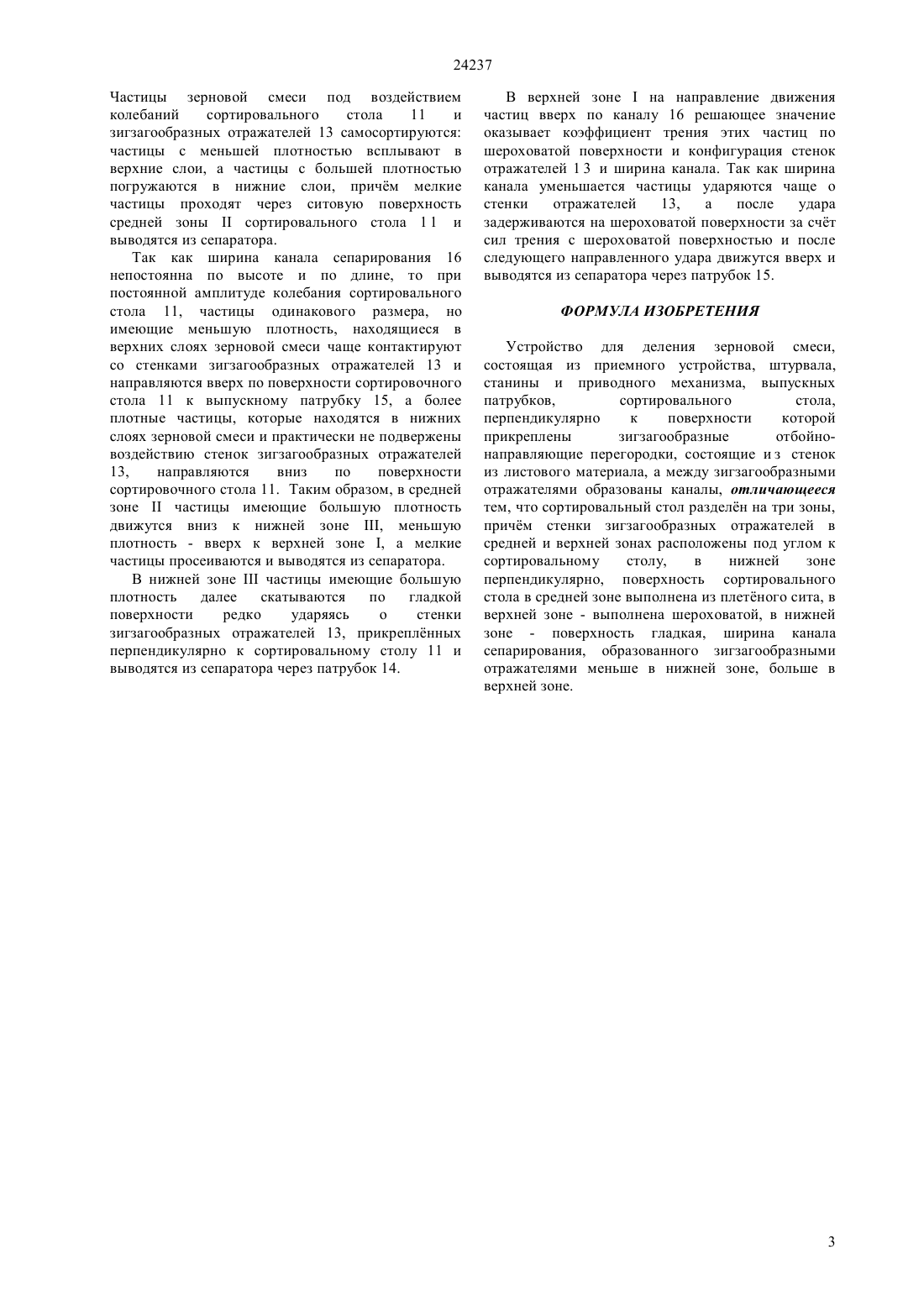

(51) 07 4/02 (2010.01) В 07 4/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ находящиеся в верхних слоях, за счт изменения конструкции зигзагообразных отражателей,состоящих из стенок из листового материала и за счт изменения свойств поверхности рабочей поверхности. Технический результат достигается тем, что в устройстве для деления зерновой смеси, состоящей из приемного устройства, штурвала, станины и приводного механизма, выпускных патрубков,сортировального стола,перпендикулярно к поверхности которой прикреплены зигзагообразные отражатели, состоящие из стенок из листового материала,а между зигзагообразными отражателями образованы каналы,согласно изобретению сортировальный стол разделн на три зоны, причм стенки зигзагообразных отражателей в средней и верхней зонах расположены под углом к сортировальному столу,в нижней зоне перпендикулярно, поверхность сортировального стола в средней зоне выполнена из плетного сита, в верхней зоне - выполнена шероховатой, в нижней зоне - поверхность гладкая, ширина канала сепарирования, образованного зигзагообразными отражателями меньше в нижней зоне, больше в верхней зоне.(72) Матеев Есмурат Зиятбекович Сурашов Агабек Абылаевич Еркебаев Мурат Жумадилович(56) Соколов А.Я., Журавлв В.Ф., Душин В.Н. и др. Технологическое оборудование предприятий по хранению и переработке зерна. М. Колос, 5 изд. перераб. и доп. 1984, с.445(54) УНИВЕРСАЛЬНЫЙ СЕПАРАТОР ДЛЯ РАЗДЕЛЕНИЯ ТРУДНОРАЗДЕЛИМЫХ ЧАСТИЦ(57) Изобретение относится к оборудованию пищевой и зерноперерабатывающей промышленности и может быть использовано для разделения сыпучих продуктов на фракции. Задачей изобретения является чткое разделение фракции сыпучего продукта при одинаковой их крупности и различных значениях плотности,различных свойств поверхности. Техническим результатом является повышение эффективности и чткости разделения путм частого направленного воздействия зигзагообразных отражателей на частицы зерновой смеси, 24237 Изобретение относится к оборудованию пищевой и зерноперерабатывающей промышленности и может быть использовано для разделения сыпучих продуктов на фракции. Наиболее близким к заявляемому по своей сущности является устройство для деления зерновой смеси, состоящее из приемного устройства,штурвала, станины и приводного механизма,выпускных патрубков, сортировального стола,перпендикулярно к поверхности которого прикреплены зигзагообразные отражатели,состоящие из стенок из листового материала, а между зигзагообразными отражателями образованы каналы сепарирования.(Соколов А.Я., Журавлв В.Ф., Душин В.Н. и др. Технологическое оборудование предприятий по хранению и переработке зерна. М. Колос, 5 изд. перераб. и доп., 1984 г., с.445, ил.) К недостаткам прототипа относится то, что зигзагообразные отражатели недостаточно эффективно и чтко разделяют зерновую смесь на фракции, так как ширина канала постоянна и частицы с одинаковой шириной и толщиной, но различной длины, с различной плотностью, с различными свойствами поверхности, находясь в различных слоях зерновой смеси, одинаково контактируют со стенками зигзагообразных отражателей сортировочного стола. Задачей изобретения является чткое разделение фракции сыпучего продукта при одинаковой их крупности и различных значениях плотности,различных свойств поверхности. Техническим результатом является повышение эффективности и чткости разделения путм частого направленного воздействия зигзагообразных отражателей на частицы зерновой смеси,находящиеся в верхних слоях, за счт изменения конструкции зигзагообразных отражателей,состоящих из стенок из листового материала и за счт изменения свойств поверхности рабочей поверхности. Технический результат достигается тем, что в устройстве для деления зерновой смеси, состоящей из приемного устройства, штурвала, станины и приводного механизма, выпускных патрубков,сортировального стола,перпендикулярно к поверхности которой прикреплены зигзагообразные отражатели, состоящие из стенок из листового материала,а между зигзагообразными отражателями образованы каналы,согласно изобретению сортировальный стол разделн на три зоны, причм стенки зигзагообразных отражателей в средней и верхней зонах расположены под углом к сортировальному столу,в нижней зоне перпендикулярно, поверхность сортировального стола в средней зоне выполнена из плетного сита, в верхней зоне - выполнена шероховатой, в нижней зоне - поверхность гладкая, ширина канала сепарирования, образованного зигзагообразными отражателями меньше в нижней зоне, больше в верхней зоне. Предлагаемое устройство схематично представлено на чертеже, где на фиг.1 изображен 2 общий вид универсального сепаратора для разделения трудноразделимых частиц, на фиг.2 сортировальный стол универсального сепаратора для разделения трудноразделимых частиц, на фиг.3 канал сепарирования в верхней зоне , на фиг.4 канал сепарирования в средней зоне , на фиг.5 канал сепарирования в нижней зоне , на фиг.6 сортировальный стол с сужающимся каналом сепарирования. Устройство для деления зерновой смеси состоит(фиг.1) из станины 1, установленной на основании 2. На станине 1 установлен электродвигатель 3,соединнный посредством ремнной передачи 4 с редуктором 5. На выходном валу редуктора 5 смонтирован кривошип 6. Кривошип 6 соединн с сортировальным столом 11 посредством тяги 7. Сортировальный стол 11 с примным лотком установлен на подвижных ножках-качалках 12. Электродвигатель 3, редуктор 5, ременная передача 4, кривошип 6, тяга 7 представляют собой в совокупности приводной механизм сортировального стола 11, установленного на подвижных ножкахкачалках 12. Над сортировальным столом 11 выполнен примный бункер 8, закреплнный на платформе 9. Платформа 9 закреплена на станине 1. Примный бункер 8 имеет регулирующую заслонку 10. К поверхности сортировального стола 11 (фиг.2) прикреплены зигзагообразные отражатели 13,состоящие из стенок из листового материала, а между зигзагообразными отражателями 13 образованы каналы сепарирования 16, по которым движется сыпучий продукт. По двум концам сортировочного стола 11 расположены выпускные патрубки 14 и 15. Причм сортировальный стол 11 разделн на три зоны нижнююс гладкой поверхностью сортировального стола 11 (фиг.5) среднююс поверхностью сортировального стола 11, выполненного из плетного сита (фиг.4) верхнююс шероховатой поверхностью сортировального стола 11 (фиг.3). Стенки зигзагообразных отражателей 13 в нижней зонеприкреплены перпендикулярно к поверхности сортировального стола 11, а в среднейи верхнейприкреплены под углом к поверхности сортировального стола 11. Канал сепарирования 16,образованный зигзагообразными отражателями 13, имеет ширину в нижней зонеменьше, чем в верхней зоне. То есть канал сепарирования 16 сужается к верхней зоне(фиг.6). Устройство для деления зерновой смеси работает следующим образом. При поступлении сыпучего материала в примный бункер 8, включается приводной механизм и посредством тяги 7 сортировальный стол 11 получает прямолинейное возвратно-поступательное движение в направлениях, указанных стрелкой (фиг.1), при этом угол наклона сортировального стола 11 зафиксирован. Сыпучая зерновая смесь из бункера 8 попадает в среднюю зонуканала 16 (фиг.2),образованного зигзагообразными отражателями 13,прикреплнными к сортировальному столу 11. 24237 Частицы зерновой смеси под воздействием колебаний сортировального стола 11 и зигзагообразных отражателей 13 самосортируются частицы с меньшей плотностью всплывают в верхние слои, а частицы с большей плотностью погружаются в нижние слои, причм мелкие частицы проходят через ситовую поверхность средней зонысортировального стола 1 1 и выводятся из сепаратора. Так как ширина канала сепарирования 16 непостоянна по высоте и по длине, то при постоянной амплитуде колебания сортировального стола 11, частицы одинакового размера, но имеющие меньшую плотность, находящиеся в верхних слоях зерновой смеси чаще контактируют со стенками зигзагообразных отражателей 13 и направляются вверх по поверхности сортировочного стола 11 к выпускному патрубку 15, а более плотные частицы, которые находятся в нижних слоях зерновой смеси и практически не подвержены воздействию стенок зигзагообразных отражателей 13,направляются вниз по поверхности сортировочного стола 11. Таким образом, в средней зонечастицы имеющие большую плотность движутся вниз к нижней зоне , меньшую плотность - вверх к верхней зоне , а мелкие частицы просеиваются и выводятся из сепаратора. В нижней зонечастицы имеющие большую плотность далее скатываются по гладкой поверхности редко ударяясь о стенки зигзагообразных отражателей 13, прикреплнных перпендикулярно к сортировальному столу 11 и выводятся из сепаратора через патрубок 14. В верхней зонена направление движения частиц вверх по каналу 16 решающее значение оказывает коэффициент трения этих частиц по шероховатой поверхности и конфигурация стенок отражателей 1 3 и ширина канала. Так как ширина канала уменьшается частицы ударяются чаще о стенки отражателей 13,а после удара задерживаются на шероховатой поверхности за счт сил трения с шероховатой поверхностью и после следующего направленного удара движутся вверх и выводятся из сепаратора через патрубок 15. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для деления зерновой смеси,состоящая из приемного устройства, штурвала,станины и приводного механизма, выпускных патрубков,сортировального стола,перпендикулярно к поверхности которой прикреплены зигзагообразные отбойнонаправляющие перегородки, состоящие и з стенок из листового материала, а между зигзагообразными отражателями образованы каналы, отличающееся тем, что сортировальный стол разделн на три зоны,причм стенки зигзагообразных отражателей в средней и верхней зонах расположены под углом к сортировальному столу,в нижней зоне перпендикулярно, поверхность сортировального стола в средней зоне выполнена из плетного сита, в верхней зоне - выполнена шероховатой, в нижней зоне - поверхность гладкая, ширина канала сепарирования, образованного зигзагообразными отражателями меньше в нижней зоне, больше в верхней зоне.
