Устройство для вытягивания прутков на многоручьевой установке непрерывного литья

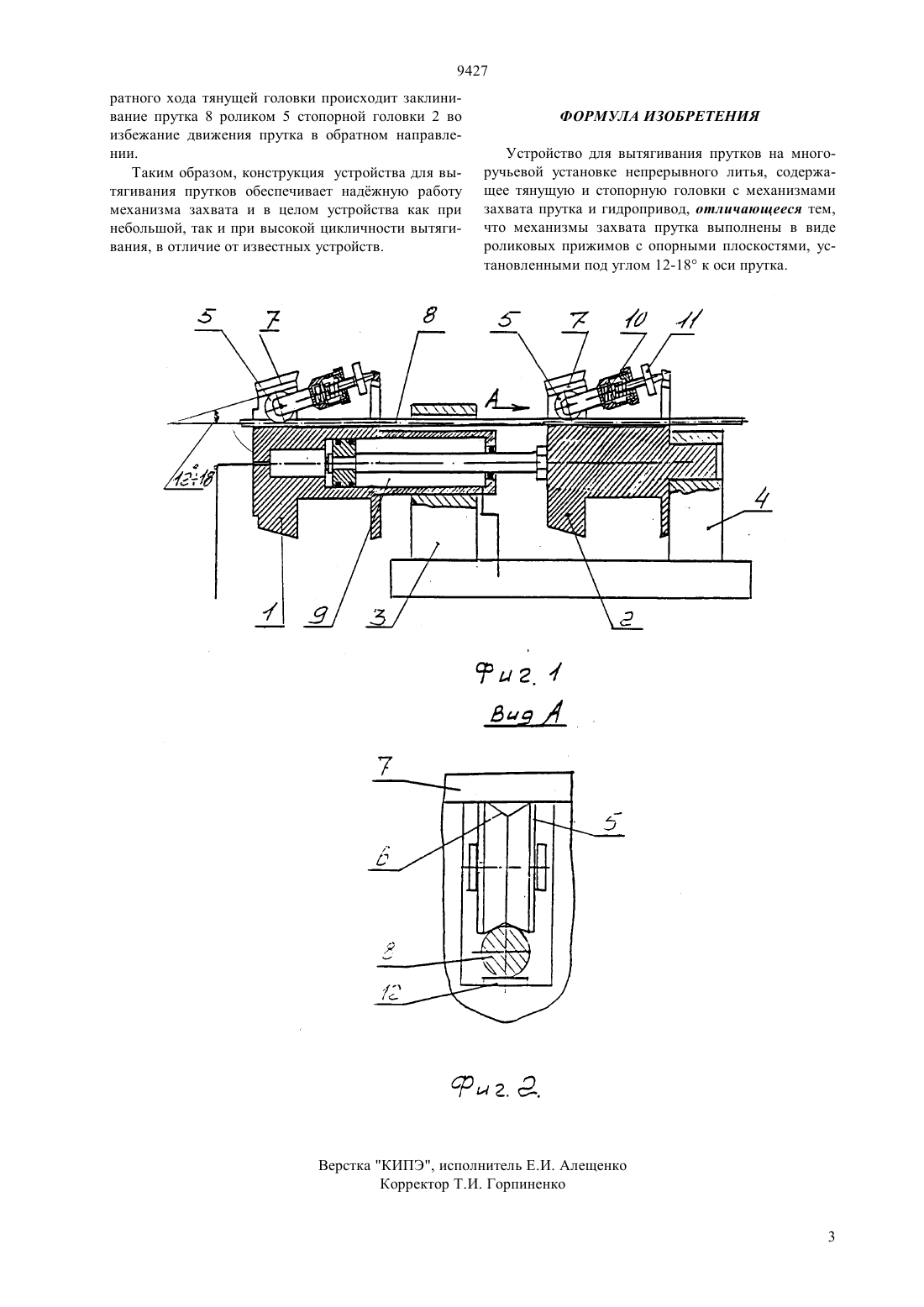

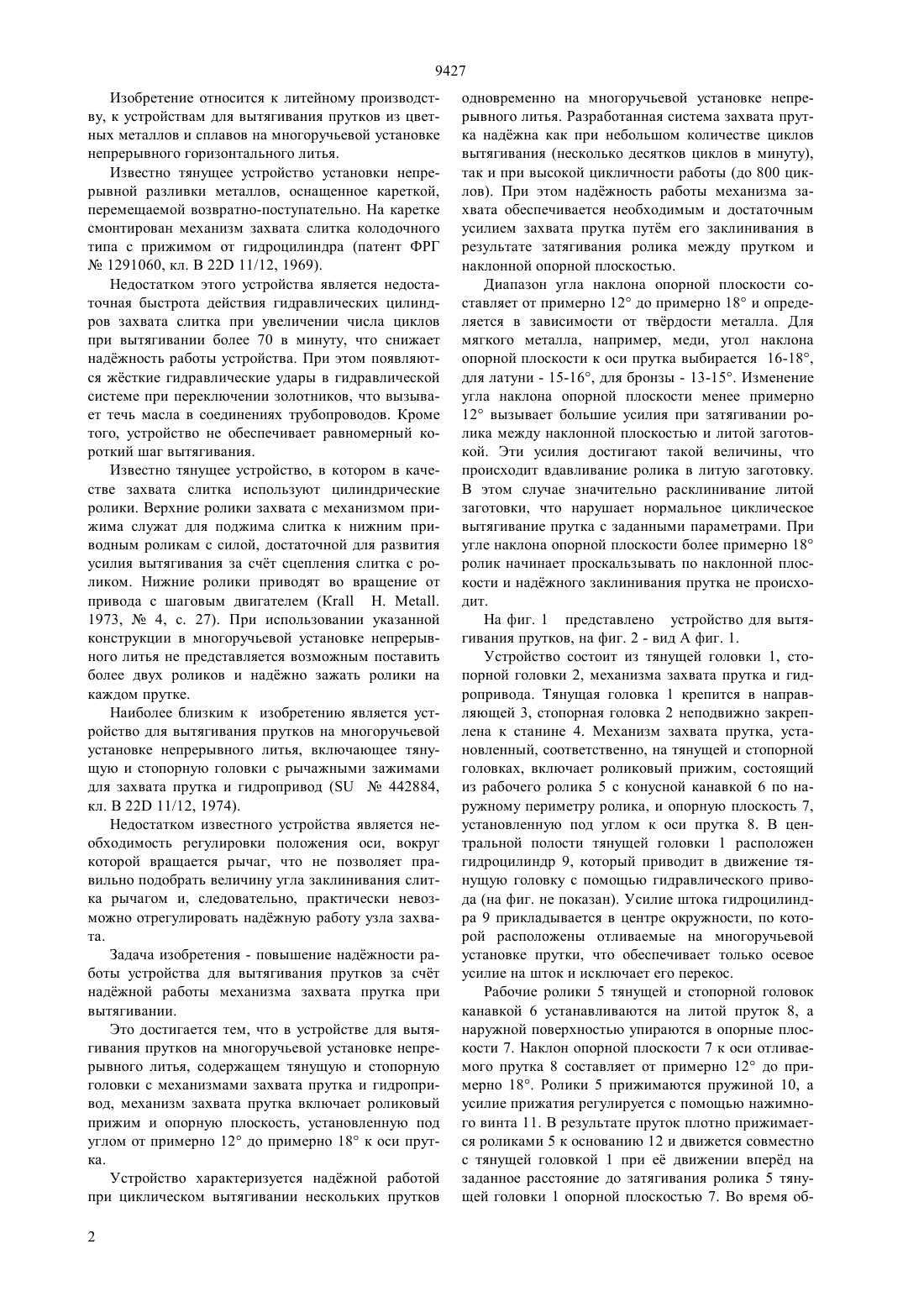

(51)7 22 11/128 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Кашуба Марина ВладимировнаКреймер Эдуард ЛьвовичМышкин Олег Николаевич(54) ПРУТКОВ НА МНОГОРУЧЬЕВОЙ УСТАНОВКЕ НЕПРЕРЫВНОГО ЛИТЬЯ(57) Изобретение относится к литейному производству, к устройствам для вытягивания прутков из цветных металлов и сплавов на многоручьевой установке непрерывного горизонтального литья. Технический результат изобретения - повышение надежности работы устройства для вытягивания прутков. Для этого в устройстве для вытягивания прутков на установке непрерывного литья, содержащем тянущую и стопорную головки с механизмами захвата прутка и гидропривод, механизм захвата прутка включает роликовый прижим и опорную плоскость,установленную под углом в диапазоне примерно 1218 к оси прутка. 9427 Изобретение относится к литейному производству, к устройствам для вытягивания прутков из цветных металлов и сплавов на многоручьевой установке непрерывного горизонтального литья. Известно тянущее устройство установки непрерывной разливки металлов, оснащенное кареткой,перемещаемой возвратно-поступательно. На каретке смонтирован механизм захвата слитка колодочного типа с прижимом от гидроцилиндра (патент ФРГ 1291060, кл. В 22 11/12, 1969). Недостатком этого устройства является недостаточная быстрота действия гидравлических цилиндров захвата слитка при увеличении числа циклов при вытягивании более 70 в минуту, что снижает наджность работы устройства. При этом появляются жсткие гидравлические удары в гидравлической системе при переключении золотников, что вызывает течь масла в соединениях трубопроводов. Кроме того, устройство не обеспечивает равномерный короткий шаг вытягивания. Известно тянущее устройство, в котором в качестве захвата слитка используют цилиндрические ролики. Верхние ролики захвата с механизмом прижима служат для поджима слитка к нижним приводным роликам с силой, достаточной для развития усилия вытягивания за счт сцепления слитка с роликом. Нижние ролики приводят во вращение от привода с шаговым двигателем (К Н. Меа. 1973,4, . 27). При использовании указанной конструкции в многоручьевой установке непрерывного литья не представляется возможным поставить более двух роликов и наджно зажать ролики на каждом прутке. Наиболее близким к изобретению является устройство для вытягивания прутков на многоручьевой установке непрерывного литья, включающее тянущую и стопорную головки с рычажными зажимами для захвата прутка и гидропривод (442884,кл. В 22 11/12, 1974). Недостатком известного устройства является необходимость регулировки положения оси, вокруг которой вращается рычаг, что не позволяет правильно подобрать величину угла заклинивания слитка рычагом и, следовательно, практически невозможно отрегулировать наджную работу узла захвата. Задача изобретения - повышение наджности работы устройства для вытягивания прутков за счт наджной работы механизма захвата прутка при вытягивании. Это достигается тем, что в устройстве для вытягивания прутков на многоручьевой установке непрерывного литья, содержащем тянущую и стопорную головки с механизмами захвата прутка и гидропривод, механизм захвата прутка включает роликовый прижим и опорную плоскость, установленную под углом от примерно 12 до примерно 18 к оси прутка. Устройство характеризуется наджной работой при циклическом вытягивании нескольких прутков 2 одновременно на многоручьевой установке непрерывного литья. Разработанная система захвата прутка наджна как при небольшом количестве циклов вытягивания (несколько десятков циклов в минуту),так и при высокой цикличности работы (до 800 циклов). При этом наджность работы механизма захвата обеспечивается необходимым и достаточным усилием захвата прутка путм его заклинивания в результате затягивания ролика между прутком и наклонной опорной плоскостью. Диапазон угла наклона опорной плоскости составляет от примерно 12 до примерно 18 и определяется в зависимости от тврдости металла. Для мягкого металла, например, меди, угол наклона опорной плоскости к оси прутка выбирается 16-18,для латуни - 15-16, для бронзы - 13-15. Изменение угла наклона опорной плоскости менее примерно 12 вызывает большие усилия при затягивании ролика между наклонной плоскостью и литой заготовкой. Эти усилия достигают такой величины, что происходит вдавливание ролика в литую заготовку. В этом случае значительно расклинивание литой заготовки, что нарушает нормальное циклическое вытягивание прутка с заданными параметрами. При угле наклона опорной плоскости более примерно 18 ролик начинает проскальзывать по наклонной плоскости и наджного заклинивания прутка не происходит. На фиг. 1 представлено устройство для вытягивания прутков, на фиг. 2 - вид А фиг. 1. Устройство состоит из тянущей головки 1, стопорной головки 2, механизма захвата прутка и гидропривода. Тянущая головка 1 крепится в направляющей 3, стопорная головка 2 неподвижно закреплена к станине 4. Механизм захвата прутка, установленный, соответственно, на тянущей и стопорной головках, включает роликовый прижим, состоящий из рабочего ролика 5 с конусной канавкой 6 по наружному периметру ролика, и опорную плоскость 7,установленную под углом к оси прутка 8. В центральной полости тянущей головки 1 расположен гидроцилиндр 9, который приводит в движение тянущую головку с помощью гидравлического привода (на фиг. не показан). Усилие штока гидроцилиндра 9 прикладывается в центре окружности, по которой расположены отливаемые на многоручьевой установке прутки, что обеспечивает только осевое усилие на шток и исключает его перекос. Рабочие ролики 5 тянущей и стопорной головок канавкой 6 устанавливаются на литой пруток 8, а наружной поверхностью упираются в опорные плоскости 7. Наклон опорной плоскости 7 к оси отливаемого прутка 8 составляет от примерно 12 до примерно 18. Ролики 5 прижимаются пружиной 10, а усилие прижатия регулируется с помощью нажимного винта 11. В результате пруток плотно прижимается роликами 5 к основанию 12 и движется совместно с тянущей головкой 1 при е движении вперд на заданное расстояние до затягивания ролика 5 тянущей головки 1 опорной плоскостью 7. Во время об 9427 ратного хода тянущей головки происходит заклинивание прутка 8 роликом 5 стопорной головки 2 во избежание движения прутка в обратном направлении. Таким образом, конструкция устройства для вытягивания прутков обеспечивает наджную работу механизма захвата и в целом устройства как при небольшой, так и при высокой цикличности вытягивания, в отличие от известных устройств. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для вытягивания прутков на многоручьевой установке непрерывного литья, содержащее тянущую и стопорную головки с механизмами захвата прутка и гидропривод, отличающееся тем,что механизмы захвата прутка выполнены в виде роликовых прижимов с опорными плоскостями, установленными под углом 12-18 к оси прутка.
