Тянущее устройство для многоручьевой машины непрерывного литья слитков

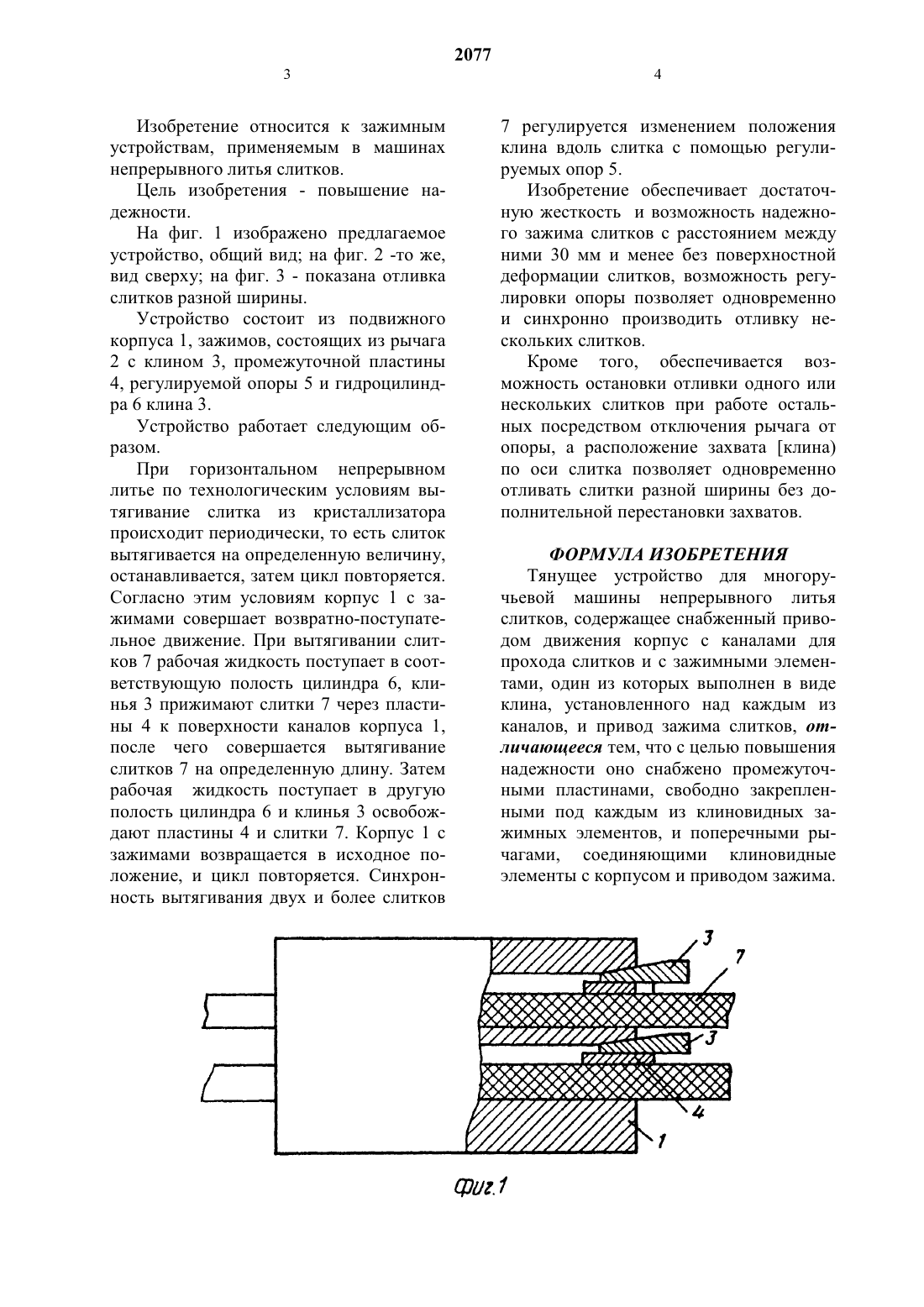

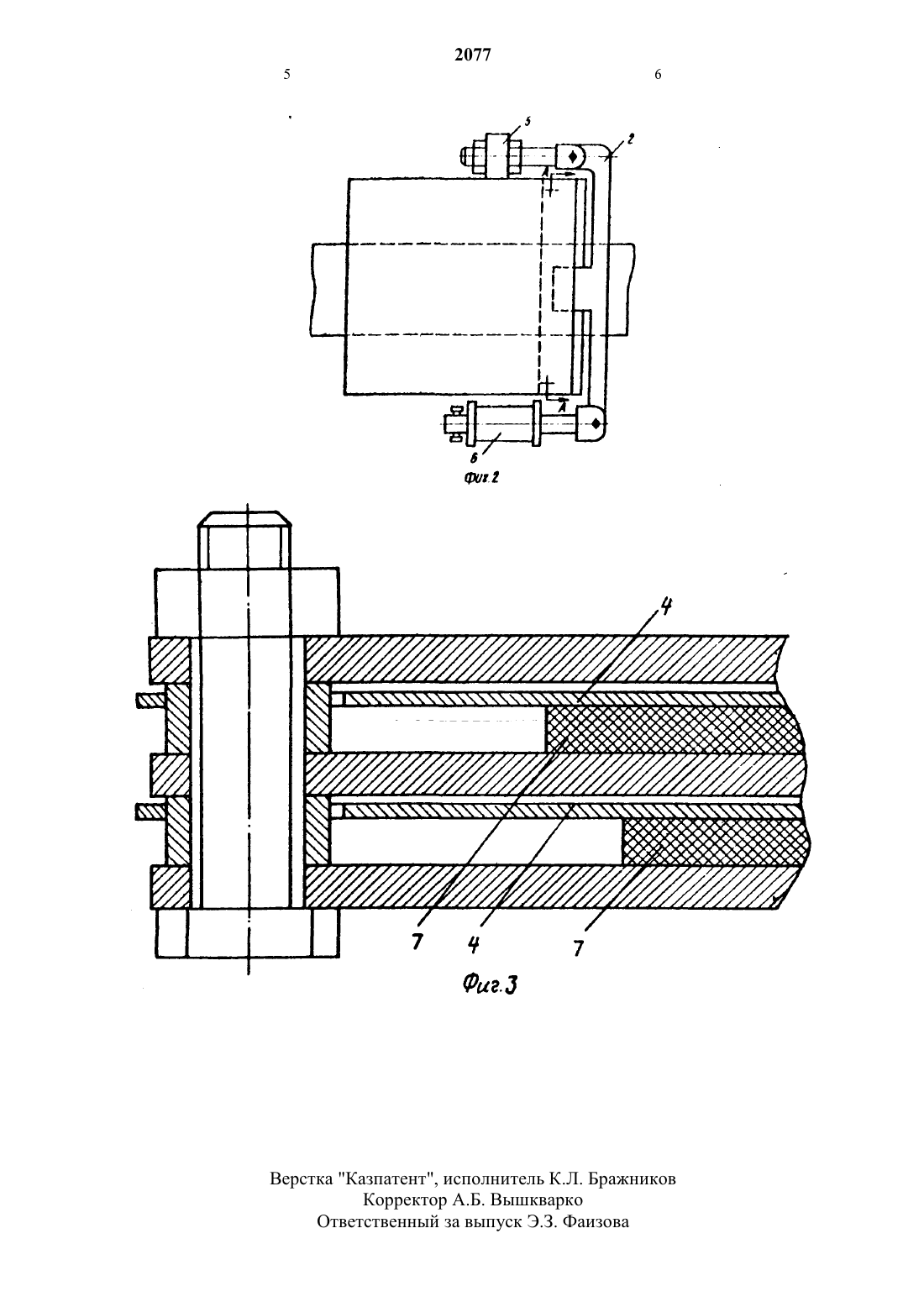

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Не 825272, кл. В 221 Э 11/128, 1977.(54) ТЯНУЩЕЕ УСТРОЙСТВО ДЛЯ МНОГОРУЧЬЕВОЙ МАШИНЫ НЕПРЕРЫВНОГО ЛИТЬЯ СЛИТКОВНепрерывного литья слитков. Цель изобретения - Повышение надежности. Устройство для вытягивания слитков включает подвижной корпус с выполненными друг над другом каналами и клиновые захваты, состоящие из рь 1 чагов с клиньями, гидроцилиндра И опор,при этом рычаги одним плечом закреплены на регулирующих опорах, а клинья расположены на рычагах по оси слитка. Зажим слитков осуществляется клином через свободно перемещающуюся в вертикальном направлении пластину. 3 ил.Изобретение относится к зажимным устройствам, применяемым в машинах непрерывного литья слитков.На фиг. 1 изображено предлагаемое устройство, общий вид на фиг. 2 -то же,вид сверху на фиг. 3 - показана отливка слитков разной ширины.Устройство состоит из подвижного корпуса 1, зажимов, состоящих из рычага 2 с клином 3, промежуточной пластины 4, регулируемой опоры 5 и гидроцилиндра 6 клина 3.Устройство работает следующим образом.При горизонтальном непрерывном литье по технологическим условиям вь 1 тягивание слитка из кристаллизатора происходит периодически, то есть слиток вытягивается на определенную величину,останавливается, затем цикл повторяется. Согласно этим условиям корпус 1 с зажимами совершает возвратно-поступательное движение. При вытягивании слитков 7 рабочая жидкость поступает в соответствующую полость Цилиндра 6, клинья 3 прижимают слитки 7 через пластины 4 к поверхности каналов корпуса 1,после чего совершается вытягивание слитков 7 на определенную длину. Затем рабочая жидкость поступает в другую полость Цилиндра 6 и клинья 3 освобождают пластины 4 и слитки 7. Корпус 1 с зажимами возвращается в исходное положение, и Цикл повторяется. Синхронность вытягивания двух и более слитков7 регулируется изменением положения клина вдоль слитка с помощью регулируемых опор 5.Изобретение обеспечивает достаточную жесткость и возможность надежного зажима слитков с расстоянием между ними 30 мм и менее без поверхностной деформации слитков, возможность регулировки опоры позволяет одновременно и синхронно производить отливку нескольких слитков.Кроме того, обеспечивается возможность остановки отливки одного или нескольких слитков при работе остальных посредством отключения рычага от опоры, а расположение захвата клина) по оси слитка позволяет одновременно отливать слитки разной ширины без дополнительной перестановки захватов.Тянущее устройство для многоручьевой машины непрерывного литья слитков, содержащее снабженный приводом движения корпус с каналами для прохода слитков и с зажимными элементами, один из которых выполнен в виде клина, установленного над каждым из каналов, и привод зажима слитков, отличающееся тем, что с Целью повышения надежности оно снабжено промежуточными пластинами, свободно закрепленными под каждым из клиновидных зажимных элементов, и поперечными рь 1 чагами, соединяющими клиновидные элементы с корпусом и приводом зажима.Верстка Казпатент, исполнитель КЛ. Бражников Корректор А.Б. Вышква Ответственный за выпуск 3.3. Изова
