Устройство для коррозионного испытания бетона

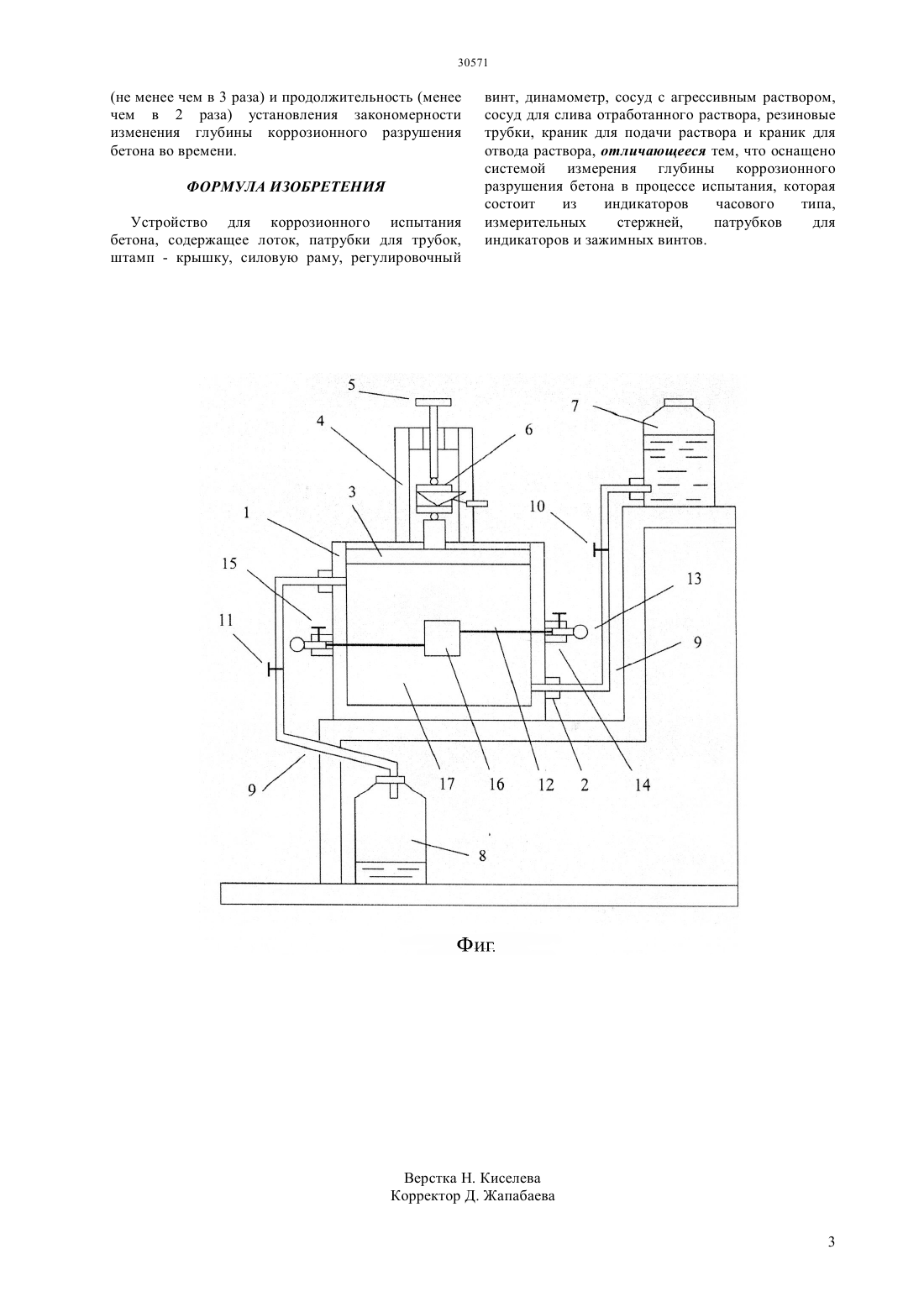

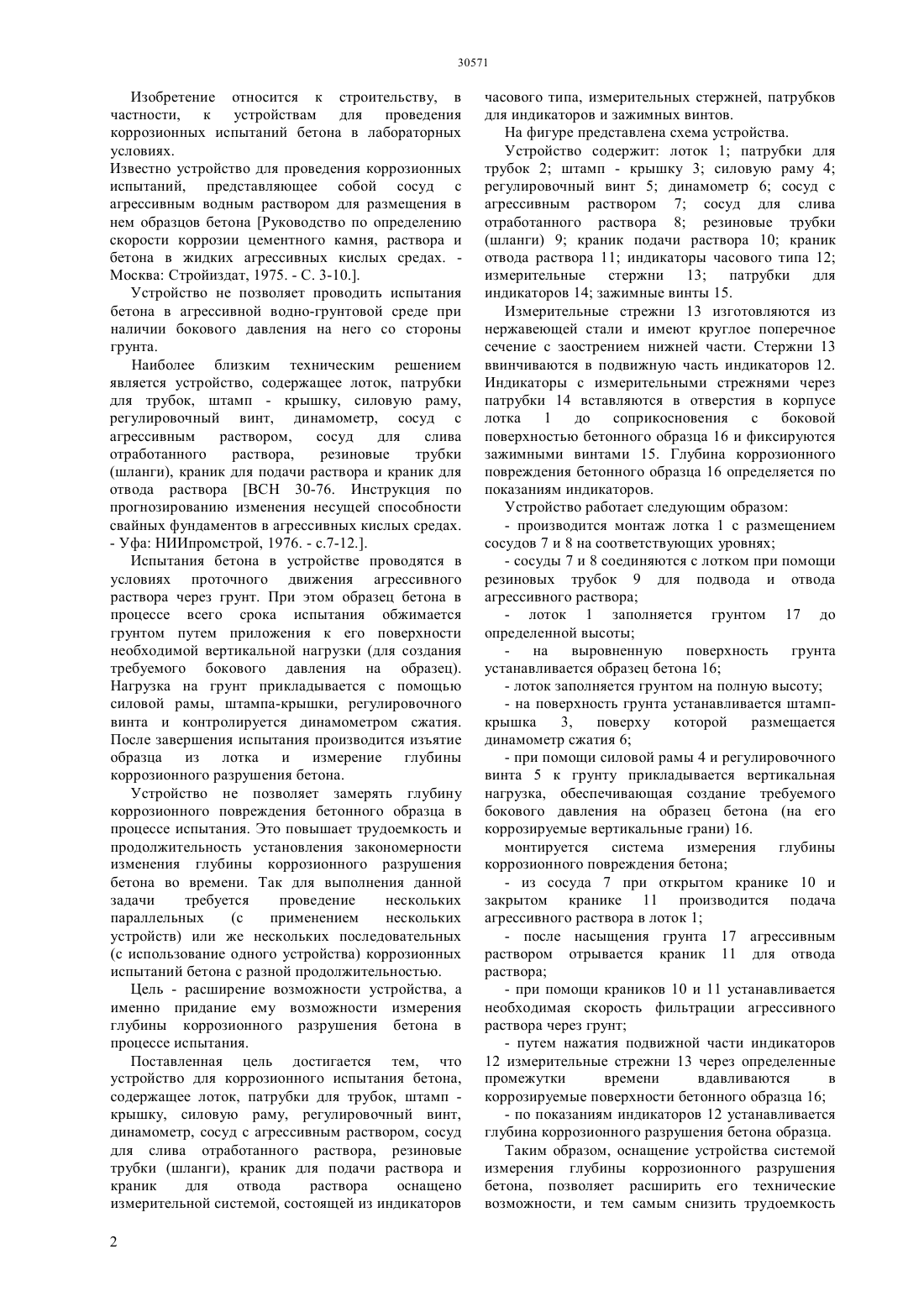

(51) 01 17/00 (2006.01) 01 3/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности, к устройствам для проведения коррозионных испытаний бетона в лабораторных условиях и предназначено для установления закономерности изменения глубины коррозионного разрушения бетона во времени. Устройство содержит лоток, патрубки для трубок, штамп - крышку, силовую раму,регулировочный винт, динамометр, сосуд с агрессивным раствором,сосуд для слива отработанного раствора,резиновые трубки(шланги), краник для подачи раствора, краник для отвода раствора, индикаторы часового типа,измерительные стержни, патрубки для индикаторов,зажимные винты.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) ВСН 30-76. Инструкция по прогнозированию изменения несущей способности свайных фундаментов в агрессивных кислых средах. - Уфа НИИпромстрой, 1976. - с.7-12(54) УСТРОЙСТВО ДЛЯ КОРРОЗИОННОГО ИСПЫТАНИЯ БЕТОНА Изобретение относится к строительству, в частности, к устройствам для проведения коррозионных испытаний бетона в лабораторных условиях. Известно устройство для проведения коррозионных испытаний, представляющее собой сосуд с агрессивным водным раствором для размещения в нем образцов бетона Руководство по определению скорости коррозии цементного камня, раствора и бетона в жидких агрессивных кислых средах. Москва Стройиздат, 1975. - С. 3-10 Устройство не позволяет проводить испытания бетона в агрессивной водно-грунтовой среде при наличии бокового давления на него со стороны грунта. Наиболее близким техническим решением является устройство, содержащее лоток, патрубки для трубок, штамп - крышку, силовую раму,регулировочный винт, динамометр, сосуд с агрессивным раствором,сосуд для слива отработанного раствора,резиновые трубки(шланги), краник для подачи раствора и краник для отвода раствора ВСН 30-76. Инструкция по прогнозированию изменения несущей способности свайных фундаментов в агрессивных кислых средах.- Уфа НИИпромстрой, 1976. - с.7-12 Испытания бетона в устройстве проводятся в условиях проточного движения агрессивного раствора через грунт. При этом образец бетона в процессе всего срока испытания обжимается грунтом путем приложения к его поверхности необходимой вертикальной нагрузки (для создания требуемого бокового давления на образец). Нагрузка на грунт прикладывается с помощью силовой рамы, штампа-крышки, регулировочного винта и контролируется динамометром сжатия. После завершения испытания производится изъятие образца из лотка и измерение глубины коррозионного разрушения бетона. Устройство не позволяет замерять глубину коррозионного повреждения бетонного образца в процессе испытания. Это повышает трудоемкость и продолжительность установления закономерности изменения глубины коррозионного разрушения бетона во времени. Так для выполнения данной задачи требуется проведение нескольких параллельных(с применением нескольких устройств) или же нескольких последовательных(с использование одного устройства) коррозионных испытаний бетона с разной продолжительностью. Цель - расширение возможности устройства, а именно придание ему возможности измерения глубины коррозионного разрушения бетона в процессе испытания. Поставленная цель достигается тем, что устройство для коррозионного испытания бетона,содержащее лоток, патрубки для трубок, штамп крышку, силовую раму, регулировочный винт,динамометр, сосуд с агрессивным раствором, сосуд для слива отработанного раствора, резиновые трубки (шланги), краник для подачи раствора и краник для отвода раствора оснащено измерительной системой, состоящей из индикаторов 2 часового типа, измерительных стержней, патрубков для индикаторов и зажимных винтов. На фигуре представлена схема устройства. Устройство содержит лоток 1 патрубки для трубок 2 штамп - крышку 3 силовую раму 4 регулировочный винт 5 динамометр 6 сосуд с агрессивным раствором 7 сосуд для слива отработанного раствора 8 резиновые трубки(шланги) 9 краник подачи раствора 10 краник отвода раствора 11 индикаторы часового типа 12 измерительные стержни 13 патрубки для индикаторов 14 зажимные винты 15. Измерительные стрежни 13 изготовляются из нержавеющей стали и имеют круглое поперечное сечение с заострением нижней части. Стержни 13 ввинчиваются в подвижную часть индикаторов 12. Индикаторы с измерительными стрежнями через патрубки 14 вставляются в отверстия в корпусе лотка 1 до соприкосновения с боковой поверхностью бетонного образца 16 и фиксируются зажимными винтами 15. Глубина коррозионного повреждения бетонного образца 16 определяется по показаниям индикаторов. Устройство работает следующим образом- производится монтаж лотка 1 с размещением сосудов 7 и 8 на соответствующих уровнях- сосуды 7 и 8 соединяются с лотком при помощи резиновых трубок 9 для подвода и отвода агрессивного раствора- на выровненную поверхность грунта устанавливается образец бетона 16- лоток заполняется грунтом на полную высоту- на поверхность грунта устанавливается штампкрышка 3,поверху которой размещается динамометр сжатия 6- при помощи силовой рамы 4 и регулировочного винта 5 к грунту прикладывается вертикальная нагрузка, обеспечивающая создание требуемого бокового давления на образец бетона (на его коррозируемые вертикальные грани) 16. монтируется система измерения глубины коррозионного повреждения бетона- из сосуда 7 при открытом кранике 10 и закрытом кранике 11 производится подача агрессивного раствора в лоток 1- после насыщения грунта 17 агрессивным раствором отрывается краник 11 для отвода раствора- при помощи краников 10 и 11 устанавливается необходимая скорость фильтрации агрессивного раствора через грунт- путем нажатия подвижной части индикаторов 12 измерительные стрежни 13 через определенные промежутки времени вдавливаются в коррозируемые поверхности бетонного образца 16- по показаниям индикаторов 12 устанавливается глубина коррозионного разрушения бетона образца. Таким образом, оснащение устройства системой измерения глубины коррозионного разрушения бетона, позволяет расширить его технические возможности, и тем самым снизить трудоемкость(не менее чем в 3 раза) и продолжительность (менее чем в 2 раза) установления закономерности изменения глубины коррозионного разрушения бетона во времени. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для коррозионного испытания бетона, содержащее лоток, патрубки для трубок,штамп - крышку, силовую раму, регулировочный винт, динамометр, сосуд с агрессивным раствором,сосуд для слива отработанного раствора, резиновые трубки, краник для подачи раствора и краник для отвода раствора, отличающееся тем, что оснащено системой измерения глубины коррозионного разрушения бетона в процессе испытания, которая состоит из индикаторов часового типа,измерительных стержней,патрубков для индикаторов и зажимных винтов.
