Устройство для непрерывного литья стальной ленты

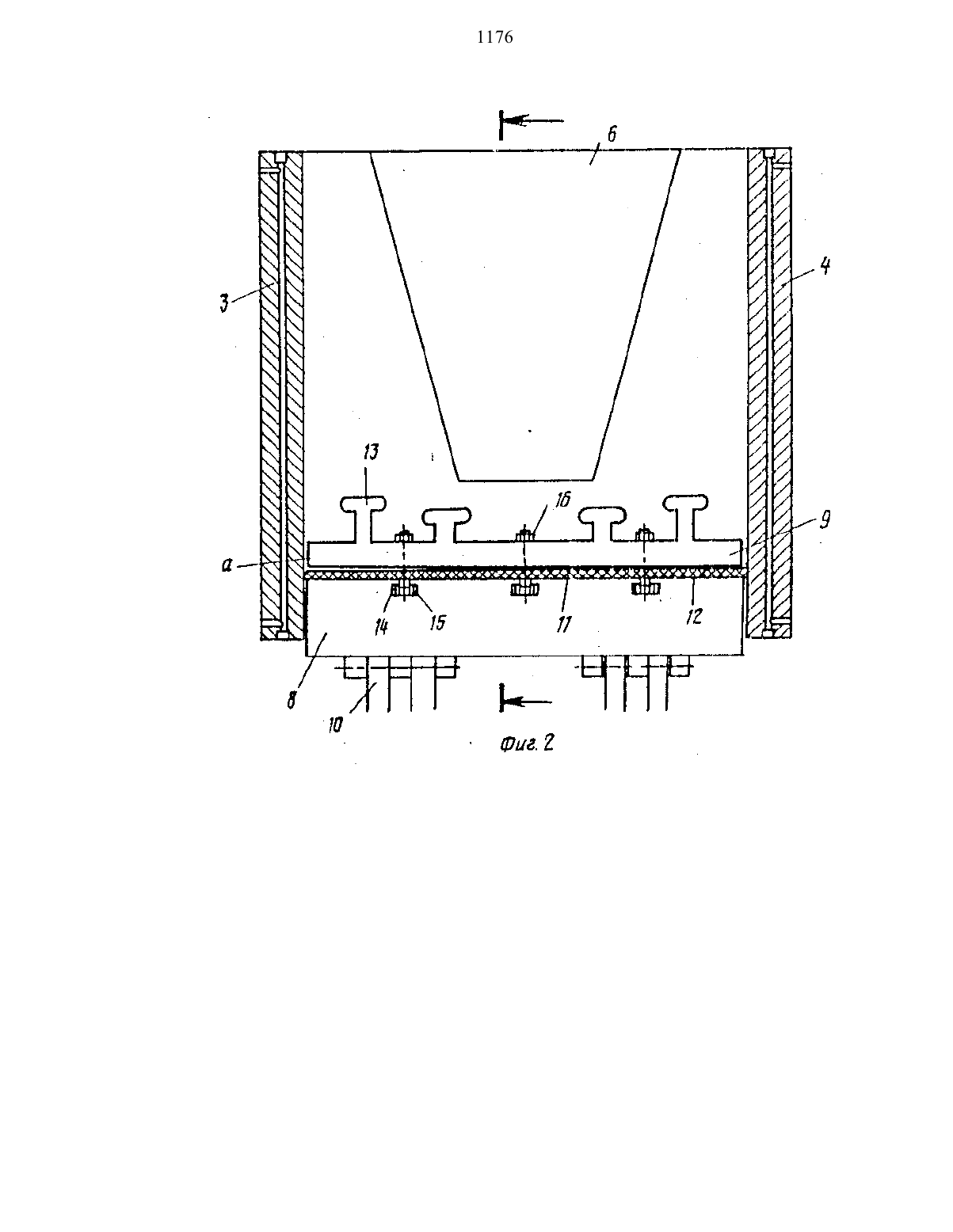

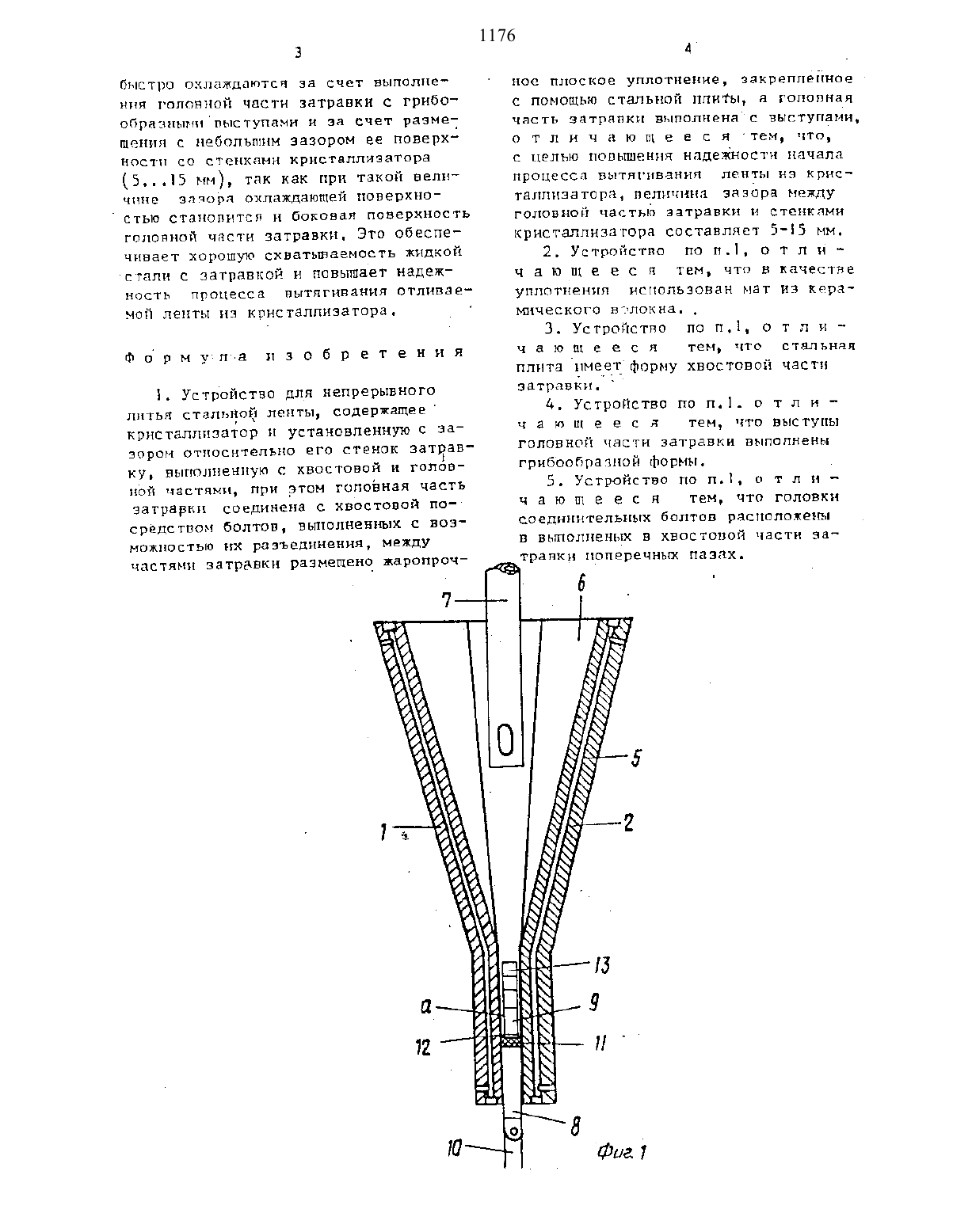

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН1721 Коост Гроте. Петер Бэе Нанфред Колаконскн и Херманн ЛаксИзобретение относится к металлургнн, а именно К установкам для непрерывной отливки стальных лент.Цель повышение надежности нача на процесса вытягивания ленты на кристалпнзатора.На фнг.1 изображено устройство дня литья ленты, разрез.на фиг.2. то же, поперечный разрез.Устройство для литья стальной ленты содержит крнстолпнзатор с двумя широкими 1 Н 2 и двумя узкими 3 н д боковьшн стенками, выполнеииьтн с охлаждающими каналами 5. Широкие боковые стенки 1 и 2 н своей средней части образуют расширенную пнтннкот кую зону 6, о которой устанонлеп подводящий стакан 7. В нижнюю часть кристяллизатора заводят ветровку,выполненную из хвостовой 8 и головной 9 частей. Хвостовая часть 8 эа(54) УСТРОЙСТВО ДПЛ НЕПРКРЫВНОГП 1 ШТЬН СТАЛЬНОЙ ЛЕНТЫ(5) Изобретение относится к металлургии. Цель повышение надежности начала процесса вытягивания лентыее головная часть размещена В отпотении стенок крнсталлизятора с зазором 5 ч 15 мм н выполнена с грибооброзныьпт выступами. Д 3.и. ф-пы 2 ил.травки соединена с вытягивающим устройством 10 Ц размещена с везет ром в кристолинпаторе. Между хвостом ной И головной частями установлено плоское жаропрочное уплотнение 11, 1 которое удерживается стальной плитой 12, соответствующей по формату хвост тоной части 8. В качестве уплотнения может быть использован мат из керамических волокон. Головная часть 9 выполнена с грибообрацными выступянн 13, а хвостовая часть В -с ноиеР 9 Ч ньми пазами 1 д, в которъш зафикси рованы гопоокл болтов 15, с помощью которых соединены между собой ипос кое уплотнение 11, стальная плита 12 н головная часть 8 затравки. при этом болты закреплены в части 8 по 16.средством гаек При подаче нристяиянзятор егобыстро охлаждаются за счет выполпет или головной чостн затравки с грибообраэнынппыступамн н за счет размед щенил с небольшим зазором ее поверхНостп со стенками кристаллнэатора(55 мм), так как при такой величине эачоря охлаждающей поверхноголовной части затравки. Это обеспечнвает хорошую схватыаемость жидкой-стали с затравкой н повышает надеж ность процесса вытягивания отливаем мой лепты из крнсталлнзатора.1. Устройство для непрерывного литья стальной ленты, содержаЩе крнсталлпэатор н установленную с зазором относительно его стенок затравку выполненную с хвостовой и головной частями, при отом головная часть затравки соединена с хвостовой по средством болтов, вьтолненных с возможностью их разъединения, междУ частями затравки размещено жаропроч 1176ное плоское уплотнение, закрепленное с помощью стальной плиты, а головная часть затравки выполнена с выступами,о т л н ч а ю щ е е с я тем, что,с целью попьшення надежности начала процесса вытягивания ленты из крнс таллнзаторп, величина зазора между головной частьш затравки н стенками крнсталлнзатора составляет 5-55 мн.2. Устройство по п.1. о т л п т ч а ющ е е с п тем, что в качестве уплотнения использован мат из карат мнческого втлокна.З. Устройство по п.1 о т л и ч а ю Щ е е с н тем, что стальная Плита ИМЕЕТ форму хвостовой части ЗатраВнН.4. Устройство по п.1. о т л н ч а ю Щ е е с я тем, что выступы головной части затравки выполнены грибообразной формы.5. Устройство по п.1 о т л н ч а ю щ е е с я тем. что головки соединительных болтов расположены в вьтолленых в хвостовой части затравки лоперечньш пазах.
