Кристаллизатор для непрерывного вертикального литья стальной ленты

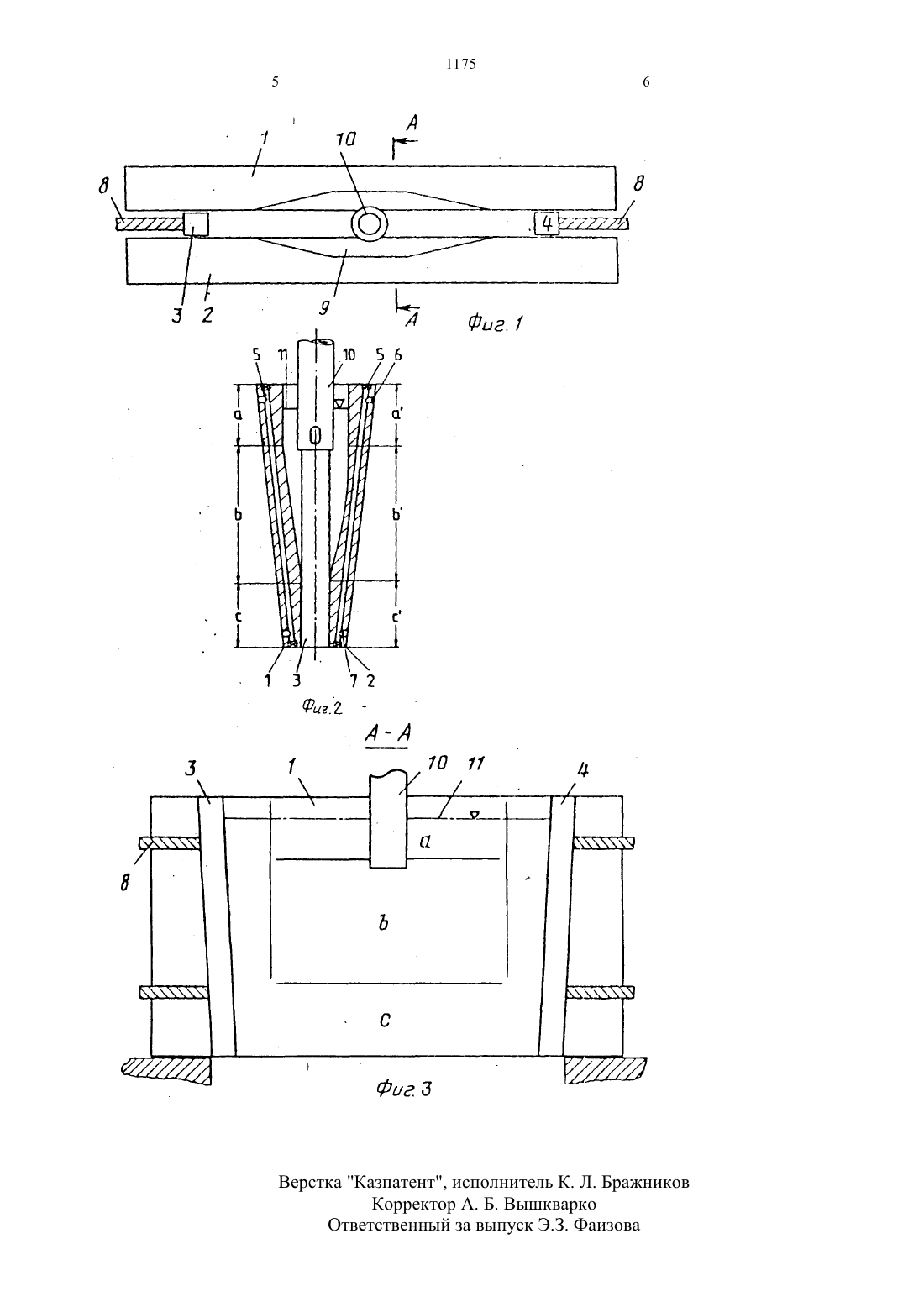

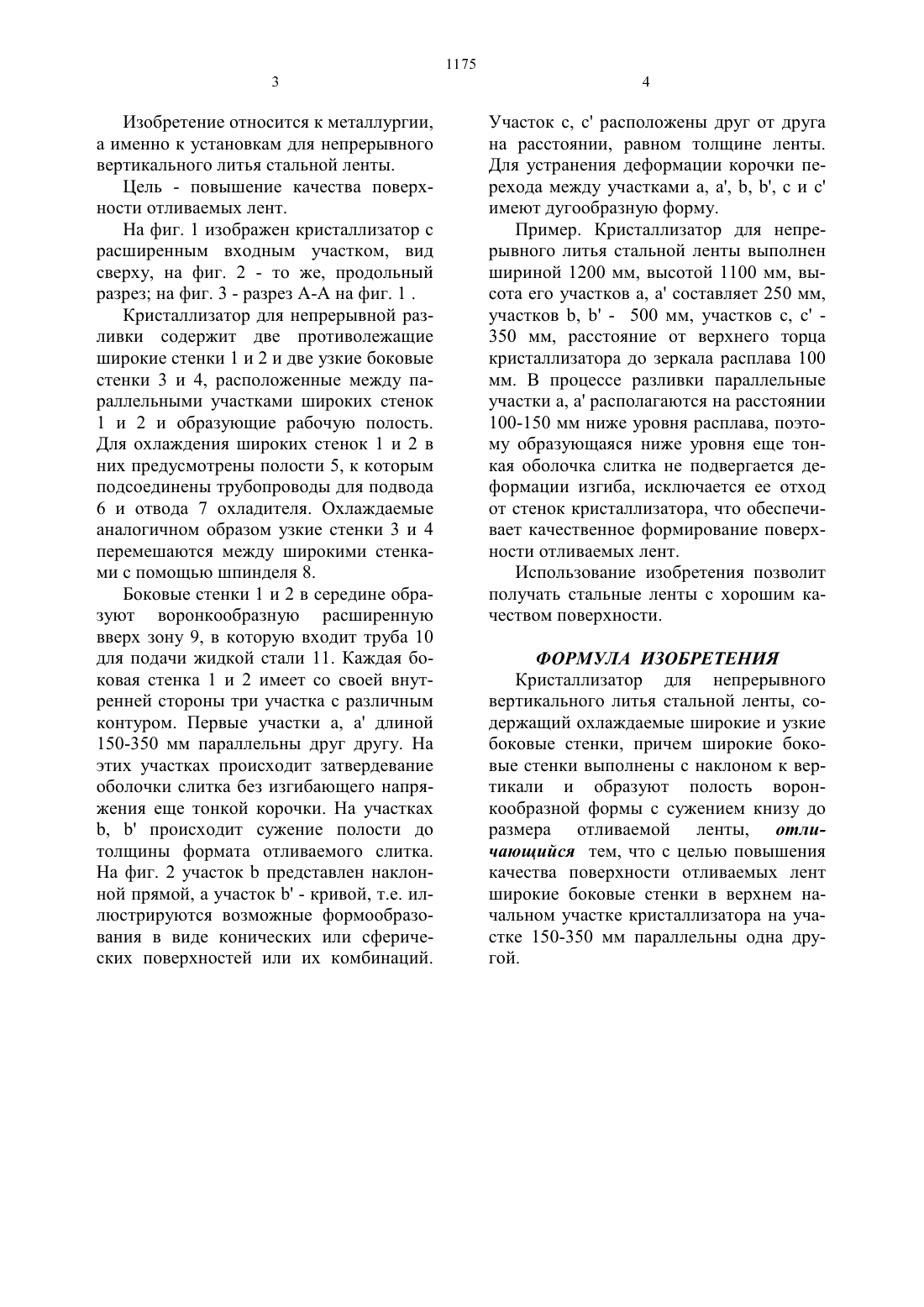

(56) Патент СССР Не 1336943, кл. В 22 В 11/04, 1984.(56) КРИСТАЛЛИЗАТОР ДЛЯ НЕПРЕРЬТВНОГО ВЕРТИКАЛЬНОГО ЛИТЬЯ СТАЛЬНОЙ ЛЕНТЬТ(57) Изобретение относится к области металлургии, а именно к установкам для непрерывного вертикального литья стальной ленты. Цель - повышение качества поверхности отливаемых лент. Кристаллизатор содержит охлаждаемые Широкие и узкие боковые стенки. Широкие боковые стенки выполнены с образованием в верхней части кристаллизатора воронкообразной зоны,при этом широкие стенки в этой зоне на длину 150-350 мм от верхнего торца кристаллизатора параллельны другИзобретение относится К металлургии,а именно К установкам для Непрерывного вертикального литья стальной ленты.Цель - повышение качества поверхности отливаемых лент.На фиг. 1 изображен кристаллизатор с расширенным входным участком, вид сверху, на фиг. 2 - то же, Продольный разрез на фиг. 3 - разрез А-А на фиг. 1 .Кристаллизатор для непрерывной разливки содержит две противолежащие широкие стенки 1 и 2 и две узкие боковые стенки 3 и 4, расположенные между параллельными участками широких стенок 1 и 2 и образующие рабочую полость. Для охлаждения широких стенок 1 и 2 в них предусмотрены полости 5, к которым подсоединены трубопроводы для подвода 6 и отвода 7 охладителя. Охлаждаемые аналогичном образом узкие стенки 3 и 4 перемещаются между широкими стенками с помощью шпинделя 8.Боковые стенки 1 и 2 в середине образуют воронкообразную расширенную вверх зону 9, в которую входит труба 10 для подачи жидкой стали 11. Каждая боковая стенка 1 и 2 имеет со своей внутренней стороны три участка с различным контуром. Первые участки а, а длиной 150-350 мм параллельны друг другу. На этих участках происходит затвердевание оболочки слитка без изгибающего напряжения еще тонкой корочки. На участках Ь, Ь происходит сужение полости до толщины формата отливаемого слитка. На фиг. 2 участок Ь представлен наклонной прямой, а участок Ь - кривой, т.е. иллюстрируются возможные формообразования в виде конических или сферических поверхностей или их комбинаций.Участок с, с расположены друг от друга на расстоянии, равном толщине ленты. Для устранения деформации корочки перехода между участками а, а, Ь, Ь, с и с имеют дугообразную форму.Пример. Кристаллизатор для непрерывного литья стальной ленты выполнен шириной 1200 мм, высотой 1100 мм, вь 1 сота его участков а, а составляет 250 мм,участков Ь, Ь - 500 мм, участков с, с 350 мм, расстояние от верхнего торца кристаллизатора до зеркала расплава 100 мм. В процессе разливки параллельные участки а, а располагаются на расстоянии 100-150 мм ниже уровня расплава, поэтому образующаяся ниже уровня еще тонкая оболочка слитка не подвергается деформации изгиба, исключается ее отход от стенок кристаллизатора, что обеспечивает качественное формирование поверхности отливаемых лент.Использование изобретения позволит получать стальные ленты с хорошим качеством поверхности.Кристаллизатор для непрерывного вертикального литья стальной ленты, содержащий охлаждаемые широкие и узкие боковые стенки, причем широкие боковые стенки выполнены с наклоном к вертикали и образуют полость воронкообразной формы с сужением книзу до размера отливаемой ленты, отличающийся тем, что с Целью повышения качества поверхности отливаемых лент широкие боковые стенки в верхнем начальном участке кристаллизатора на участке 150-350 мм параллельны одна другои.Верстка Казпатент, Исполнитель К. Л. Бражников Корректор А. Б. Вышкварко Ответственный за выпуск Э.З. Фаизова
