Многоручьевой кристаллизатор для горизонтального непрерывного литья

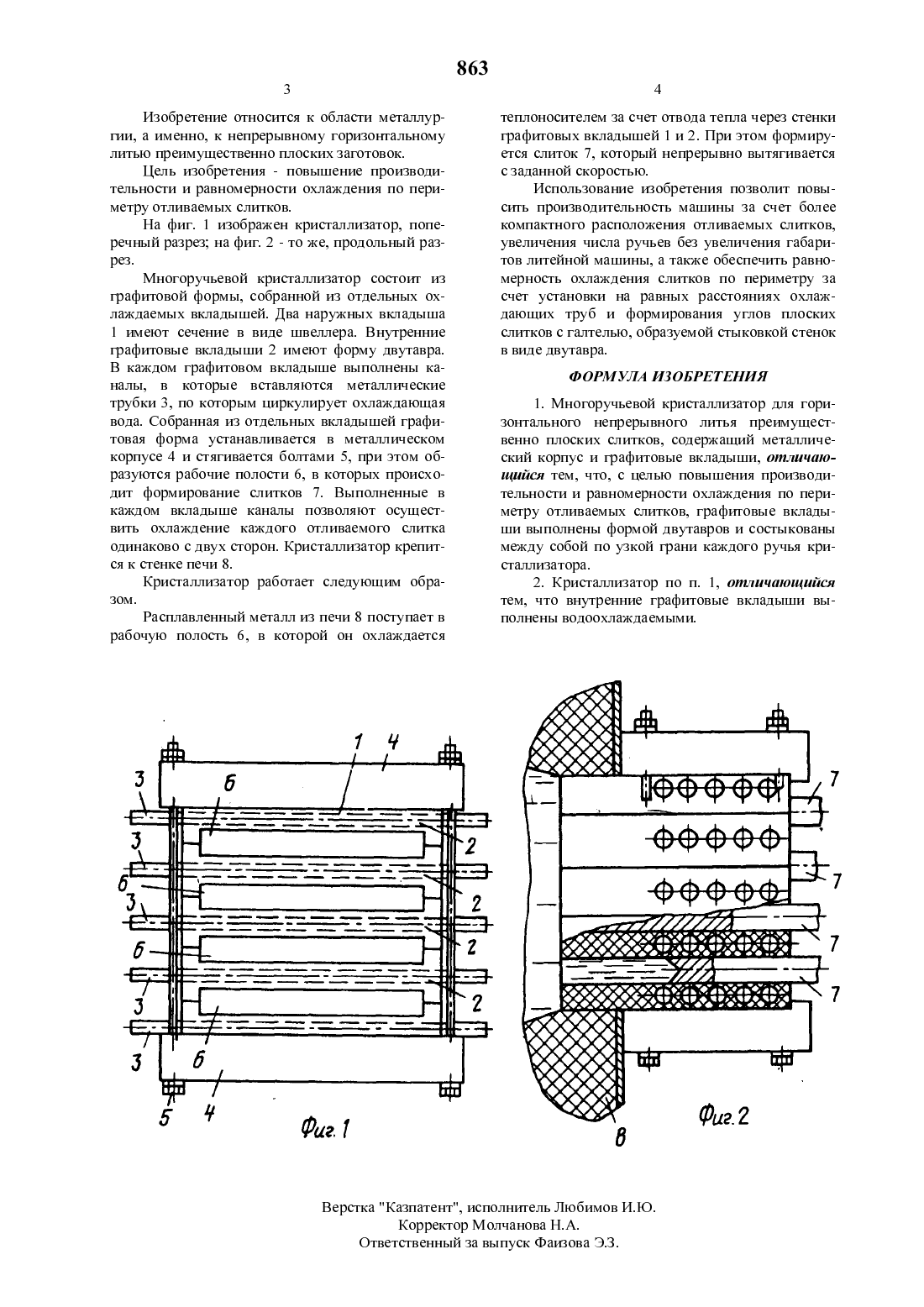

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) МНОГОРУЧЬЕВОЙ КРИСТАЛЛИЗА ТОР ДЛЯ ГОРИЗОНТАЛЬНОГО НЕПРЕРЫВНОГО ЛИТЬЯлитью плоских слитков. Цель - повышение производителъносги и равномерности охлаждения по периметру отливаемых слитков. Многоручъевой кристаллизатор состоит из графитовых вкладышей. Два наружных вкладыша 1 имеют сечение в виде швеллера, а внутренние вкладыши 2 имеют форму двутавра. Каждый вкладыш выполнен водоохлаждаемым. В собранной из них графитовой форме образуются рабочие полости 6 для формирования слитков.Изобретение относится к области металлургии, а именно, к непрерывному горизонтальному литью преимущественно плоских заготовок.Цель изобретения - повышение производительности и равномерности охлаждения по периметру отливаемых слитков.На фиг. 1 изображен кристаллизатор, поперечный разрез на фиг. 2 - то же, продольный разрез.Многоручьевой кристаллизатор состоит из графитовой формы, собранной из отдельных охлаждаемых вкладышей. Два наружных вкладыша 1 имеют сечение в виде швеллера. Внутренние графитовые вкладыши 2 имеют форму двутавра. В каждом графитовом вкладыше выполнены каналы, в которые вставляются металлические трубки 3, по которым циркулирует охлаждающая вода. Собранная из отдельных вкладышей графитовая форма устанавливается в металлическом корпусе 4 и стягивается болтами 5, при этом образуются рабочие полости 6, в которых происходит формирование слитков 7. Выполненные в каждом вкладыше каналы позволяют осуществить охлаждение каждого отливаемого слитка одинаково с двух сторон. Кристаллизатор крепится к стенке печи 8.Кристаллизатор работает следующим образом.Расплавленный металл из печи 8 поступает в рабочую полость 6, в которой он охлаждаетсятеплоносителем за счет отвода тепла через стенки графитовых вкладышей 1 и 2. При этом формируется слиток 7, который непрерывно вытягивается с заданной скоростью.Использование изобретения позволит повысить производительность машины за счет более компактного расположения отливаемых слитков,увеличения числа ручьев без увеличения габаритов литейной машины, а также обеспечить равномерность охлаждения слитков по периметру за счет установки на равньтх расстояниях охлаждающих труб и формирования углов плоских слитков с галтелью, образуемой стыковкой стенок в виде двутавра.1. Многоручьевой кристаллизатор для горизонтального непрерывного литья преимущественно плоских слитков, содержащий металлический корпус и графитовые вкладыши, отличающийся тем, что, с Целью повышения производительности и равномерности охлаждения по периметру отливаемых слитков, графитовые вкладыши выполнены формой двутавров и состыкованы между собой по узкой грани каждого ручья кристаллизатора.2. Кристаллизатор по п. 1, отличающийся тем, что внутренние графитовые вкладыши выполнены водоохлаждаемыми.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
