B22D 7/00 — Отливка слитков

Номер инновационного патента: 23428

Опубликовано: 15.12.2010

Авторы: Ибраев Иршек Кажикаримович, Пустовит Николай Николаевич

МПК: B22D 7/10, B22D 27/06, B22D 7/00...

Метки: части, стали, спокойной, головной, слитка, утепления, способ

Формула / Реферат:

Изобретение относится к черной металлургии, в частности, к способам утепления головной части слитка стали и может быть использовано при разливке спокойных марок стали в изложницы с теплоизоляционными вкладышами или прибыльными надставками.Способ утепления головной части слитка спокойной стали, включающий нанесение на затвердевшее зеркало металла углерод содержащего материала отличающийся тем, что сразу после нанесения слоя теплоизолирующей...

Номер предварительного патента: 15807

Опубликовано: 15.06.2005

Авторы: Огурцов Евгений Александрович, Максимов Евгений Викторович, Сарафанов Иван Павлович, Щерба Виктор Семенович, Ахметов Абылкасым Балхиевич, Фет Елена Павловна

МПК: B22D 7/00, B22D 9/00

Метки: устройство, стали, повышения, слитка, способ, качества

Формула / Реферат:

Изобретение относится к технологии производства стали, в частности, к процессу ее разливки иможет быть использовано в металлургической илитейной промышленности.Решаемая задача: уменьшение объема усадочнойраковины; снижение количества брызг металла настенках изложницы (дефекта «плена»);уменьшение стоимости рафинирующей смеси;равномерное распределение серы и фосфора по высоте слитка.Достигаемый технический результат: количествокапель металла на...

Номер предварительного патента: 11398

Опубликовано: 15.04.2002

Авторы: Андронов Павел Павлович, Дибров Антон Борисович, Петкевич Валерий Евгеньевич, Волков Виктор Николаевич, Сергиенко Надежда Петровна

МПК: B22D 7/00

Метки: разливки, сифонной, металла, устройство

Формула / Реферат:

Изобретение относится к области металлургии и может быть использовано при заливке слитков сифонным способом.Технический результат изобретения заключается в подаче горячего металла в прибыльную часть слитка сразу после заполнения его тела, что повышает качество слитков и увеличивает выход годного металла.Устройство для сифонной разливки металла, содержащее поддон с сифонными проводками, центровую, изложницу, на верхней части изложницы...

Номер предварительного патента: 10306

Опубликовано: 15.06.2001

Авторы: Андронов Павел Павлович, Дибров Антон Борисович, Сергиенко Надежда Петровна, Петкевич Валерий Евгеньевич, Волков Виктор Николаевич

МПК: B22D 7/00

Метки: металла, центровая, сифонной, разливки

Формула / Реферат:

Изобретение относится к области металлургии и может применяться при заливке слитков сифонным способом.Технический результат изобретения заключается в возможности подачи горячего металла в прибыльную часть слитка сразу же после заполнения его тела.Это достигается тем, что в центровой для сифонной разливки металла, содержащей разъемный корпус с цапфами, размещенные в нем центральные огнеупорные сифонные трубки, образующие с внутренней поверхностью...

Номер предварительного патента: 3752

Опубликовано: 16.09.1996

Авторы: Чабан Виктор Михайлович, Бурдонов Борис Александрович, Ланевский Эдуард Брониславович, Вареник Валерий Иосифович, Стецюк Виталий Михайлович, Мирко Владимир Александрович

МПК: B22D 7/00

Метки: слитков, получения, способ, бесприбыльных

Формула / Реферат:

Изобретение относится к черной металлурги, в частности к разливке спокойной стали в крупные слитки.Задача изобретения - увеличение выхода годного за счет получения закрытой рассредоточенной усадочной раковины с вогнутым местом металла и исключение операции по переворачиванию слитков.Способ включает отливку слитков в уширенные книзу изложницы без теплоизоляционных плит, разливку металла при температуре с перегревом над линией ликвидуса на 30-45°С...

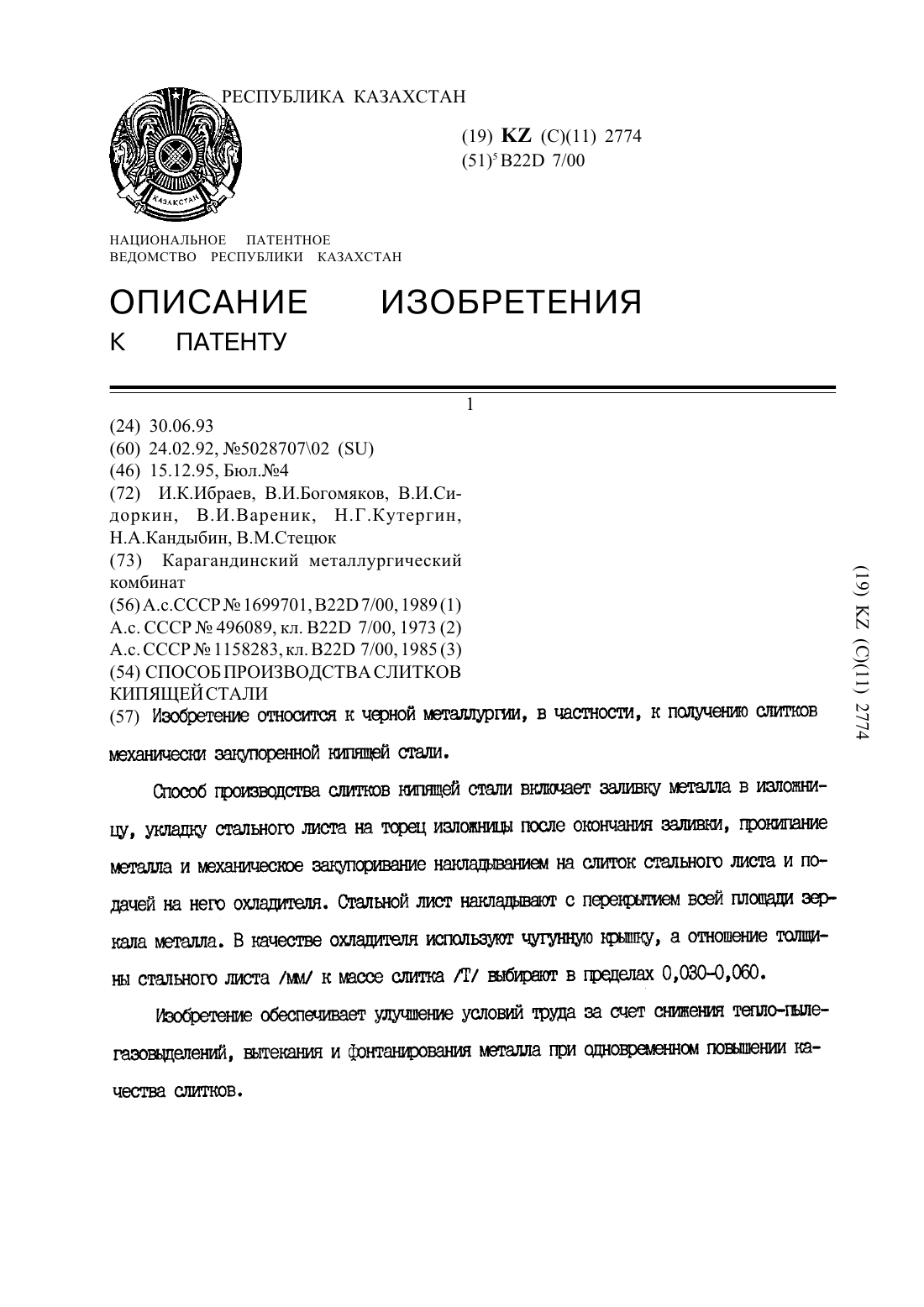

Номер патента: 2774

Опубликовано: 15.12.1995

Авторы: Вареник Валерий Иосифович, Богомяков Владимир Иванович, Кутергин Николай Германович, Кандыбин Николай Анатольевич, Стецюк Виталий Михайлович, Сидоркин Валерий Иванович, Ибраев Иршек Кажикаримович

МПК: B22D 7/00

Метки: слитков, стали, кипящей, производства, способ

Формула / Реферат:

Изобретение относится к черной металлургам, в частности, к получению слитков механически закупоренной кипящей стали.Способ производства слитков кипящей стали включает заливку металла в изложницу, укладку стального листа на торец изложницу после окончания заливки, прокипание металла и механическое закупоривание накладыванием на слиток стального листа и подачей на него охладителя. Стальной лист накладывают с перекрытием всей площади зеркала...

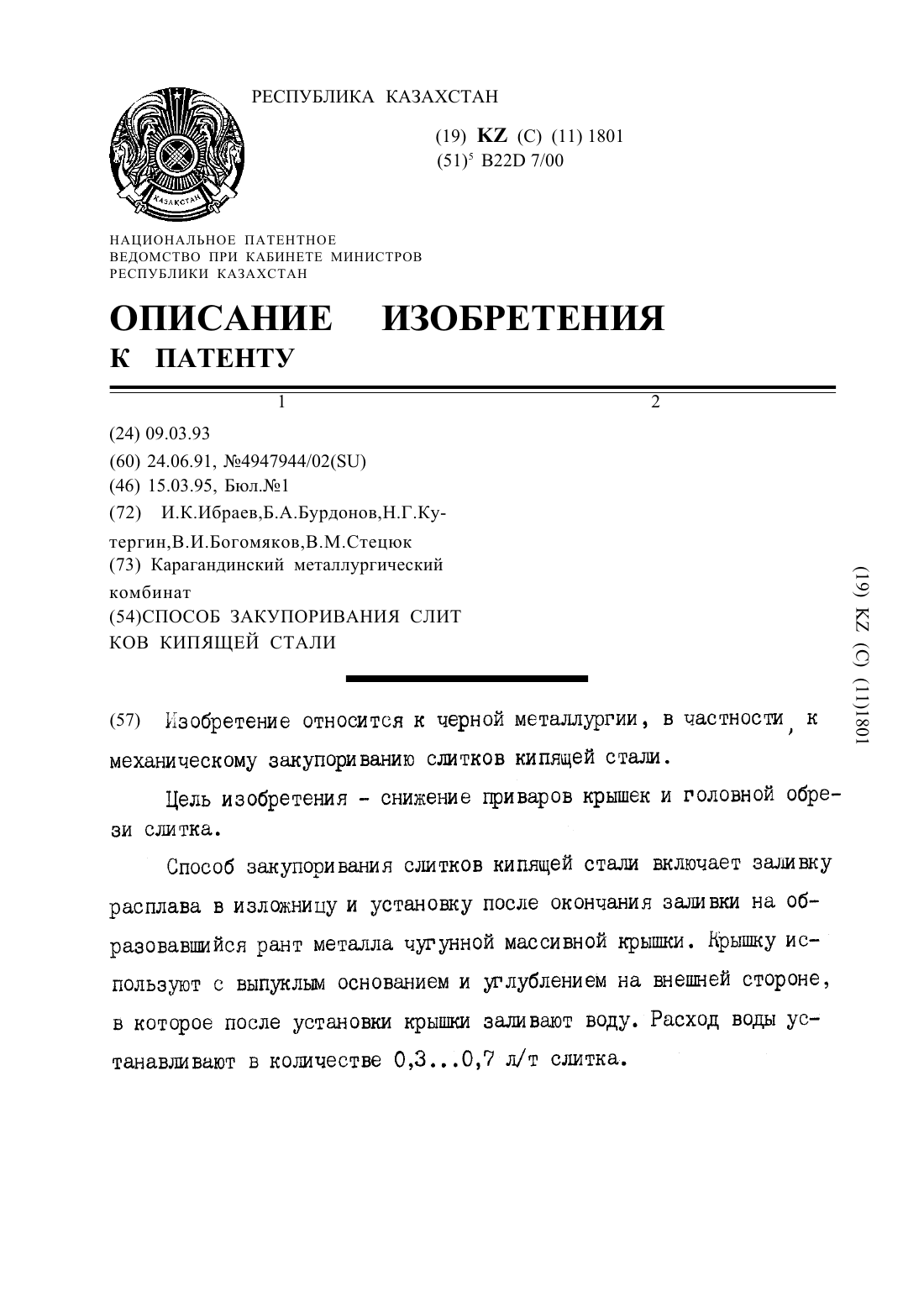

Номер патента: 1801

Опубликовано: 15.03.1995

Авторы: Бурдонов Борис Александрович, Стецюк Виталий Михайлович, Ибраев Иршек Кажикаримович, Кутергин Николай Германович, Богомяков Владимир Иванович

МПК: B22D 7/00

Метки: закупоривания, кипящей, способ, слитков, стали

Формула / Реферат:

Изобретение относится к черной металлургии, в частности к механическому закупориванию слитков кипящей стали. Цель изобретения - снижение приваров крышек и головной обрези слитка. Способ закупоривания слитков кипящей стали включает заливку расплава в изложницу и установку после окончания заливки на образовавшийся рант металла чугунной массивной крышки. Крышку используют с выпуклым основанием и углублением на внешней стороне, в которое после...

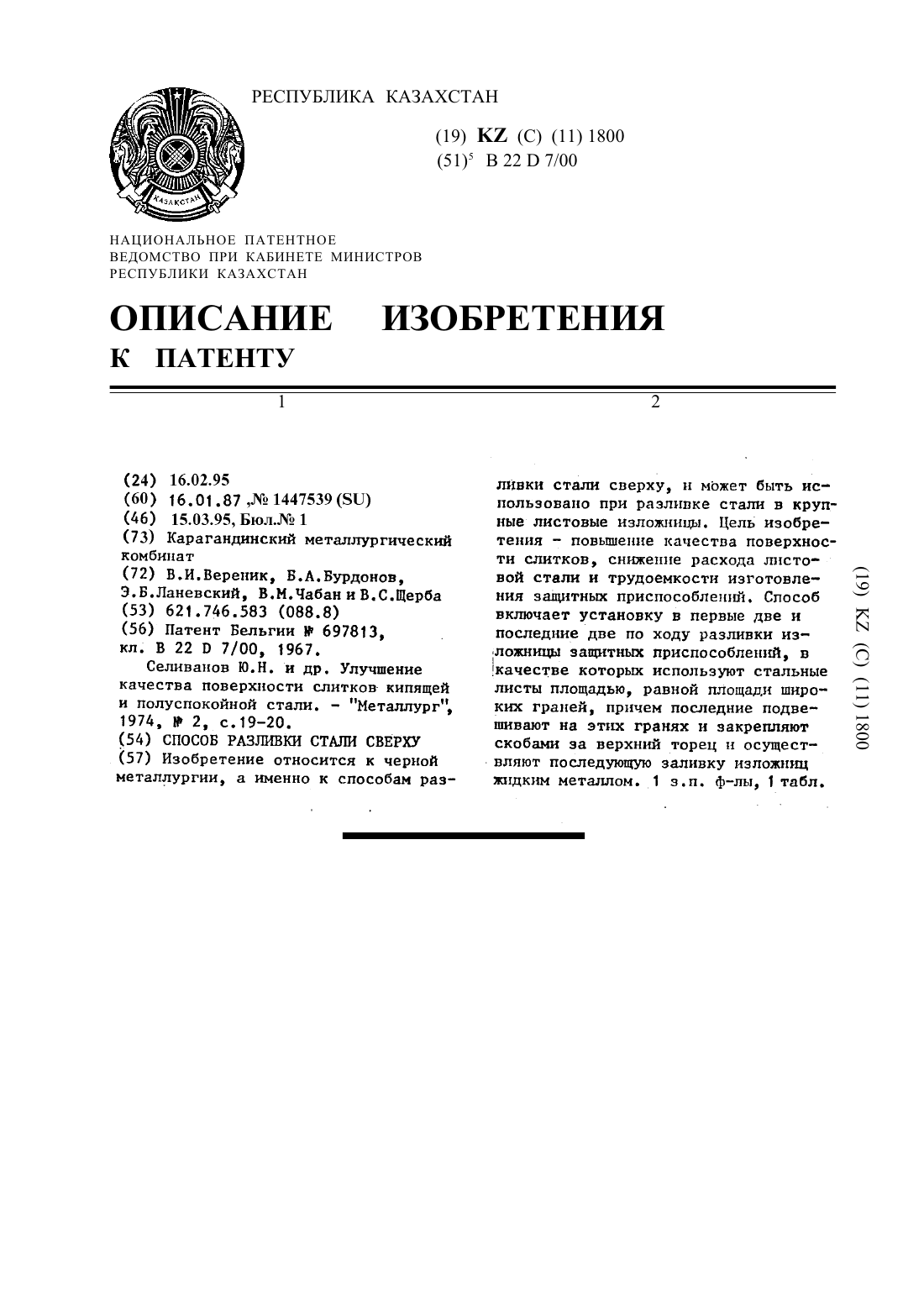

Номер патента: 1800

Опубликовано: 15.03.1995

Авторы: Бурдонов Борис Александрович, Чабан Виктор Михайлович, Ланевский Эдуард Брониславович, Щерба Виктор Семенович, Вареник Валерий Иосифович

МПК: B22D 7/00

Метки: способ, сверху, стали, разливки

Формула / Реферат:

Изобретение относится к черной металлургии, а именно к способам разливки стали сверху, и может быть использовано при разливке стали в крупные листовые изложницы. Цель изобретения - повышение качества поверхности слитков, снижение расхода листовой стали и трудоемкости изготовления защитных приспособлений. Способ включает установку в первые две и последние две по ходу разливки изложницы защитных приспособлений, в качестве которых используют...

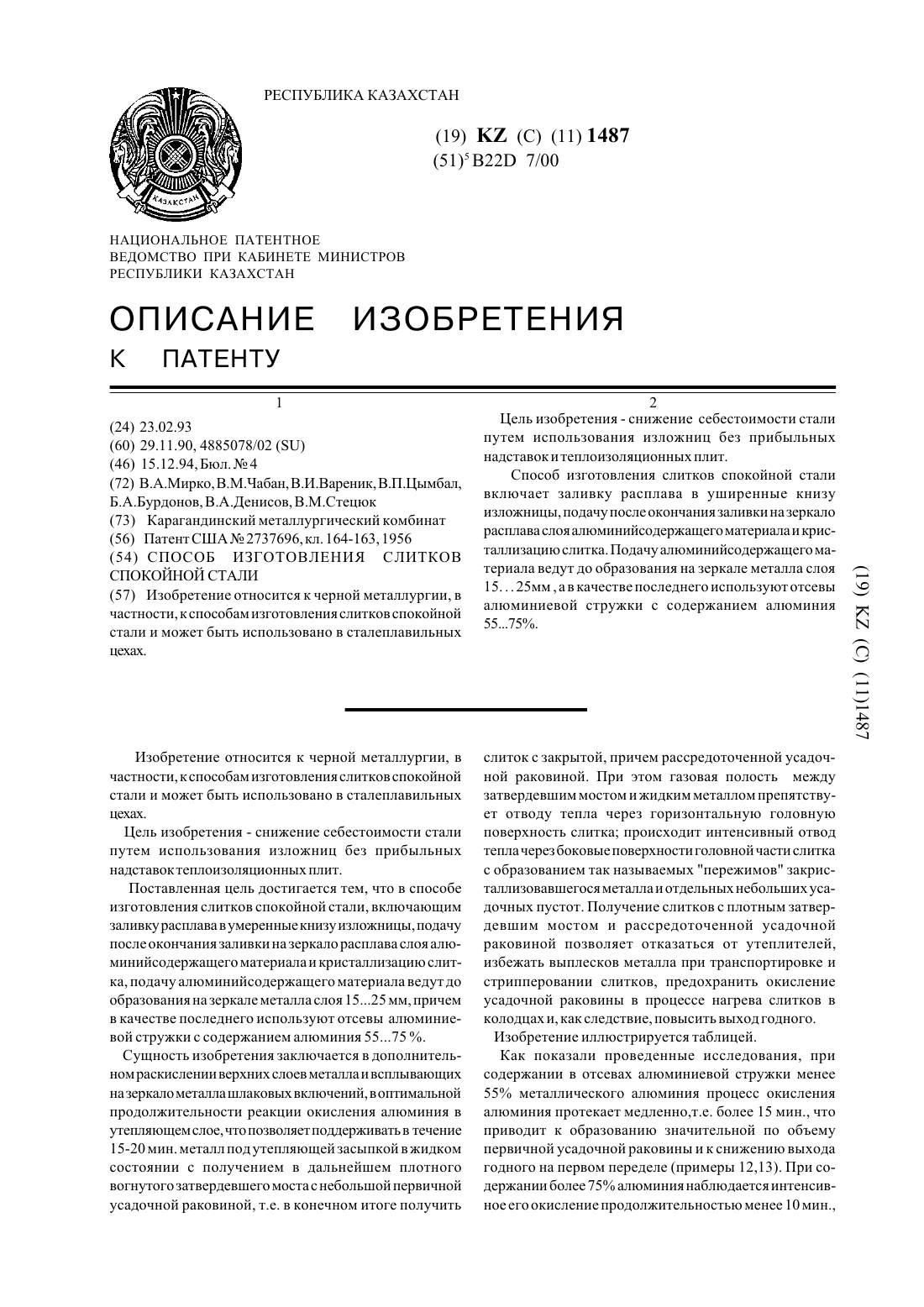

Номер патента: 1487

Опубликовано: 15.12.1994

Авторы: Стецюк Виталий Михайлович, Бурдонов Борис Александрович, Чабан Виктор Михайлович, Цымбал Виктор Павлович, Мирко Владимир Александрович, Денисов Василий Андреевич, Вареник Валерий Иосифович

МПК: B22D 7/00

Метки: способ, слитков, изготовления, стали, спокойной

Формула / Реферат:

Изобретение относится к черной металлургии, в частности, к способам изготовления слитков спокойной стали и может быть использовано в сталеплавильных цехах. Цель изобретения - снижение себестоимости стали путем использования изложниц без прибыльных надставок и теплоизоляционных плит. Способ изготовления слитков спокойной стали включает заливку расплава в уширенные книзу изложницы, подачу после окончания заливки на зеркало расплава слоя...

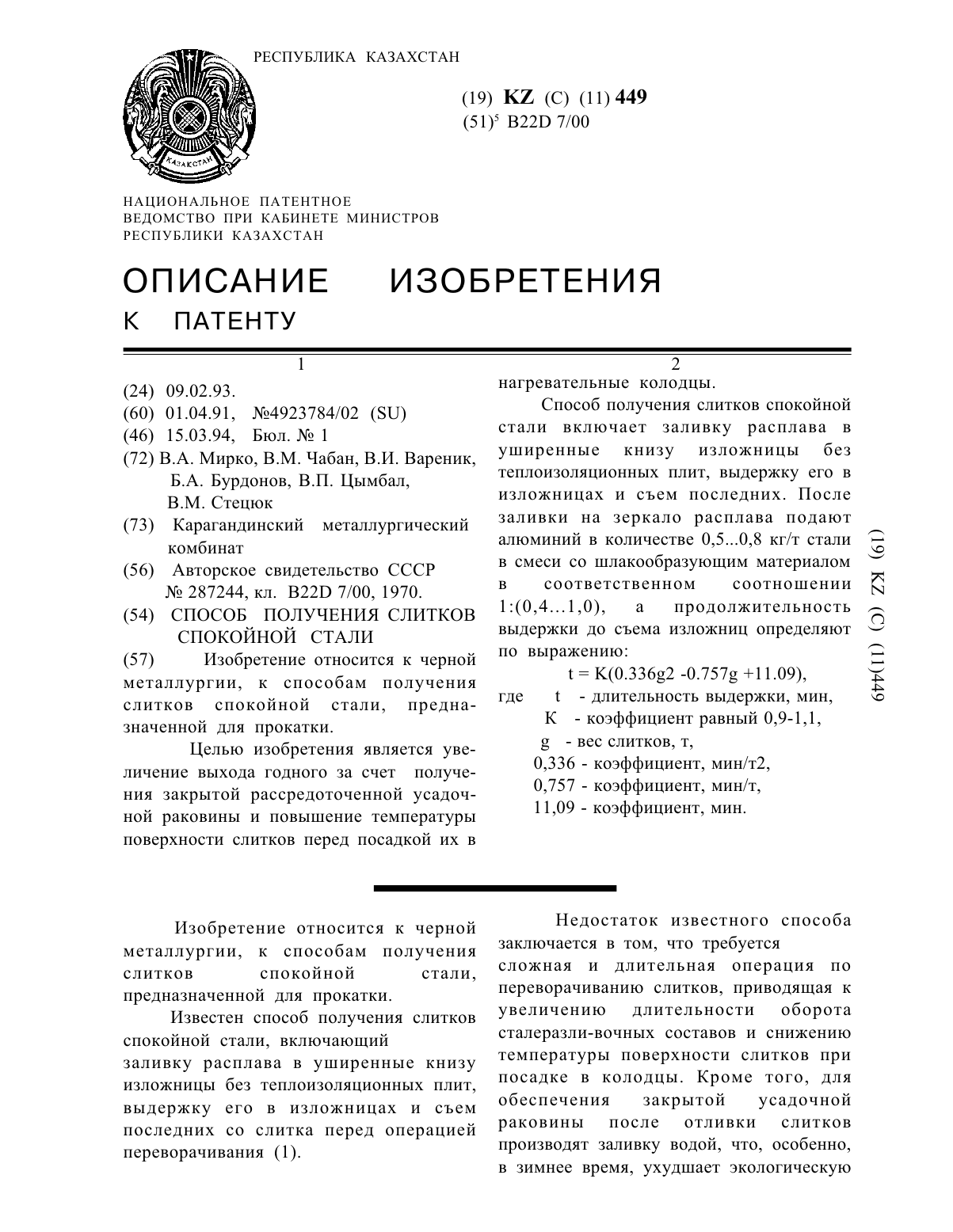

Номер патента: 449

Опубликовано: 15.03.1994

Авторы: Вареник Валерий Иосифович, Мирко Владимир Александрович, Стецюк Виталий Михайлович, Чабан Виктор Михайлович, Бурдонов Борис Александрович, Цымбал Виктор Павлович

МПК: B22D 7/00

Метки: слитков, способ, стали, спокойной, получения

Формула / Реферат:

Изобретение относится к черной металлургии, к способам получения слитков спокойной стали, предназначенной для прокатки. Целью изобретения является увеличение выхода годного за счет получения закрытой рассредоточенной усадочной раковины и повышение температуры поверхности слитков перед посадкой их в нагревательные колодцы. Способ получения слитков спокойной стали включает заливку расплава в уширенные книзу изложницы без теплоизоляционных плит,...

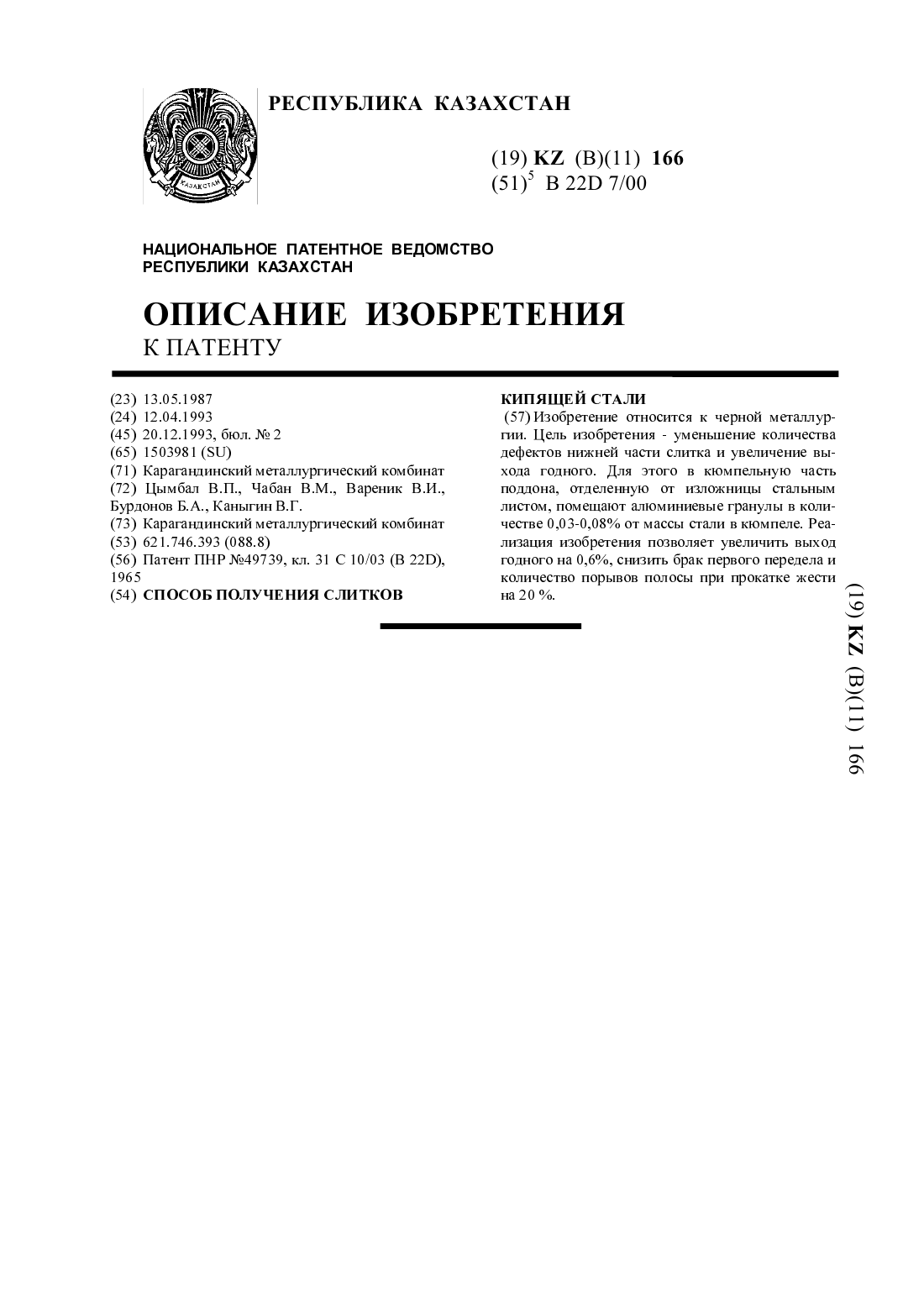

Номер патента: 166

Опубликовано: 20.12.1993

Авторы: Чабан Виктор Михайлович, Цымбал Виктор Павлович, Каныгин Вячеслав Георгиевич, Вареник Валерий Иосифович, Бурдонов Борис Александрович

МПК: B22D 7/00

Метки: стали, получения, способ, кипящей, слитков

Формула / Реферат:

Изобретение относится к черной металлургии. Цель изобретения - уменьшение количества дефектов нижней части слитка и увеличение выхода годного. Для этого в кюмпельную часть поддона, отделенную от изложницы стальным листом, помещают алюминиевые гранулы в количестве 0,03-0,08% от массы стали в кюмпеле. Реализация изобретения позволяет увеличить выход годного на 0,6%, снизить брак первого передела и количество порывов полосы при прокатке жести на 20...

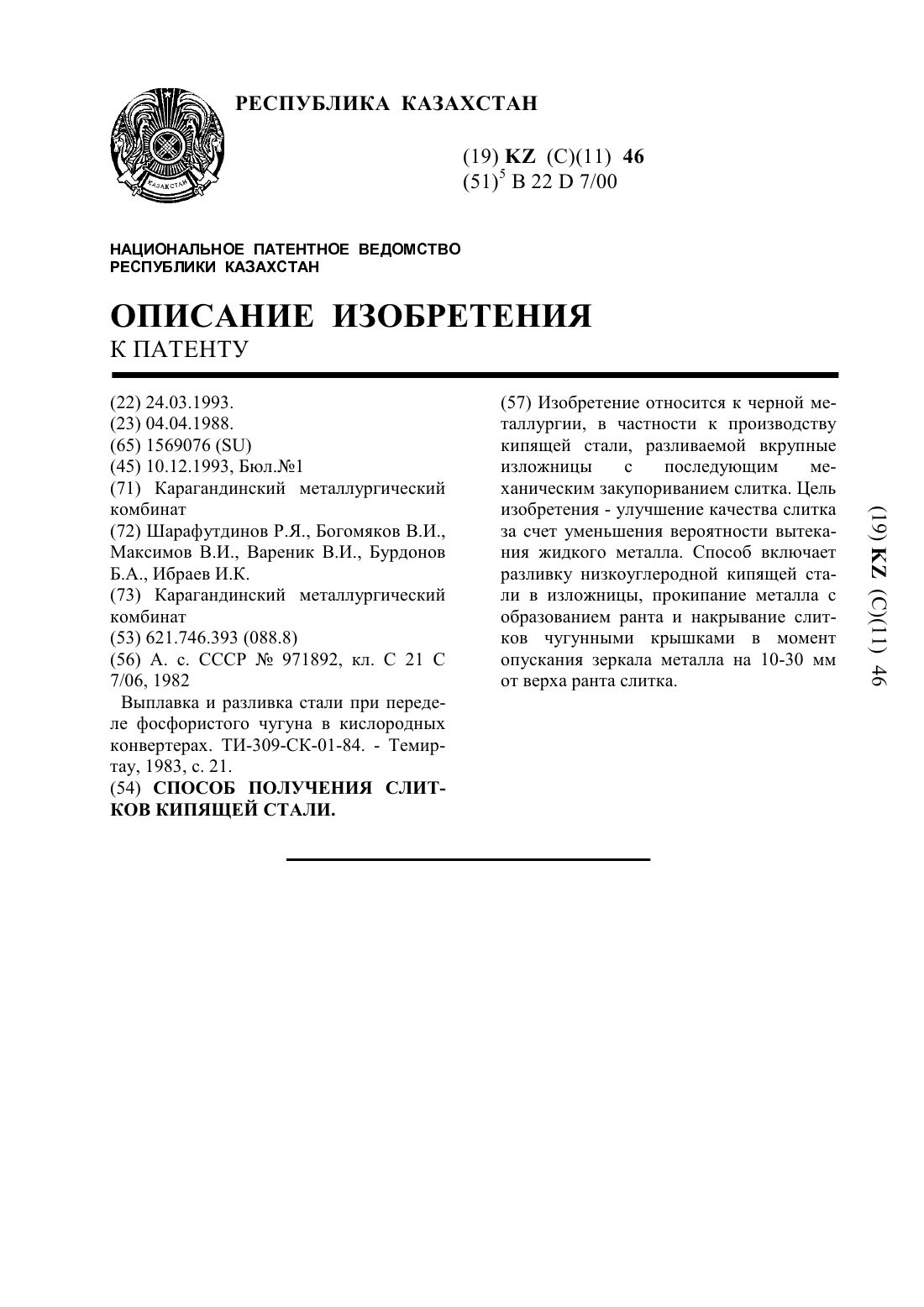

Номер патента: 46

Опубликовано: 10.12.1993

Авторы: Шарафутдинов Равиль Яковлевич, Максимов Владимир Иванович, Богомяков Владимир Иванович, Вареник Валерий Иосифович, Ибраев Иршек Кажикаримович, Бурдонов Борис Александрович

МПК: B22D 7/00

Метки: получения, кипящей, способ, стали, слитков

Формула / Реферат:

Изобретение относится к черной металлургии, в частности к производству кипящей стали, разливаемой вкрупные изложницы с последующим механическим закупориванием слитка. Цель изобретения - улучшение качества слитка за счет уменьшения вероятности вытекания жидкого металла. Способ включает разливку низкоуглеродной кипящей стали в изложницы, прокипание металла с образованием ранта и накрывание слитков чугунными крышками в момент опускания зеркала...

Номер патента: 47

Опубликовано: 10.12.1993

Авторы: Мирко Владимир Александрович, Орлов Анатолий Иванович, Польщиков Геннадий Васильевич, Тажиков Жирентай Серкенбаевич, Цымбал Виктор Павлович, Суровежко Николай Тимофеевич

МПК: B22D 7/00

Метки: интенсификатор, стали, кипения

Формула / Реферат:

Изобретение относится к металлургии, а именно к составам интенсификаторов кипения, используемых при разливке кипящей стали в изложницы. Цель изобретения - повышение качества слитка и его механических характеристик путем улучшения его макроструктуры. Интенсификатор кипения стали, содержащий углеродистый материал, дополнительно содержит боратовую руду, древесные опилки и продукт регенерации травильных растворов на основе окиси железа при следующем...

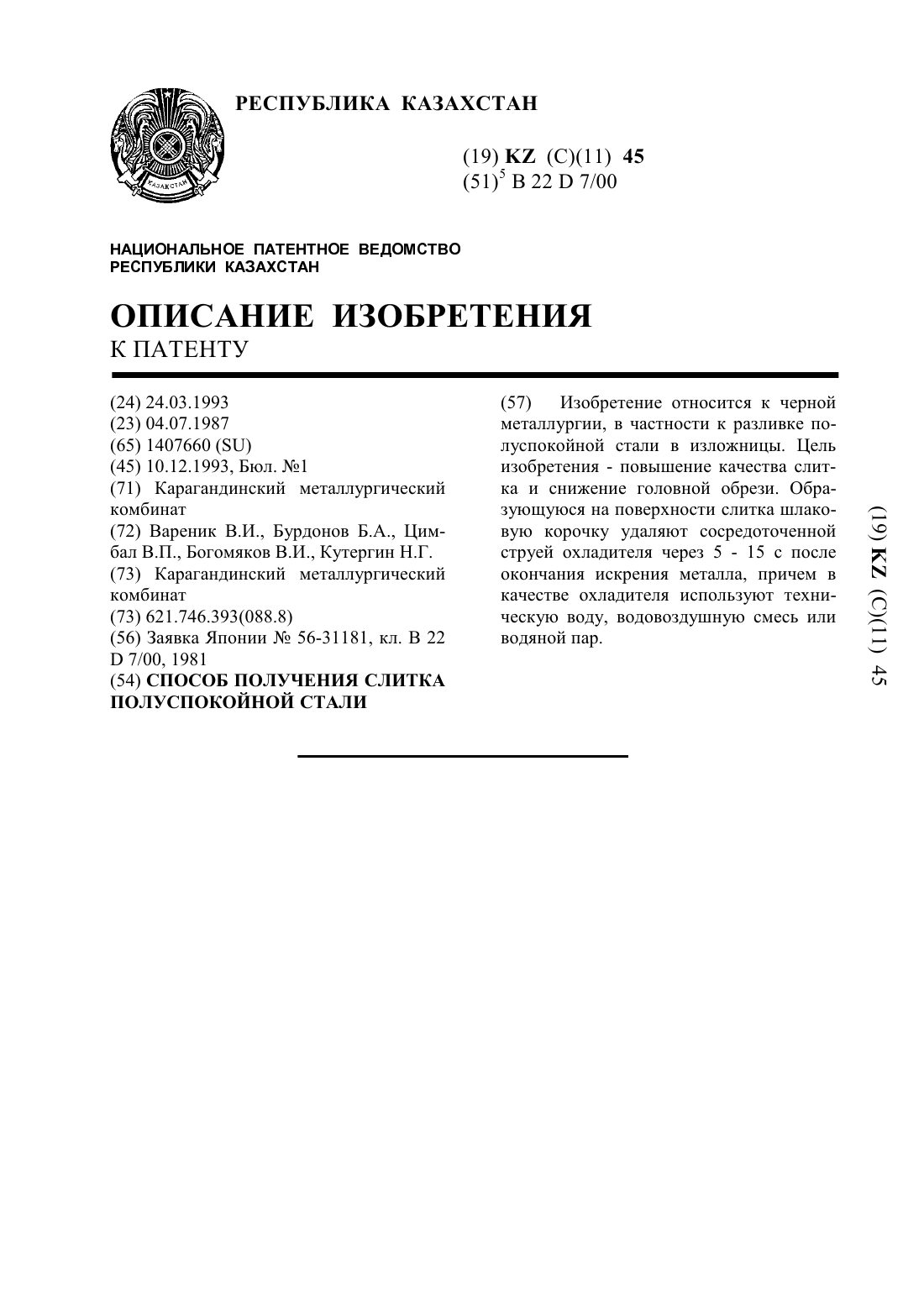

Номер патента: 45

Опубликовано: 10.12.1993

Авторы: Бурдонов Борис Александрович, Вареник Валерий Иосифович, Кутергин Николай Германович, Цымбал Виктор Павлович, Богомяков Владимир Иванович

МПК: B22D 7/00

Метки: полуспокойной, стали, получения, способ, слитка

Формула / Реферат:

Изобретение относится к черной металлургии, в частности к разливке полуспокойной стали в изложницы. Цель изобретения - повышение качества слитка и снижение головной обрези. Образующуюся на поверхности слитка шлаковую корочку удаляют сосредоточенной струей охладителя через 5 - 15 с после окончания искрения металла, причем в качестве охладителя используют техническую воду, водовоздушную смесь или водяной пар.

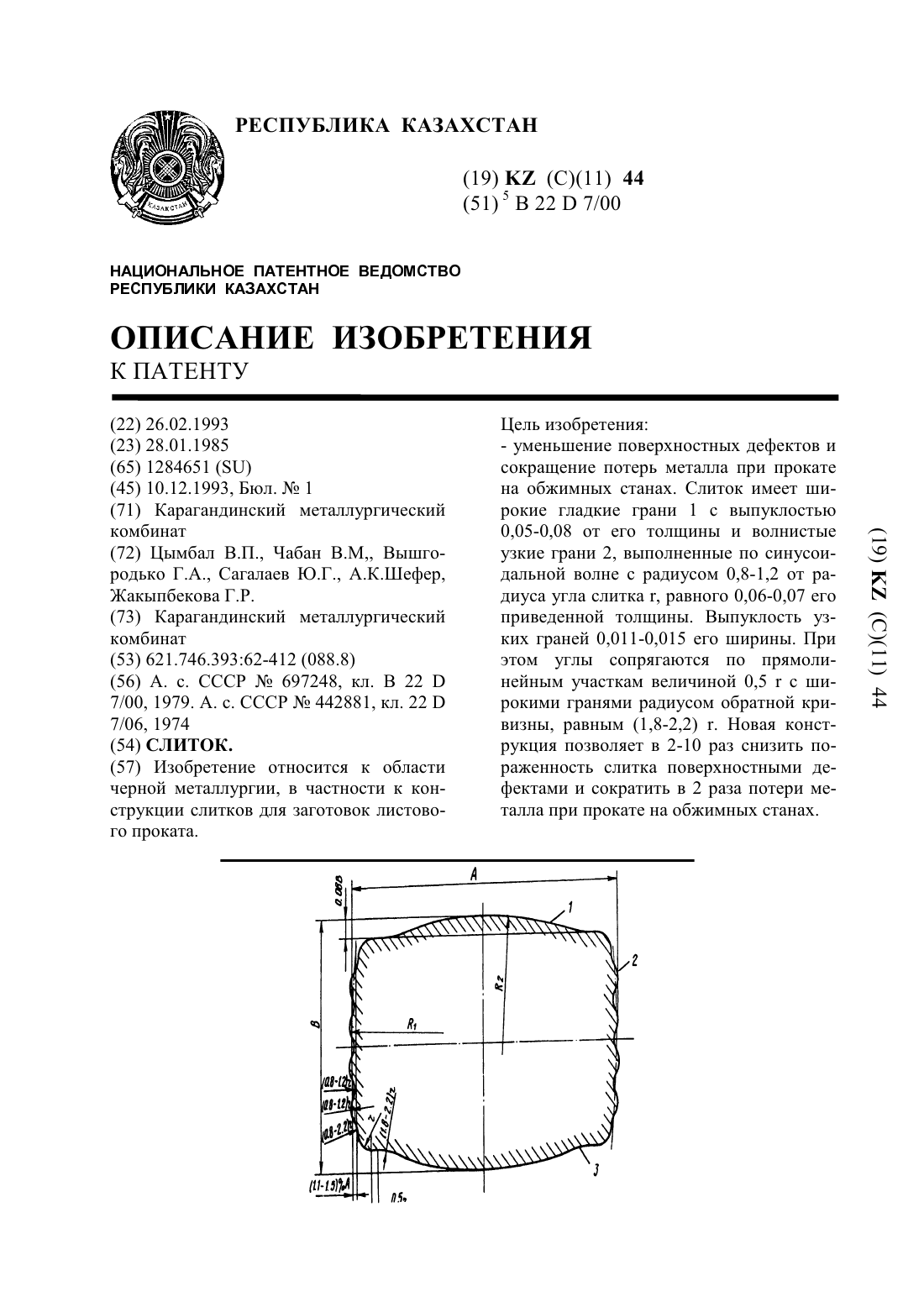

Номер патента: 44

Опубликовано: 10.12.1993

Авторы: Цымбал Виктор Павлович, Шефер Андрей Карлович, Вышгородько Герман Арсентьевич, Сагалаев Юрий Григорьевич, Чабан Виктор Михайлович, Жакыпбекова Гульжиган Рахматулловна

МПК: B22D 7/00

Метки: слиток

Формула / Реферат:

Изобретение относится к области черной металлургии, в частности к конструкции слитков для заготовок листового проката. Цель изобретения: - уменьшение поверхностных дефектов и сокращение потерь металла при прокате на обжимных станах. Слиток имеет широкие гладкие грани 1 с выпуклостью 0,05-0,08 от его толщины и волнистые узкие грани 2, выполненные по синусоидальной волне с радиусом 0,8-1,2 от радиуса угла слитка r, равного 0,06-0,07 его...
