Способ разливки стали сверху

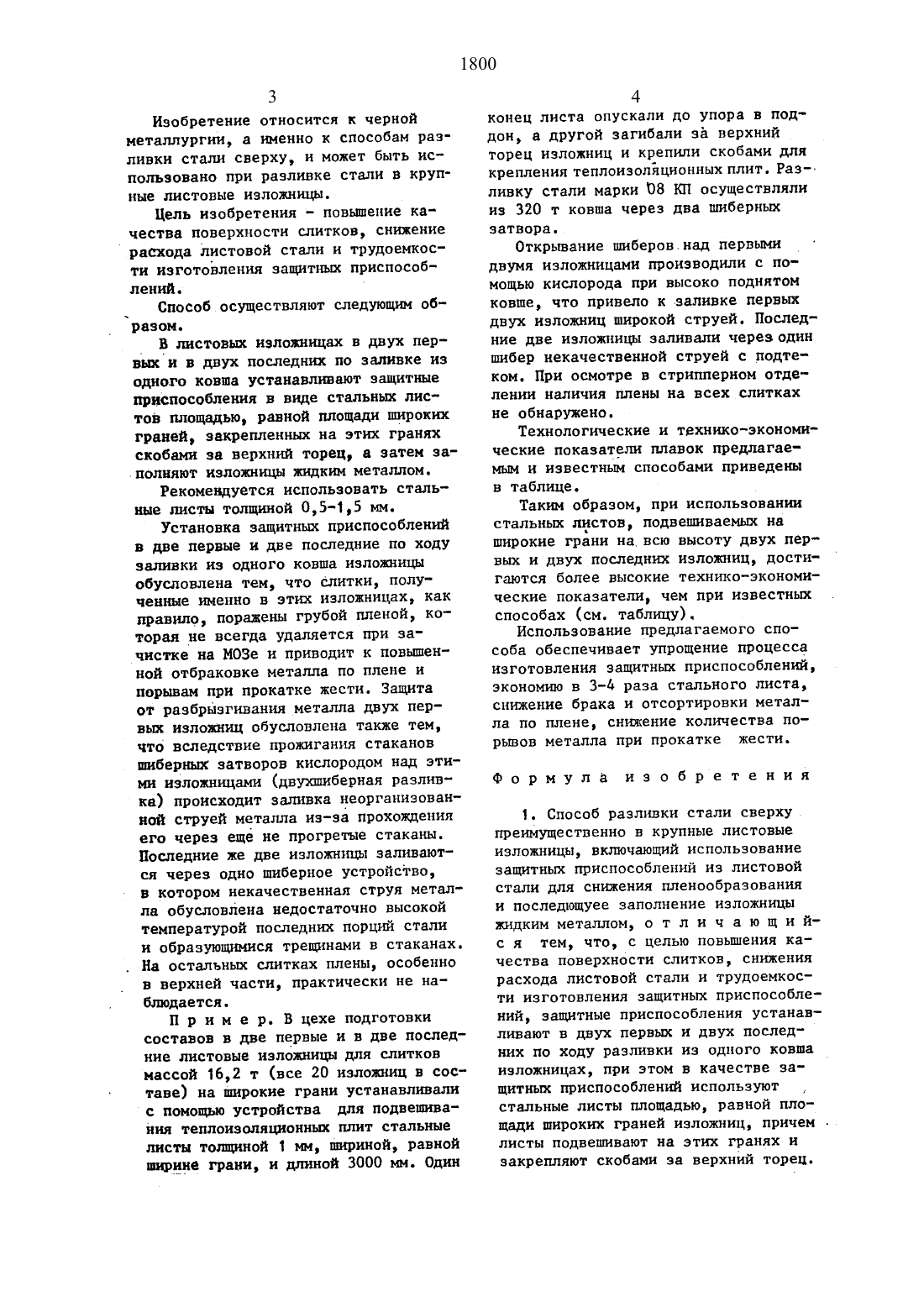

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНСеливанов Ю.Н. и др. Улучшение качества поверхности слитков-кипящей и полуспокойной стали. металпургт 1974, В 2, с.19-20.(54) сносов гАзливхш стыла сввшо(57) Изобретение относится к черной металлургии, а иенно к способам раз ливки стали сверху, и может быть использовано при разливке стали в крупные листовые наложницы. Цель изобретения повьшхелцне качества поверхности слитков, снижение расхода листовой стали и трудоемкости иэготовле ния защитным приспособлены. Способ включает установку в первые две и последние две по ходу разливки из 1 ложницы защтныщ приспособлений, в качестве которым используют стальные листы площадью, равной площади широких граней, причем последние подве швают на этих гранях и закрепляют скобами за верхний торец и осущест-вляют последующую заливку изложниц жпдки металлом. 1 э.п. флы 1 табл.Изобретение относится к черной металлургии, а именно к способам разливки сталш сверху, и может быть использовано при разливке стали в крупные листовые наложницы.Цель изобретения повышение качества поверхности слитков, снижение расхода листовой стали и трУдоемкости изготовления защтных приспособлений. Способ осуществляют следующи образом.В лстовых излохнищах в двух первычн в двух последних по заливке из одного ковша устанавлиают защитные приспособления в виде стальны листов площадью, равной площади широких граней, закрепленных на этих гранях скобами за верхни торец, а затем за.полняют изложницы жидки металлом.Рекомендуется использовать стальные листы толщиной 0,5-1,5 мм.Установка защитиы приспособлени в две первые и две последние по ходу заливки из одного ковша изложницы обусловлена тем, что слитки, полученные именно в этих изложницах, как правило, поражены грубой пленой, которая не всегда удаляется при зачистке на мозе н приводит к повышенной отбраковке металла по плене и порывам при прокатке жести. Защита от разбрызгивания металла двух первых изложниц обусловлена также тем,что вследствие прожигания стаканов шибернык затворов кислородом над этими изложницами (двухшиберная разливка) происходит заливка неорганизованной струей металла из-за прохождения его через еще не прогретые стаканы. Последние же две наложницы запиваются через одно шиберное устройство, в котором некачественная струи металла обусловлена недостаточно высокой температурой последних порци стали и образующимися трещинами в стаканах. на остальных слитках плены, особенно в верхней части, практически не набпюдается.П р и м е р. В цехе подготовки составов в две первые и в две последние листовые иэложницы для слитков массой 16,2 т (все 20 изложниц в составе) на широкие грани устанавлнали с помощью устройства для подвешвания теплоизоляционных плит стальные листы толикой 1 мм, шириной, равной шиине грани, н длиной 3000 мм. Одинконец листа опускали до упора в поддон, а другой загибали за верхний торец изложниц н крепили скобами дляливку стали марки 08 КП осуществляли из 320 т ковша через два шиберныщ затвора.Открывание шиберов.над первыми двумя изложницамн производили с помощью кислорода при высоко поднятом ковше, что привело к заливке первых двух изложниц широкой струей. Последние две наложницы заливали черезодин шибер некачественной струей с подтеком. при осмотре в стриппериом отделении наличия плены на всех слитках не обнаружено.Технологические и технико-экономические показател плавок предлагаемы и известным способами приведены в таблице.Таки образом, при использовании стальных листов, подвешмваемыш на широкие грани на всю высоту двух первых и двух последни изложниц, достигаются более высокие технико-экономические показатели, чем при известньшспособах (см. таблицу). Использование предлагаемого спо соба обеспечивает упрощение процесса изготовления защитных приспособлений,экономию в 3-4 раза стального листа,снижение брака и отсортировки металла по плене, сниение количества порывов металла при прокатке жести.1. Способ разливки стали сверху преимущественно в крупные листовые изложницы вклчающий использование защитных приспособлений из листовой стали для сниения пленообраэования н последющуее заполнение изложницы жидким металлом, о т л и ч а ю щ и йс я тем, что, с целью повышения качества поверхности слитков, снижения расхода листовой стали и трудоемкости изготовления защитных приспособлений, защитные приспособления устанавлиают в двух первых н двух последних по ходу разливки из одного ковша изложннцах при этом в качестве защитных приспособлени используют стальные листы площадью, равной площади широких граней изложниц, причем листы подвешивают на этих гранях и закрепляют скобами за верхний торец.Разливка По предла По прогаемому тотипуКоличество отсортированцого металла по ппене,1 0,55 1,20Брак металла по плане, 2 0,23 0,25 1 В Количество порывон полосы при прокатке жести 4,2 . 5,5Составитель В. Андреев Верстка КазпатеНтШ Исполнитель ВЯ Генкина Ответственный за выпуск Э.3.ФаИзова
