Способ получения слитков кипящей стали
Номер патента: 166
Опубликовано: 20.12.1993
Авторы: Чабан Виктор Михайлович, Цымбал Виктор Павлович, Каныгин Вячеслав Георгиевич, Бурдонов Борис Александрович, Вареник Валерий Иосифович
Формула / Реферат
Изобретение относится к черной металлургии. Цель изобретения - уменьшение количества дефектов нижней части слитка и увеличение выхода годного. Для этого в кюмпельную часть поддона, отделенную от изложницы стальным листом, помещают алюминиевые гранулы в количестве 0,03-0,08% от массы стали в кюмпеле. Реализация изобретения позволяет увеличить выход годного на 0,6%, снизить брак первого передела и количество порывов полосы при прокатке жести на 20 %.
Текст

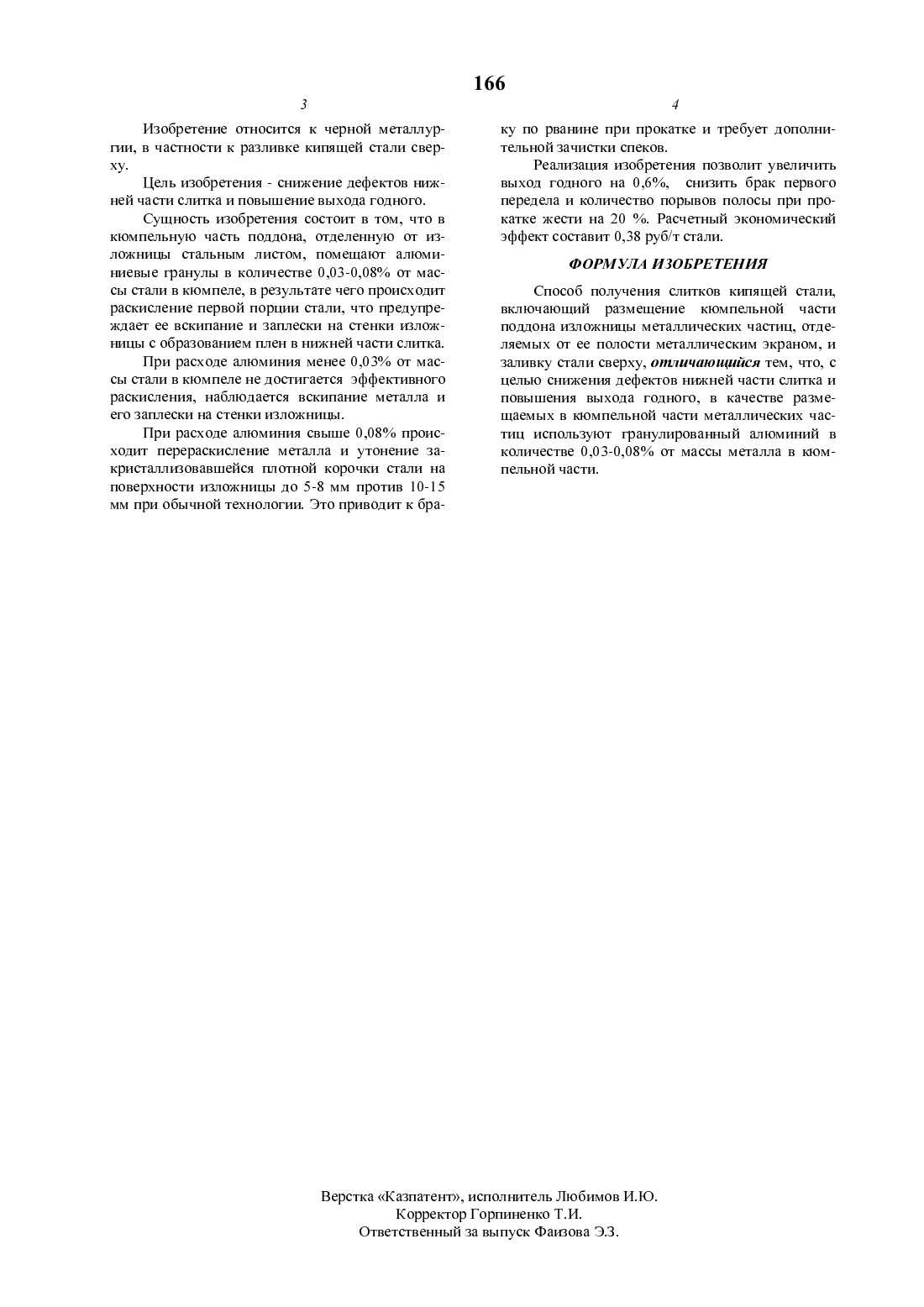

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к черной металлургии. Цель изобретения - уменьшение количества дефектов нижней части слитка и увеличение выхода годного. Для этого в кЮмпелънуЮ часть поддона, отделенную от изложницы стальным листом, помещают алюминиевые гранулы в количестве 0,03-0,08 от массы стали в кюмпеле. Реализация изобретения позволяет увеличить выход годного на 0,6, снизить брак первого передела иколичество порывов полосы при прокатке жести на 20 .Изобретение относится к черной металлургии, в частности к разливке кипящей стали сверху.Цель изобретения - снижение дефектов нижней части слитка и повышение выхода годного.Сущность изобретения состоит в том, что в кюмпельную часть поддона, отделенную от изложницы стальным листом, помещают алюминиевые гранулы в количестве 0,03-0,08 от массы стали в кюмпеле, в результате чего происходит раскисление первой порции стали, что предупреждает ее вскипание и заплески на стенки изложницы с образованием плен в нижней части слитка.При расходе алюминия менее 0,03 от массы стали в кюмпеле не достигается эффективного раскисления, наблюдается вскипание металла и его заплески на стенки изложницы.При расходе алюминия свыше 0,08 происходит перераскисление металла и утонение закристаллизовавщейся плотной корочки стали на поверхности изложницы до 5-8 мм против 10-15 мм при обычной технологии. Это приводит к бра 166ку по рванине при прокатке и требует дополнительной зачистки спеков.Реализация изобретения позволит увеличить выход годного на 0,6, снизить брак первого передела и количество порывов полосы при прокатке жести на 20 . Расчетный экономический эффект составит 0,38 руб/т стали.Способ получения слитков кипящей стали,включающий размещение кюмпельной части поддона изложницы металлических частиц, отделяемых от ее полости металлическим экраном, и заливку стали сверху, отличающийся тем, что, с целью снижения дефектов нижней части слитка и повыщения выхода годного, в качестве размещаемых в кюмпельной части металлических частиц используют гранулированный алюминий в количестве 0,03-0,08 от массы металла в кюмпельной части.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
МПК / Метки
МПК: B22D 7/00
Метки: получения, способ, кипящей, слитков, стали
Код ссылки
<a href="https://kz.patents.su/2-166-sposob-polucheniya-slitkov-kipyashhejj-stali.html" rel="bookmark" title="База патентов Казахстана">Способ получения слитков кипящей стали</a>
Способ получения слитков кипящей стали
Номер патента: 46
Опубликовано: 10.12.1993
Авторы: Богомяков Владимир Иванович, Шарафутдинов Равиль Яковлевич, Бурдонов Борис Александрович, Максимов Владимир Иванович, Ибраев Иршек Кажикаримович, Вареник Валерий Иосифович
МПК: B22D 7/00
Метки: кипящей, способ, стали, получения, слитков
Формула / Реферат:
Изобретение относится к черной металлургии, в частности к производству кипящей стали, разливаемой вкрупные изложницы с последующим механическим закупориванием слитка. Цель изобретения - улучшение качества слитка за счет уменьшения вероятности вытекания жидкого металла. Способ включает разливку низкоуглеродной кипящей стали в изложницы, прокипание металла с образованием ранта и накрывание слитков чугунными крышками в момент опускания зеркала...
Способ получения слитка полуспокойной стали
Номер патента: 45
Опубликовано: 10.12.1993
Авторы: Кутергин Николай Германович, Богомяков Владимир Иванович, Вареник Валерий Иосифович, Бурдонов Борис Александрович, Цымбал Виктор Павлович
МПК: B22D 7/00
Метки: слитка, способ, получения, полуспокойной, стали
Формула / Реферат:
Изобретение относится к черной металлургии, в частности к разливке полуспокойной стали в изложницы. Цель изобретения - повышение качества слитка и снижение головной обрези. Образующуюся на поверхности слитка шлаковую корочку удаляют сосредоточенной струей охладителя через 5 - 15 с после окончания искрения металла, причем в качестве охладителя используют техническую воду, водовоздушную смесь или водяной пар.
Экзотермическая смесь
Номер патента: 48
Опубликовано: 10.12.1993
Авторы: Цымбал Виктор Павлович, Шарафутдинов Равиль Яковлевич, Вареник Валерий Иосифович, Ткаченко Юрий Федорович, Кутергин Николай Германович, Каныгин Вячеслав Георгиевич
МПК: B22D 27/06
Метки: смесь, экзотермическая
Формула / Реферат:
Изобретение относится к металлургии, а именно к составам экзотермических смесей, используемых для утепления головной части слитка при разливке спокойной стали в изложницу. Цель изобретения - повышение выхода годного металла, достигается при использовании экзотермической смеси, содержащей, мас.%: отсевы алюминийсодержащего шлака 40-60; пыль с газоочисток мартеновских печей 40-60. Смесь имеет повышенную температуру воспламенения 950-980°С, малую...
Интенсификатор кипения стали
Номер патента: 47
Опубликовано: 10.12.1993
Авторы: Суровежко Николай Тимофеевич, Мирко Владимир Александрович, Орлов Анатолий Иванович, Цымбал Виктор Павлович, Польщиков Геннадий Васильевич, Тажиков Жирентай Серкенбаевич
МПК: B22D 7/00
Метки: кипения, стали, интенсификатор
Формула / Реферат:
Изобретение относится к металлургии, а именно к составам интенсификаторов кипения, используемых при разливке кипящей стали в изложницы. Цель изобретения - повышение качества слитка и его механических характеристик путем улучшения его макроструктуры. Интенсификатор кипения стали, содержащий углеродистый материал, дополнительно содержит боратовую руду, древесные опилки и продукт регенерации травильных растворов на основе окиси железа при следующем...
Способ производства низкоуглеродистой нестареющей стали
Номер патента: 73
Опубликовано: 10.12.1993
Авторы: Климушкин Анатолий Николаевич, Богомяков Владимир Иванович, Шарафутдинов Равиль Яковлевич, Бурдонов Борис Александрович, Цымбал Виктор Павлович
МПК: C21C 7/06
Метки: низкоуглеродистой, стали, нестареющей, производства, способ
Формула / Реферат:
Изобретение относится к черной металлургии, в частности к способам производства нестареющей стали. Цель - снижение себестоимости стали и улучшение качества поверхности слитка. Способ включает выплавку в сталеплавильном агрегате и выпуск, причем во время выпуска в ковш последовательно присаживают известь в соотношении к вносимому силикомарганцем кремнию (6-9:1), силикомарганец из расчета внесения кремния в количестве 0,7-0,9 кг/т стали и алюминий...
Предыдущий патент: Способ извлечения съемного керноприемника из скважины
Следующий патент: Устройство для обработки материалов растворением
Случайный патент: Способ оценки клинического течения местнораспространенных форм рака шейки матки
