Автомат роторного типа для сборки болтов с шайбами

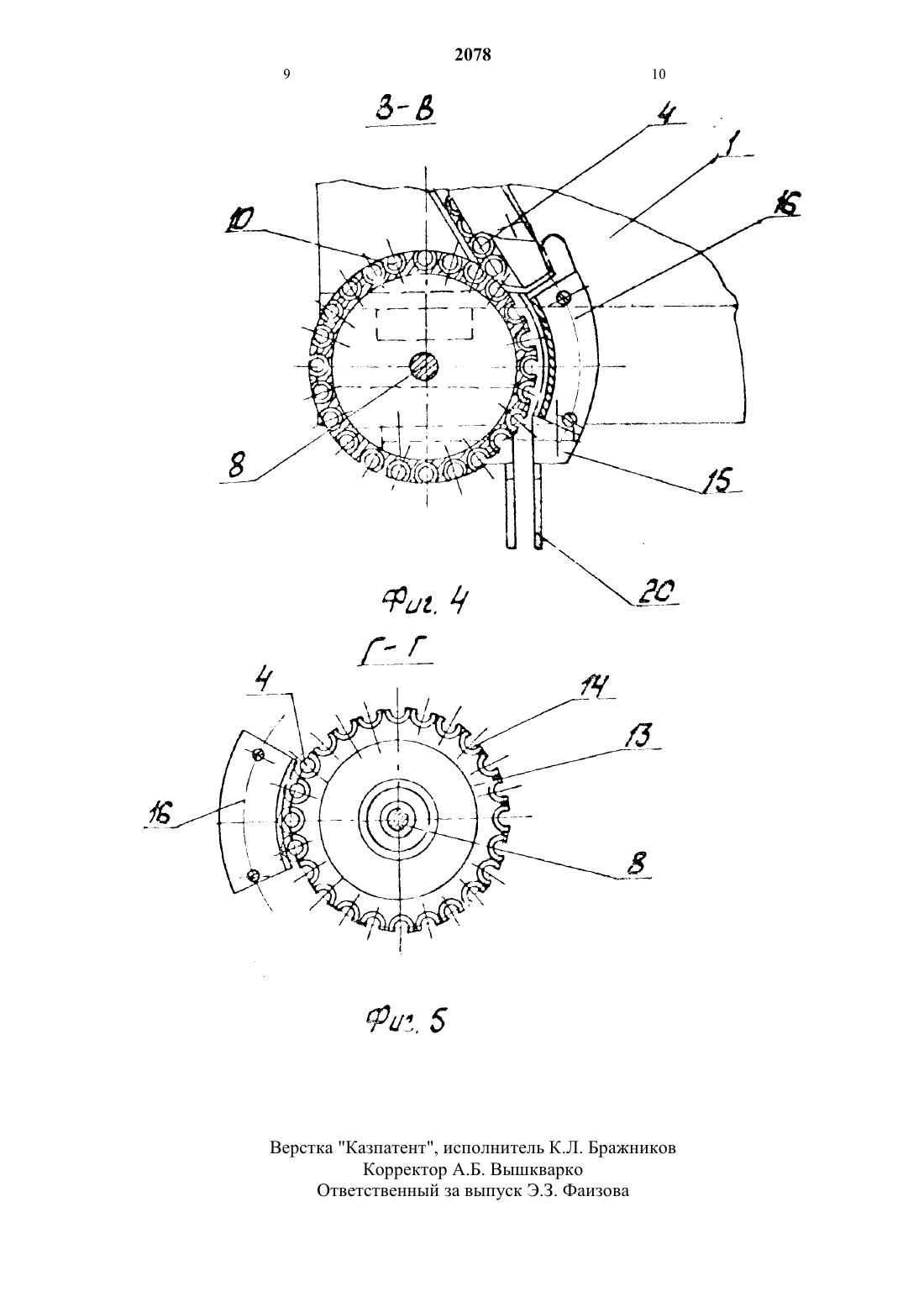

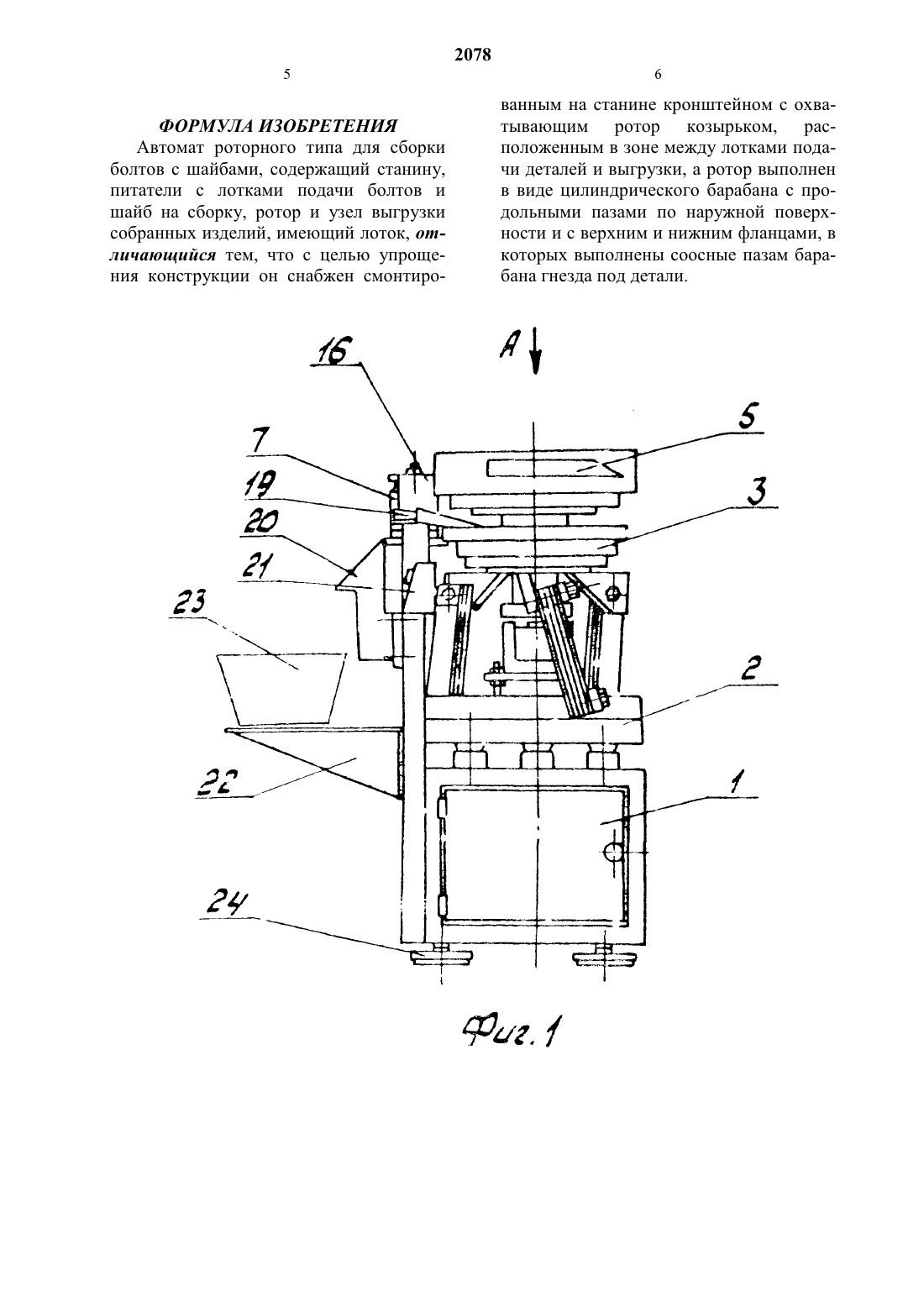

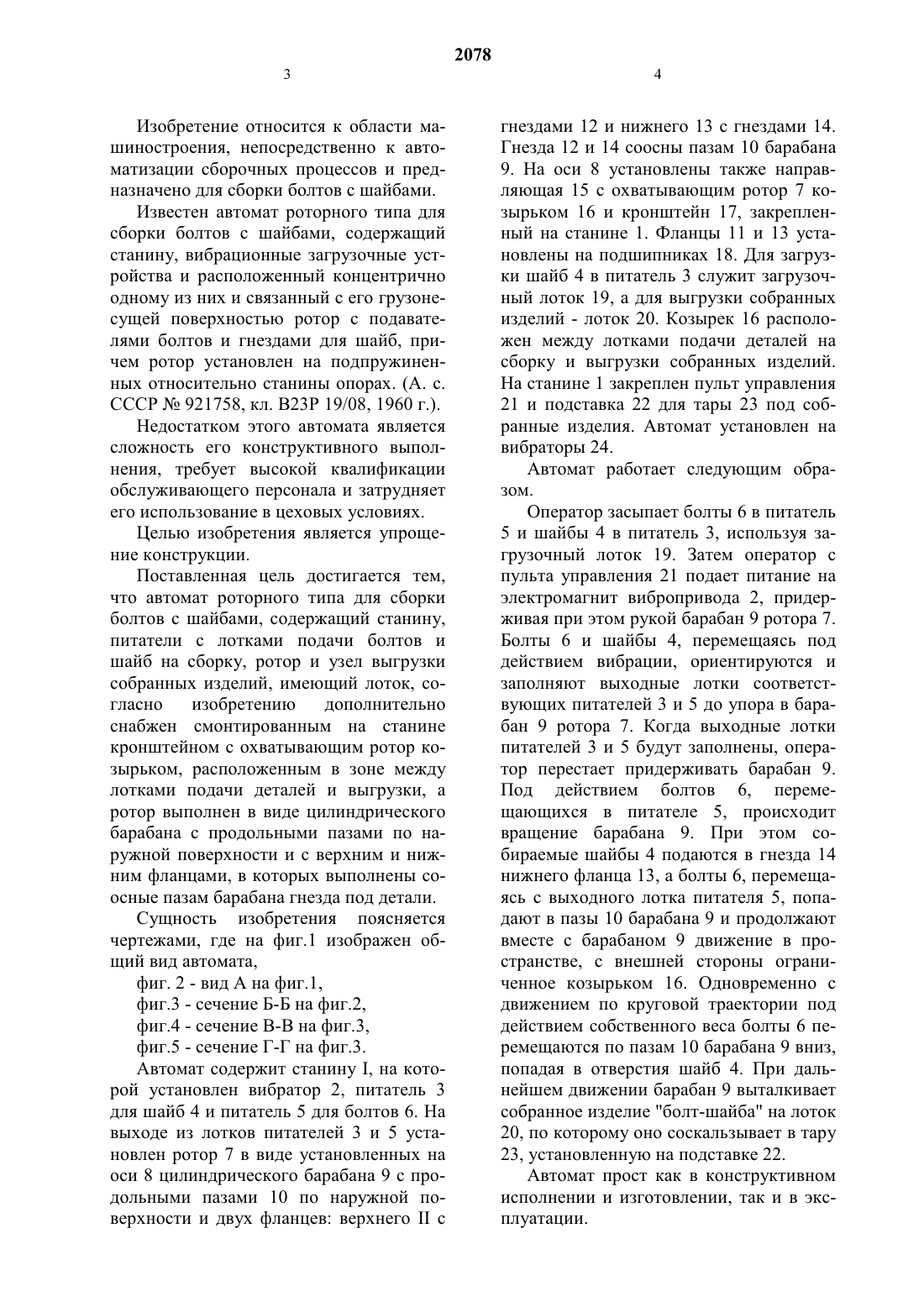

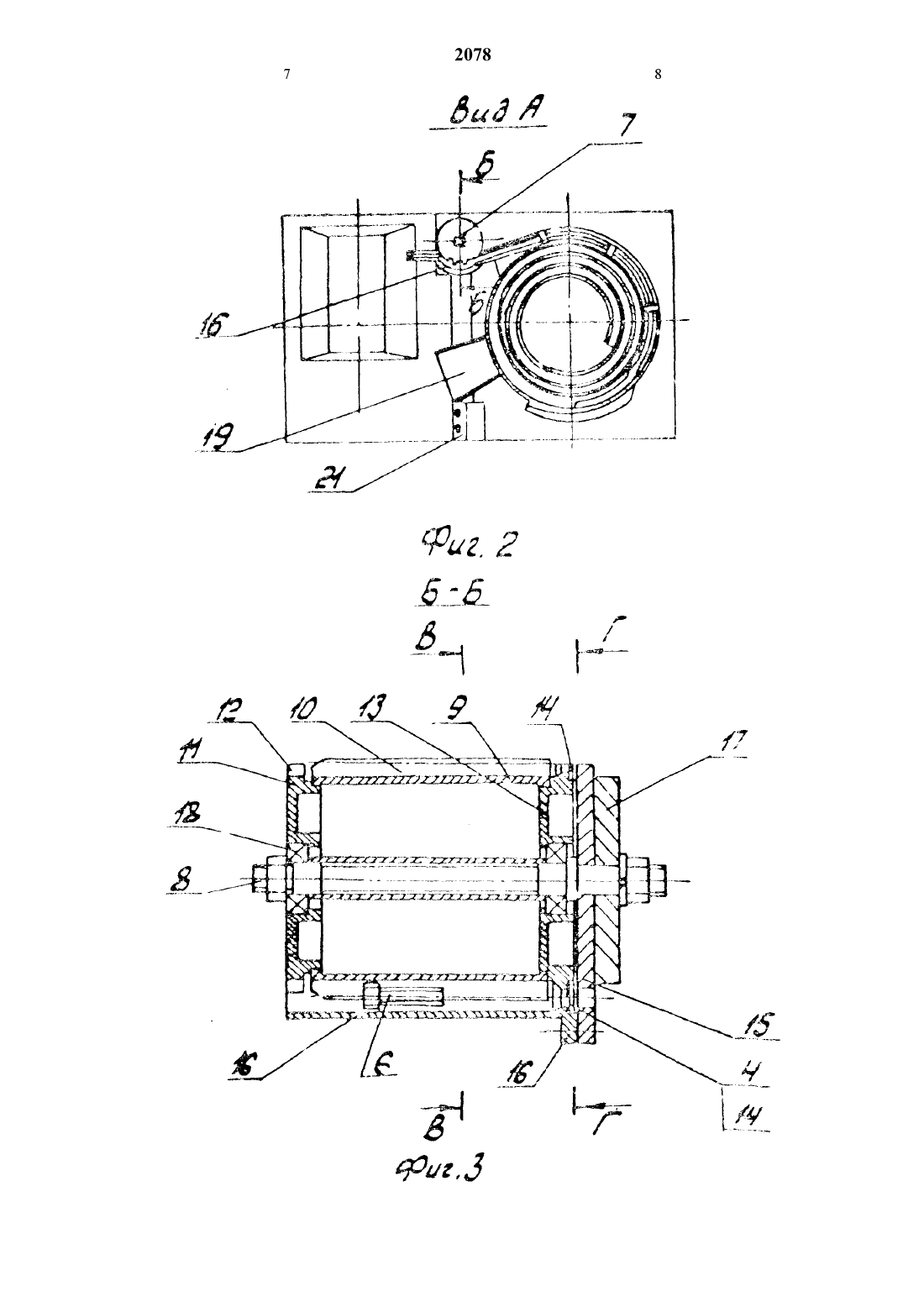

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Не 921758, В 23 Р 19/08, 1980.(54) АВТОМАТ РОТОРНОГО ТИПА ДЛЯ СБОРКИ БОЛТОВ С ШАЙБАМИ(57) Изобретение относится к области машиностроения, непосредственно к автоматизации сборочных процессов и предназначено для сборки болтов с шайбами.Автомат роторного типа для сборки болтов с шайбами содержит станину, питатели с лотками подачи болтов И шайб на сборку, ротор И узел выгрузки собранных изделий, имеющий лоток. Автомат снабжен смонтированным на станине кронштейном с охватывающим ротор козырьком, расположенным в зоне между лотками подачи деталей и выгрузки. Ротор выполнен в виде цилиндрического барабана с продольными пазами по наружной поверхности И с верхним и нижним фланцами, в которых выполнены соосные пазам барабана гнезда под детали.Изобретение относится к области машиностроения, непосредственно К автоматизации сборочных процессов и предназначено для сборки болтов с шайбами.Известен автомат роторного типа для сборки болтов с шайбами, содержащий станину, вибрационные загрузочные устройства и расположенный концентрично одному из них И связанный с его грузонесущей поверхностью ротор с подавателями болтов И гнездами для шайб, причем ротор установлен на подпружиненных относительно станины опорах. (А. с. СССР Мг 921758, кл. В 23 Р 19/08, 1960 г.).Недостатком этого автомата является сложность его конструктивного вь 1 полнения, требует высокой квалификации обслуживающего персонала и затрудняет его Использование в цеховых условиях.Целью изобретения является упрощение конструкции.Поставленная цель достигается тем,что автомат роторного типа для сборки болтов с шайбами, содержащий станину,питатели с лотками подачи болтов и шайб на сборку, ротор И узел выгрузки собранных изделий, имеющий лоток, согласно изобретению дополнительно снабжен смонтированным на станине кронштейном с охватывающим ротор козырьком, расположенным в зоне между лотками подачи деталей И выгрузки, а ротор выполнен в виде цилиндрического барабана с продольными пазами по наружной поверхности И с верхним И нижним фланцами, в которых выполнены соосные пазам барабана гнезда под детали.Сущность Изобретения поясняется чертежами, где на фиг.1 Изображен общий вид автомата, фиг. 2 - вид А на фиг.1, фИг.3 - сечение Б-Б на фиг.2, фиг.4 - сечение В-В на фИг.3, фиг.5 - сечение Г-Г на фиг.3.Автомат содержит станину 1, на которой установлен вибратор 2, питатель 3 для шайб 4 И питатель 5 для болтов 6. На выходе ИЗ лотков питателей 3 и 5 установлен ротор 7 в виде установленных на оси 8 цилиндрического барабана 9 с продольными пазами 10 по наружной поверхности И двух фланцев верхнего 11 сгнездами 12 И нижнего 13 с гнездами 14. Гнезда 12 и 14 соосны пазам 10 барабана 9. На оси 8 установлены также направляющая 15 с охватывающим ротор 7 козырьком 16 И кронштейн 17, закрепленный на станине 1. Фланцы 11 И 13 установлены на подшипниках 18. Для загрузки шайб 4 в питатель 3 служит загрузочный лоток 19, а для вь 1 грузкИ собранных изделий - лоток 20. Козырек 16 расположен между лотками подачи деталей на сборку и выгрузки собранных изделий. На станине 1 закреплен пульт управления 21 И подставка 22 для тары 23 под собранные изделия. Автомат установлен на вибраторы 24.Автомат работает следующим образом.Оператор засыпает болты 6 в питатель 5 И шайбы 4 в питатель 3, используя загрузочный лоток 19. Затем оператор с пульта управления 21 подает питание на электромагнит вибропривода 2, придерживая при этом рукой барабан 9 ротора 7. Болты 6 И шайбы 4, перемещаясь под действием вибрации, ориентируются и заполняют выходные лотки соответствующих питателей 3 И 5 до упора в барабан 9 ротора 7. Когда выходные лотки питателей 3 И 5 будут заполнены, оператор перестает придерживать барабан 9. Под действием болтов 6, перемещающихся в питателе 5, происходит вращение барабана 9. При этом собираемые шайбы 4 подаются в гнезда 14 нижнего фланца 13, а болты 6, перемещаясь с выходного лотка питателя 5, попадают в пазы 10 барабана 9 И продолжают вместе с барабаном 9 движение в пространстве, с внешней стороны ограниченное козырьком 16. Одновременно с движением по круговой траектории под действием собственного веса болты 6 перемещаются по пазам 10 барабана 9 вниз,попадая в отверстия шайб 4. При дальнейшем движении барабан 9 выталкивает собранное изделие болт-шайба на лоток 20, по которому оно соскальзывает в тару 23, установленную на подставке 22.Автомат прост как в конструктивном исполнении и изготовлении, так И в эксплуатации.Автомат роторного типа для сборки болтов с шайбами, содержащий станину,питатели с лотками подачи болтов и шайб на сборку, ротор И узел выгрузки собранных изделий, имеющий лоток, отличающийся тем, ЧТО с Целью упрощения конструкции он снабжен смонтированным на станине КРОНШТСЙНОМ С ОХВЗТЫВЗЮЩИМ рОТОр КОЗЫрЬКОМ, рас положенным в зоне между лотками подачи деталей и выгрузки, а ротор выполнен в виде цилиндрического барабана с продольными пазами по наружной поверхности И с верхним и нижним фланцами, в которых выполнены соосные пазам барабана гнезда под детали.
