Зернодробилка роторного типа Шелемова

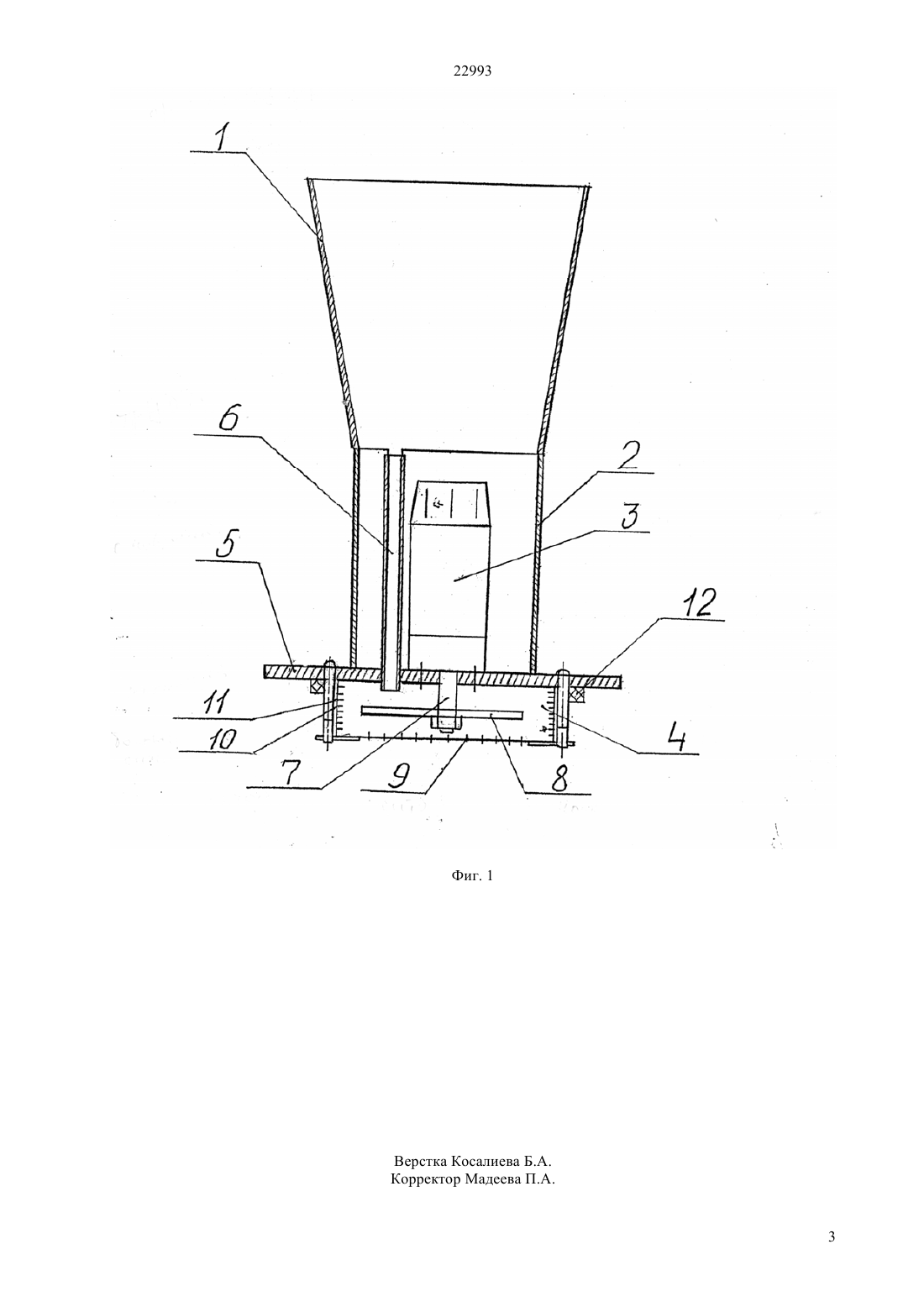

(51) 02 9/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ типа Шелемова, включающем примный бункер,корпус с электродвигателем, сито , боковое сито,имеется вращающий ротор с закреплнным на нм ножом. Предлагаемое устройство представляет собой примный бункер (1), корпус(2) с электродвигателем (3) и камеру дробления (4). Примный бункер (1) представляет собой корпус в виде бака и предназначен для засыпки зерна и его подачи в камеру дробления. Примный бункер (1) устанавливается на корпус (2) с помощью винтов. В корпусе(2) имеется электродвигатель (2), который установлен на основании корпуса(5). К основанию корпуса(5) болтами прикреплн электродвигатель(3) и привариваются две,подающие зерно, трубки (6). Выходной конец вала электродвигателя входит через отверстие в основании корпуса (5) , в камеру дробления (4). На конце вала крепится нож (7). Камера дробления (4) состоит из сита (8) и отражателя (9). Сито (8) крепится к основанию (5) винтами. Изобретение могут использовать фермерские хозяйства и крестьянские хозяйства, частные лица,имеющие личное подсобное хозяйство.(56) Патент на полезную модель РФ 54533, В 02 С 9/02, 2006(54) ЗЕРНОДРОБИЛКА РОТОРНОГО ТИПА ШЕЛЕМОВА(57) Изобретение предназначена для дробления сухого фуражного зерна и другой подобной сельскохозяйственной продукции в личном подсобном хозяйстве, в целях приготовления корма для домашних животных и птиц. Задачей предлагаемого изобретения является создание простейшей компактной конструкции зернодробилки роторного типа, позволяющей добиться помола зерновых культур быстро и качественно и с наименьшими технологическими затратами. Технический результат,который достигается при внедрении данного изобретения,это повышение производительности и эффективности процесса дробления. Это достигается тем, что в зернодробилке роторного 22993 Изобретение относится к устройствам для измельчения кормовых материалов для домашнего скота, может быть использовано в сельском хозяйстве для измельчения грубых кормов и зерновых. Изобретение предназначена для дробления сухого фуражного зерна и другой подобной сельскохозяйственной продукции в личном подсобном хозяйстве,в целях приготовления корма для домашних животных и птиц. Известен измельчитель зерна Мельник,изготовленный по ТУ 4744-001-72670321-2005 и имеющий патент РФ на полезную модель 54533,кл. В 02 С 9/02, 2006 г. Измельчитель состоит из примного бункера, двигательного отсека, в котором расположены двигатель, нож для измельчения зерна и сито для просеивания полученной крупы. Недостатком такого устройства является низкая эффективность процесса измельчения зерна из-за несовершенной системы размола и частый выход из строя электродвигателя. Задачей предлагаемого изобретения является создание простейшей компактной конструкции зернодробилки роторного типа, позволяющей добиться помола зерновых культур быстро,качественно и с наименьшими технологическими затратами. Технический результат,который достигается при внедрении данного изобретения,это повышение производительности и эффективности процесса дробления. Это достигается тем, что в зернодробилке роторного типа Шелемова, включающем примный бункер,корпус с электродвигателем, сито, боковое сито,имеется вращающий ротор с закреплнным на нм ножом. Поэтому результат процесса дробления в предлагаемой зернодробилке роторного типа Шелемова, при помощи вращающего ротора с закреплнным на нм ножом, получение дроблной крупы качественного помола. Сущность изобретения поясняется чертежом общим видом зернодробилки роторного вида Шелемова на фиг. 1. Зернодробилка роторного вида Шелемова представляет собой примный бункер (1),корпус (2) с электродвигателем (3) и камеру дробления (4). Примный бункер (1) представляет собой корпус в виде бака и предназначен для засыпки зерна и его подачи в камеру дробления (4). Примный бункер (1) устанавливается на корпус (2) с помощью винтов. В корпусе (2) имеется электродвигатель (3), который установлен на основании корпуса (5). К основанию корпуса (5) болтами прикреплн электродвигатель (3) и привариваются две, подающие зерно, трубки (6). Выходной конец вала электродвигателя - ротор(7) входит через отверстие в основании корпуса (5) , в камеру дробления (4). На конце ротора крепится нож (8). Камера дробления (4) состоит из сита (9),бокового сита (10) и отражателя (11). Сито (9) крепится к основанию (5) винтами. Для плотного прилегания к рабочему столу имеется поролоновое уплотнение (13). В зернодробилке используется электродвигатель (3) марки ДК 110-750 с двойной изоляцией,имеющий класс защиты электробезопасности. Зернодробилка работает следующим образом. Устанавливают примный бункер (1) для загрузки зерна на корпус (2) с электродвигателем(3). Совмещают насыпное отверстие примного бункера с отверстием подающей трубки (6) и закрепляют соединение тремя самонарезывающими винтами. Зернодробилку закрепляют, используя болты и гайки, через поролоновое уплотнение (13) на соответствующий рабочий стол, на котором имеется отверстие для мкости под измельчнную массу. Включают электродвигатель(3) через шнур питания в электросеть, насыпают зерно в примный бункер (1). Электродвигатель (3) приводит в движение выходной конец вала - ротор (7), на котором закреплн нож (8), при помощи ножа (8) происходит дробление зерна. Зерно из примного бункера (1) проходит через подающую трубку (6) в камеру дробления (4). Попадая под вращательные движения ножа (8), зерно измельчается и, по мере дробления крупинок зерна в размер отверстий сита,просеивается сквозь сито (9) и боковое сито (10) в мкость для измельченной массы. Под воздействием центробежной силы, возникающей при вращении ротора, измельченные частицы попадают сквозь боковое сито на отражатель. Отражатель (11) способствует быстрому отражению крупинок зерна в мкость для измельченной массы. Нож изготавливается из стали А 25, имеет устойчивость к степени износа. По мере степени износа ножа, при ширине ножа менее половины первоначальной его величины, нож снимают и устанавливают другой стороной, что намного удешевляет процесс дробления. Только после того как износятся обе стороны, нож меняют на новый. Необходимо следить, чтобы уровень измельчнной массы в мкости для готовой измельчнной массы не доходил до сита. Изобретение могут использовать фермерские хозяйства и крестьянские хозяйства,частные лица, имеющие личное подсобное хозяйство. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Зернодробилка, состоящая из примного бункера,корпуса с электродвигателем,отличающаяся тем, что для дробления зерна имеется дробильная камера, в которую выходит конец приводного вала, с закреплнным на нм ножом. 2. Зернодробилка по п.1, отличающаяся тем, что камера дробления находится под корпусом с электродвигателем. 3. Зернодробилка по п.1, отличающаяся тем, что в камере дробления имеется сито, боковое сито и отражатель.
