Устройство для очистки воздухопроводов

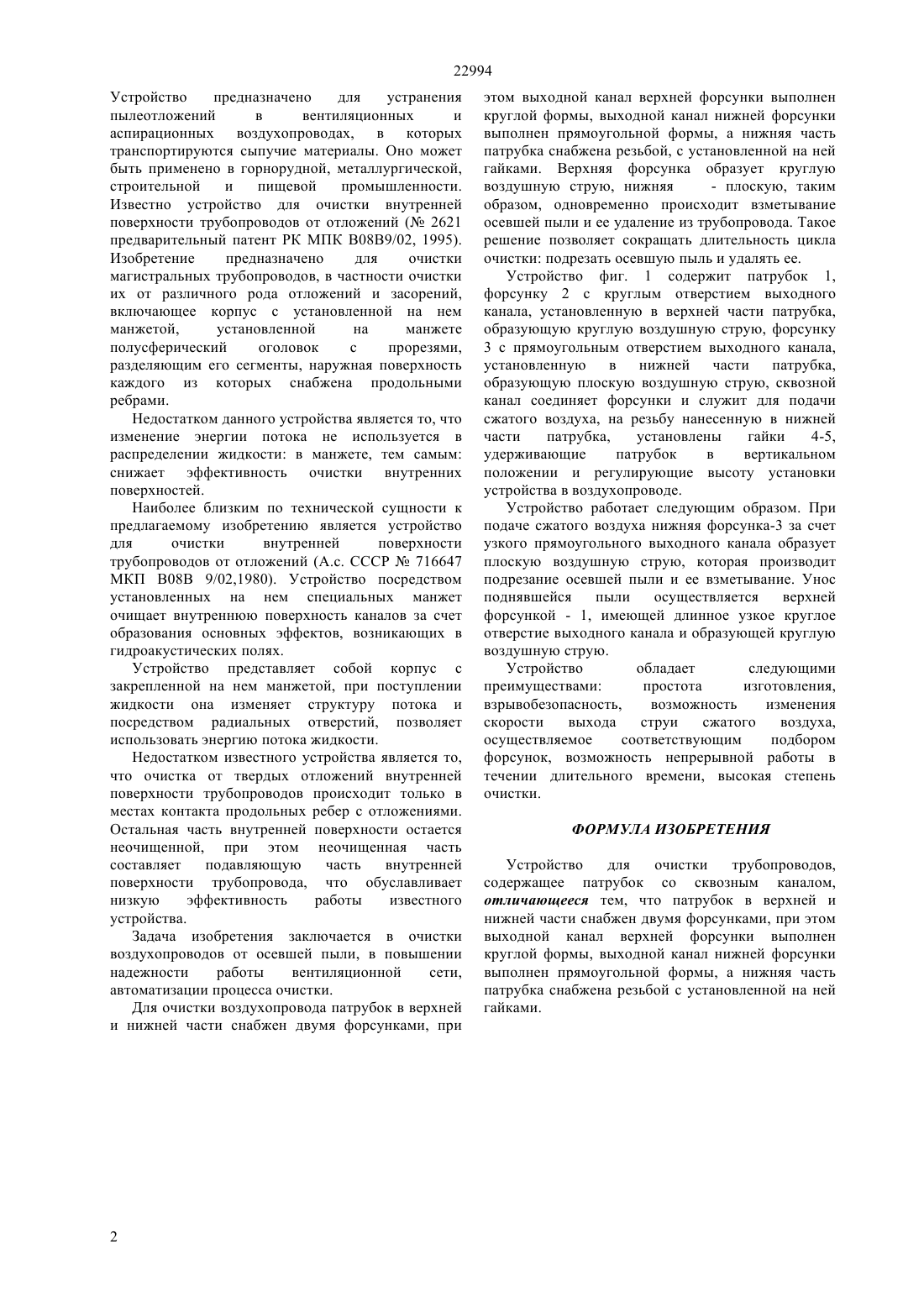

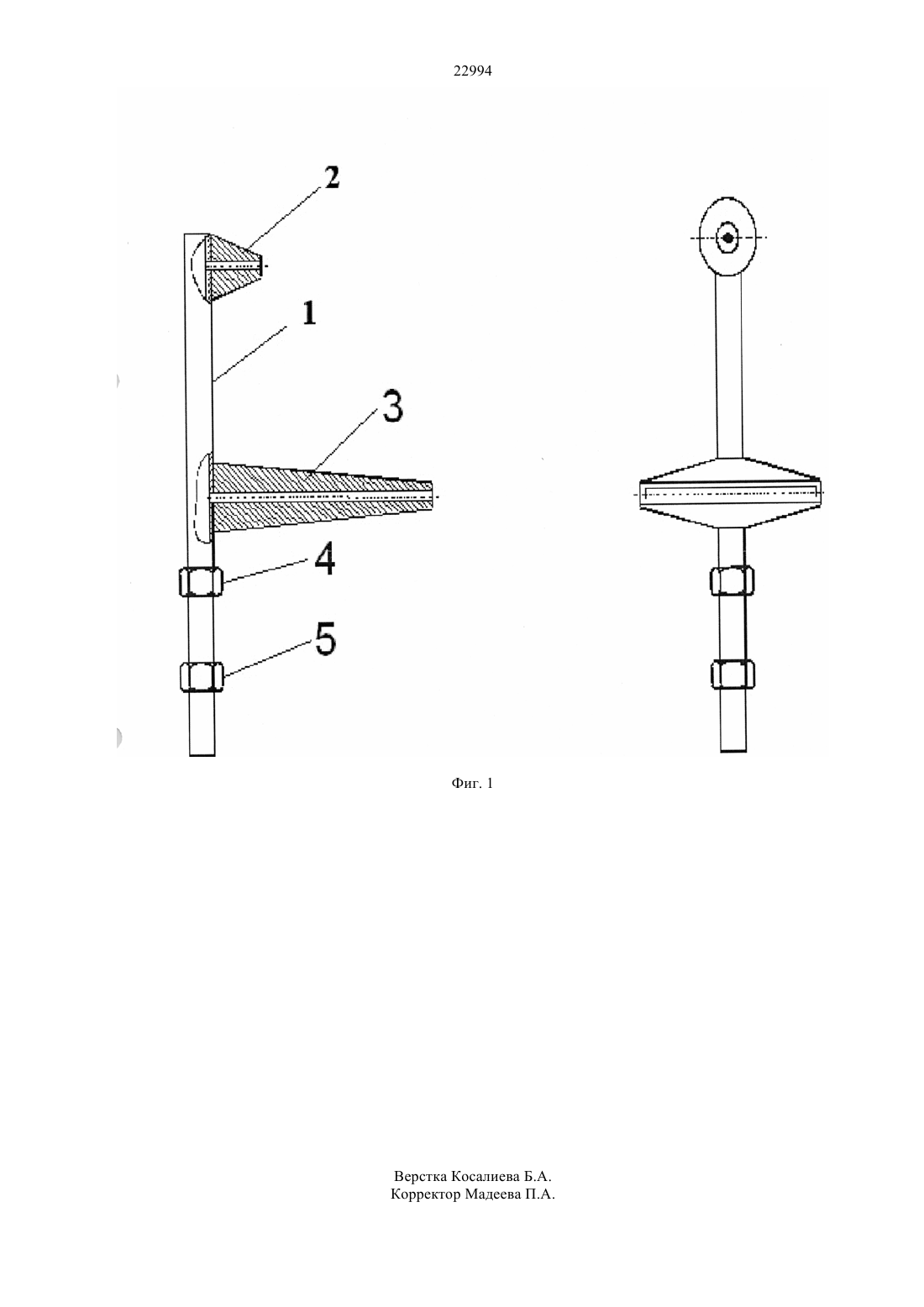

(51) 08 9/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Работа устройства определена на основании аэродинамических характеристик потоков и оценки устойчивого движения воздуха по транспортным каналам. Задача изобретения заключается в очистки воздухопроводов от осевшей пыли, в повышении надежности работы вентиляционной сети,автоматизации процесса очистки. Для очистки воздухопровода патрубок в верхней и нижней части снабжен двумя форсунками, при этом выходной канал верхней форсунки выполнен круглой формы, выходной канал нижней форсунки выполнен прямоугольной формы, а нижняя часть патрубка снабжена резьбой, с установленной на ней гайками. Верхняя форсунка образует круглую воздушную струю, нижняя - плоскую, таким образом, одновременно происходит взметывание осевшей пыли и ее удаление из трубопровода.(72) Аманжолов Журсын Канапиевич Левицкий Жорж Георгиевич Жолмагамбетов Нурбек Рыспекович Шевцов Александр Анатольевич Комлева Евгения Владимировна Балабас Лидия Хизировна Байтуганова Мира Олжатаевна(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХОПРОВОДОВ(57) Устройство предназначено для устранения пылеотложений в вентиляционных и аспирационных воздухопроводах, в которых транспортируются сыпучие материалы. Оно может быть применено в горнорудной, металлургической,строительной и пищевой промышленности. 22994 Устройство предназначено для устранения пылеотложений в вентиляционных и аспирационных воздухопроводах, в которых транспортируются сыпучие материалы. Оно может быть применено в горнорудной, металлургической,строительной и пищевой промышленности. Известно устройство для очистки внутренней поверхности трубопроводов от отложений ( 2621 предварительный патент РК МПК В 08 В 9/02, 1995). Изобретение предназначено для очистки магистральных трубопроводов, в частности очистки их от различного рода отложений и засорений,включающее корпус с установленной на нем манжетой,установленной на манжете полусферический оголовок с прорезями,разделяющим его сегменты, наружная поверхность каждого из которых снабжена продольными ребрами. Недостатком данного устройства является то, что изменение энергии потока не используется в распределении жидкости в манжете, тем самым снижает эффективность очистки внутренних поверхностей. Наиболее близким по технической сущности к предлагаемому изобретению является устройство для очистки внутренней поверхности трубопроводов от отложений (А.с. СССР 716647 МКП В 08 В 9/02,1980). Устройство посредством установленных на нем специальных манжет очищает внутреннюю поверхность каналов за счет образования основных эффектов, возникающих в гидроакустических полях. Устройство представляет собой корпус с закрепленной на нем манжетой, при поступлении жидкости она изменяет структуру потока и посредством радиальных отверстий, позволяет использовать энергию потока жидкости. Недостатком известного устройства является то,что очистка от твердых отложений внутренней поверхности трубопроводов происходит только в местах контакта продольных ребер с отложениями. Остальная часть внутренней поверхности остается неочищенной, при этом неочищенная часть составляет подавляющую часть внутренней поверхности трубопровода, что обуславливает низкую эффективность работы известного устройства. Задача изобретения заключается в очистки воздухопроводов от осевшей пыли, в повышении надежности работы вентиляционной сети,автоматизации процесса очистки. Для очистки воздухопровода патрубок в верхней и нижней части снабжен двумя форсунками, при этом выходной канал верхней форсунки выполнен круглой формы, выходной канал нижней форсунки выполнен прямоугольной формы, а нижняя часть патрубка снабжена резьбой, с установленной на ней гайками. Верхняя форсунка образует круглую воздушную струю, нижняя- плоскую, таким образом, одновременно происходит взметывание осевшей пыли и ее удаление из трубопровода. Такое решение позволяет сокращать длительность цикла очистки подрезать осевшую пыль и удалять ее. Устройство фиг. 1 содержит патрубок 1,форсунку 2 с круглым отверстием выходного канала, установленную в верхней части патрубка,образующую круглую воздушную струю, форсунку 3 с прямоугольным отверстием выходного канала,установленную в нижней части патрубка,образующую плоскую воздушную струю, сквозной канал соединяет форсунки и служит для подачи сжатого воздуха, на резьбу нанесенную в нижней части патрубка,установлены гайки 4-5,удерживающие патрубок в вертикальном положении и регулирующие высоту установки устройства в воздухопроводе. Устройство работает следующим образом. При подаче сжатого воздуха нижняя форсунка-3 за счет узкого прямоугольного выходного канала образует плоскую воздушную струю, которая производит подрезание осевшей пыли и ее взметывание. Унос поднявшейся пыли осуществляется верхней форсункой - 1, имеющей длинное узкое круглое отверстие выходного канала и образующей круглую воздушную струю. Устройство обладает следующими преимуществами простота изготовления,взрывобезопасность,возможность изменения скорости выхода струи сжатого воздуха,осуществляемое соответствующим подбором форсунок, возможность непрерывной работы в течении длительного времени, высокая степень очистки. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки трубопроводов,содержащее патрубок со сквозным каналом,отличающееся тем, что патрубок в верхней и нижней части снабжен двумя форсунками, при этом выходной канал верхней форсунки выполнен круглой формы, выходной канал нижней форсунки выполнен прямоугольной формы, а нижняя часть патрубка снабжена резьбой с установленной на ней гайками.
