Устройство для очистки воздуховодов

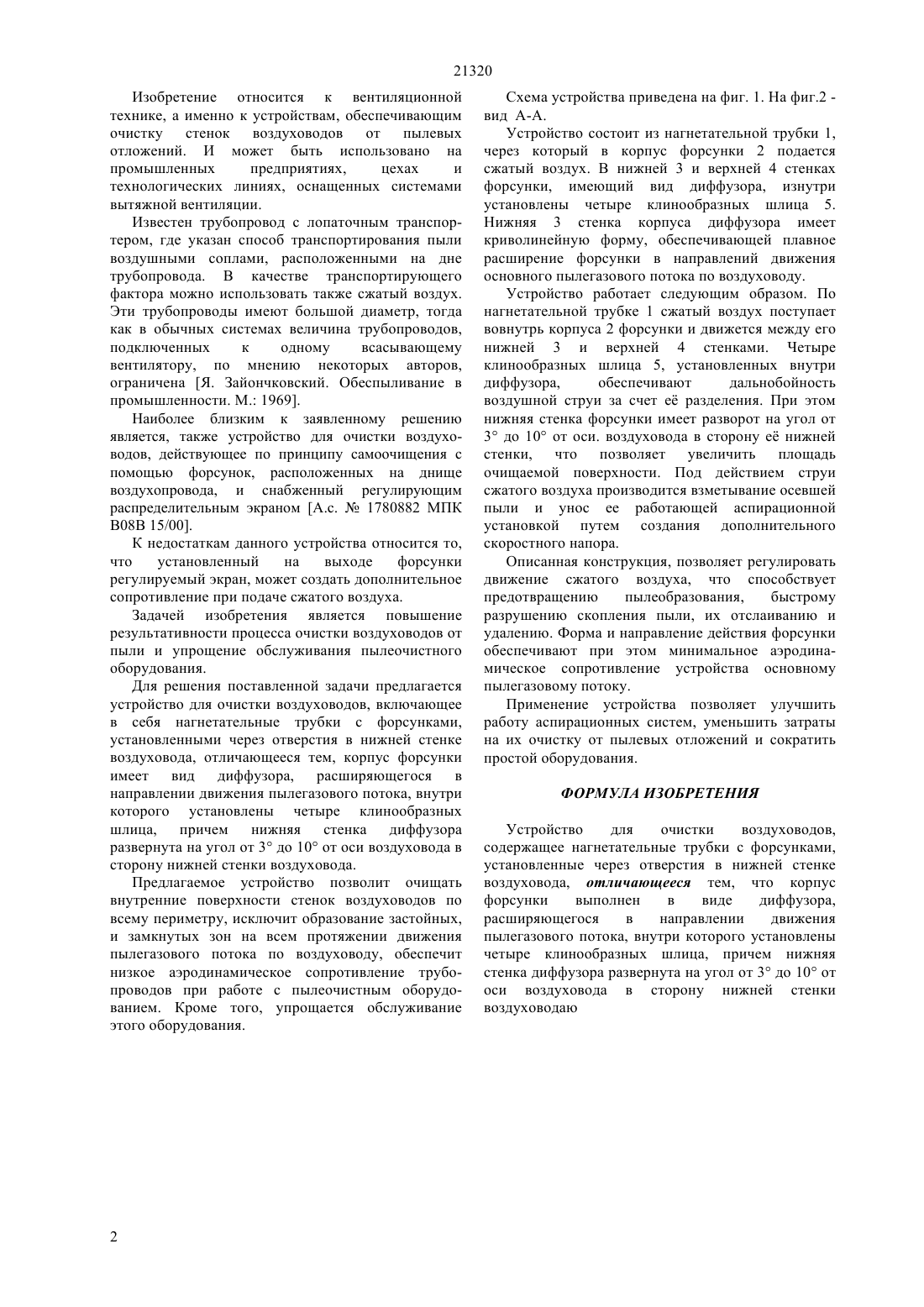

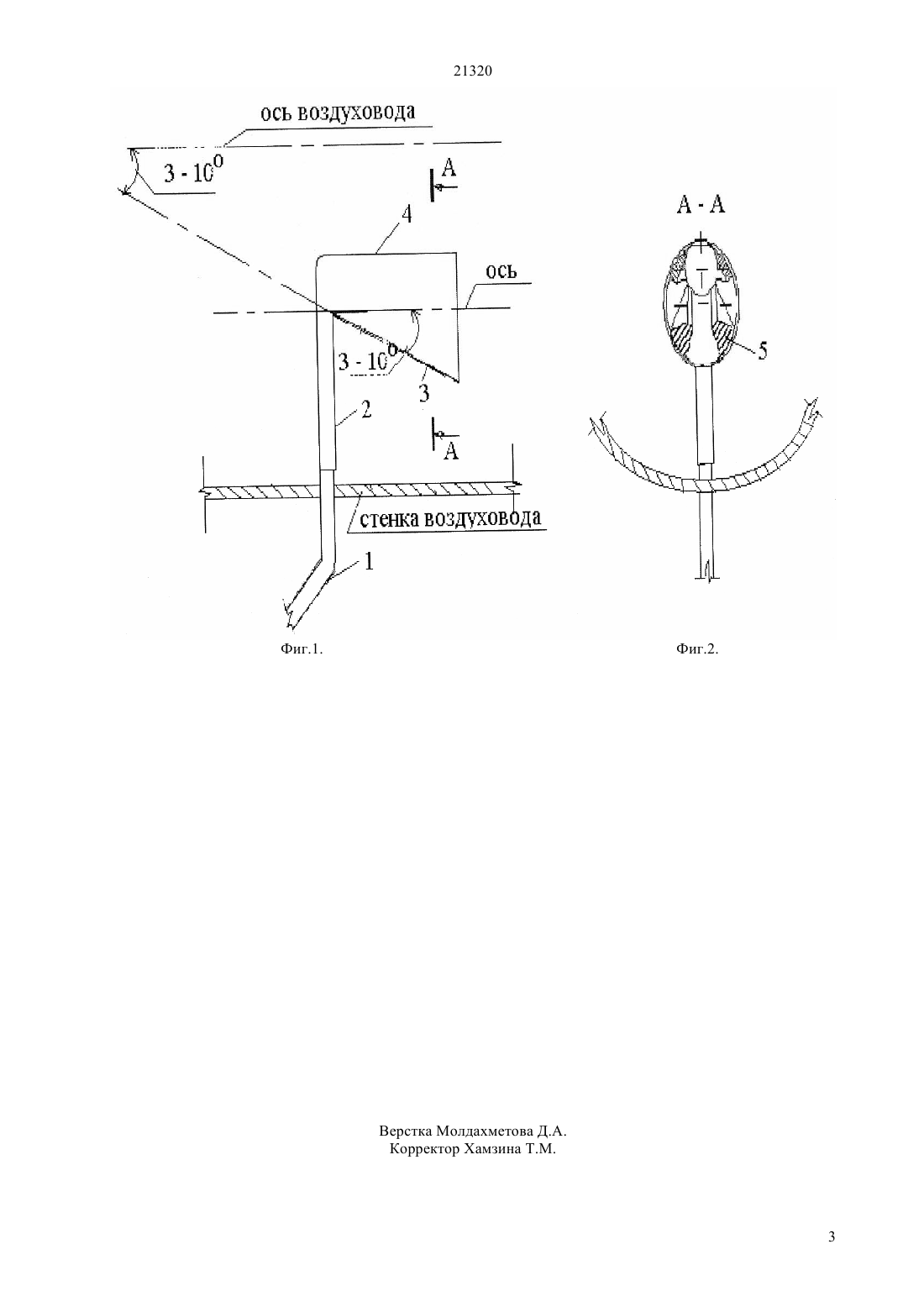

(51) 08 15/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Для решения поставленной задачи предлагается устройство для очистки воздуховодов, включающее в себя нагнетательные трубки с форсунками,установленными через отверстия в нижней стенке воздуховода, отличающееся тем, корпус форсунки имеет вид диффузора, расширяющегося в направлении движения пылегазового потока, внутри которого установлены четыре клинообразных шлица, причем нижняя стенка диффузора развернута на угол от 3 до 10 от оси воздуховода в сторону нижней стенки воздуховода. Технический результат изобретения - устройство позволит очищать внутренние поверхности стенок воздуховодов по всему периметру, исключит образование застойных, и замкнутых зон на всем протяжении движения пылегазового потока по воздуховоду, обеспечит низкое аэродинамическое сопротивление трубопроводов при работе с пылеочистным оборудованием. Кроме того,упрощается обслуживание этого оборудования.(76) Акимбеков Азимбек Кыздарбекович ,Акимбекова Нурия Нуретдиновна , Жолмагамбетов Нурбек Рыспекович(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХОВОДОВ(57) Изобретение относится к вентиляционной технике, а именно к устройствам, обеспечивающим очистку стенок воздуховодов от пылевых отложений. И может быть использовано на промышленных предприятиях,цехах и технологических линиях, оснащенных системами вытяжной вентиляции. Задачей изобретения является повышение эффективности процесса очистки воздуховодов от пыли и упрощение обслуживания аспирационного оборудования. 21320 Изобретение относится к вентиляционной технике, а именно к устройствам, обеспечивающим очистку стенок воздуховодов от пылевых отложений. И может быть использовано на промышленных предприятиях,цехах и технологических линиях, оснащенных системами вытяжной вентиляции. Известен трубопровод с лопаточным транспортером, где указан способ транспортирования пыли воздушными соплами, расположенными на дне трубопровода. В качестве транспортирующего фактора можно использовать также сжатый воздух. Эти трубопроводы имеют большой диаметр, тогда как в обычных системах величина трубопроводов,подключенных к одному всасывающему вентилятору, по мнению некоторых авторов,ограничена Я. Зайончковский. Обеспыливание в промышленности. М. 1969. Наиболее близким к заявленному решению является, также устройство для очистки воздуховодов, действующее по принципу самоочищения с помощью форсунок, расположенных на днище воздухопровода, и снабженный регулирующим распределительным экраном А.с.1780882 МПК В 08 В 15/00. К недостаткам данного устройства относится то,что установленный на выходе форсунки регулируемый экран, может создать дополнительное сопротивление при подаче сжатого воздуха. Задачей изобретения является повышение результативности процесса очистки воздуховодов от пыли и упрощение обслуживания пылеочистного оборудования. Для решения поставленной задачи предлагается устройство для очистки воздуховодов, включающее в себя нагнетательные трубки с форсунками,установленными через отверстия в нижней стенке воздуховода, отличающееся тем, корпус форсунки имеет вид диффузора, расширяющегося в направлении движения пылегазового потока, внутри которого установлены четыре клинообразных шлица, причем нижняя стенка диффузора развернута на угол от 3 до 10 от оси воздуховода в сторону нижней стенки воздуховода. Предлагаемое устройство позволит очищать внутренние поверхности стенок воздуховодов по всему периметру, исключит образование застойных,и замкнутых зон на всем протяжении движения пылегазового потока по воздуховоду, обеспечит низкое аэродинамическое сопротивление трубопроводов при работе с пылеочистным оборудованием. Кроме того, упрощается обслуживание этого оборудования. Схема устройства приведена на фиг. 1. На фиг.2 вид А-А. Устройство состоит из нагнетательной трубки 1,через который в корпус форсунки 2 подается сжатый воздух. В нижней 3 и верхней 4 стенках форсунки, имеющий вид диффузора, изнутри установлены четыре клинообразных шлица 5. Нижняя 3 стенка корпуса диффузора имеет криволинейную форму, обеспечивающей плавное расширение форсунки в направлений движения основного пылегазового потока по воздуховоду. Устройство работает следующим образом. По нагнетательной трубке 1 сжатый воздух поступает вовнутрь корпуса 2 форсунки и движется между его нижней 3 и верхней 4 стенками. Четыре клинообразных шлица 5, установленных внутри диффузора,обеспечивают дальнобойность воздушной струи за счет е разделения. При этом нижняя стенка форсунки имеет разворот на угол от 3 до 10 от оси. воздуховода в сторону е нижней стенки, что позволяет увеличить площадь очищаемой поверхности. Под действием струи сжатого воздуха производится взметывание осевшей пыли и унос ее работающей аспирационной установкой путем создания дополнительного скоростного напора. Описанная конструкция, позволяет регулировать движение сжатого воздуха, что способствует предотвращению пылеобразования,быстрому разрушению скопления пыли, их отслаиванию и удалению. Форма и направление действия форсунки обеспечивают при этом минимальное аэродинамическое сопротивление устройства основному пылегазовому потоку. Применение устройства позволяет улучшить работу аспирационных систем, уменьшить затраты на их очистку от пылевых отложений и сократить простой оборудования. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки воздуховодов,содержащее нагнетательные трубки с форсунками,установленные через отверстия в нижней стенке воздуховода, отличающееся тем, что корпус форсунки выполнен в виде диффузора,расширяющегося в направлении движения пылегазового потока, внутри которого установлены четыре клинообразных шлица, причем нижняя стенка диффузора развернута на угол от 3 до 10 от оси воздуховода в сторону нижней стенки воздуховодаю
