Вибросито

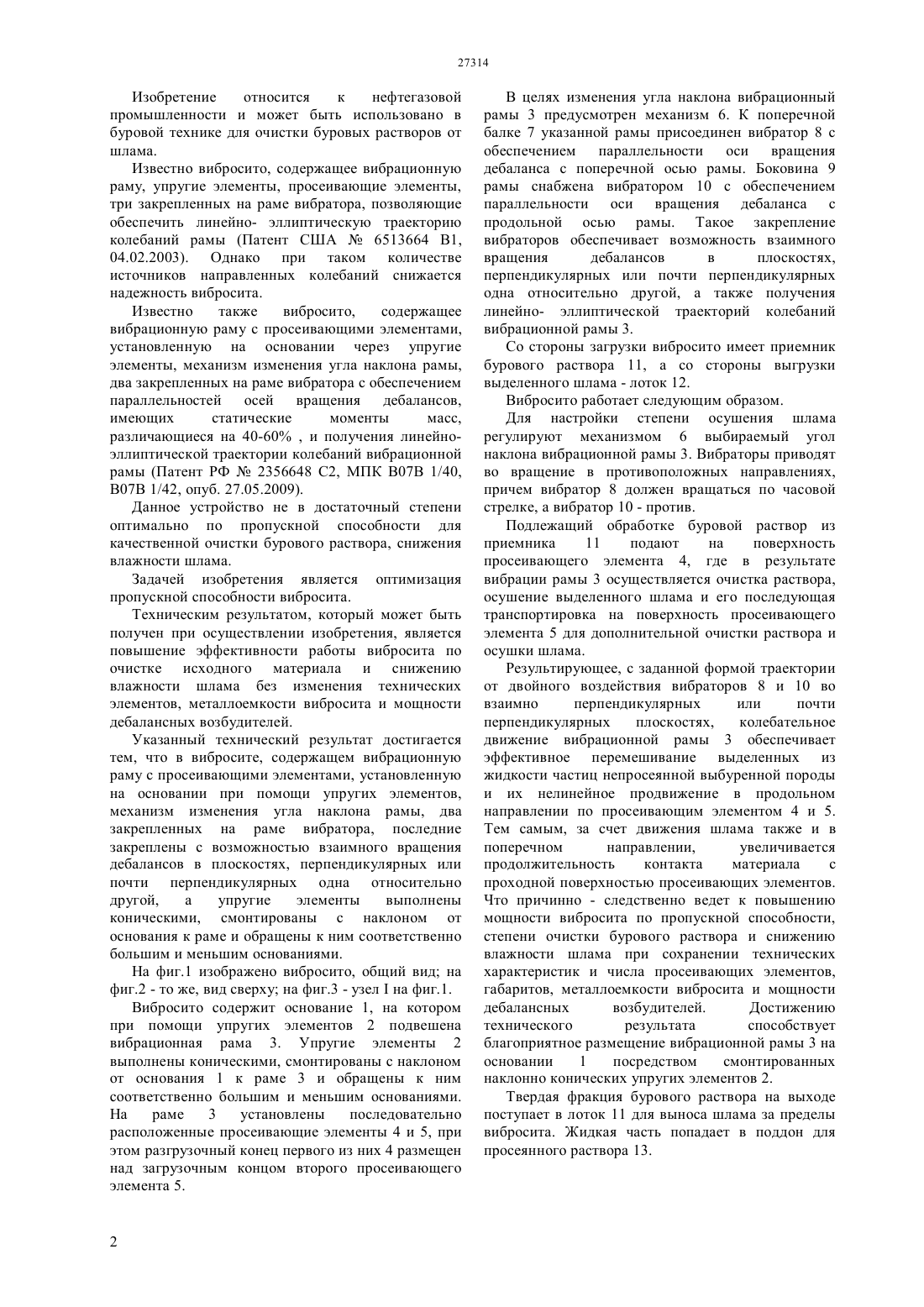

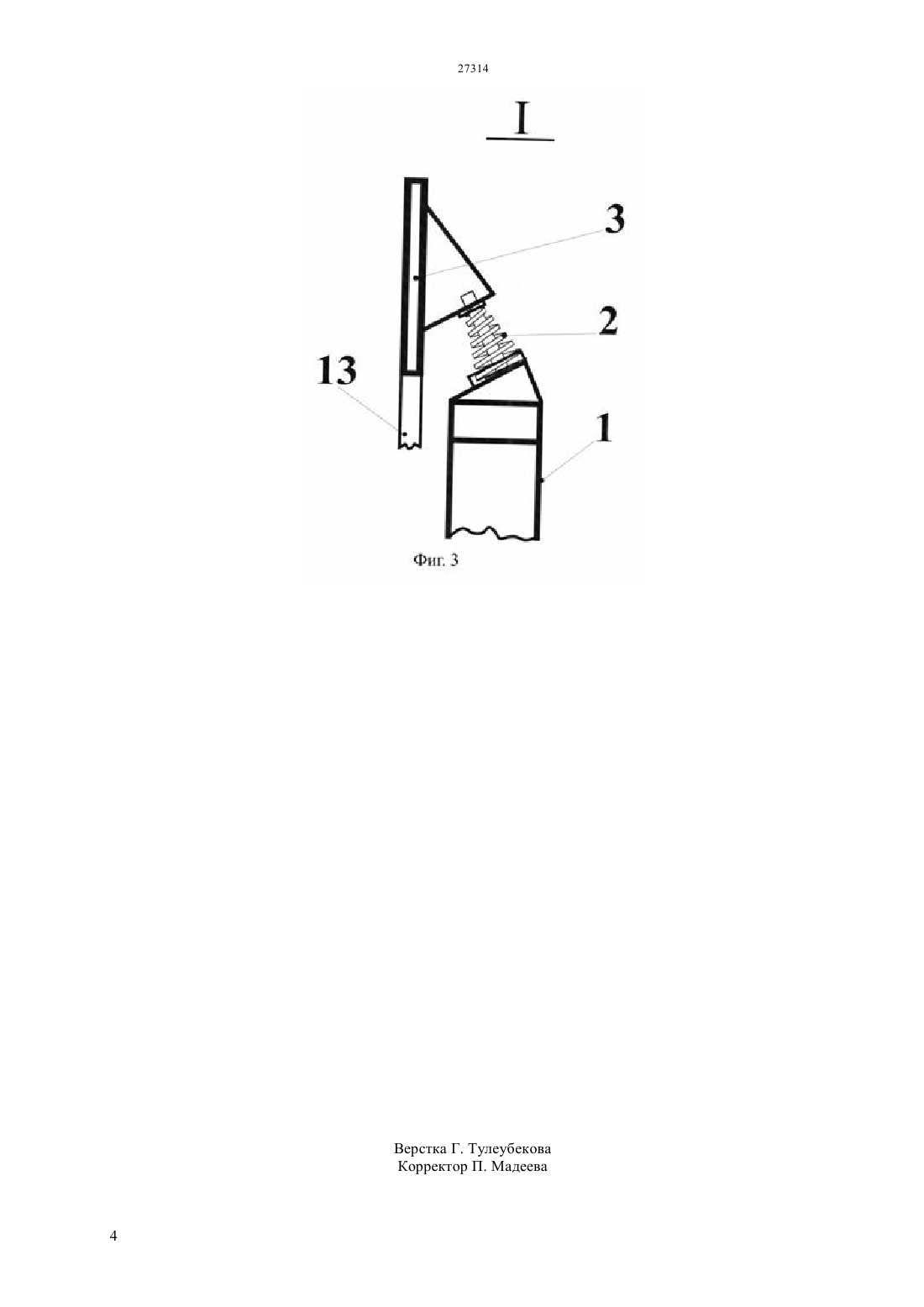

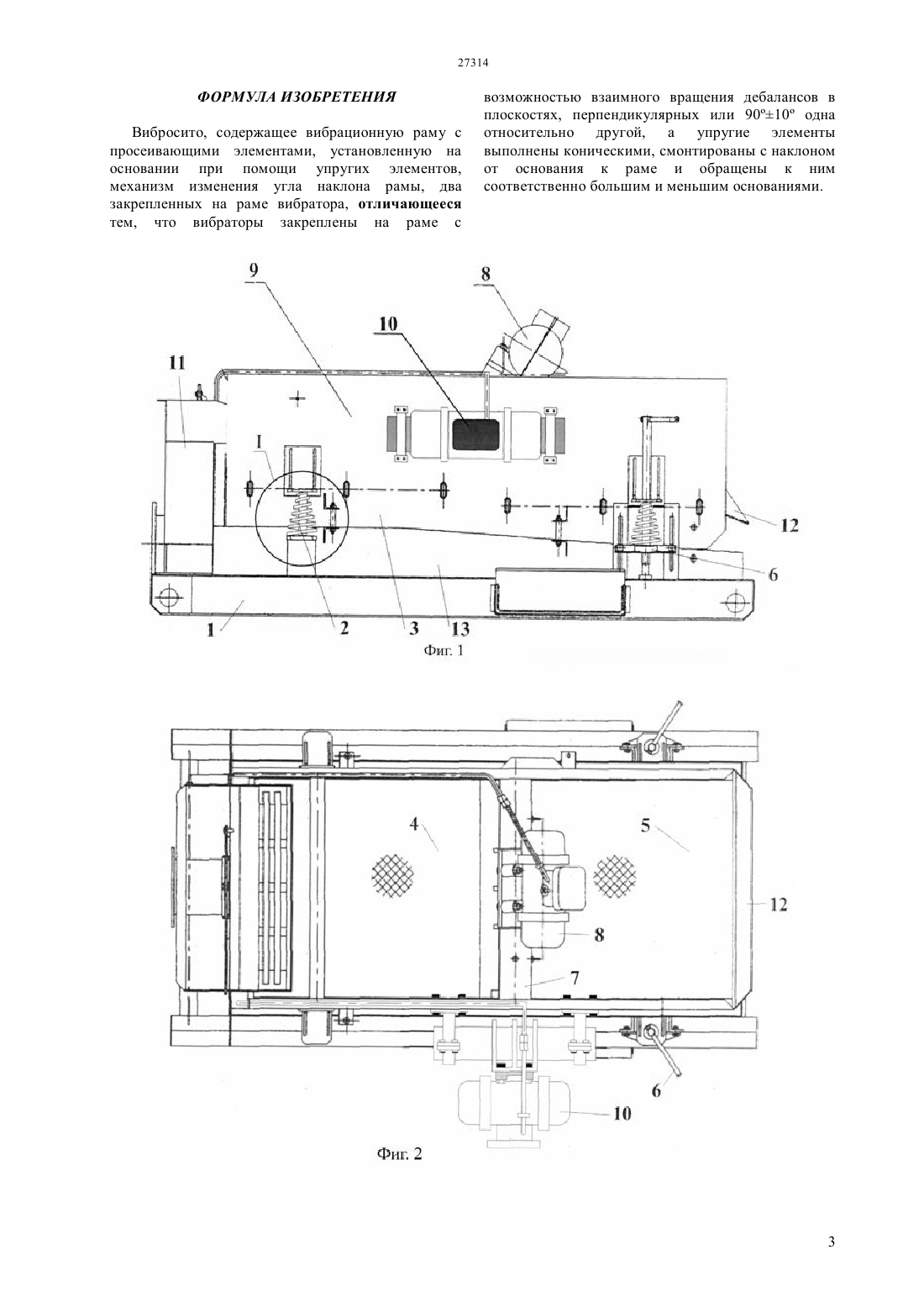

(51) 07 1/40 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Вибросито относится к нефтегазовой промышленности и предназначено для очистки буровых растворов от шлама. Для повышения эффективности очистки исходного материала изобретение содержит подвешенную на основании через упругие элементы вибрационную раму с просеивающими элементами, механизм изменения угла наклона рамы, два вибратора, закрепленных на раме с возможностью вращения дебалансов в плоскостях,перпендикулярных или почти перпендикулярных одна относительно другой, а упругие элементы выполнены коническими,смонтированы с наклоном от основания к раме и обращены к ним соответственно большим и меньшим основаниями.(72) Нугуманов Калел Калкашевич Бердибеков Куттибай Абилкасимович Калиев Бакытжан Заутбекович Карманов Тогыс Досмурзаевич Абдукаримов Сатдретдин Абдукаримович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан Изобретение относится к нефтегазовой промышленности и может быть использовано в буровой технике для очистки буровых растворов от шлама. Известно вибросито, содержащее вибрационную раму, упругие элементы, просеивающие элементы,три закрепленных на раме вибратора, позволяющие обеспечить линейно- эллиптическую траекторию колебаний рамы (Патент США 6513664 В 1,04.02.2003). Однако при таком количестве источников направленных колебаний снижается надежность вибросита. Известно также вибросито,содержащее вибрационную раму с просеивающими элементами,установленную на основании через упругие элементы, механизм изменения угла наклона рамы,два закрепленных на раме вибратора с обеспечением параллельностей осей вращения дебалансов,имеющих статические моменты масс,различающиеся на 40-60 , и получения линейноэллиптической траектории колебаний вибрационной рамы (Патент РФ 2356648 С 2, МПК В 07 В 1/40,В 07 В 1/42, опуб. 27.05.2009). Данное устройство не в достаточный степени оптимально по пропускной способности для качественной очистки бурового раствора, снижения влажности шлама. Задачей изобретения является оптимизация пропускной способности вибросита. Техническим результатом, который может быть получен при осуществлении изобретения, является повышение эффективности работы вибросита по очистке исходного материала и снижению влажности шлама без изменения технических элементов, металлоемкости вибросита и мощности дебалансных возбудителей. Указанный технический результат достигается тем, что в вибросите, содержащем вибрационную раму с просеивающими элементами, установленную на основании при помощи упругих элементов,механизм изменения угла наклона рамы, два закрепленных на раме вибратора, последние закреплены с возможностью взаимного вращения дебалансов в плоскостях, перпендикулярных или почти перпендикулярных одна относительно другой,а упругие элементы выполнены коническими, смонтированы с наклоном от основания к раме и обращены к ним соответственно большим и меньшим основаниями. На фиг.1 изображено вибросито, общий вид на фиг.2 - то же, вид сверху на фиг.3 - узелна фиг.1. Вибросито содержит основание 1, на котором при помощи упругих элементов 2 подвешена вибрационная рама 3. Упругие элементы 2 выполнены коническими, смонтированы с наклоном от основания 1 к раме 3 и обращены к ним соответственно большим и меньшим основаниями. На раме 3 установлены последовательно расположенные просеивающие элементы 4 и 5, при этом разгрузочный конец первого из них 4 размещен над загрузочным концом второго просеивающего элемента 5. В целях изменения угла наклона вибрационный рамы 3 предусмотрен механизм 6. К поперечной балке 7 указанной рамы присоединен вибратор 8 с обеспечением параллельности оси вращения дебаланса с поперечной осью рамы. Боковина 9 рамы снабжена вибратором 10 с обеспечением параллельности оси вращения дебаланса с продольной осью рамы. Такое закрепление вибраторов обеспечивает возможность взаимного вращения дебалансов в плоскостях,перпендикулярных или почти перпендикулярных одна относительно другой, а также получения линейно- эллиптической траекторий колебаний вибрационной рамы 3. Со стороны загрузки вибросито имеет приемник бурового раствора 11, а со стороны выгрузки выделенного шлама - лоток 12. Вибросито работает следующим образом. Для настройки степени осушения шлама регулируют механизмом 6 выбираемый угол наклона вибрационной рамы 3. Вибраторы приводят во вращение в противоположных направлениях,причем вибратор 8 должен вращаться по часовой стрелке, а вибратор 10 - против. Подлежащий обработке буровой раствор из приемника 11 подают на поверхность просеивающего элемента 4, где в результате вибрации рамы 3 осуществляется очистка раствора,осушение выделенного шлама и его последующая транспортировка на поверхность просеивающего элемента 5 для дополнительной очистки раствора и осушки шлама. Результирующее, с заданной формой траектории от двойного воздействия вибраторов 8 и 10 во взаимно перпендикулярных или почти перпендикулярных плоскостях,колебательное движение вибрационной рамы 3 обеспечивает эффективное перемешивание выделенных из жидкости частиц непросеянной выбуренной породы и их нелинейное продвижение в продольном направлении по просеивающим элементом 4 и 5. Тем самым, за счет движения шлама также и в поперечном направлении,увеличивается продолжительность контакта материала с проходной поверхностью просеивающих элементов. Что причинно - следственно ведет к повышению мощности вибросита по пропускной способности,степени очистки бурового раствора и снижению влажности шлама при сохранении технических характеристик и числа просеивающих элементов,габаритов, металлоемкости вибросита и мощности дебалансных возбудителей. Достижению технического результата способствует благоприятное размещение вибрационной рамы 3 на основании 1 посредством смонтированных наклонно конических упругих элементов 2. Твердая фракция бурового раствора на выходе поступает в лоток 11 для выноса шлама за пределы вибросита. Жидкая часть попадает в поддон для просеянного раствора 13. ФОРМУЛА ИЗОБРЕТЕНИЯ Вибросито, содержащее вибрационную раму с просеивающими элементами, установленную на основании при помощи упругих элементов,механизм изменения угла наклона рамы, два закрепленных на раме вибратора, отличающееся тем, что вибраторы закреплены на раме с возможностью взаимного вращения дебалансов в плоскостях, перпендикулярных или 9010 одна относительно другой, а упругие элементы выполнены коническими, смонтированы с наклоном от основания к раме и обращены к ним соответственно большим и меньшим основаниями.
