Способ обогащения сульфидных полиметаллических руд

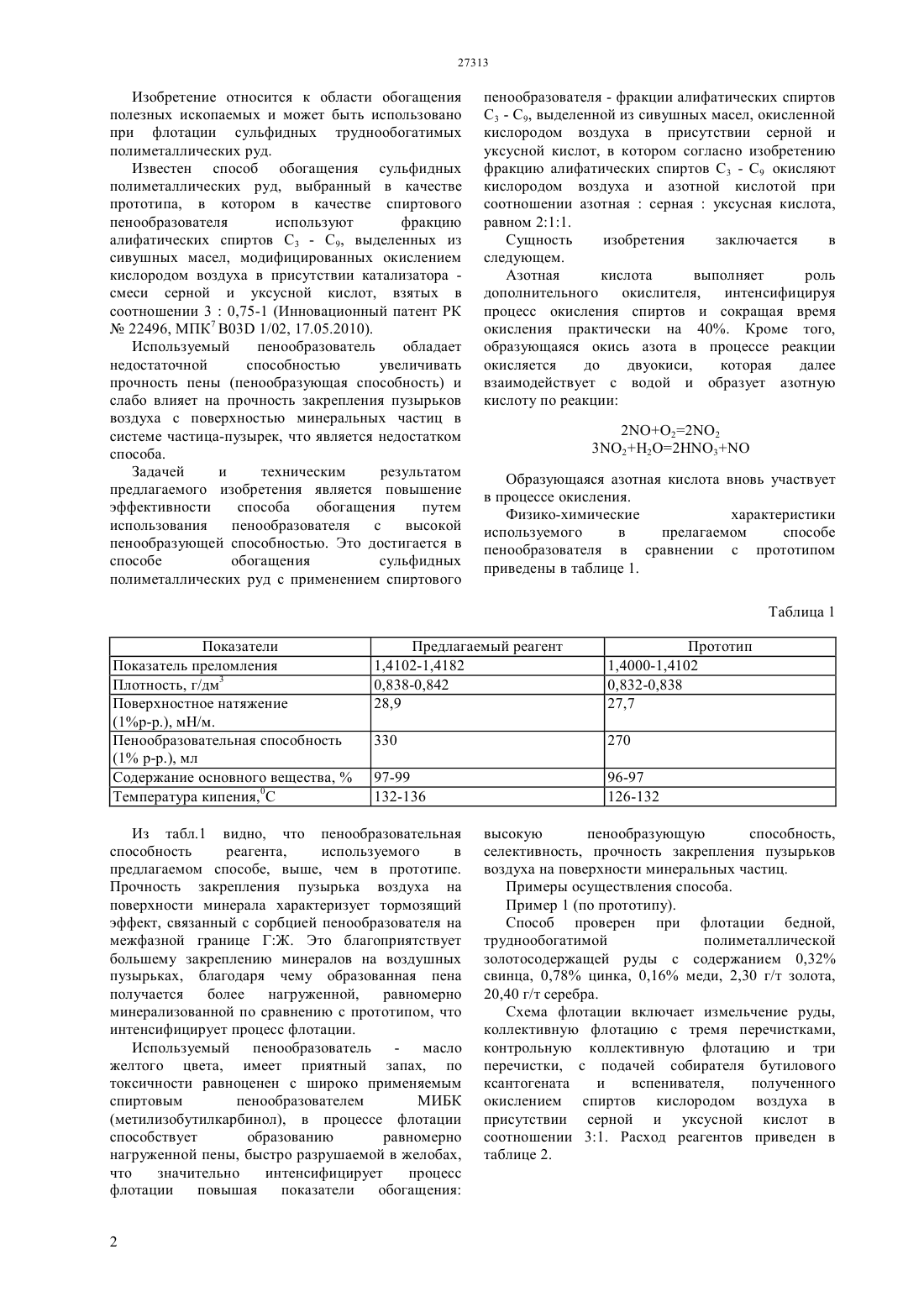

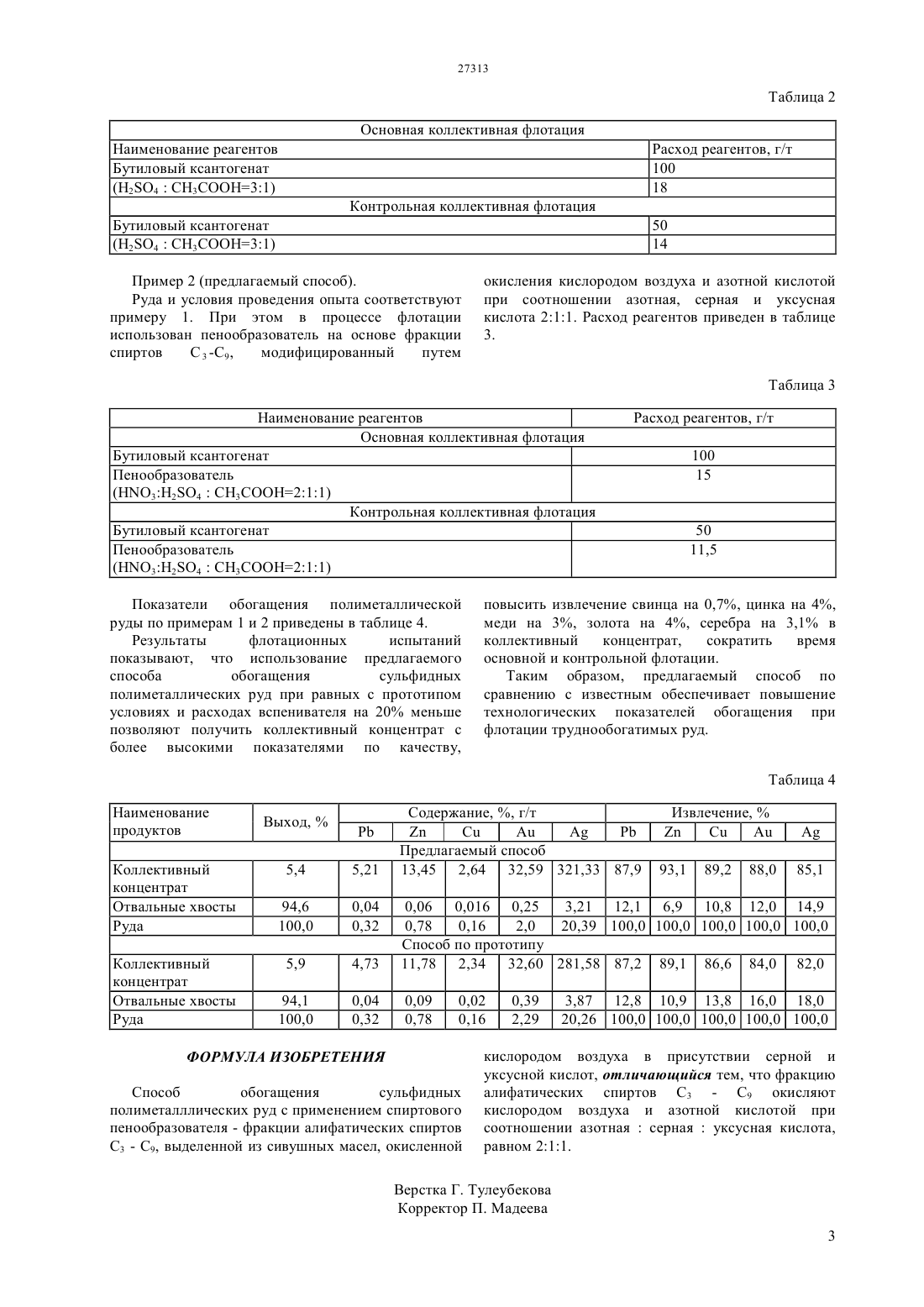

(51) 03 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ при флотации сульфидных труднообогатимых полиметаллических руд. Способ обогащения сульфидных полиметаллических руд с применением спиртового пенообразователя - фракции алифатических спиртов С 3-9, выделенной из сивушных масел, окисленной кислородом воздуха в присутствии серной и уксусной кислот,в котором фракцию алифатических спиртов С 3-С 9 окисляют кислородом воздуха и азотной кислотой при соотношении азотнаясернаяуксусная кислота, равном 211. Задачей и техническим результатом предлагаемого изобретения является повышение эффективности способа обогащения путем использования пенообразователя с высокой пенообразующей способностью.(72) Тусупбаев Несипбай Куандыкович Тропман Эльвира Павловна Муханова Айнур Айтказыновна Ержанова Жадыра Амангельдиевна Семушкина Лариса Валерьевна Турысбеков Дулатбек Кадырбекулы(73) Акционерное общество Центр наук о земле,металлургии и обогащения(56) Инновационный патент РК 22496, кл. В 03 1/02, опубл. 17.05.2010 г(54) СПОСОБ ОБОГАЩЕНИЯ СУЛЬФИДНЫХ ПОЛИМЕТАЛЛИЧЕСКИХ РУД(57) Изобретение относится к области обогащения полезных ископаемых и может быть использовано Изобретение относится к области обогащения полезных ископаемых и может быть использовано при флотации сульфидных труднообогатимых полиметаллических руд. Известен способ обогащения сульфидных полиметаллических руд, выбранный в качестве прототипа, в котором в качестве спиртового пенообразователя используют фракцию алифатических спиртов С 3 - С 9, выделенных из сивушных масел, модифицированных окислением кислородом воздуха в присутствии катализатора смеси серной и уксусной кислот, взятых в соотношении 30,75-1 (Инновационный патент РК 22496, МПК 7 В 03 1/02, 17.05.2010). Используемый пенообразователь обладает недостаточной способностью увеличивать прочность пены (пенообразующая способность) и слабо влияет на прочность закрепления пузырьков воздуха с поверхностью минеральных частиц в системе частица-пузырек, что является недостатком способа. Задачей и техническим результатом предлагаемого изобретения является повышение эффективности способа обогащения путем использования пенообразователя с высокой пенообразующей способностью. Это достигается в способе обогащения сульфидных полиметаллических руд с применением спиртового пенообразователя - фракции алифатических спиртов С 3 - С 9, выделенной из сивушных масел, окисленной кислородом воздуха в присутствии серной и уксусной кислот, в котором согласно изобретению фракцию алифатических спиртов С 3 - С 9 окисляют кислородом воздуха и азотной кислотой при соотношении азотнаясернаяуксусная кислота,равном 211. Сущность изобретения заключается в следующем. Азотная кислота выполняет роль дополнительного окислителя,интенсифицируя процесс окисления спиртов и сокращая время окисления практически на 40. Кроме того,образующаяся окись азота в процессе реакции окисляется до двуокиси,которая далее взаимодействует с водой и образует азотную кислоту по реакции 2222 32223 Образующаяся азотная кислота вновь участвует в процессе окисления. Физико-химические характеристики используемого в прелагаемом способе пенообразователя в сравнении с прототипом приведены в таблице 1. Таблица 1 Показатели Показатель преломления Плотность, г/дм 3 Поверхностное натяжение(1 р-р.), мл Содержание основного вещества,Температура кипения,0 С Из табл.1 видно, что пенообразовательная способность реагента,используемого в предлагаемом способе, выше, чем в прототипе. Прочность закрепления пузырька воздуха на поверхности минерала характеризует тормозящий эффект, связанный с сорбцией пенообразователя на межфазной границе ГЖ. Это благоприятствует большему закреплению минералов на воздушных пузырьках, благодаря чему образованная пена получается более нагруженной,равномерно минерализованной по сравнению с прототипом, что интенсифицирует процесс флотации. Используемый пенообразователь - масло желтого цвета, имеет приятный запах, по токсичности равноценен с широко применяемым спиртовым пенообразователем МИБК(метилизобутилкарбинол), в процессе флотации способствует образованию равномерно нагруженной пены, быстро разрушаемой в желобах,что значительно интенсифицирует процесс флотации повышая показатели обогащения 2 высокую пенообразующую способность,селективность, прочность закрепления пузырьков воздуха на поверхности минеральных частиц. Примеры осуществления способа. Пример 1 (по прототипу). Способ проверен при флотации бедной,труднообогатимой полиметаллической золотосодержащей руды с содержанием 0,32 свинца, 0,78 цинка, 0,16 меди, 2,30 г/т золота,20,40 г/т серебра. Схема флотации включает измельчение руды,коллективную флотацию с тремя перечистками,контрольную коллективную флотацию и три перечистки, с подачей собирателя бутилового ксантогената и вспенивателя,полученного окислением спиртов кислородом воздуха в присутствии серной и уксусной кислот в соотношении 31. Расход реагентов приведен в таблице 2. Таблица 2 Основная коллективная флотация Наименование реагентов Бутиловый ксантогенат Пример 2 (предлагаемый способ). Руда и условия проведения опыта соответствуют примеру 1. При этом в процессе флотации использован пенообразователь на основе фракции спиртов С 3 -С 9,модифицированный путем окисления кислородом воздуха и азотной кислотой при соотношении азотная, серная и уксусная кислота 211. Расход реагентов приведен в таблице 3. Таблица 3 Наименование реагентов Основная коллективная флотация Бутиловый ксантогенат Пенообразователь(О 32 О 4 СН 3 СООН 211) Контрольная коллективная флотация Бутиловый ксантогенат Пенообразователь(О 32 О 4 СН 3 СООН 211) Показатели обогащения полиметаллической руды по примерам 1 и 2 приведены в таблице 4. Результаты флотационных испытаний показывают, что использование предлагаемого способа обогащения сульфидных полиметаллических руд при равных с прототипом условиях и расходах вспенивателя на 20 меньше позволяют получить коллективный концентрат с более высокими показателями по качеству, Расход реагентов, г/т 100 15 повысить извлечение свинца на 0,7, цинка на 4,меди на 3, золота на 4, серебра на 3,1 в коллективный концентрат,сократить время основной и контрольной флотации. Таким образом, предлагаемый способ по сравнению с известным обеспечивает повышение технологических показателей обогащения при флотации труднообогатимых руд. Таблица 4 Наименование продуктов Коллективный концентрат Отвальные хвосты Руда Коллективный концентрат Отвальные хвосты Руда 0,06 0,016 0,25 3,21 12,1 6,9 10,8 12,0 14,9 0,78 0,16 2,0 20,39 100,0 100,0 100,0 100,0 100,0 Способ по прототипу 11,78 2,34 32,60 281,58 87,2 89,1 86,6 84,0 82,0 ФОРМУЛА ИЗОБРЕТЕНИЯ Способ обогащения сульфидных полиметалллических руд с применением спиртового пенообразователя - фракции алифатических спиртов С 3 - С 9, выделенной из сивушных масел, окисленной кислородом воздуха в присутствии серной и уксусной кислот, отличающийся тем, что фракцию алифатических спиртов С 3 - С 9 окисляют кислородом воздуха и азотной кислотой при соотношении азотнаясернаяуксусная кислота,равном 211.
